Đồng hồ nhiệt Omron E5GC-QX1A6M-000 | Điều khiển PID, Ngõ ra SSR, 48x24mm

Giới thiệu về Đồng hồ nhiệt Omron E5GC-QX1A6M-000

Đồng hồ nhiệt Omron E5GC-QX1A6M-000 là giải pháp kiểm soát nhiệt độ kỹ thuật số cao cấp thuộc dòng E5GC danh tiếng của Omron. Với thiết kế kích thước nhỏ gọn chuẩn DIN 48x24mm, thiết bị này là lựa chọn hàng đầu cho các hệ thống điều khiển yêu cầu độ chính xác cực cao trong không gian hạn chế. Điểm khác biệt vượt trội của model E5GC-QX1A6M-000 nằm ở ngõ ra điện áp (Voltage output), được tối ưu hóa để điều khiển trực tiếp các rơ-le bán dẫn (SSR). Công nghệ này giúp tốc độ đóng ngắt đạt mức siêu nhanh, loại bỏ độ trễ nhiệt và kéo dài đáng kể tuổi thọ hệ thống so với các dòng ngõ ra Relay cơ khí truyền thống.

Điểm nổi bật của Omron E5GC-QX1A6M-000

• Công nghệ 2-PID tiên tiến: Thuật toán thông minh tự động tối ưu hóa giúp loại bỏ hoàn toàn hiện tượng vọt lố nhiệt (overshoot), duy trì nhiệt độ ổn định tuyệt đối.
• Khả năng tương thích cực rộng: Hỗ trợ linh hoạt mọi loại cảm biến từ Can nhiệt (K, J, T, E, L, U, N, R, S, B, C/W, PLII), Pt100 đến tín hiệu Analog (4-20mA, 0-10V).
• Phản ứng tức thời: Thời gian lấy mẫu siêu nhanh chỉ 50ms, giúp hệ thống phản ứng ngay lập tức với mọi biến động nhỏ nhất của nhiệt độ.
• Màn hình hiển thị sắc nét: Sử dụng LED 11 phân đoạn hiển thị rõ ràng cả giá trị thực tế (PV) và giá trị cài đặt (SV), giúp người vận hành dễ dàng quan sát.
• Thiết kế bền bỉ: Mặt trước đạt tiêu chuẩn bảo vệ IP66, chống bụi và tia nước, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Lợi ích khi đầu tư Omron E5GC-QX1A6M-000

• Nâng cao chất lượng thành phẩm: Kiểm soát nhiệt độ chuẩn xác giúp quy trình sản xuất luôn đồng nhất, giảm thiểu tối đa tỷ lệ hàng lỗi.
• Tiết kiệm chi phí vận hành: Chế độ PID thông minh giúp tối ưu hóa điện năng tiêu thụ, tránh lãng phí nhiệt năng do vọt lố.
• Giảm chi phí bảo trì: Việc kết hợp ngõ ra điện áp với SSR giúp loại bỏ các bộ phận cơ khí đóng ngắt, hạn chế tình trạng hư hỏng tiếp điểm.
• Lắp đặt linh hoạt: Kích thước chuẩn DIN giúp thay thế dễ dàng cho các dòng thiết bị cũ trong tủ điện mà không cần thay đổi cấu trúc tủ.

Hướng dẫn sử dụng (How-to)

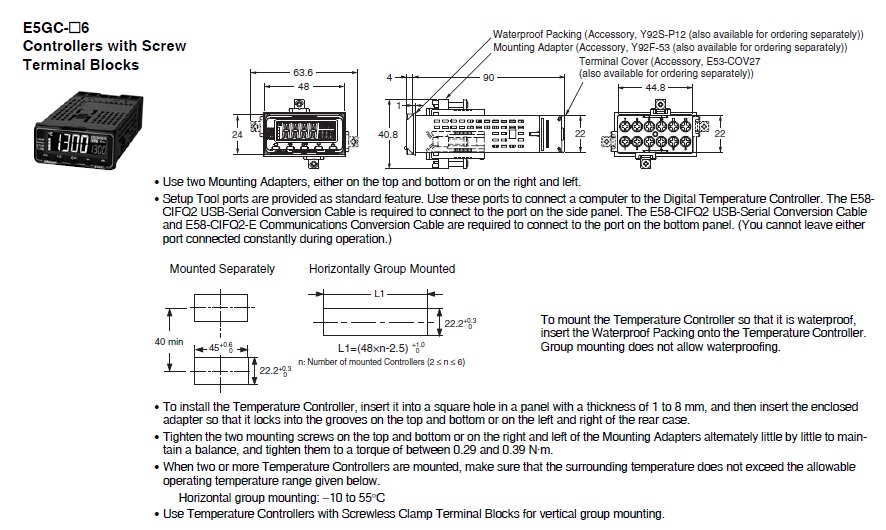

1. Lắp đặt: Gắn thiết bị vào vị trí đã khoét trên mặt tủ điện theo chuẩn kích thước 48x24mm.

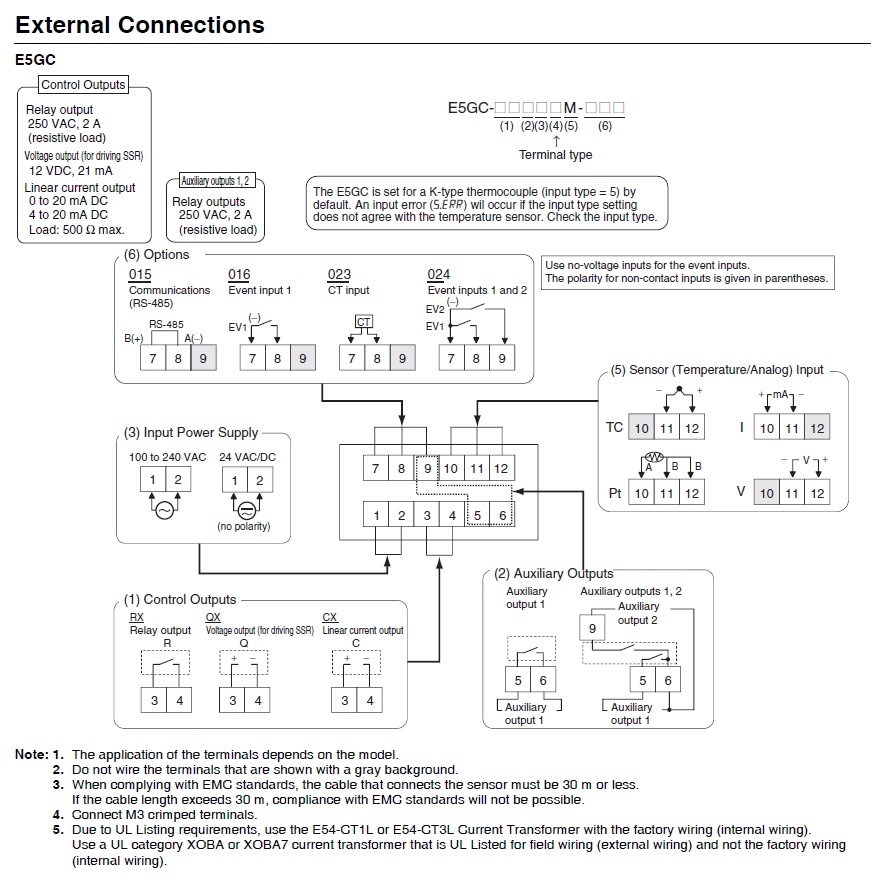

2. Đấu nối: Kết nối nguồn 100-240VAC vào các chân nguồn; kết nối cảm biến vào terminal Input; kết nối ngõ ra điện áp (12VDC) tới chân điều khiển của SSR.
3. Thiết lập loại cảm biến: Truy cập menu cài đặt để chọn đúng loại cảm biến đang sử dụng (Ví dụ: Chọn Type K nếu dùng can nhiệt K).
4. Cài đặt nhiệt độ mục tiêu (SV): Sử dụng các phím mũi tên trên mặt thiết bị để nhập giá trị nhiệt độ cần đạt.
5. Kích hoạt Auto-tuning (AT): Chọn chế độ AT để thiết bị tự động tính toán các thông số P, I, D tối ưu nhất cho hệ thống, giúp nhiệt độ đạt độ ổn định cao nhất.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống điều khiển nhiệt độ đạt hiệu suất tối đa, bạn nên kết hợp Omron E5GC-QX1A6M-000 với:

• Rơ-le bán dẫn (SSR): Omron G3NA hoặc các dòng SSR tương đương (bắt buộc dùng SSR để nhận tín hiệu điện áp).
• Cảm biến nhiệt độ: Can nhiệt Omron hoặc cảm biến Pt100 chất lượng cao.
• Phụ kiện cài đặt: Cáp kết nối USB E58-CIFQ2 để cấu hình nhanh chóng qua máy tính.

Ứng dụng thực tế (Application)

• Ngành nhựa: Kiểm soát nhiệt độ máy ép nhựa, máy đùn nhựa, máy thổi chai.
• Ngành thực phẩm: Hệ thống lò nướng, máy sấy thực phẩm, nồi hấp tiệt trùng.
• Ngành hóa chất & Dược phẩm: Kiểm soát nhiệt độ bể phản ứng, tủ sấy phòng thí nghiệm.
• Sản xuất điện tử: Lò hàn Reflow, máy ép nhiệt linh kiện điện tử.

Câu hỏi thường gặp (FAQ)

Nguồn tham khảo: Omron Industrial Automation Official Site
