Giới thiệu Relay bán dẫn Omron G3H-203SL-VD DC5
Trong các hệ thống điều khiển tự động hóa hiện đại, việc nâng cấp từ relay cơ truyền thống lên Relay bán dẫn Omron G3H-203SL-VD DC5 là giải pháp tối ưu để nâng cao hiệu suất và độ tin cậy. Khác với các dòng relay cơ học thường gặp vấn đề về mòn tiếp điểm và tia lửa điện, dòng SSR Omron G3H-203SL-VD sử dụng công nghệ bán dẫn tiên tiến, đảm bảo khả năng đóng ngắt cực nhanh, hoạt động êm ái và tuổi thọ vượt trội. Đây là linh kiện thiết yếu cho các tủ điện điều khiển cần sự chính xác tuyệt đối.
Điểm nổi bật của Omron G3H-203SL-VD DC5
- Độ bền công nghiệp: Không có bộ phận chuyển động cơ học, loại bỏ hoàn toàn sự mài mòn vật lý, giúp hệ thống vận hành liên tục nhiều năm.
- Tốc độ phản hồi tức thì: Khả năng đóng cắt tốc độ cao với tín hiệu điều khiển 5VDC, lý tưởng cho các ứng dụng điều khiển tần số hoặc vòng lặp kín.
- An toàn và cách ly tuyệt đối: Sử dụng công nghệ Phototriac giúp cách ly quang học giữa mạch điều khiển (Input) và mạch tải (Output), bảo vệ an toàn cho vi điều khiển và PLC.
- Thiết kế tối ưu: Dạng chân cắm (Plug-in) cực kỳ tiện lợi, dễ dàng lắp đặt trên đế cắm chuyên dụng, giúp tiết kiệm thời gian bảo trì.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật Omron G3H-203SL-VD DC5 |
|---|
| Phân loại sản phẩm | Relay bán dẫn (Solid State Relay - SSR) |
|---|
| Phương pháp cách ly | Phototriac (Cách ly quang) |
|---|
| Chức năng Zero-cross | Không (Non Zero-Cross) |
|---|
| Cấu trúc chân cắm | Plug-in terminal |
|---|
| Kiểu lắp đặt | Sử dụng đế cắm (Socket) chuyên dụng |
|---|
| Thông số đầu vào (Input Control) |
| Điện áp định mức | 5 VDC |
|---|
| Dải điện áp hoạt động | 4 đến 6 VDC |
|---|
| Trở kháng đầu vào | 390 Ω±20% |
|---|
| Điện áp kích hoạt (Operate Voltage) | Tối đa 4 VDC |
|---|
| Điện áp giải phóng (Release Voltage) | Tối thiểu 1 VDC |
|---|
| Thông số đầu ra (Output Load) |
| Điện áp tải định mức | 100 đến 240 VAC |
|---|
| Dải điện áp tải hoạt động | 75 đến 264 VAC |
|---|
| Dòng điện tải tối đa | 0.1 đến 3 A (tại 40 ℃) |
|---|
| Dòng điện xung (Inrush current) | 45 A (60 Hz, 1 chu kỳ) |
|---|
Lợi ích khi sử dụng Omron G3H-203SL-VD DC5
Sử dụng rơ le bán dẫn Omron giúp doanh nghiệp tối ưu hóa chi phí vận hành nhờ giảm thiểu đáng kể lịch trình bảo trì định kỳ. Sự ổn định của dòng SSR này giúp tránh tình trạng dừng máy đột ngột do hỏng tiếp điểm, từ đó bảo vệ dây chuyền sản xuất và nâng cao năng suất kinh tế. Đặc biệt, việc không phát sinh tia lửa điện giúp đảm bảo an toàn trong các môi trường có yêu cầu khắt khe về phòng chống cháy nổ.
Hướng dẫn sử dụng (How to)
- Chuẩn bị: Kiểm tra nguồn tín hiệu điều khiển phải là 5VDC ổn định và chuẩn bị đế cắm (Socket) phù hợp với dòng G3H của Omron.
- Lắp đặt: Cắm Relay vào đế cắm một cách dứt khoát, đảm bảo các chân kim loại khớp hoàn toàn với lỗ đế, tránh làm cong chân.

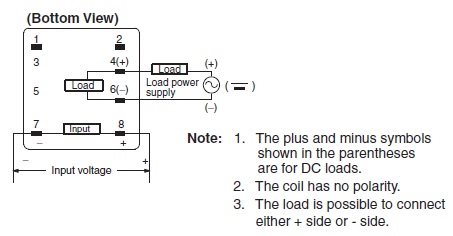

- Kết nối đầu vào: Nối cực dương (+) và cực âm (-) của nguồn 5VDC vào các chân điều khiển tương ứng theo sơ đồ.
- Kết nối đầu ra: Kết nối thiết bị tải (Load) vào các chân đầu ra theo đúng dải điện áp 100-240VAC.
- Kiểm tra an toàn: Sử dụng đồng hồ vạn năng đo đạc thông mạch và điện áp trước khi cấp nguồn chính để tránh các sự cố chập cháy.
Sản phẩm liên quan (isRelatedTo)
Để hệ thống vận hành tối ưu, quý khách nên kết hợp cùng:
- Đế cắm Relay Omron chuyên dụng (Socket G3H series).
- Nguồn DC 5V chất lượng cao (Switching Power Supply).
- Bộ tản nhiệt (Heat sink) dành cho SSR khi chạy tải liên tục.
Ứng dụng thực tế (Application)
Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực: Điều khiển nhiệt độ (Heater), hệ thống chiếu sáng thông minh, điều khiển động cơ nhỏ, các thiết bị gia dụng cao cấp và các tủ bảng điện trong hệ thống tự động hóa công nghiệp.
Câu hỏi thường gặp (FAQ)
- 1. Relay bán dẫn (SSR) có ưu điểm gì so với relay cơ?
- SSR không có bộ phận chuyển động nên không gây tiếng ồn, không phát sinh tia lửa điện, tốc độ đóng ngắt cực nhanh và tuổi thọ cao hơn nhiều so với relay cơ.
- 2. Tôi có thể dùng nguồn 12V để kích relay này không?
- Tuyệt đối không. Relay này chỉ chịu được dải 4-6VDC. Sử dụng 12V sẽ làm cháy linh kiện bán dẫn bên trong ngay lập tức.
- 3. Tại sao sản phẩm này không có chức năng Zero-cross?
- Vì đây là loại đóng cắt ngay lập tức khi có tín hiệu, không chờ điểm không của chu kỳ điện áp AC, giúp đáp ứng các ứng dụng cần tốc độ phản ứng tức thời.
- 4. Dòng điện tải 3A có dùng được cho thiết bị công suất lớn không?
- Không. Bạn chỉ nên sử dụng cho các tải có dòng làm việc duy trì dưới 3A. Với tải lớn hơn, hãy chọn dòng SSR có Ampe cao hơn.
- 5. Sản phẩm có cần lắp thêm tản nhiệt không?
- Với dòng 3A, nếu lắp trong tủ điện kín hoặc môi trường nhiệt độ cao, bạn nên lắp thêm tản nhiệt để đảm bảo độ bền lâu dài.
- 6. Omron G3H-203SL-VD DC5 có hàng sẵn tại AUT VN không?
- AUT VN luôn sẵn hàng các mã Omron phổ biến. Vui lòng gọi Hotline 0968.053.025 để nhận báo giá và kiểm tra tồn kho nhanh nhất.
- 7. Mua hàng tại AUT VN có được xuất hóa đơn VAT không?
- Có, AUT VN hỗ trợ đầy đủ hóa đơn VAT và chứng từ liên quan cho khách hàng doanh nghiệp.
- 8. Chính sách bảo hành sản phẩm như thế nào?
- Sản phẩm được bảo hành theo tiêu chuẩn chính hãng Omron. Chúng tôi cam kết hàng chính hãng 100%.
- 9. Làm sao để phân biệt hàng Omron chính hãng?
- Quý khách nên mua tại các đại lý uy tín như AUT VN, nơi cung cấp đầy đủ giấy tờ CO/CQ và tem nhãn rõ ràng.
- 10. Thời gian giao hàng tại TP.HCM và toàn quốc là bao lâu?
- Chúng tôi hỗ trợ giao hàng hỏa tốc tại TP.HCM và giao hàng nhanh toàn quốc qua các đơn vị vận chuyển uy tín.
Nguồn tham khảo: Omron Global Official Website
