Rơ le trung gian Omron MKS2P AC12 | 8 Chân, DPDT, 12VAC - Chính hãng AUT VN

Thương hiệu: Omron (Nhật Bản)
Model: MKS2P AC12
Cấu hình tiếp điểm: DPDT (2 cặp tiếp điểm chuyển đổi)
Số chân kết nối: 8 chân (Dạng cắm Plug-in)
Điện áp cuộn dây: 12VAC (50/60 Hz)
Dòng điện định mức: 10A (Tiếp điểm NO)
Ứng dụng: Điều khiển tự động hóa, tủ điện công nghiệp

nhà chế tạo: Omron

SKU: MKS2P AC12

Tải xuống mẫu

Giá cũ: 254.400 ₫

Giá bán: 203.520 ₫

Giới thiệu Rơ le trung gian Omron MKS2P AC12

Rơ le trung gian Omron MKS2P AC12 là giải pháp đóng cắt tin cậy thuộc series MKS danh tiếng của Omron. Được thiết kế để tối ưu hóa cho các hệ thống điều khiển tự động hóa, sản phẩm sở hữu cấu hình DPDT mạnh mẽ, cho phép điều khiển độc lập hai mạch điện khác nhau. Với điện áp cuộn dây 12VAC, đây là linh kiện không thể thiếu trong các tủ điện điều khiển sử dụng nguồn xoay chiều thấp, đảm bảo sự ổn định và an toàn tuyệt đối cho hệ thống.

Điểm nổi bật của Omron MKS2P AC12

Độ bền cực cao: Sử dụng tiếp điểm hợp kim Bạc (Ag alloy) cao cấp, giúp tăng khả năng dẫn điện, chống mài mòn và hạn chế tình trạng oxy hóa trong môi trường công nghiệp.
Thiết kế tối ưu (Plug-in): Kiểu dáng 8 chân dạng cắm giúp việc lắp đặt vào Socket cực kỳ nhanh chóng, hỗ trợ thay thế linh kiện tức thì mà không cần hàn mạch, giảm thiểu thời gian dừng máy (downtime).
Độ tin cậy vượt trội: Thiết kế dạng đóng kín (Closed type) giúp bảo vệ các bộ phận cơ khí bên trong khỏi bụi bẩn và độ ẩm, đảm bảo hoạt động ổn định ngay cả trong điều kiện khắc nghiệt.
Chỉ báo trạng thái trực quan: Tích hợp bộ chỉ báo cơ học giúp kỹ thuật viên dễ dàng kiểm tra trạng thái đóng/ngắt của rơ le bằng mắt thường.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Omron MKS2P AC12
Điện áp cuộn dây (Coil Voltage)	12 VAC (50 Hz: 221 mA \| 60 Hz: 193 mA)
Điện trở cuộn dây (Coil Resistance)	13.7 Ω
Điện áp hoạt động tối đa	110% định mức
Điện áp giải phóng (Release Voltage)	25% (50Hz) / 30% (60Hz) tối thiểu
Kiểu tiếp điểm (Contact Form)	DPDT (2 Form C)
Chất liệu tiếp điểm (Contact Material)	Hợp kim Bạc (Ag alloy)
Tải điện trở (Resistive Load)	250 VAC: 10A (NO) / 5A (NC); 30 VDC: 10A (NO) / 5A (NC)
Tải cảm (Inductive Load)	250 VAC: 7A (cosφ = 0.4)
Công suất chuyển mạch tối đa	2500 VA (NO) / 1250 VA (NC)
Cấu trúc chân cắm (Terminal Type)	Plug-in terminal (8 chân)

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron MKS2P AC12

An toàn hệ thống: Tạo sự cách ly hoàn hảo giữa mạch điều khiển điện áp thấp và mạch tải công suất, ngăn ngừa rủi ro chập cháy.
Tối ưu chi phí vận hành: Tuổi thọ cơ học và điện học dài giúp giảm tần suất thay thế linh kiện, tiết kiệm chi phí bảo trì cho doanh nghiệp.
Lắp đặt linh hoạt: Tương thích hoàn hảo với các dòng Socket Omron chuyên dụng, giúp đơn giản hóa quy trình thi công tủ điện.

Hướng dẫn sử dụng và lắp đặt (How-to)

Bước 1 - Chuẩn bị: Kiểm tra nguồn cấp đảm bảo đúng 12VAC. Chuẩn bị Socket phù hợp (khuyên dùng Socket Omron dòng P2CF).
Bước 2 - Lắp đặt cơ khí: Cắm rơ le vào Socket theo đúng chiều, đảm bảo các chân cắm đã vào hết khớp, không bị cong vênh.

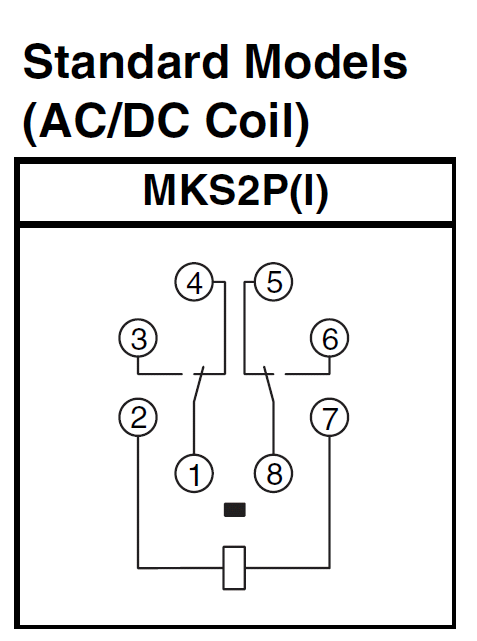

Bước 3 - Đấu nối cuộn dây: Kết nối hai đầu nguồn 12VAC vào hai chân cuộn dây (Coil terminals) theo sơ đồ mạch.
Bước 4 - Đấu nối tải: Kết nối các chân tiếp điểm (Common, NO, NC) vào mạch điều khiển hoặc thiết bị tải cần đóng cắt.
Bước 5 - Kiểm tra: Cấp điện và quan sát bộ chỉ báo cơ học để xác nhận rơ le đã hoạt động (chuyển trạng thái) bình thường.

Sản phẩm sử dụng chung với (isRelatedTo)

Socket trung gian Omron P2CF-08
Bộ nguồn AC 12V chuyên dụng
Các dòng rơ le Omron MKS series khác (AC220V, DC24V)

Ứng dụng thực tế (PropertyValue)

Hệ thống điều khiển tự động: Sử dụng làm rơ le trung gian trong các mạch PLC, bộ điều khiển nhiệt độ, bộ hẹn giờ.
Tủ điện công nghiệp: Đóng cắt các thiết bị như van điện từ (Solenoid), đèn báo, quạt thông gió hoặc động cơ nhỏ.
Máy móc sản xuất: Ứng dụng trong dây chuyền đóng gói, máy CNC và các hệ thống máy móc tự động hóa cao.

Câu hỏi thường gặp (FAQ)

1. Rơ le MKS2P AC12 có thể dùng cho điện 12VDC được không?

Tuyệt đối không. Sản phẩm này sử dụng cuộn dây điện áp xoay chiều 12VAC. Nếu dùng 12VDC sẽ gây cháy cuộn dây ngay lập tức.

2. Cấu hình DPDT mang lại lợi ích gì?

DPDT (Double Pole Double Throw) cho phép bạn điều khiển 2 mạch điện riêng biệt (ví dụ: một mạch bật đèn, một mạch kích hoạt van) chỉ bằng một tín hiệu điều khiển duy nhất.
