Rơ le trung gian Omron MKS2P AC24 | 8 chân DPDT, Cuộn dây 24VAC | AUT VN
- Thương hiệu: Omron (Nhật Bản) - Chất lượng chuẩn công nghiệp
- Loại tiếp điểm: DPDT (2 cặp tiếp điểm chuyển đổi độc lập)
- Số chân: 8 chân (Kiểu Plug-in cắm đế tiện lợi)
- Điện áp cuộn dây: 24 VAC (50/60 Hz)
- Khả năng chịu tải: 10A (Tiếp điểm NO), 5A (Tiếp điểm NC)
- Đặc tính: Tiếp điểm hợp kim bạc (Ag alloy) chống mòn, độ bền cao
Giá cũ:
243.600 ₫
194.880 ₫
Giới thiệu Rơ le trung gian Omron MKS2P AC24 chính hãng
Rơ le trung gian Omron MKS2P AC24 là thiết bị đóng ngắt điện cao cấp thuộc dòng MKS danh tiếng của Omron. Được thiết kế tối ưu cho các hệ thống tự động hóa, rơ le này đóng vai trò là cầu nối tín hiệu quan trọng trong các tủ điện công nghiệp. Với cấu trúc 8 chân DPDT và khả năng chịu dòng lên đến 10A, sản phẩm đảm bảo sự vận hành ổn định, chính xác và an toàn tuyệt đối cho các mạch điều khiển phức tạp.
Điểm nổi bật của sản phẩm
- Độ tin cậy vượt trội: Sử dụng công nghệ tiếp điểm hợp kim bạc (Ag alloy) giúp tối ưu khả năng dẫn điện, chống oxy hóa và chịu được tia lửa điện khi đóng ngắt liên tục.
- Thiết kế Plug-in thông minh: Kiểu dáng 8 chân giúp việc lắp đặt vào đế (socket) trở nên cực kỳ nhanh chóng, giúp tiết kiệm tối đa thời gian bảo trì và thay thế trong nhà máy.
- Tính linh hoạt cao: Với cấu hình tiếp điểm DPDT, người dùng có thể điều khiển đồng thời hai mạch điện độc lập, giúp tối ưu hóa sơ đồ mạch điều khiển.
- Chỉ báo trạng thái trực quan: Trang bị bộ phận hiển thị cơ học giúp kỹ thuật viên dễ dàng kiểm tra trạng thái hoạt động (hút/nhả) mà không cần thiết bị đo.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật Omron MKS2P AC24 |
|---|
| Điện áp cuộn dây (Coil Voltage) | 24 VAC (50 Hz: 110 mA | 60 Hz: 96.3 mA) |
|---|
| Điện trở cuộn dây (Coil Resistance) | 48.4 Ω |
|---|
| Điện áp hoạt động (Must Operate Voltage) | Tối đa 80% điện áp định mức |
|---|
| Điện áp nhả (Must Release Voltage) | Tối thiểu 25% (50 Hz) hoặc 30% (60 Hz) |
|---|
| Công suất tiêu thụ (Power Consumption) | Khoảng 2.7 VA (50 Hz) / 2.3 VA (60 Hz) |
|---|
| Kiểu tiếp điểm (Contact Form) | DPDT (2 Cặp tiếp điểm chuyển đổi) |
|---|
| Chất liệu tiếp điểm (Contact Material) | Hợp kim Bạc (Ag alloy) |
|---|
| Tải định mức - Thuần trở (Resistive Load) | 250 VAC: 10A (NO) / 5A (NC); 30 VDC: 10A (NO) / 5A (NC) |
|---|
| Tải định mức - Cảm kháng (Inductive Load) | 250 VAC: 7A (cosφ = 0.4) |
|---|
| Cấu trúc chân (Terminal Type) | Plug-in terminal (8 chân tròn) |
|---|
| Cấp bảo vệ (Protection Class) | Dạng đóng kín (Closed type) |
|---|
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi đầu tư Rơ le Omron MKS2P AC24
Việc sử dụng Rơ le trung gian Omron MKS2P AC24 mang lại giá trị kinh tế lâu dài cho doanh nghiệp. Sản phẩm giúp giảm thiểu rủi ro hư hỏng các thiết bị điều khiển đắt tiền như PLC nhờ khả năng cách ly điện tuyệt vời. Tại AUT VN, chúng tôi cam kết cung cấp sản phẩm chính hãng với độ bền cao nhất, giúp bạn tối ưu hóa chi phí vận hành và giảm thiểu thời gian dừng máy (downtime) không đáng có.
Hướng dẫn lắp đặt và sử dụng (How to)
- Bước 1 - Kiểm tra nguồn: Xác nhận nguồn điện cấp cho cuộn dây phải là 24VAC để tránh gây cháy hỏng thiết bị.
- Bước 2 - Lắp đặt vào đế: Cắm rơ le vào đế (socket) chuyên dụng của dòng Omron MKS một cách nhẹ nhàng và chắc chắn.

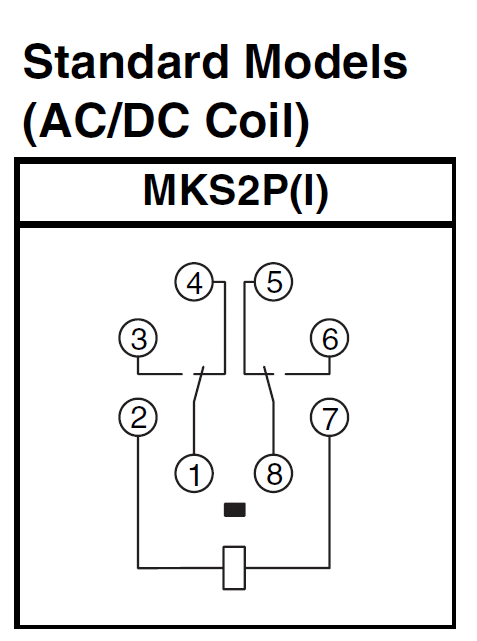

- Bước 3 - Đấu nối mạch: Kết nối dây nguồn vào hai chân cuộn dây và đấu nối các dây tải vào các chân tiếp điểm NO (thường mở) hoặc NC (thường đóng) theo sơ đồ kỹ thuật.
- Bước 4 - Vận hành & Kiểm tra: Cấp điện và quan sát bộ chỉ báo cơ học trên thân rơ le để xác nhận rơ le đã hoạt động đúng trạng thái.
Sản phẩm liên quan (isRelatedTo)
- Đế cắm rơ le Omron (Socket) dòng MKS
- Bộ nguồn chuyển đổi 24VAC cho tủ điện
- Bộ điều khiển lập trình PLC Omron
- Timer Omron (Bộ hẹn giờ công nghiệp)
Ứng dụng thực tế (Application)
- Ứng dụng: Sử dụng rộng rãi trong điều khiển động cơ nhỏ, hệ thống chiếu sáng công nghiệp, đóng ngắt tín hiệu trong tủ điều khiển máy tự động, hệ thống HVAC (điều hòa thông gió) và các mạch relay trung gian trong nhà máy sản xuất.
Câu hỏi thường gặp (FAQ)
- 1. Rơ le MKS2P AC24 có dùng được cho nguồn 24VDC không?
Tuyệt đối không. Đây là loại cuộn dây dùng điện áp xoay chiều 24VAC. Nếu dùng nguồn DC sẽ gây cháy cuộn dây ngay lập tức. - 2. Tại sao tôi nên dùng loại tiếp điểm DPDT thay vì SPDT?
Tiếp điểm DPDT (2 cặp) cho phép bạn điều khiển 2 mạch điện độc lập cùng một lúc, giúp hệ thống linh hoạt và tiết kiệm diện tích tủ điện. - 3. Sản phẩm này có cần mua thêm đế cắm không?
Có, để đảm bảo an toàn và tính chuyên nghiệp trong lắp đặt tủ điện, bạn nên sử dụng kèm đế cắm rơ le Omron chuyên dụng. - 4. Khả năng chịu tải 10A có áp dụng cho mọi loại tải không?
Mức 10A áp dụng cho tải thuần trở (Resistive load). Đối với tải cảm (Inductive load) như động cơ, dòng tải sẽ thấp hơn (khoảng 7A). - 5. Làm thế nào để kiểm tra rơ le còn sống hay đã hỏng?
Bạn có thể quan sát chỉ báo cơ học trên thân rơ le khi cấp nguồn, hoặc dùng đồng hồ vạn năng đo thông mạch các tiếp điểm. - 6. Mua rơ le Omron tại AUT VN có được đảm bảo chính hãng không?
AUT VN cam kết 100% hàng chính hãng Omron, cung cấp đầy đủ chứng chỉ CO/CQ cho khách hàng dự án. - 7. Tiếp điểm Ag alloy giúp ích gì cho rơ le?
Hợp kim bạc giúp tăng cường khả năng dẫn điện, chống ăn mòn và chịu được tia lửa điện phát sinh khi đóng ngắt, kéo dài tuổi thọ thiết bị. - 8. MKS2P AC24 có thể thay thế cho các dòng rơ le 8 chân khác không?
Bạn có thể thay thế nếu các thông số về điện áp cuộn dây, dòng tải và sơ đồ chân (pinout) hoàn toàn tương thích. - 9. Thời gian bảo hành sản phẩm là bao lâu?
Sản phẩm được bảo hành theo tiêu chuẩn chính hãng của Omron và chính sách đổi trả của AUT VN. - 10. AUT VN có hỗ trợ mua số lượng lớn cho dự án không?
Có, chúng tôi có chính sách chiết khấu cực tốt và hỗ trợ đầy đủ giấy tờ cho các đơn hàng dự án số lượng lớn.
