Giới thiệu Rơ le trung gian Omron MKS2P DC12
Trong các hệ thống điều khiển tự động hóa công nghiệp, việc lựa chọn một thiết bị đóng cắt tin cậy là yếu tố sống còn. Rơ le trung gian Omron MKS2P DC12 là dòng sản phẩm cao cấp từ thương hiệu Omron danh tiếng, được thiết kế để tối ưu hóa khả năng chuyển mạch an toàn và bền bỉ. Với điện áp cuộn dây 12VDC và cấu hình DPDT, sản phẩm này là giải pháp hoàn hảo cho các mạch điều khiển logic, tín hiệu hoặc đóng cắt tải nhỏ trong tủ điện công nghiệp.
Điểm nổi bật của Omron MKS2P DC12
- Độ bền vượt trội: Sử dụng tiếp điểm hợp kim Bạc (Ag alloy) giúp tăng tuổi thọ cơ học và khả năng chống mài mòn khi đóng cắt liên tục.
- Cấu hình DPDT mạnh mẽ: Hai cặp tiếp điểm độc lập cho phép điều khiển hai mạch điện khác nhau cùng lúc, tăng tính linh hoạt cho hệ thống.
- Thiết kế Plug-in tiện lợi: Kiểu chân cắm 8 chân tròn giúp việc lắp đặt và thay thế cực kỳ nhanh chóng thông qua đế cắm chuyên dụng.
- Khả năng chịu tải cao: Hỗ trợ dòng điện lên đến 10A (tiếp điểm NO), đảm bảo hoạt động ổn định trong nhiều điều kiện tải khác nhau.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
|---|
| Thương hiệu | Omron |
| Mã sản phẩm | MKS2P DC12 |
| Điện áp cuộn dây (Coil Voltage) | 12 VDC |
| Điện trở cuộn dây | 107 Ω |
| Công suất tiêu thụ | Khoảng 1.4 W |
| Cấu hình tiếp điểm (Contact Form) | DPDT (2 Form C) |
| Loại tiếp điểm | Đơn (Single) |
| Chất liệu tiếp điểm | Hợp kim Bạc (Ag alloy) |
| Dòng tải tối đa (Resistive load) | 250 VAC 10A / 30 VDC 10A |
| Dòng tải cảm (Inductive load) | 250 VAC 7A (cosφ = 0.4) |
| Cấu trúc chân cắm | Plug-in terminal (8 chân) |
| Chỉ báo hoạt động | Chỉ báo cơ học (Mechanical indicator) |
| Cấp bảo vệ | Dạng kín (Closed type) |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi sử dụng Omron MKS2P DC12
- Tăng tính an toàn: Cách ly hoàn toàn mạch điều khiển (12VDC) và mạch động lực, bảo vệ các thiết bị điều khiển nhạy cảm như PLC.
- Tối ưu chi phí: Độ bền cao giúp giảm thiểu thời gian dừng máy do hỏng hóc thiết bị và giảm chi phí bảo trì định kỳ.
- Lắp đặt linh hoạt: Kích thước nhỏ gọn, phù hợp với mọi không gian tủ điện chật hẹp.
Hướng dẫn sử dụng (How to)
- Kiểm tra điện áp: Đảm bảo nguồn cấp cho cuộn dây đúng là 12VDC để tránh cháy cuộn dây hoặc không kích hoạt được rơ le.
- Lắp đặt: Gắn rơ le vào đế cắm (Socket) tương ứng (ví dụ đế MK3) để đảm bảo kết nối chắc chắn.

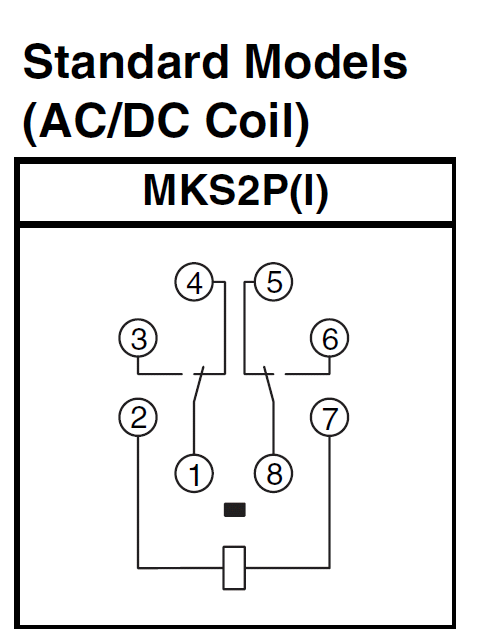

- Đấu nối: Kết nối các chân cuộn dây (Coil) vào nguồn điều khiển và các chân tiếp điểm (Common, NO, NC) vào mạch tải theo sơ đồ mạch điện.
- Kiểm tra: Sử dụng đồng hồ vạn năng để kiểm tra thông mạch của tiếp điểm trước khi cấp điện tải nặng.
Sản phẩm sử dụng chung với (isRelatedTo)
- Đế cắm rơ le Omron MK3 (Relay Socket)
- Nguồn tổ ong 12VDC
- Tủ điện công nghiệp/ Thanh ray DIN rail
Ứng dụng thực tế (PropertyValue)
- Điều khiển hệ thống chiếu sáng tự động.
- Chuyển mạch tín hiệu trong các bộ điều khiển PLC.
- Sử dụng trong các máy móc công nghiệp, dây chuyền sản xuất tự động.
- Điều khiển động cơ nhỏ hoặc van điện từ (Solenoid valve).
Câu hỏi thường gặp (FAQ)
1. Rơ le MKS2P DC12 có thể dùng nguồn 24VDC không?
Trả lời: Không, bạn tuyệt đối không dùng nguồn 24VDC vì sẽ gây cháy cuộn dây ngay lập tức. Hãy dùng đúng nguồn 12VDC.
2. Sản phẩm này có mấy cặp tiếp điểm?
Trả lời: Đây là loại DPDT, nghĩa là có 2 cặp tiếp điểm độc lập (2 Form C).
3. Tôi có cần mua thêm đế cắm không?
Trả lời: Để lắp đặt chuyên nghiệp và an toàn trong tủ điện, bạn nên mua kèm đế cắm chân 8 của Omron.
4. Khả năng chịu tải 10A là cho loại tải nào?
Trả lời: 10A là dành cho tải trở (Resistive load). Nếu là tải cảm (Inductive load), dòng điện sẽ thấp hơn để đảm bảo an toàn.
5. Làm sao để biết rơ le đang hoạt động?
Trả lời: Sản phẩm có chỉ báo cơ học (Mechanical indicator) bên trên, khi cuộn dây có điện, lẫy chỉ báo sẽ chuyển trạng thái.
6. Hàng tại AUT VN có phải chính hãng không?
Trả lời: AUT VN cam kết 100% hàng chính hãng Omron, đầy đủ CO/CQ khi có yêu cầu.
7. Rơ le này có dùng được cho điện xoay chiều không?
Trả lời: Cuộn dây dùng cho điện một chiều (DC), nhưng các tiếp điểm có thể đóng cắt cả điện xoay chiều (AC) và một chiều (DC).
8. Tại sao tiếp điểm lại làm bằng hợp kim Bạc?
Trả lời: Bạc có độ dẫn điện cực tốt và khả năng chống oxy hóa, giúp tiếp điểm bền hơn khi đóng cắt.

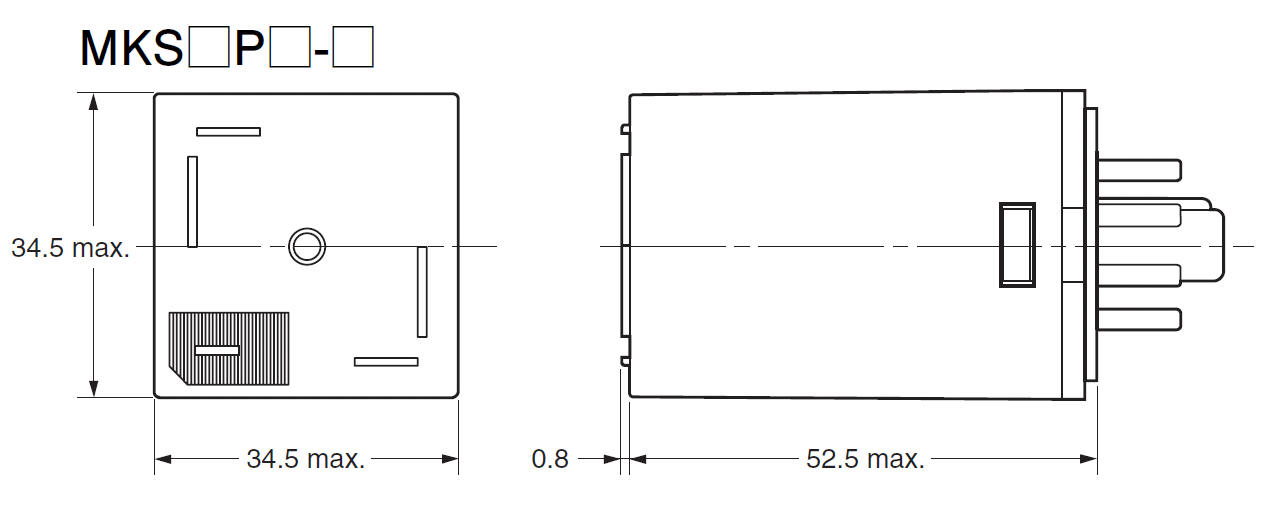

9. MKS2P DC12 có kích thước như thế nào?
Trả lời: Đây là dòng rơ le trung gian kích thước nhỏ (Slim/Compact), rất tiết kiệm không gian.
10. Tôi có thể mua số lượng lớn tại AUT VN không?
Trả lời: Có, AUT VN luôn có sẵn hàng số lượng lớn với mức giá cạnh tranh nhất cho đại lý và nhà máy.
