Rơ le trung gian Omron MKS2PI AC6 | DPDT 8 Chân, Cuộn dây 6VAC, Chính hãng AUT VN
- Kiểu tiếp điểm: DPDT (2 cặp tiếp điểm chuyển đổi độc lập)
- Điện áp cuộn dây: 6VAC (50/60Hz) chuyên dụng
- Cấu hình chân: 8 chân tròn (Plug-in) giúp lắp đặt nhanh chóng
- Dòng điện định mức: 10A (Tiếp điểm NO), 5A (Tiếp điểm NC)
- Thương hiệu: Omron Nhật Bản - Độ bền và tin cậy vượt trội
Giá cũ:
282.450 ₫
225.960 ₫
Giới thiệu Rơ le trung gian Omron MKS2PI AC6
Rơ le trung gian Omron MKS2PI AC6 là giải pháp đóng ngắt điện từ chuyên dụng, đóng vai trò quan trọng trong việc truyền tải tín hiệu và cách ly an toàn giữa mạch điều khiển và mạch động lực. Với điện áp cuộn dây đặc thù 6VAC và cấu hình tiếp điểm DPDT, sản phẩm này là lựa chọn hàng đầu cho các hệ thống tự động hóa yêu cầu độ chính xác cực cao và sự ổn định tuyệt đối. Tại AUT VN, chúng tôi cam kết cung cấp dòng sản phẩm Omron chính hãng, giúp tối ưu hóa hiệu suất và bảo vệ hệ thống điện của bạn.
Điểm nổi bật của Omron MKS2PI AC6
- Tiếp điểm hợp kim bạc (Ag alloy): Tăng khả năng dẫn điện, chống oxy hóa và mài mòn, giúp kéo dài tuổi thọ đóng ngắt trong môi trường công nghiệp.
- Thiết kế Plug-in tiện lợi: Chân cắm tròn giúp việc lắp đặt trên đế cắm trở nên nhanh chóng, dễ dàng thay thế mà không cần hàn dây, giảm thiểu tối đa thời gian dừng máy (downtime).
- Chỉ báo trạng thái cơ học: Tích hợp bộ hiển thị trạng thái trực quan, giúp kỹ thuật viên dễ dàng kiểm tra việc đóng/ngắt ngay tại tủ điện.

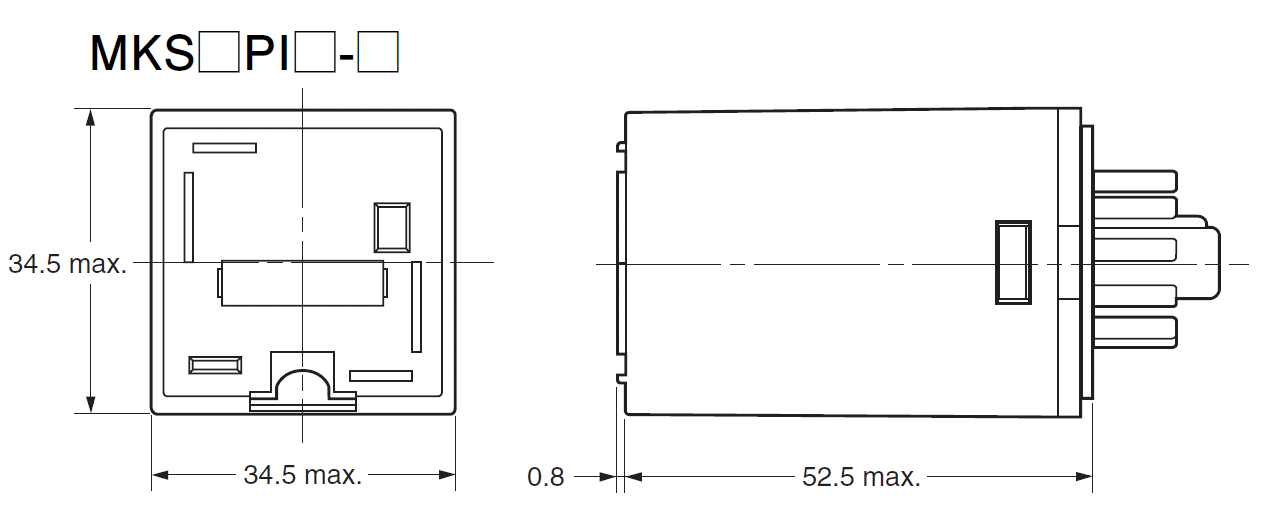

- Kích thước nhỏ gọn: Thiết kế tối ưu, tiết kiệm diện tích lắp đặt trong các không gian tủ điện chật hẹp.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Model | MKS2PI AC6 |
| Điện áp cuộn dây (Coil ratings) | 6 VAC 50 Hz (443 mA) / 6 VAC 60 Hz (385 mA) |
| Kiểu tiếp điểm (Contact form) | DPDT (2 cặp tiếp điểm chuyển đổi) |
| Điện trở cuộn dây | 3.1 Ω |
| Điện áp hoạt động (Must operate voltage) | Tối đa 80% điện áp định mức |
| Điện áp nhả (Must release voltage) | Tối thiểu 25% (50Hz) / 30% (60Hz) |
| Tải định mức (Contact rated load) | - 250 VAC 10A (Tiếp điểm NO - Tải trở)
- 250 VAC 5A (Tiếp điểm NC - Tải trở)
- 250 VAC 7A (Tiếp điểm NO - Tải cảm cosφ = 0.4)
- 30 VDC 10A (Tiếp điểm NO - Tải trở)
- 30 VDC 5A (Tiếp điểm NC - Tải trở) |
| Điện áp tiếp điểm tối đa | 250 VAC / 250 VDC |
| Dòng điện tiếp điểm tối đa | AC: 10A / DC: 10A |
| Công suất chuyển mạch tối đa | 2500 VA (NO) / 1250 VA (NC) / 1750 VA (Tải cảm) |
| Vật liệu tiếp điểm | Hợp kim Bạc (Ag alloy) |
| Kiểu chân cắm | Plug-in terminal (Chân tròn) |
Lợi ích khi sử dụng Rơ le Omron MKS2PI AC6
- Bảo vệ hệ thống an toàn: Khả năng cách ly điện áp cao và thấp cực tốt, ngăn chặn rủi ro chập cháy cho PLC và các thiết bị điều khiển nhạy cảm.
- Tối ưu chi phí vận hành: Độ bền cao giúp giảm tần suất bảo trì/thay thế, thiết kế plug-in giúp giảm thời gian sửa chữa hệ thống.
- Hoạt động ổn định: Khả năng chịu tải đa dạng từ AC đến DC, thích nghi tốt với các môi trường công nghiệp khắc nghiệt.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Kiểm tra nguồn điện: Đảm bảo nguồn cấp cho cuộn dây là nguồn 6VAC. Lưu ý không dùng nguồn DC để tránh cháy cuộn dây.
- Bước 2: Chuẩn bị đế cắm: Sử dụng đế cắm (socket) 8 chân dòng Omron MKS gắn trên thanh DIN Rail.

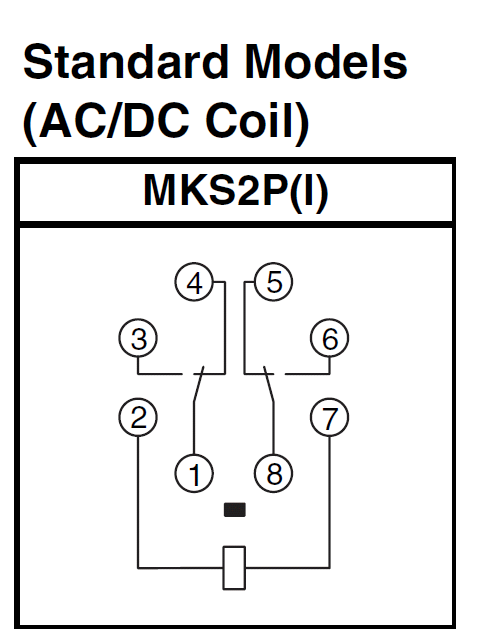

- Bước 3: Đấu nối dây: Kết nối dây nguồn vào các chân cuộn dây và đấu nối tải vào các cặp tiếp điểm NO (thường mở) hoặc NC (thường đóng) theo sơ đồ mạch.
- Bước 4: Lắp đặt: Cắm rơ le vào đế cắm một cách dứt khoát, đảm bảo các chân tiếp xúc khớp hoàn toàn.
- Bước 5: Kiểm tra: Cấp điện và sử dụng đồng hồ vạn năng để xác nhận trạng thái đóng/ngắt của các tiếp điểm.
Sản phẩm sử dụng chung (isRelatedTo)
Để đảm bảo hệ thống vận hành hoàn hảo, quý khách nên kết hợp với:
- Đế cắm rơ le Omron 8 chân: Giúp cố định rơ le trên thanh DIN Rail.
- Thanh DIN Rail: Phụ kiện tiêu chuẩn lắp đặt thiết bị tủ điện.
- Bộ nguồn AC 6V: Cung cấp điện áp chuẩn cho cuộn dây.
- Bộ điều khiển PLC: Sử dụng rơ le làm thiết bị trung gian khuếch đại tín hiệu.
Ứng dụng thực tế (PropertyValue)
- Hệ thống tự động hóa công nghiệp: Điều khiển máy móc, dây chuyền sản xuất tự động.
- Hệ thống HVAC: Điều khiển các thiết bị làm mát, thông gió và điều hòa không khí.
- Tủ điện phân phối: Sử dụng làm rơ le phụ cho các khởi động từ (Contactor).
- Mạch điều khiển tín hiệu: Cách ly và tăng cường tín hiệu trong các hệ thống điện tử công nghiệp.
Câu hỏi thường gặp (FAQ)
1. Rơ le MKS2PI AC6 dùng điện áp bao nhiêu?
Sản phẩm sử dụng điện áp cuộn dây là 6VAC (xoay chiều 6V).
2. DPDT là gì và nó có mấy tiếp điểm?
DPDT (Double Pole Double Throw) nghĩa là rơ le có 2 cặp tiếp điểm độc lập, mỗi cặp gồm 1 tiếp điểm thường đóng (NC) và 1 tiếp điểm thường mở (NO).
3. Tôi có thể dùng nguồn 6VDC cho rơ le này không?
Tuyệt đối không. Đây là dòng AC, sử dụng nguồn DC sẽ làm hỏng cuộn dây ngay lập tức.
4. Khả năng chịu tải tối đa của tiếp điểm là bao nhiêu?
Tiếp điểm NO chịu tải trở tối đa 10A, tiếp điểm NC chịu tối đa 5A (tải trở).
5. Làm sao để nhận biết rơ le đang đóng hay ngắt?
Bạn có thể nhìn qua chỉ báo cơ học trên thân rơ le hoặc dùng đồng hồ vạn năng đo thông mạch tiếp điểm.
6. Sản phẩm có dễ thay thế không?
Rất dễ. Nhờ thiết kế chân cắm (Plug-in), bạn chỉ cần rút rơ le cũ ra và cắm rơ le mới vào đế mà không cần tháo dây.
7. Tại sao nên mua sản hàng tại AUT VN?
Tại AUT VN, chúng tôi cam kết hàng chính hãng 100%, đầy đủ CO/CQ và giá thành cạnh tranh nhất.
8. Rơ le này có dùng được cho tải cảm (motor) không?
Có, nhưng bạn cần lưu ý dòng điện định mức cho tải cảm sẽ thấp hơn tải trở để đảm bảo độ bền.
9. MKS2PI AC6 có đi kèm đế cắm không?
Sản phẩm được bán rời. Bạn có thể đặt mua thêm đế cắm 8 chân tại AUT VN.
10. Tuổi thọ sản phẩm như thế nào?
Với tiếp điểm hợp kim bạc, sản phẩm có độ bền và tuổi thọ cực cao trong các tác vụ đóng ngắt liên tục.
Nguồn tham khảo: Omron Industrial Automation
