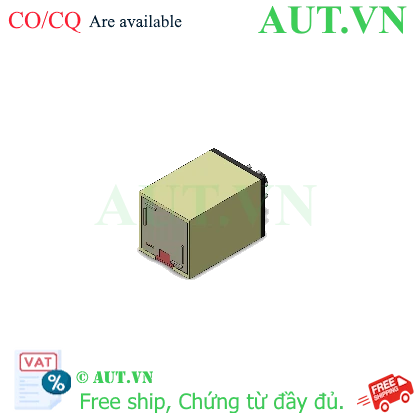

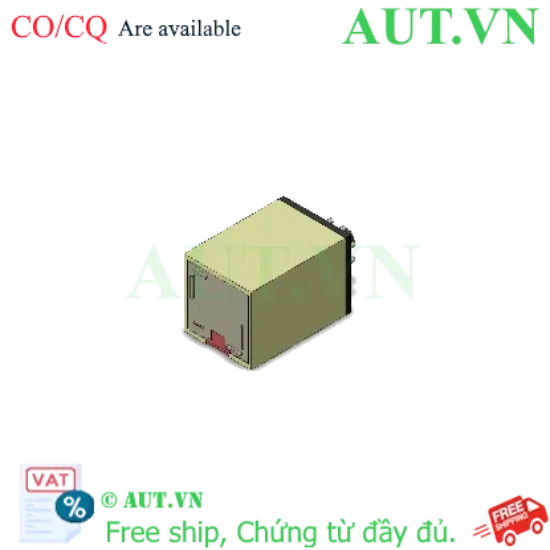

Rơ le trung gian Omron MKS2PIN DC24V: 8 Chân, DPDT 10A, Tích hợp LED - Chính hãng AUT VN

Thương hiệu: Omron (Nhật Bản) - Tiêu chuẩn chất lượng công nghiệp toàn cầu.
Điện áp cuộn dây: 24VDC, vận hành ổn định, độ bền cao.
Cấu hình tiếp điểm: DPDT (2 cặp tiếp điểm), linh hoạt cho mọi sơ đồ điều khiển.
Đặc điểm kỹ thuật: 8 chân tròn, tích hợp đèn LED hiển thị trạng thái hoạt động trực quan.
Khả năng chịu tải: Dòng định mức tối đa 10A (NO) và 5A (NC).
Ứng dụng chính: Cách ly tín hiệu, khuếch đại dòng điện, bảo vệ PLC và các thiết bị điều khiển nhạy cảm.

nhà chế tạo: Omron

SKU: MKS2PIN DC24

Tải xuống mẫu

Giá cũ: 203.250 ₫

Giá bán: 162.600 ₫

Số lượng:

Giới thiệu Rơ le trung gian Omron MKS2PIN DC24V

Rơ le trung gian Omron MKS2PIN DC24V là giải pháp đóng cắt điện năng cao cấp, được thiết kế để trở thành cầu nối tin cậy trong các hệ thống điều khiển tự động hóa. Với chức năng chính là cách ly tín hiệu và khuếch đại dòng điện, sản phẩm này đóng vai trò như một "lá chắn" an toàn, bảo vệ các thiết bị điều khiển đắt tiền như PLC, vi điều khiển khỏi các xung điện nhiễu, quá tải hoặc ngắn mạch, đảm bảo hệ thống vận hành bền bỉ và ổn định tuyệt đối.

Điểm nổi bật của Omron MKS2PIN DC24V

Tiếp điểm bạc cao cấp: Sử dụng hợp kim bạc chất lượng cao giúp giảm thiểu hiện tượng đánh lửa (arc), hạn chế mài mòn và kéo dài tuổi thọ vận hành lên đến hàng triệu lần đóng cắt.
Giám sát trạng thái trực quan: Tích hợp đèn LED chỉ báo ngay trên thân rơ le, giúp kỹ thuật viên dễ dàng nhận diện trạng thái On/Off và chẩn đoán lỗi nhanh chóng mà không cần dùng thiết bị đo.

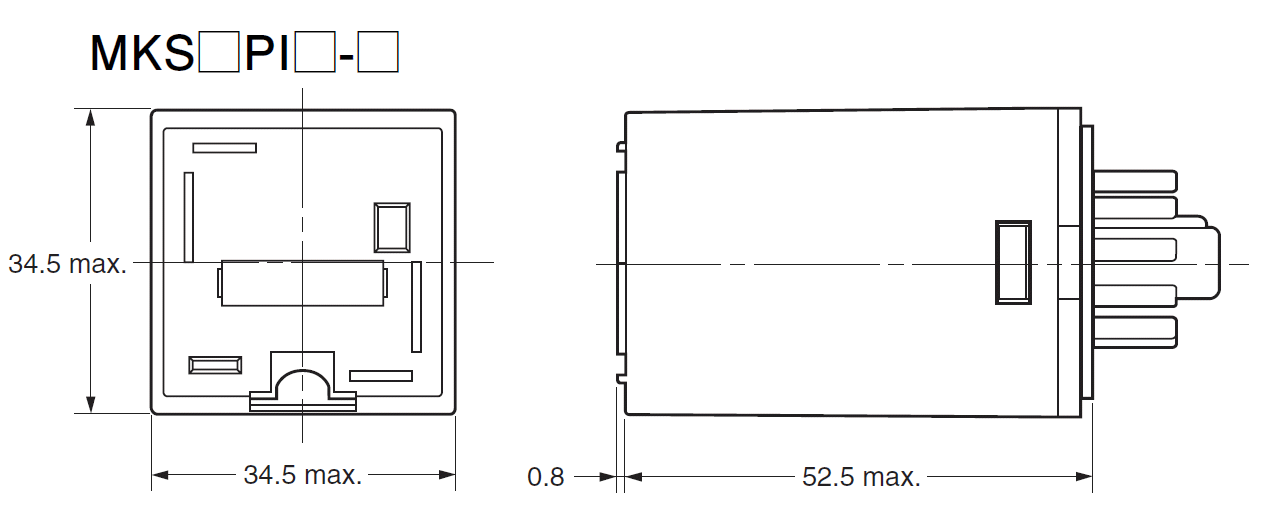

Thiết kế tối ưu cho tủ điện: Kích thước nhỏ gọn với chuẩn 8 chân tròn, tương thích hoàn hảo với các loại đế cắm tiêu chuẩn, giúp tối ưu hóa không gian lắp đặt trong các tủ điện công nghiệp chật hẹp.
Tiêu chuẩn Nhật Bản: Độ chính xác cực cao về thời gian đáp ứng và khả năng chịu nhiệt vượt trội, hoạt động ổn định trong môi trường khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Model	MKS2PIN DC24V
Thương hiệu	Omron (Nhật Bản)
Điện áp cuộn dây (Coil Voltage)	24 VDC
Cấu hình tiếp điểm	DPDT (Double Pole Double Throw - 2 Cặp tiếp điểm)
Dòng điện định mức (NO)	10A
Dòng điện định mức (NC)	5A
Kiểu chân cắm	8 Chân tròn (Round Pins)
Chỉ thị trạng thái	Đèn LED tích hợp
Tiêu chuẩn vận hành	Cách điện cấp cao, chống rung và chống nhiễu điện từ

Nguồn tham khảo thông số chính hãng: Omron Industrial Automation

Lợi ích khi lựa chọn Rơ le Omron MKS2PIN

Tối ưu chi phí vận hành: Độ bền vật lý và điện lý cực cao giúp giảm tần suất thay thế, hạn chế tối đa thời gian dừng máy (downtime).
An toàn tuyệt đối cho hệ thống: Cách ly hoàn toàn mạch điều khiển (24VDC) và mạch động lực, loại bỏ rủi ro cháy hỏng PLC khi xảy ra sự cố ở tải.
Lắp đặt và bảo trì siêu tốc: Cơ chế Plug-in cắm nhanh vào đế giúp việc thay thế rơ le lỗi chỉ mất vài giây mà không cần đấu nối lại dây.
Sự tin cậy từ thương hiệu dẫn đầu: Omron là chuẩn mực toàn cầu về tự động hóa, đảm bảo tính đồng bộ và độ tin cậy cho mọi dự án công nghiệp.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lựa chọn đế cắm rơ le tương thích, khuyến nghị sử dụng Đế PF083A 8 chân để đảm bảo tiếp xúc điện tốt nhất.

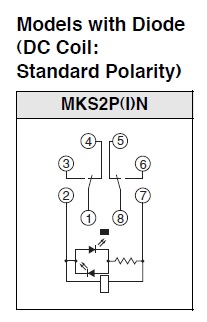

Bước 2: Đấu nối nguồn cấp 24VDC vào hai chân cuộn dây (Coil) thông qua các terminal trên đế cắm.
Bước 3: Xác định sơ đồ logic điều khiển để đấu nối tải vào chân chung (COM), thường mở (NO) hoặc thường đóng (NC).
Bước 4: Cắm rơ le Omron MKS2PIN DC24V vào đế cắm, ấn nhẹ cho đến khi các chân cắm khớp hoàn toàn và chắc chắn.
Bước 5: Cấp nguồn điều khiển và quan sát đèn LED; nếu đèn sáng và có tiếng "tạch" nhẹ, rơ le đã hoạt động chính xác.

Sản phẩm sử dụng chung và tương thích (isRelatedTo)

Để hệ thống vận hành đạt hiệu suất cao nhất, Omron MKS2PIN DC24V nên được kết hợp cùng:

Đế cắm chuyên dụng: Đế PF083A (Chuẩn 8 chân cho rơ le Omron).
Thiết bị điều khiển: Các dòng PLC Mitsubishi, Siemens, Omron, Schneider hoặc các module relay output 24VDC.
Sản phẩm cùng dòng: Omron MKS2PI DC24V, Omron MKS3P DC24V.

Ứng dụng thực tế của sản phẩm (PropertyValue)

Rơ le trung gian MKS2PIN DC24V là linh kiện then chốt trong các ứng dụng:

Tủ điều khiển PLC: Làm rơ le đệm khuếch đại tín hiệu từ ngõ ra PLC để điều khiển Contactor, Van điện từ (Solenoid Valve).
Hệ thống truyền tải: Điều khiển đóng ngắt động cơ băng tải, hệ thống phân loại sản phẩm tự động.
Máy móc CNC/Packaging: Chuyển đổi mức điện áp điều khiển, phối hợp logic vận hành máy.
Hệ thống an ninh/PCCC: Kích hoạt chuông báo, đèn tín hiệu hoặc ngắt nguồn khẩn cấp.

FAQ - Những câu hỏi thường gặp

1. Rơ le MKS2PIN DC24V khác gì với dòng MKS2PN?
Điểm khác biệt lớn nhất là MKS2PIN có tích hợp đèn LED chỉ báo trạng thái. Điều này cực kỳ quan trọng trong việc chẩn đoán lỗi nhanh tại hiện trường mà không cần đo đạc.

2. Tôi có thể cấp nguồn 220VAC cho cuộn dây của MKS2PIN DC24V không?
Tuyệt đối KHÔNG. Đây là rơ le nguồn 24VDC. Nếu cấp nguồn AC 220V, cuộn dây sẽ bị cháy ngay lập tức. Vui lòng chọn model AC tương ứng.

3. Dòng định mức 10A có thể chạy tải tối đa 10A liên tục không?
Về lý thuyết là có, nhưng để đảm bảo tuổi thọ lâu dài, chuyên gia từ AUT VN khuyên bạn nên vận hành tải ở mức 70-80% (khoảng 7-8A).

4. Sản phẩm này có bắt buộc phải dùng đế cắm không?
Mặc dù có thể hàn trực tiếp, nhưng việc dùng đế cắm như PF083A là bắt buộc trong tiêu chuẩn công nghiệp để đảm bảo an toàn và dễ dàng bảo trì.

5. Làm sao để nhận biết rơ le Omron MKS2PIN chính hãng tại AUT VN?
Sản phẩm tại AUT VN có đầy đủ tem chống giả, vỏ nhựa cao cấp, hoàn thiện tinh xảo, không có bavia và đi kèm chứng chỉ CO/CQ rõ ràng.

6. Tuổi thọ của tiếp điểm rơ le là bao lâu?
Tùy thuộc vào loại tải (tải thuần trở hay tải cảm). Với tải tiêu chuẩn, rơ le Omron có thể đạt hàng triệu lần đóng ngắt cơ học.

7. Tại sao đèn LED không sáng dù đã cấp nguồn 24VDC?
Có hai khả năng: hoặc đèn LED bị hỏng, hoặc điện áp cấp thực tế thấp hơn ngưỡng hoạt động. Hãy dùng đồng hồ VOM đo trực tiếp tại chân cuộn dây.

8. AUT VN có cung cấp sơ đồ đấu nối cho sản phẩm này không?
Có, đội ngũ kỹ thuật của AUT VN hỗ trợ tư vấn sơ đồ đấu nối miễn phí qua Hotline 0968.053.025.

9. Rơ le này có khả năng chống nước, chống bụi không?
Sản phẩm thiết kế cho môi trường tủ điện (indoor). Để bảo vệ rơ le, bạn nên lắp trong tủ điện đạt chuẩn IP54 hoặc IP65.

10. Thời gian giao hàng của AUT VN tại TP.HCM và toàn quốc như thế nào?
Tại TP.HCM, AUT VN hỗ trợ giao hỏa tốc trong 2h. Các tỉnh thành khác giao từ 1-3 ngày làm việc.

11. Sản phẩm có bảo hành bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron, cam kết 1 đổi 1 nếu có lỗi từ nhà sản xuất.

12. Tôi có thể đặt mua số lượng lớn cho dự án không?
Có, AUT VN chuyên cung cấp số lượng lớn cho các nhà thầu điện với chiết khấu hấp dẫn và hỗ trợ vận chuyển tận nơi.

Cam kết từ AUT VN: Chúng tôi cam kết cung cấp sản phẩm Omron chính hãng 100%, bảo hành theo tiêu chuẩn nhà sản xuất và hỗ trợ kỹ thuật trọn đời.
