Rơ Le Trung Gian Omron MKS2PN1 DC24 (8 Chân, DPDT 10A, Tích Hợp LED) - Chính Hãng AUT VN

Thương hiệu: Omron (Nhật Bản) - Cam kết chính hãng 100% tại AUT VN
Điện áp cuộn dây: 24 VDC (Tối ưu cho PLC, cảm biến, vi điều khiển)
Cấu hình tiếp điểm: DPDT (2 Cực Đôi), chịu tải định mức lên đến 10A
Đặc điểm nổi bật: 8 chân cắm (Plug-in), tích hợp đèn LED hiển thị trạng thái vận hành
Ứng dụng: Cách ly mạch điều khiển, đóng ngắt tải an toàn trong tủ điện công nghiệp

nhà chế tạo: Omron

SKU: MKS2PN1 DC24

Tải xuống mẫu

Giá cũ: 320.550 ₫

Giá bán: 256.440 ₫

Số lượng:

Rơ Le Trung Gian Omron MKS2PN1 DC24 - Giải Pháp Điều Khiển Tin Cậy Cho Hệ Thống Tự Động Hóa

Trong các hệ thống điều khiển công nghiệp hiện đại, việc tách biệt hoàn toàn giữa mạch điều khiển (điện áp thấp, nhạy cảm) và mạch chấp hành (điện áp cao, dòng lớn) là yêu cầu bắt buộc để bảo vệ thiết bị và đảm bảo an toàn cho người vận hành. Rơ le trung gian Omron MKS2PN1 DC24 chính là "cầu nối" hoàn hảo, kết hợp giữa tiêu chuẩn chất lượng khắt khe từ Nhật Bản và khả năng vận hành bền bỉ trong môi trường khắc nghiệt.

Thuộc dòng MKS Series danh tiếng, sản phẩm mang lại sự nhỏ gọn nhưng mạnh mẽ, giúp tối ưu hóa diện tích lắp đặt trong tủ điện mà vẫn đảm bảo hiệu suất đóng cắt chính xác tuyệt đối cho mọi ứng dụng tự động hóa. Khi lựa chọn relay Omron 8 chân tại AUT VN, bạn đang đầu tư vào sự ổn định lâu dài cho toàn bộ hệ thống điện của doanh nghiệp.

Điểm Nổi Bật Của Rơ Le Omron MKS2PN1 DC24

Cấu hình DPDT linh hoạt: Với 2 cực đôi (Double Pole Double Throw), bạn có thể điều khiển đồng thời hai mạch độc lập hoặc thực hiện chuyển đổi trạng thái tải linh hoạt, giảm thiểu số lượng thiết bị cần dùng.
Chuẩn điện áp 24 VDC: Tương thích tuyệt đối với hầu hết các dòng PLC (Siemens, Mitsubishi, Omron...), cảm biến và bộ nguồn công nghiệp phổ biến nhất hiện nay.
Khả năng chịu tải mạnh mẽ: Tiếp điểm NO chịu tải lên đến 10A, tiếp điểm NC chịu 5A, cho phép vận hành đa dạng các thiết bị từ đèn báo, van điện từ (solenoid) đến các khởi động từ trung gian.
Kiểm soát trực quan: Tích hợp đèn LED chỉ thị trạng thái cùng cơ chế chỉ thị cơ học, giúp kỹ thuật viên nhận biết rơ le đang đóng hay ngắt ngay lập tức mà không cần dùng đồng hồ đo.
Thay thế siêu tốc: Thiết kế 8 chân cắm (Plug-in) cho phép tháo lắp và thay thế nhanh chóng, giúp giảm thiểu thời gian dừng máy (downtime) trong sản xuất.
Vật liệu cao cấp: Tiếp điểm hợp kim Bạc (Ag alloy) chống mài mòn, hạn chế hồ quang điện, kéo dài tuổi thọ đóng cắt lên đến hàng triệu lần.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật Omron MKS2PN1 DC24
Chỉ thị hoạt động	LED và chỉ thị cơ học
Cấu trúc bảo vệ	Loại kín (Sealed) - Chống bụi và oxy hóa
Kiểu đấu nối	Chân cắm tròn (Plug-in terminal)
Thông số cuộn dây (Coil)	Điện áp định mức: 24 VDC (Dòng điện: 60.8 mA)
	Điện trở cuộn dây: 430 Ω
	Điện áp hoạt động: Tối đa 80% điện áp định mức
	Điện áp nhả: Tối thiểu 15% điện áp định mức
	Điện áp tối đa: 110% điện áp định mức
	Công suất tiêu thụ: ~ 1.4 W
Thông số tiếp điểm (Contact)	Tải định mức: - 250 VAC 10A (NO - Tải điện trở) - 250 VAC 5A (NC - Tải điện trở) - 30 VDC 10A (NO - Tải điện trở) - 30 VDC 5A (NC - Tải điện trở)
	Điện áp tiếp điểm tối đa: 250 VAC / 250 VDC
	Dòng tiếp điểm tối đa: 10 A
	Công suất đóng cắt tối đa: 2500 VA (NO) / 1250 VA (NC)
	Kiểu tiếp điểm: DPDT (2 Cực Đôi)
	Vật liệu tiếp điểm: Hợp kim bạc (Ag alloy)

Nguồn tham khảo: Omron Global Official Site

Lợi Ích Khi Sử Dụng Rơ Le Omron MKS2PN1 DC24

Bảo vệ hệ thống tuyệt đối: Cách ly hoàn toàn mạch điều khiển và mạch động lực, loại bỏ nguy cơ sốc điện gây hỏng PLC hoặc vi điều khiển.
Độ ổn định công nghiệp: Hoạt động bền bỉ trong môi trường rung lắc, nhiệt độ thay đổi, giảm thiểu rủi ro dừng máy ngoài ý muốn.
Tiết kiệm chi phí vận hành: Tuổi thọ tiếp điểm cực cao giúp giảm tần suất thay thế, tối ưu hóa chi phí bảo trì cho doanh nghiệp.
Vận hành & Bảo trì đơn giản: Nhờ đèn LED chỉ thị và thiết kế Plug-in, việc chẩn đoán lỗi diễn ra nhanh chóng, không đòi hỏi kỹ thuật quá phức tạp.

Hướng Dẫn Lắp Đặt Và Sử Dụng (How-to)

Bước 1: Lắp đế rơ le: Gắn đế rơ le 8 chân (ví dụ: Omron PYF08A) cố định lên thanh DIN rail hoặc bảng điện một cách chắc chắn.
Bước 2: Đấu nối dây dẫn:

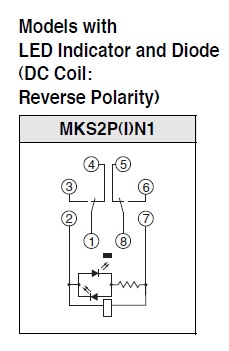

- Kết nối nguồn điều khiển 24VDC vào hai chân cuộn dây (A1, A2).
- Đấu nối tải vào các chân tiếp điểm chung (COM), thường mở (NO) và thường đóng (NC) theo sơ đồ mạch.
Bước 3: Cắm rơ le vào đế: Cắm rơ le MKS2PN1 DC24 vào đế socket, đảm bảo các chân cắm khớp hoàn toàn.
Bước 4: Kiểm tra và vận hành: Cấp nguồn điều khiển 24VDC, quan sát đèn LED bật sáng và kiểm tra trạng thái đóng/ngắt của tải.

Sản Phẩm Sử Dụng Chung Và Tương Thích

Để đảm bảo rơ le vận hành an toàn và chuyên nghiệp, quý khách nên sử dụng kết hợp với các phụ kiện sau:

Đế rơ le 8 chân Omron PYF08A / PYF08A-N: Phụ kiện bắt buộc để cố định rơ le và đấu nối dây dẫn nhanh chóng.
Kẹp giữ rơ le (Retainer Clip): Giúp rơ le không bị tuột khỏi đế trong môi trường có độ rung cao.

Ứng Dụng Thực Tế Của Sản Phẩm

Rơ le Omron MKS2PN1 DC24 là linh kiện phổ biến trong nhiều hệ thống:

Tủ điện công nghiệp: Làm rơ le trung gian điều khiển khởi động từ, đóng ngắt thiết bị ngoại vi.
Hệ thống PLC: Mở rộng khả năng điều khiển của PLC, cho phép điều khiển tải có dòng điện lớn.
Hệ thống HVAC: Điều khiển quạt thông gió, van điện từ trong hệ thống điều hòa trung tâm.
Máy móc tự động hóa: Điều khiển cánh tay robot, băng tải, máy đóng gói.

Câu Hỏi Thường Gặp (FAQ)

1. Model MKS2PN1 DC24 khác gì so với model MKS2PN?
Điểm khác biệt chính là hậu tố '1' ký hiệu cho phiên bản có tích hợp đèn LED chỉ thị trạng thái, giúp theo dõi hoạt động dễ dàng hơn.

2. Tôi có thể cấp nguồn AC 220V cho cuộn dây của rơ le này không?
Tuyệt đối KHÔNG. Model này dùng cuộn dây DC24V. Cấp AC 220V sẽ gây cháy cuộn dây ngay lập tức.

3. Ý nghĩa của tiếp điểm DPDT trên rơ le Omron này là gì?
DPDT (Double Pole Double Throw) nghĩa là rơ le có 2 cực độc lập, mỗi cực có 1 chân chung (COM), 1 chân thường mở (NO) và 1 chân thường đóng (NC).

4. Rơ le này có dùng được cho tải cảm (như cuộn dây Solenoid) không?
Có, sản phẩm chịu được tải cảm. Tuy nhiên, nên lắp thêm diode thoát (flyback diode) để bảo vệ tiếp điểm.

5. Nên chọn đế rơ le nào cho MKS2PN1 DC24?
Sản phẩm tương thích hoàn toàn với đế Omron PYF08A hoặc PYF08A-N.

6. Tuổi thọ đóng cắt của rơ le Omron MKS2PN1 là bao lâu?
Với tải điện trở định mức, rơ le có thể đạt hàng triệu lần đóng cắt cơ học trước khi cần thay thế.

7. Tại sao tôi đã cấp điện nhưng đèn LED không sáng?
Hãy kiểm tra: Nguồn cấp có đủ 24VDC không? Dây dẫn có bị đứt/lỏng không? Cuộn dây có bị hỏng không?

8. Mua hàng tại AUT VN có được cung cấp giấy tờ CO/CQ không?
Có, AUT VN cung cấp đầy đủ chứng chỉ CO/CQ cho mọi sản phẩm chính hãng để phục vụ nghiệm thu công trình.

9. Tôi có thể lắp trực tiếp rơ le lên thanh DIN không?
Không, bạn cần lắp rơ le vào đế (socket), sau đó mới gắn đế lên thanh DIN rail.

10. Rơ le này có khả năng chống nước không?
Sản phẩm là loại Sealed (kín) chống bụi và oxy hóa, nhưng không chống nước ngâm. Cần lắp trong tủ điện.

11. Sản phẩm này có dễ dàng thay thế cho các hãng rơ le khác không?
Có, nếu cùng số chân (8 pin) và cấu hình DPDT, nhưng dùng đúng đế Omron sẽ đảm bảo tiếp xúc tốt nhất.

12. AUT VN có chính sách bảo hành cho sản phẩm này không?
Có, mọi sản phẩm Omron tại AUT VN đều được bảo hành theo tiêu chuẩn nhà sản xuất và hỗ trợ kỹ thuật trọn đời.
