Rơ le trung gian Omron MY3N DC24V: 3PDT, 11 Chân, Tích Hợp LED Báo - Chính Hãng AUT VN

Thương hiệu: Omron (Nhật Bản) - Cam kết chính hãng 100%
Cấu hình tiếp điểm: 3PDT (3 cặp tiếp điểm chuyển đổi), 11 chân cắm tiêu chuẩn
Thông số kỹ thuật: Điện áp cuộn coil 24VDC, Dòng định mức 5A (tải trở)
Tính năng vượt trội: Tích hợp đèn LED hiển thị trạng thái vận hành trực quan
Ứng dụng tối ưu: Cách ly tín hiệu, điều khiển đa kênh, bảo vệ PLC và vi điều khiển

nhà chế tạo: Omron

SKU: MY3N DC24

Tải xuống mẫu

Giá cũ: 485.550 ₫

Giá bán: 388.440 ₫

Số lượng:

Giới thiệu Rơ le trung gian Omron MY3N DC24V

Rơ le trung gian Omron MY3N DC24V là giải pháp đóng cắt tín hiệu công nghiệp tiêu chuẩn cao, được thiết kế để đảm bảo sự vận hành bền bỉ và tin cậy tuyệt đối cho các hệ thống tự động hóa. Với cấu hình 3PDT (3 Pole Double Throw), sản phẩm cho phép một cuộn coil điều khiển đồng thời 3 mạch độc lập, giúp tối ưu hóa không gian lắp đặt trong tủ điện và đơn giản hóa hệ thống dây dẫn. Đây là sự lựa chọn hàng đầu cho các kỹ sư điện đòi hỏi sự ổn định và độ chính xác cao từ thương hiệu Omron danh tiếng, được phân phối chính thức bởi AUT VN.

Điểm nổi bật của Omron MY3N DC24V

Khả năng điều khiển đa nhiệm: Thiết kế 3PDT cho phép phân phối tín hiệu đến 3 thiết bị ngoại vi cùng lúc, lý tưởng cho các mạch logic phức tạp và hệ thống điều khiển song song.
Giám sát thời gian thực: Ký hiệu 'N' (LED tích hợp) giúp kỹ thuật viên nhận diện trạng thái Đóng/Ngắt ngay lập tức, loại bỏ việc phải sử dụng đồng hồ đo thủ công, rút ngắn thời gian troubleshoot.
Độ bền tiếp điểm vượt trội: Sử dụng hợp kim bạc cao cấp, chống mài mòn và chịu hồ quang điện tốt, đảm bảo tuổi thọ vận hành hàng triệu chu kỳ đóng ngắt.
Lắp đặt linh hoạt và nhanh chóng: Thiết kế dạng plug-in (cắm rút) tương thích hoàn toàn với các đế cắm tiêu chuẩn, giúp tối ưu thời gian bảo trì và thay thế linh kiện.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	MY3N DC24V
Loại tiếp điểm	3PDT (3 Cực - 2 Vị trí / 3 cặp chuyển đổi)
Điện áp cuộn dây định mức	24 VDC
Dòng điện định mức (Tải trở)	5A
Số chân cắm	11 chân dẹt
Điện trở cuộn dây	650 Ω
Công suất tiêu thụ	0.9 W
Thiết bị chỉ thị	LED tích hợp
Tiêu chuẩn an toàn	UL, CSA, VDE

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Rơ le Omron MY3N

Giảm thiểu Downtime: Khả năng thay thế linh kiện cực nhanh nhờ thiết kế cắm rút, đảm bảo dây chuyền sản xuất không bị gián đoạn lâu.
Bảo vệ tuyệt đối thiết bị điều khiển: Tạo lớp cách ly điện an toàn giữa mạch điều khiển (PLC, Vi điều khiển) và mạch động lực, ngăn ngừa sự cố chập cháy lan truyền.
Tiết kiệm chi phí vận hành: Độ bền cơ học cao kết hợp khả năng chẩn đoán nhanh qua LED giúp giảm tần suất kiểm tra và chi phí bảo trì định kỳ.
Tin cậy tuyệt đối: Thương hiệu Omron Nhật Bản đảm bảo sản phẩm hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Hướng dẫn lắp đặt và sử dụng (How to)

Bước 1: Lắp đế cắm chuyên dụng (ví dụ: PYF11A) lên thanh ray DIN trong tủ điện một cách chắc chắn.
Bước 2: Đấu nối nguồn cấp 24VDC vào các chân cuộn coil của đế cắm theo đúng sơ đồ mạch điện.
Bước 3: Kết nối các tải cần điều khiển vào các chân tiếp điểm (COM, NO, NC) theo yêu cầu của mạch logic.
Bước 4: Cắm Rơ le Omron MY3N DC24V vào đế cắm, đảm bảo các chân cắm khớp hoàn toàn và không bị cong.
Bước 5: Cấp nguồn và quan sát đèn LED; nếu LED sáng, cuộn coil đã hoạt động và tiếp điểm đã chuyển trạng thái.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống vận hành đạt hiệu suất cao nhất và an toàn nhất, quý khách nên kết hợp cùng:

Đế cắm Relay PYF11A: Đế cắm tiêu chuẩn dành riêng cho dòng rơ le 11 chân Omron, đảm bảo tiếp xúc tốt nhất.
Bộ nguồn Switching 24VDC: Cung cấp nguồn điện DC sạch, ổn định, tránh nhiễu cho cuộn coil của rơ le.
Thanh ray DIN: Giúp sắp xếp thiết bị trong tủ điện khoa học, gọn gàng và chuyên nghiệp.

Ứng dụng thực tế (PropertyValue)

Rơ le Omron MY3N DC24V là linh kiện không thể thiếu trong:

Hệ thống PLC: Mở rộng số lượng đầu ra, cho phép điều khiển tải công suất lớn hơn từ tín hiệu ngõ ra nhỏ của PLC.
Tủ điện điều khiển công nghiệp: Xây dựng các mạch logic trung gian, khởi động máy móc, thiết bị ngoại vi.
Hệ thống cảnh báo và an toàn: Kích hoạt đồng thời còi, đèn báo và gửi tín hiệu về trung tâm qua 3 cặp tiếp điểm độc lập.
Tự động hóa nhà máy: Điều khiển băng tải, cánh tay robot, máy đóng gói, máy chiết rót tự động.

Câu hỏi thường gặp (FAQ)

1. Sự khác biệt chính giữa MY3N DC24V và MY3 DC24V là gì?
Điểm khác biệt duy nhất là ký hiệu 'N'. MY3N tích hợp đèn LED báo trạng thái hoạt động, trong khi MY3 thì không. LED giúp việc bảo trì và sửa lỗi nhanh hơn nhiều.

2. Cấu hình 3PDT hoạt động như thế nào?
3PDT (3 Pole Double Throw) nghĩa là có 3 cực độc lập, mỗi cực có một tiếp điểm thường đóng (NC) và một tiếp điểm thường mở (NO). Khi cuộn coil có điện, cả 3 cực sẽ chuyển trạng thái đồng thời.

3. Tôi có thể dùng nguồn 12VDC cho rơ le MY3N DC24V không?
Không. Rơ le này được thiết kế cho điện áp 24VDC. Nếu dùng 12V, cuộn coil sẽ không đủ lực hút để đóng tiếp điểm, gây ra lỗi vận hành.

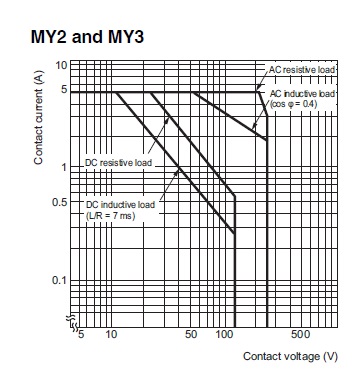

4. Dòng điện định mức 5A được tính như thế nào?
5A là dòng điện tối đa mà mỗi cặp tiếp điểm có thể chịu được khi đóng ngắt tải trở. Nếu dùng tải cảm (như cuộn dây), dòng định mức sẽ thấp hơn.

5. Tại sao nên dùng đế cắm PYF11A thay vì hàn trực tiếp chân rơ le?
Đế cắm giúp bảo vệ chân rơ le khỏi bị gãy/oxy hóa, đảm bảo an toàn điện và đặc biệt là cho phép thay thế rơ le mới trong vài giây mà không cần tháo dây.

6. Làm sao để phân biệt rơ le Omron MY3N chính hãng?
Hàng chính hãng có logo Omron sắc nét, vỏ nhựa cao cấp, tem nhãn rõ ràng và được AUT VN cung cấp đầy đủ chứng chỉ CO/CQ từ nhà sản xuất.

7. Tuổi thọ trung bình của rơ le này là bao lâu?
Tuổi thọ cơ học lên đến hàng triệu lần đóng ngắt. Tuy nhiên, tuổi thọ điện sẽ phụ thuộc vào loại tải và cường độ dòng điện bạn sử dụng.

8. Nếu đèn LED bị cháy, rơ le có còn hoạt động không?
Có. Đèn LED chỉ đóng vai trò chỉ thị trạng thái, không tham gia vào quá trình đóng ngắt điện. Rơ le vẫn hoạt động bình thường nếu cuộn coil còn tốt.

9. Có thể dùng MY3N để điều khiển trực tiếp motor lớn không?
Không nên. Rơ le trung gian chỉ dùng cho tín hiệu hoặc motor rất nhỏ. Với motor lớn, hãy dùng MY3N để điều khiển cuộn hút của một Contactor công suất lớn hơn.

10. Rơ le MY3N DC24V có chống nhiễu không?
Sản phẩm chuẩn công nghiệp có khả năng chống nhiễu tốt, nhưng để tối ưu, bạn nên lắp thêm diode chống ngược dòng (flyback diode) song song với cuộn coil.

11. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Omron. AUT VN cam kết hỗ trợ kỹ thuật trọn đời cho khách hàng trong quá trình lắp đặt.

12. Tôi có thể mua số lượng lớn cho dự án tại AUT VN không?
Có, AUT VN chuyên cung cấp số lượng lớn cho các nhà thầu tủ điện với chiết khấu hấp dẫn và đầy đủ hóa đơn VAT.
