Rơ le trung gian Omron MY4N AC220/240 - 4PDT, 14 chân, Có đèn LED

Model: MY4N AC220/240 (Chính hãng Omron Nhật Bản)
Cấu hình tiếp điểm: 4PDT (4 cặp tiếp điểm chuyển đổi độc lập)
Điện áp cuộn dây: 220-240VAC (Tương thích lưới điện Việt Nam)
Kiểu kết nối: 14 chân cắm (Plug-in) qua đế Socket chuyên dụng
Tính năng nổi bật: Tích hợp đèn LED chỉ báo trạng thái và tiếp điểm mạ vàng cao cấp
Thương hiệu: Omron phân phối chính hãng bởi AUT VN

nhà chế tạo: Omron

khả dụng: Trong kho

SKU: MY4N AC220/240

Tải xuống mẫu

Giá cũ: 276.450 ₫

Giá bán: 221.160 ₫

Rơ le trung gian Omron MY4N AC220/240 là giải pháp đóng ngắt điện tin cậy, đóng vai trò then chốt trong việc cách ly tín hiệu và bảo vệ hệ thống trong các tủ điện tự động hóa công nghiệp. Với nhiệm vụ làm cầu nối giữa mạch điều khiển (PLC, vi điều khiển) và mạch động lực, sản phẩm giúp ngăn chặn triệt để các xung điện gây hại cho linh kiện nhạy cảm. Sử dụng rơ le Omron MY4N không chỉ đảm bảo hệ thống vận hành bền bỉ mà còn giúp doanh nghiệp tối ưu hóa chi phí bảo trì và giảm thiểu thời gian dừng máy (downtime).

Điểm nổi bật của Rơ le Omron MY4N AC220/240

Độ tin cậy chuẩn Nhật Bản: Sản phẩm từ Omron đảm bảo tuổi thọ cơ khí và điện cực cực cao, vận hành ổn định trong môi trường công nghiệp khắc nghiệt.
Giám sát trực quan với đèn LED: Tích hợp đèn chỉ báo trạng thái ngay trên thân, giúp kỹ thuật viên dễ dàng kiểm tra tình trạng hoạt động mà không cần thiết bị đo.
Thiết kế Plug-in linh hoạt: Với cấu hình 14 chân cắm tiêu chuẩn, việc thay thế rơ le khi gặp sự cố trở nên cực kỳ nhanh chóng thông qua đế Socket.
Công nghệ tiếp điểm mạ vàng (Au clad): Tăng khả năng dẫn điện, chống oxy hóa và đảm bảo tín hiệu luôn ổn định ngay cả trong môi trường ẩm ướt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật		Chi tiết
Cuộn dây (Coil)	Điện áp định mức	200 - 240 VAC (50/60 Hz)
	Điện trở cuộn dây	18,790 Ω
	Điện áp tác động	Tối đa 80% điện áp định mức
	Công suất tiêu thụ	0.9 đến 1.3 VA (60 Hz)
Tiếp điểm (Contact)	Cấu hình tiếp điểm	4PDT (4 cặp tiếp điểm chuyển đổi)

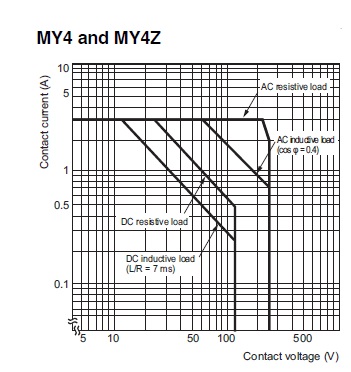

	Khả năng chịu tải	3A (Tải trở), 0.8A (Tải cảm cosφ = 0.4) tại 220VAC
	Điện áp tiếp điểm tối đa	250 VAC / 125 VDC
	Vật liệu tiếp điểm	Hợp kim Bạc mạ Vàng (Au clad + Ag alloy)
Khác	Chỉ báo trạng thái	Đèn LED tích hợp
Khác	Kiểu kết nối	14 chân cắm (Plug-in terminal)

Lợi ích khi sử dụng Rơ le trung gian Omron MY4N

Bảo vệ hệ thống điều khiển: Cách ly hoàn toàn giữa mạch tín hiệu PLC và mạch động lực, ngăn chặn xung điện ngược gây cháy IC.
Tiết kiệm chi phí: Độ bền cơ học chuẩn Nhật Bản giúp kéo dài chu kỳ thay thế thiết bị.
Tối ưu hóa không gian: Thiết kế nhỏ gọn với 4 cặp tiếp điểm giúp giảm số lượng thiết bị lắp đặt trong tủ điện.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Lựa chọn đế rơ le (Socket) chuẩn 14 chân, khuyến nghị sử dụng model PYF14A của Omron.
Bước 2: Đấu nối nguồn cấp AC 220/240V vào hai chân cuộn dây của socket theo đúng sơ đồ kỹ thuật.
Bước 3: Kết nối các tiếp điểm 4PDT (COM, NO, NC) tương ứng với tải (van điện từ, đèn báo, còi, v.v.).
Bước 4: Cắm rơ le MY4N vào socket, đảm bảo các chân tiếp xúc khít hoàn toàn.
Bước 5: Cấp nguồn kiểm tra. Nếu đèn LED trên thân rơ le sáng, thiết bị đã được kích hoạt thành công.

Sản phẩm sử dụng chung (isRelatedTo)

Để đảm bảo vận hành ổn định nhất, AUT VN khuyến nghị kết hợp cùng:

Đế rơ le (Socket): Omron PYF14A (Dành cho rơ le 14 chân).
Thanh ray (DIN Rail): Lắp đặt socket gọn gàng trong tủ điện.
Thiết bị điều khiển: PLC Siemens, Mitsubishi, Omron hoặc các bộ Timer công nghiệp.

Ứng dụng thực tế (PropertyValue)

Tủ điện công nghiệp: Điều khiển băng tải, máy đóng gói, hệ thống HVAC.
Điều khiển thiết bị ngoại vi: Đóng ngắt van điện từ (Solenoid), còi báo động, đèn tín hiệu.
Nhân bản tín hiệu: Chuyển 1 tín hiệu từ PLC thành nhiều tín hiệu điều khiển thiết bị khác nhau.
Smart Building: Hệ thống chiếu sáng, thông gió và an ninh tòa nhà.

Câu hỏi thường gặp (FAQ)

1. Rơ le MY4N AC220/240 có dùng được cho điện dân dụng 220V không?
Hoàn toàn được. Sản phẩm hỗ trợ dải điện áp 200-240VAC, cực kỳ ổn định với lưới điện 220V tại Việt Nam.

2. Điểm khác biệt giữa dòng MY4 và MY4N là gì?
Dòng MY4N có tích hợp thêm đèn LED chỉ báo trạng thái, giúp việc giám sát và bảo trì hệ thống trực quan hơn.

3. Thông số 4PDT nghĩa là gì?
4PDT (Four Pole Double Throw) nghĩa là rơ le có 4 cặp tiếp điểm chuyển đổi độc lập (COM, NO, NC).

4. Dòng tải tối đa rơ le có thể chịu được là bao nhiêu?
Với tải trở, rơ le chịu tối đa 3A. Với tải cảm, bạn nên dùng ở mức 0.8A để bảo vệ tiếp điểm.

5. Tôi có thể dùng model này cho nguồn 24VDC không?
Không. Model này dành cho nguồn AC. Nếu cần dùng 24VDC, hãy chọn model MY4N-DC24.

6. Tại sao tôi nên dùng kèm đế Socket thay vì hàn dây trực tiếp?
Sử dụng socket giúp bảo vệ chân rơ le, tránh chập cháy và cho phép thay thế nhanh khi có sự cố.

7. Làm sao biết rơ le Omron tôi mua là chính hãng?
Hàng tại AUT VN luôn có vỏ nhựa sắc nét, mã vạch rõ ràng, đầy đủ chứng chỉ CO/CQ và hóa đơn VAT.

8. Tại sao rơ le phát ra tiếng "tạch" khi hoạt động?
Đây là âm thanh cơ khí bình thường khi cuộn dây tạo từ trường để đóng/ngắt các tiếp điểm vật lý.

9. Tuổi thọ của rơ le Omron MY4N là bao lâu?
Tùy vào tải, nhưng với tiêu chuẩn Nhật Bản, rơ le có thể đạt hàng triệu chu kỳ đóng ngắt.

10. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng Omron, hỗ trợ kỹ thuật 24/7 và cam kết đổi trả nếu lỗi NSX.

Nguồn tham khảo: Omron Industrial Automation
