Rơ Le Trung Gian Omron MY4N-AC24 | 24VAC, 4PDT, 14 Chân Có LED - AUT VN

Thương hiệu: Omron (Nhật Bản) chính hãng, phân phối bởi AUT VN.
Điện áp cuộn hút: 24VAC, vận hành ổn định và an toàn cho mạch điều khiển.
Cấu tạo tiếp điểm: 4PDT (4 cặp tiếp điểm chuyển đổi), chuẩn 14 chân dẹt plug-in.
Tính năng đặc biệt: Tích hợp đèn LED chỉ thị trạng thái giúp giám sát nhanh chóng.
Độ bền vượt trội: Tiếp điểm mạ vàng chống oxy hóa, đảm bảo truyền dẫn tín hiệu chính xác.

nhà chế tạo: Omron

SKU: MY4N AC24

Tải xuống mẫu

Giá cũ: 340.800 ₫

Giá bán: 272.640 ₫

Giới thiệu Rơ le trung gian Omron MY4N-AC24

Trong các hệ thống tự động hóa công nghiệp và thiết kế tủ điện điều khiển, việc sử dụng thiết bị trung gian để cách ly và chuyển đổi tín hiệu là yêu cầu bắt buộc để đảm bảo an toàn cho thiết bị điều khiển. Rơ le trung gian Omron MY4N-AC24 là giải pháp tiêu chuẩn toàn cầu, đóng vai trò là cầu nối lý tưởng giữa các thiết bị điều khiển (như PLC, cảm biến) và các thiết bị chấp hành (như Contactor, Van điện từ, Đèn báo).

Với điện áp cuộn hút 24VAC và cấu trúc 4PDT (4 cặp tiếp điểm chuyển đổi), sản phẩm cho phép điều khiển đồng thời 4 mạch độc lập, tối ưu hóa diện tích lắp đặt mà vẫn đảm bảo hiệu suất vận hành cực cao. Tại AUT VN, chúng tôi cam kết cung cấp sản phẩm Omron chính hãng, đáp ứng mọi tiêu chuẩn khắt khe nhất của kỹ thuật điện công nghiệp.

Điểm nổi bật của rơ le Omron MY4N-AC24

Tiếp điểm mạ vàng cao cấp: Sự kết hợp giữa hợp kim bạc và lớp mạ vàng giúp chống oxy hóa, giảm điện trở tiếp xúc, đảm bảo tín hiệu truyền dẫn chính xác tuyệt đối ngay cả ở dòng điện nhỏ.
Hệ thống chỉ thị trực quan: Đèn LED báo trạng thái tích hợp giúp kỹ thuật viên nhận biết ngay lập tức rơ le đang ON hay OFF mà không cần thiết bị đo, rút ngắn tối đa thời gian xử lý sự cố.
Thiết kế Plug-in tối ưu: Kích thước nhỏ gọn, chuẩn 14 chân dẹt, dễ dàng tháo lắp và thay thế nhanh chóng trên đế cắm DIN rail trong các tủ điện có không gian chật hẹp.
Độ tin cậy công nghiệp: Khả năng chịu tải 3A ổn định, chống rung lắc tốt, hoạt động bền bỉ trong môi trường nhiệt độ khắc nghiệt từ -55°C đến +70°C.

Bảng thông số kỹ thuật chi tiết

Đặc tính kỹ thuật	Thông số chi tiết
Thương hiệu	Omron (Nhật Bản)
Mã sản phẩm	MY4N-AC24
Điện áp cuộn hút	24 VAC (50/60 Hz)
Số tiếp điểm	4PDT (4 Form C)
Dòng định mức	3A (Tải trở)
Kiểu chân	14 chân dẹt (Plug-in)
Đèn báo trạng thái	Có đèn LED chỉ thị màu đỏ
Nhiệt độ vận hành	-55°C đến +70°C

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi chọn mua rơ le Omron tại AUT VN

Cam kết chính hãng 100%: Cung cấp đầy đủ chứng chỉ CO (Xuất xứ) và CQ (Chất lượng), loại bỏ hoàn toàn rủi ro hàng giả, hàng kém chất lượng.
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng tư vấn sơ đồ đấu nối và giải pháp tối ưu cho từng dự án cụ thể.
Chính sách bảo hành vàng: Bảo hành chính hãng 12 tháng, hỗ trợ đổi mới nhanh chóng nếu có lỗi kỹ thuật từ nhà sản xuất.
Giá thành cạnh tranh: Chính sách chiết khấu hấp dẫn dành riêng cho các đơn vị thi công tủ điện và đại lý phân phối toàn quốc.

Hướng dẫn lắp đặt và đấu nối (How-to)

Để đảm bảo rơ le Omron MY4N-AC24 vận hành an toàn và bền bỉ nhất, quý khách vui lòng thực hiện theo các bước sau:

Bước 1: Ngắt toàn bộ nguồn điện cấp cho tủ điều khiển để đảm bảo an toàn tuyệt đối cho người thao tác.
Bước 2: Lắp đế cắm rơ le 14 chân (ví dụ: PYF14A) cố định chắc chắn lên thanh ray DIN rail.

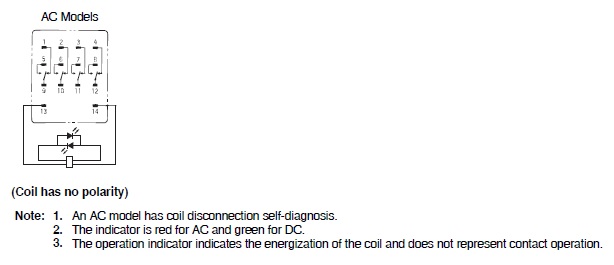

Bước 3: Tiến hành đấu nối dây nguồn 24VAC vào chân số 13 và 14 (cuộn hút). Kết nối các chân COM, NO, NC theo đúng sơ đồ mạch logic yêu cầu của hệ thống.
Bước 4: Cắm rơ le MY4N-AC24 vào đế cắm, ấn nhẹ theo chiều thẳng đứng cho đến khi khớp hoàn toàn và cài thanh khóa cố định để tránh rung lắc trong quá trình máy vận hành.
Bước 5: Cấp nguồn điện và kiểm tra đèn LED. Nếu đèn LED sáng và tiếp điểm chuyển trạng thái, thiết bị đã sẵn sàng hoạt động bình thường.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống hoạt động đồng bộ và đạt hiệu quả cao nhất, rơ le MY4N-AC24 nên được kết hợp cùng:

Đế cắm rơ le chuyên dụng: PYF14A hoặc PYF14A-E (Chuẩn 14 chân dẹt).
Bộ điều khiển lập trình: PLC Omron, Siemens, Mitsubishi (Sử dụng rơ le làm đệm dòng bảo vệ ngõ ra PLC).
Phụ kiện tủ điện: Kẹp giữ rơ le chống rung, đầu cốt (cos) bấm chuyên dụng cho dây dẫn.

Ứng dụng thực tế (Application)

Rơ le trung gian Omron MY4N-AC24 được tin dùng trong nhiều lĩnh vực quan trọng:

Cách ly tín hiệu: Ngăn chặn nhiễu điện từ và bảo vệ PLC khi cần điều khiển các cuộn hút Contactor công suất lớn.
Mạch logic công nghiệp: Xây dựng các điều kiện liên động trong máy đóng gói, máy CNC và dây chuyền sản xuất tự động hóa.
Điều khiển thiết bị ngoại vi: Vận hành hệ thống chiếu sáng, quạt thông gió nhà xưởng thông qua Timer hoặc cảm biến.
Hệ thống an toàn: Sử dụng trong các mạch bảo vệ quá tải, lỗi pha để kích hoạt ngắt nguồn khẩn cấp kịp thời.

Câu hỏi thường gặp (FAQ)

1. Tôi có thể dùng nguồn 24VDC cho MY4N-AC24 không?
Trả lời: Không. Model MY4N-AC24 được thiết kế riêng cho điện áp xoay chiều 24VAC. Nếu dùng nguồn một chiều (DC), rơ le sẽ không hoạt động hoặc gây cháy cuộn dây. Vui lòng chọn model MY4N-DC24 nếu dùng nguồn DC.

2. Sự khác biệt giữa model MY4N và MY4 là gì?
Trả lời: Chữ "N" trong mã MY4N biểu thị sản phẩm có tích hợp sẵn đèn LED báo trạng thái. Điều này giúp kỹ thuật viên dễ dàng kiểm tra tình trạng rơ le ngay trên tủ điện.

3. Dòng tải tối đa mà rơ le MY4N-AC24 chịu được là bao nhiêu?

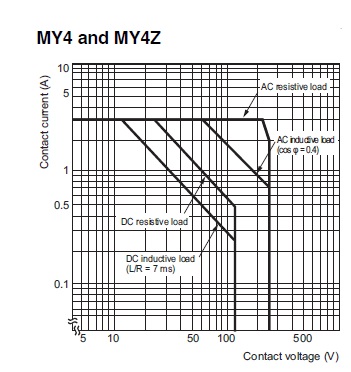

Trả lời: Dòng định mức tối đa là 3A đối với tải thuần trở. Với các tải cảm (như motor, solenoid), bạn nên dùng rơ le để điều khiển Contactor thay vì đóng cắt trực tiếp để bảo vệ tiếp điểm.

4. Đế cắm PYF14A có tương thích hoàn toàn với rơ le này không?
Trả lời: Có, đế PYF14A là loại đế cắm tiêu chuẩn 14 chân dẹt, hoàn toàn tương thích và là lựa chọn phổ biến nhất cho dòng Omron MY series.

5. Tuổi thọ trung bình của rơ le Omron MY4N-AC24 là bao lâu?
Trả lời: Tuổi thọ cơ học có thể đạt trên 50 triệu lần đóng cắt. Tuổi thọ điện sẽ phụ thuộc vào loại tải và cường độ vận hành thực tế của hệ thống.

6. Tại sao tôi nên chọn loại tiếp điểm mạ vàng?
Trả lời: Tiếp điểm mạ vàng giúp ngăn chặn sự oxy hóa bề mặt, đảm bảo điện trở tiếp xúc thấp nhất, giúp tín hiệu truyền dẫn chính xác tuyệt đối ngay cả khi dòng điện cực nhỏ.

7. AUT VN có cung cấp đầy đủ giấy tờ CO/CQ không?
Trả lời: Có, tất cả sản phẩm Omron tại AUT VN đều được cam kết chính hãng và cung cấp đầy đủ chứng chỉ xuất xứ (CO) và chất lượng (CQ) khi khách hàng yêu cầu.

8. Làm sao để nhận biết rơ le đã bị hỏng?
Trả lời: Nếu cấp đúng nguồn 24VAC mà đèn LED không sáng, hoặc LED sáng nhưng đo không thấy sự thay đổi trạng thái tiếp điểm (COM-NO/NC), thì rơ le đã bị hỏng.

9. Thời gian giao hàng tại AUT VN mất bao lâu?
Trả lời: Chúng tôi luôn sẵn kho số lượng lớn. Giao hàng nội thành trong ngày và giao hàng toàn quốc từ 2-4 ngày làm việc tùy khu vực.

10. Tôi muốn mua số lượng lớn cho dự án, AUT VN có chiết khấu không?
Trả lời: Có, AUT VN có chính sách giá đại lý và chiết khấu cực tốt cho các đơn vị lắp ráp tủ điện và nhà thầu cơ điện.

11. Rơ le này có chịu được môi trường ẩm ướt không?
Trả lời: Sản phẩm đạt chuẩn công nghiệp, tuy nhiên để đảm bảo tuổi thọ lâu dài, bạn nên lắp rơ le trong tủ điện có chỉ số IP phù hợp.

12. Có thể lắp rơ le này lên thanh ray DIN rail trực tiếp không?
Trả lời: Bạn cần lắp rơ le vào đế cắm (như PYF14A), sau đó đế cắm này sẽ được cố định lên thanh ray DIN rail.
