Timer Omron H3CR-H8L DC100-125V | Rơ Le Off-Delay 8 Chân Chính Hãng

Model: H3CR-H8L DC100-125V (Omron)
Chế độ hoạt động: OFF-delay (Trễ khi ngắt nguồn)
Điện áp nguồn: 100 - 125 VDC
Dải thời gian: 0.05 giây đến 12 phút (4 dải tùy chỉnh)
Tiếp điểm: DPDT (2 cặp tiếp điểm chuyển đổi), 8 chân tròn
Độ chính xác: ±0.2% FS max (Cực kỳ chính xác)
Thương hiệu: Omron chính hãng tại AUT VN

nhà chế tạo: Omron

SKU: H3CR-H8L DC100-125 M

Tải xuống mẫu

Giá cũ: 1.743.600 ₫

Giá bán: 1.394.880 ₫

Số lượng:

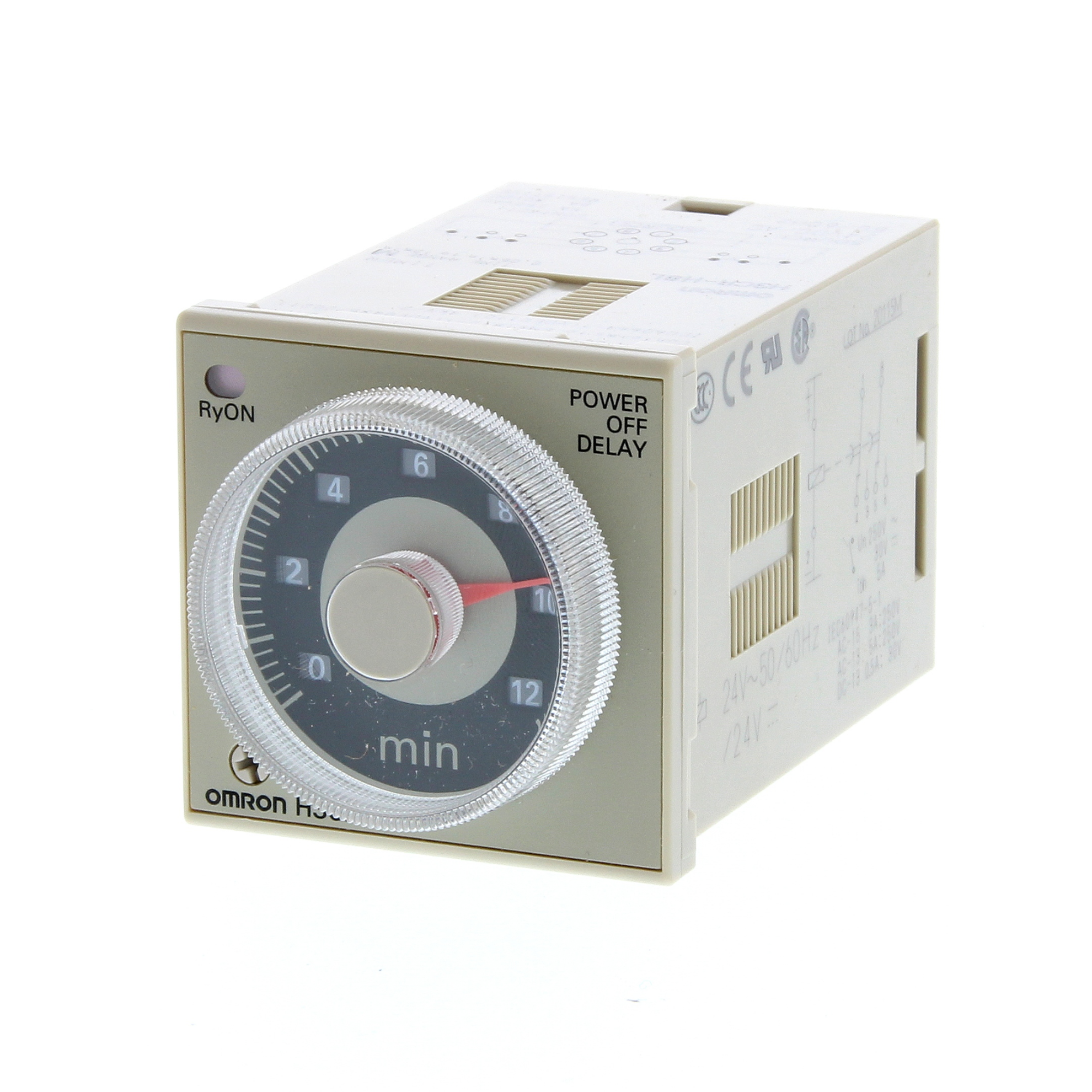

Giới thiệu Timer Omron H3CR-H8L DC100-125V

Timer Omron H3CR-H8L DC100-125V là dòng rơ le thời gian (Timer) cao cấp được thiết kế chuyên dụng cho các hệ thống tự động hóa công nghiệp đòi hỏi sự chuẩn xác tuyệt đối. Với cơ chế OFF-delay (trễ khi ngắt nguồn), thiết bị giúp duy trì trạng thái hoạt động của tải trong một khoảng thời gian xác định sau khi nguồn điều khiển đã bị ngắt. Đây là giải pháp then chốt giúp bảo vệ máy móc, đảm bảo các quy trình dừng máy (shutdown) diễn ra an toàn, tránh hiện tượng sốc điện hoặc hư hỏng linh kiện do ngắt đột ngột.

Điểm nổi bật vượt trội

Độ chính xác cực cao: Sai số vận hành chỉ đạt ±0.2% FS max, đảm bảo mọi chu kỳ thời gian trong dây chuyền sản xuất đều diễn ra hoàn hảo.
Độ bền chuẩn Nhật Bản: Tuổi thọ cơ học lên đến 10 triệu lần đóng ngắt, hoạt động bền bỉ ngay cả trong môi trường công nghiệp khắc nghiệt, nhiều nhiễu điện.
Khả năng tùy chỉnh linh hoạt: Tích hợp sẵn 4 dải thời gian từ 0.05s đến 12 phút, cho phép kỹ sư dễ dàng thiết lập thông số phù hợp với từng ứng dụng cụ thể.

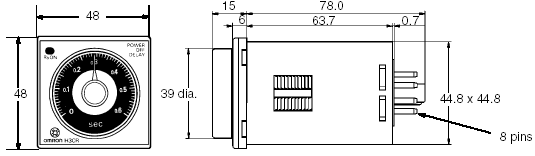

Thiết kế Plug-in tiện lợi: Kiểu dáng 8 chân tròn chuẩn công nghiệp giúp việc lắp đặt và thay thế cực kỳ nhanh chóng thông qua đế cắm, tối ưu thời gian bảo trì.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	H3CR-H8L DC100-125V
Điện áp nguồn định mức	100 - 125 VDC (Độ gợn sóng tối đa 20%)
Phạm vi biến thiên điện áp	85% đến 110% điện áp nguồn
Tiêu thụ điện năng	Khoảng 0.5 W (tại 125 VDC)
Số dải thời gian cài đặt	4 dải (0.05s - 12m)
Chế độ vận hành	Power OFF-delay (Trễ khi ngắt nguồn)
Kiểu ngõ ra (Tiếp điểm)	DPDT (2 cặp tiếp điểm chuyển đổi)
Độ chính xác thời gian	±0.2% FS max
Nhiệt độ vận hành	-10 đến 55 ℃
Điện trở cách điện	100 MΩ min. (tại 500 VDC)
Tuổi thọ rơ le	Điện: 100.000 lần \| Cơ: 10.000.000 lần
Đế cắm tương thích	P2CF-08, P3G-08, PL08...

Lợi ích khi đầu tư Timer Omron H3CR-H8L

Bảo vệ thiết bị tối ưu: Giúp các hệ thống tải lớn (motor, máy bơm, quạt) tắt theo đúng trình tự, ngăn ngừa sốc điện và quá tải.
Tự động hóa quy trình: Thay thế việc điều khiển thủ công, giảm thiểu sai sót do con người và tối ưu hóa chu kỳ sản xuất.
Tiết kiệm chi phí dài hạn: Với độ bền chuẩn Omron, bạn sẽ giảm thiểu tối đa chi phí thay thế linh kiện và thời gian dừng máy (downtime).
Lắp đặt và bảo trì cực dễ: Thiết kế dạng cắm giúp việc thay thế thiết bị lỗi chỉ mất vài giây mà không cần đấu nối lại toàn bộ dây điện.

Hướng dẫn sử dụng (How-to)

Bước 1 - Lắp đặt: Gắn Timer vào đế cắm 8 chân (ví dụ: P2CF-08) đã được lắp trên thanh ray trong tủ điện.
Bước 2 - Đấu nối: Kết nối nguồn điện DC 100-125V vào các chân cấp nguồn theo đúng sơ đồ đấu nối của hãng.
Bước 3 - Cài đặt: Chọn dải thời gian (Range) phù hợp bằng cách gạt switch, sau đó xoay núm vặn để thiết lập giá trị thời gian trễ mong muốn.
Bước 4 - Vận hành: Khi cấp nguồn, timer ở trạng thái sẵn sàng. Khi bạn ngắt nguồn cấp, timer bắt đầu đếm ngược và giữ tiếp điểm đóng cho đến khi hết thời gian đã cài đặt.

Sản phẩm sử dụng chung (isRelatedTo)

Để đảm bảo vận hành ổn định nhất, quý khách nên kết hợp với:

Đế cắm Omron chính hãng: P2CF-08 hoặc P3G-08.
Bộ nguồn DC ổn định: Đảm bảo nguồn cấp luôn trong dải 100-125 VDC.
Thiết bị đóng cắt: Contactor hoặc Rơ le trung gian để điều khiển các tải công suất lớn.

Ứng dụng thực tế (Application)

Hệ thống giải nhiệt: Duy trì quạt làm mát chạy thêm một khoảng thời gian sau khi máy chính ngừng hoạt động.
Chiếu sáng thông minh: Tự động ngắt đèn hành lang hoặc đèn nhà xưởng sau một khoảng thời gian từ khi ngắt công tắc.
Điều khiển trình tự: Ngắt các máy móc trong dây chuyền theo thứ tự logic để đảm bảo an toàn lao động.
Hệ thống thủy lực/bơm: Duy trì áp suất đường ống bằng cách giữ bơm chạy thêm vài giây sau khi dừng lệnh.

Câu hỏi thường gặp (FAQ)

1. Chế độ OFF-delay của H3CR-H8L hoạt động như thế nào?
Khác với ON-delay, chế độ OFF-delay sẽ bắt đầu đếm thời gian trễ ngay tại thời điểm bạn ngắt nguồn cấp, giúp duy trì ngõ ra hoạt động thêm một khoảng thời gian đã cài đặt.

2. Tôi có thể dùng nguồn 220VAC cho model này không?
KHÔNG. Đây là model dành riêng cho nguồn DC 100-125V. Việc sử dụng sai điện áp sẽ làm cháy thiết bị ngay lập tức.

3. Làm sao để tôi biết Timer đã hết thời gian trễ?
Khi hết thời gian cài đặt, tiếp điểm DPDT sẽ chuyển trạng thái (từ đóng sang mở hoặc ngược lại) theo cơ chế thiết kế.

4. Độ chính xác ±0.2% có ý nghĩa gì?
Nó đảm bảo rằng nếu bạn cài 1 phút, thời gian thực tế sẽ cực kỳ sát với 1 phút, không bị lệch đáng kể dù trong môi trường công nghiệp.

5. Timer này có cần đế cắm rời không?
Có, Timer 8 chân này cần được cắm vào các đế như P2CF-08 hoặc PL08 để kết nối với dây điện.

6. Tôi có thể chỉnh dải thời gian linh hoạt không?
Có, sản phẩm có 4 dải thời gian tùy chỉnh, cho phép bạn chọn từ mili giây đến phút rất linh hoạt.

7. Sản phẩm có đầy đủ CO/CQ không?
Tại AUT VN, chúng tôi cam kết cung cấp đầy đủ giấy tờ CO/CQ chính hãng cho khách hàng.

8. H3CR-H8L khác gì với H3CR-H8?
H3CR-H8 là chế độ ON-delay (trễ khi cấp nguồn), còn H3CR-H8L là chế độ OFF-delay (trễ khi ngắt nguồn).

9. Tuổi thọ của thiết bị là bao lâu?
Tuổi thọ cơ học đạt tới 10 triệu lần, giúp bạn yên tâm sử dụng lâu dài trong nhiều năm.

10. Tôi mua hàng tại AUT VN có được bảo hành không?
Có, sản phẩm được bảo hành chính hãng Omron theo tiêu chuẩn nhà sản xuất.

11. Tôi có thể mua số lượng lớn tại AUT VN không?
Có, AUT VN chuyên cung cấp thiết bị tự động hóa số lượng lớn cho dự án với giá cực kỳ cạnh tranh.

12. Có hỗ trợ kỹ thuật khi lắp đặt không?
Đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ tư vấn lắp đặt và đấu nối miễn phí qua hotline/Zalo.

Nguồn tham khảo: Omron Industrial Automation Official
