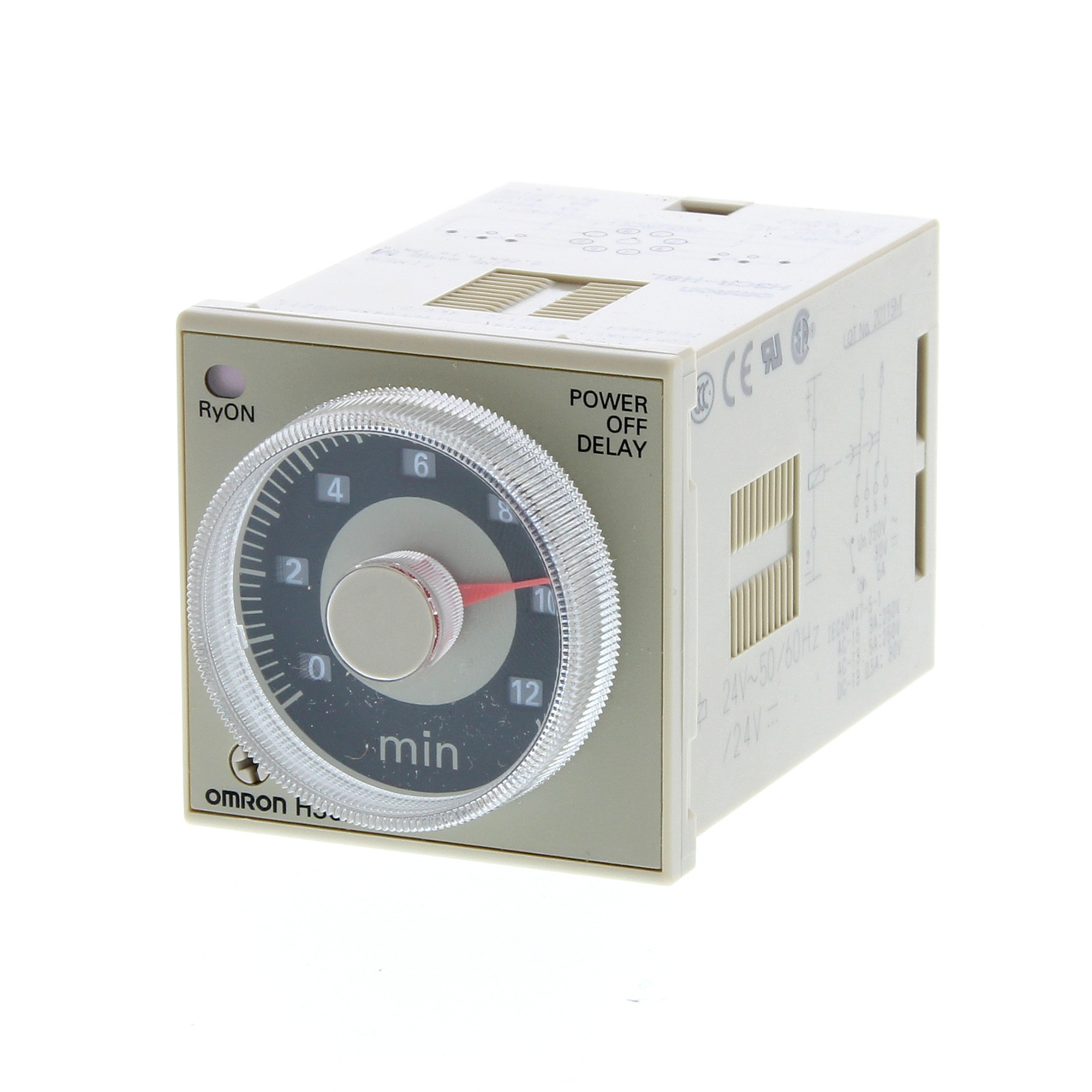

Timer Omron H3CR-H8L DC48 M - Rơ Le Thời Gian OFF-Delay, 48VDC, DPDT

Điện áp nguồn: 48VDC (Dải hoạt động ổn định, chống nhiễu cao)
Chế độ vận hành: OFF-delay (Trễ khi ngắt nguồn)
Dải thời gian: 0.05 giây đến 12 phút (4 dải Scale linh hoạt)
Kiểu tiếp điểm: DPDT (2 cặp tiếp điểm chuyển đổi độc lập)
Độ chính xác: Cực cao với sai số chỉ ±0.2% FS max
Ứng dụng: Chuyên dụng cho hệ thống tự động hóa công nghiệp

nhà chế tạo: Omron

SKU: H3CR-H8L DC48 M

Tải xuống mẫu

Giá cũ: 1.644.300 ₫

Giá bán: 1.315.440 ₫

Số lượng:

Giới thiệu Timer Omron H3CR-H8L DC48 M chuyên dụng cho công nghiệp

Timer Omron H3CR-H8L DC48 M là dòng rơ le thời gian (time relay) cao cấp được thiết kế để đáp ứng những tiêu chuẩn khắt khe nhất trong tự động hóa. Với chức năng OFF-delay (trễ khi ngắt nguồn), thiết bị cho phép duy trì trạng thái hoạt động của tải thêm một khoảng thời gian xác định sau khi tín hiệu điều khiển đã bị ngắt. Điều này đóng vai trò then chốt trong việc bảo vệ các thiết bị cơ khí, giảm sốc điện và tối ưu hóa chu kỳ làm việc của máy móc.

Tại AUT VN, chúng tôi cung cấp dòng Timer Omron chính hãng, đảm bảo sự ổn định tuyệt đối cho hệ thống điều khiển của bạn.

Điểm nổi bật của Timer Omron H3CR-H8L DC48 M

Độ chính xác vượt trội: Với sai số thời gian cực thấp chỉ ±0.2% FS, sản phẩm giúp kiểm soát chính xác từng mili giây trong quy trình sản xuất.
Khả năng vận hành bền bỉ: Thiết kế chịu được tới 10 triệu lần đóng ngắt cơ khí, giúp doanh nghiệp tiết kiệm tối đa chi phí thay thế và bảo trì.
Chống nhiễu điện từ mạnh mẽ: Hoạt động ổn định ngay cả trong môi trường nhà máy có nhiều thiết bị công suất lớn, giảm thiểu tình trạng nhảy thời gian sai lệch.
Thiết kế chuẩn công nghiệp: Dễ dàng lắp đặt trên thanh ray thông qua các loại socket 8 chân tiêu chuẩn, giúp việc thay thế trở nên nhanh chóng.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết kỹ thuật
Model	H3CR-H8L DC48 M
Thương hiệu	Omron
Điện áp nguồn định mức	48 VDC (Dải điện áp: 85% - 110%)
Công suất tiêu thụ	~ 0.18 W
Chế độ hoạt động	Power OFF-delay (Trễ tắt khi mất nguồn)
Dải thời gian điều chỉnh	0.05 giây - 12 phút (4 dải Scale)
Kiểu tiếp điểm đầu ra	DPDT (Double Pole Double Throw)
Sai số thời gian	±0.2% FS max
Nhiệt độ vận hành	-10 đến 55 ℃
Độ ẩm cho phép	35% đến 85% RH
Điện áp cách điện	2,000 VAC 50/60 Hz (trong 1 phút)
Tiêu chuẩn bảo vệ	IP40
Socket tương thích	P2CF-08, P2CF-08-E, PF085A, P3G-08, PL08

Nguồn tham khảo: Omron Industrial Automation Official

Lợi ích khi đầu tư Timer Omron H3CR-H8L

Bảo vệ thiết bị phụ trợ: Giúp các bộ phận như động cơ, van xả, quạt làm mát có thời gian dừng/chạy an toàn, tránh hiện tượng sốc cơ khí hoặc sốc điện đột ngột.
Nâng cao hiệu suất dây chuyền: Tối ưu hóa các khoảng nghỉ kỹ thuật (cooling time, pressure release) một cách tự động và chính xác.
Giảm thiểu Downtime: Độ bền cực cao và khả năng lắp đặt nhanh qua socket giúp hệ thống luôn vận hành thông suốt, giảm thời gian dừng máy sửa chữa.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt thiết bị: Gắn Timer vào Socket 8 chân (khuyên dùng P2CF-08) đã được cố định chắc chắn trên thanh ray của tủ điện.
Bước 2: Đấu nối nguồn: Kết nối nguồn điện 48VDC vào các chân cấp nguồn theo đúng sơ đồ mạch kỹ thuật của hãng Omron.
Bước 3: Cài đặt thông số: Xoay núm vặn mặt trước để chọn dải thời gian (Scale) phù hợp, sau đó xoay núm tinh chỉnh để đạt giá trị thời gian trễ mong muốn.
Bước 4: Kiểm tra vận hành: Cấp nguồn và thử nghiệm ngắt tín hiệu điều khiển để kiểm tra xem tiếp điểm có duy trì trạng thái theo đúng thời gian đã cài đặt hay không.

Sản phẩm sử dụng kèm (isRelatedTo)

Để đảm bảo hệ thống hoạt động hoàn hảo, bạn nên kết hợp với:

Socket Omron chính hãng: Socket P2CF-08 hoặc P2CF-08-E để kết nối ổn định.
Bộ nguồn DC 48V: Đảm bảo nguồn điện sạch, không nhiễu để Timer hoạt động chính xác nhất.
Contactor/Relay trung gian: Dùng để đóng cắt các tải công suất lớn thông qua tiếp điểm của Timer.

Ứng dụng thực tế (Application)

Hệ thống băng tải: Duy trì hoạt động của băng tải thêm vài giây sau khi dừng để tránh ùn tắc hàng hóa.
Máy nén khí: Điều khiển chu kỳ xả áp tự động sau khi ngắt nguồn động cơ.
Hệ thống chiếu sáng: Tạo độ trễ khi tắt đèn kho bãi giúp đảm bảo an toàn ánh sáng.
Tủ điều khiển PLC: Đóng vai trò rơ le thời gian bổ trợ cho các tác vụ logic đơn giản.

Câu hỏi thường gặp (FAQ)

1. Chế độ OFF-delay của H3CR-H8L hoạt động như thế nào?
Khi đang có nguồn, tiếp điểm sẽ ở trạng thái làm việc. Ngay khi bạn ngắt nguồn/tín hiệu, Timer bắt đầu đếm ngược; sau khi hết thời gian cài đặt, tiếp điểm mới chuyển trạng thái.

2. Tôi có thể dùng Timer này cho nguồn 24VDC không?
Không, model này được thiết kế chuyên biệt cho điện áp 48VDC. Việc dùng sai điện áp sẽ gây hỏng hóc thiết bị ngay lập tức.

3. Tiếp điểm DPDT có ưu điểm gì?
Tiếp điểm DPDT (2 cặp tiếp điểm) cho phép bạn điều khiển đồng thời 2 mạch điện độc lập, giúp tiết kiệm không gian tủ điện.

4. Độ chính xác ±0.2% FS có ý nghĩa gì?
Nghĩa là sai số chỉ chiếm 0.2% của toàn bộ dải thời gian bạn chọn, đảm bảo tính chuẩn xác cực cao cho các quy trình công nghiệp.

5. Tại sao tôi nên mua tại AUT VN?
AUT VN cam kết hàng Omron chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh và hỗ trợ kỹ thuật chuyên sâu.

6. Làm sao để cài đặt dải thời gian?
Bạn cần xoay núm vặn chọn dải (Scale) trước (ví dụ dải 1 phút), sau đó mới xoay núm tinh chỉnh để chọn số giây cụ thể.

7. Timer này có chịu được môi trường ẩm không?
Thiết bị đạt chuẩn IP40, chống bụi tốt nhưng cần được lắp trong tủ điện kín để tránh ẩm và nước trực tiếp.

8. Sản phẩm có bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron khi mua tại AUT VN.

9. Có thể thay thế Socket khác cho Timer này không?
Bạn có thể dùng các dòng socket 8 chân tiêu chuẩn của Omron như P2CF-08 hoặc PF085A.

10. Hàng có sẵn tại kho không?
AUT VN luôn có sẵn số lượng lớn các dòng Timer Omron tại kho để đáp ứng nhanh nhu cầu của khách hàng.
