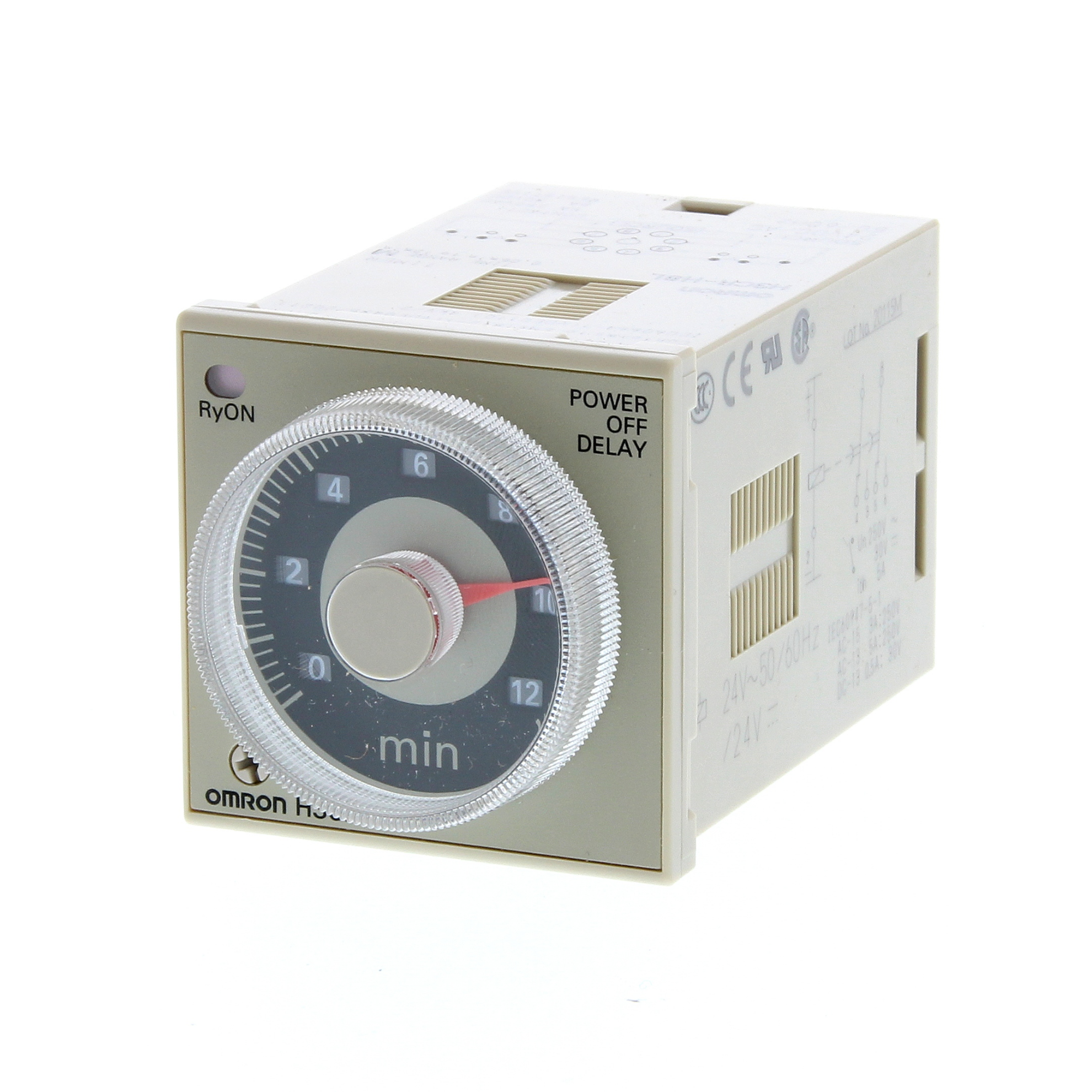

Timer Omron H3CR-HRL AC/DC24 S | OFF-Delay, 24V AC/DC, 0.05-12s

Chế độ vận hành: OFF-delay (Trễ tắt) chuyên dụng cho hệ thống tự động hóa.
Nguồn cấp Hybrid: Hỗ trợ linh hoạt cả 24V AC và 24V DC.
Dải thời gian: Điều chỉnh cực chính xác từ 0.05s đến 12s.
Ngõ ra DPDT: 2 cặp tiếp điểm chuyển đổi độc lập, tải mạnh mẽ.
Lắp đặt: Chuẩn Socket 11 chân, dễ dàng thay thế và bảo trì.

nhà chế tạo: Omron

SKU: H3CR-HRL AC/DC24 S

Tải xuống mẫu

Giá cũ: 1.842.750 ₫

Giá bán: 1.474.200 ₫

Timer Omron H3CR-HRL AC/DC24 S là giải pháp rơ le thời gian (timer) cao cấp thuộc dòng H3CR danh tiếng của Omron. Được thiết kế chuyên biệt cho chế độ OFF-delay (trễ tắt), thiết bị này đóng vai trò quan trọng trong việc duy trì trạng thái hoạt động của các phụ tải sau khi tín hiệu điều khiển chính đã ngắt. Đây là linh kiện không thể thiếu để bảo vệ hệ thống, ngăn ngừa sốc điện và tối ưu hóa quy trình vận hành trong các tủ điện tự động hóa công nghiệp hiện đại.

Điểm nổi bật của Timer Omron H3CR-HRL AC/DC24 S

Độ chính xác cực cao: Với sai số thời gian cực thấp chỉ ±0.2% FS, sản phẩm đảm bảo tính đồng bộ tuyệt đối cho các dây chuyền sản xuất tốc độ cao.
Nguồn cấp Hybrid đa năng: Khả năng nhận diện thông minh cả 24VAC và 24VDC giúp kỹ sư tối ưu hóa thiết kế tủ điện, giảm thiểu chi phí linh kiện bổ trợ.
Thiết kế bền bỉ & Chống nhiễu: Khả năng kháng nhiễu điện từ (EMC) tuyệt vời, hoạt động ổn định ngay cả trong môi trường có nhiều biến tần và động cơ lớn.
Tiết kiệm thời gian bảo trì: Thiết kế chuẩn Socket 11 chân cho phép tháo lắp nhanh chóng (Plug-in), giảm tối đa thời gian dừng máy (downtime).

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	H3CR-HRL AC/DC24 S
Chế độ vận hành	Power OFF-delay (Trễ tắt khi mất nguồn)
Điện áp định mức	24 VAC (50/60 Hz) hoặc 24 VDC (Ripple 20% max)
Dải thời gian cài đặt	0.05s - 12s (4 dải thời gian tùy chỉnh)
Kiểu tiếp điểm đầu ra	DPDT (Double Pole Double Throw)
Độ chính xác thời gian	±0.2% FS max
Nhiệt độ vận hành	-10 đến 55 ℃
Tiêu chuẩn bảo vệ	IP40

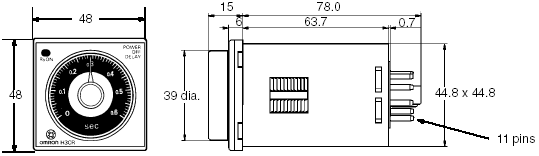

Kiểu kết nối	Socket tròn 11 chân

Lợi ích khi sử dụng Timer Omron H3CR-HRL

Bảo vệ thiết bị phụ trợ: Đảm bảo các thiết bị như quạt làm mát, bơm xả vẫn hoạt động đủ thời gian sau khi dừng máy chính, tránh hiện tượng quá nhiệt cục bộ.
Tối ưu hóa chi phí: Giảm thiểu rủi ro hư hỏng linh kiện do ngắt điện đột ngột, kéo dài tuổi thọ cho toàn bộ hệ thống điện.
Vận hành ổn định: Khả năng chịu đựng môi trường công nghiệp khắc nghiệt, giúp hệ thống tự động hóa hoạt động trơn tru.

Hướng dẫn sử dụng (How-to)

Bước 1 - Lắp đặt: Gắn Timer vào socket 11 chân tương ứng (như P2CF-11 hoặc P3GA-11) trên thanh ray DIN rail hoặc mặt tủ điện.
Bước 2 - Đấu nối: Kết nối nguồn điện 24VAC hoặc 24VDC vào các chân cấp nguồn theo đúng sơ đồ chân của Omron.
Bước 3 - Cài đặt: Xoay núm điều chỉnh trên mặt Timer để chọn dải thời gian và giá trị thời gian mong muốn trong khoảng 0.05s - 12s.
Bước 4 - Kiểm tra: Cấp nguồn để kiểm tra đèn LED. Sau khi ngắt nguồn cấp, hãy xác nhận tiếp điểm duy trì trạng thái theo đúng thời gian đã cài đặt.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống vận hành hoàn hảo, quý khách nên kết hợp với:

Socket 11 chân: Socket P2CF-11 (lắp rail) hoặc Socket P3GA-11 (lắp mặt tủ).
Bộ nguồn ổn định: Nguồn Omron S8FS để đảm bảo điện áp cấp cho Timer luôn chuẩn xác.
Relay trung gian: Dùng để cách ly hoặc điều khiển các tải công suất lớn hơn.

Ứng dụng thực tế (PropertyValue)

Hệ thống thông gió: Duy trì quạt hút chạy thêm một khoảng thời gian để thoát nhiệt dư cho động cơ.
Băng tải công nghiệp: Tạo độ trễ dừng giúp sản phẩm không bị dồn ứ tại các điểm chuyển tiếp.
Máy nén khí: Điều khiển chu trình làm mát đầu nén sau khi ngắt động cơ chính.
Hệ thống chiếu sáng: Điều khiển đèn hành lang hoặc đèn sân vườn tự động tắt sau một khoảng trễ.

Câu hỏi thường gặp (FAQ)

1. Timer này hoạt động thế nào khi ngắt nguồn?
Khi có nguồn, tiếp điểm sẽ đóng ngay lập tức. Khi bạn ngắt nguồn, Timer bắt đầu đếm ngược; sau khi hết thời gian cài đặt, tiếp điểm mới mở ra (OFF-delay).

2. Tôi có thể dùng nguồn 24VDC cho model này không?
Có, model H3CR-HRL AC/DC24 S hỗ trợ cả nguồn xoay chiều 24VAC và một chiều 24VDC cực kỳ linh hoạt.

3. Độ chính xác của sản phẩm là bao nhiêu?
Sản phẩm đạt độ chính xác cực cao với sai số tối đa chỉ ±0.2% FS, đáp ứng các tiêu chuẩn khắt khe nhất.

4. Socket nào phù hợp nhất cho Timer 11 chân này?
Quý khách nên dùng P2CF-11 nếu lắp trên thanh rail hoặc P3GA-11 nếu lắp trực tiếp trên mặt panel.

5. Tiếp điểm DPDT có ưu điểm gì?
Tiếp điểm DPDT cung cấp 2 cặp tiếp điểm chuyển đổi độc lập, giúp bạn điều khiển đồng thời 2 mạch điện khác nhau chỉ với một thiết bị duy nhất.

6. Có thể thay đổi thời gian khi đang vận hành không?
Hoàn toàn được, bạn có thể xoay núm điều chỉnh thời gian trực tiếp trên mặt thiết bị ngay cả khi đang có điện.

7. Thiết bị này có chịu được môi trường ẩm không?
Sản phẩm đạt chuẩn IP40. Để bảo vệ tối ưu khỏi độ ẩm và nước, bạn nên lắp đặt thiết bị bên trong tủ điện chuyên dụng.

8. Tại sao nên mua Timer Omron tại AUT VN?
Tại AUT VN, chúng tôi cam kết hàng chính hãng 100%, đầy đủ CO/CQ, hỗ trợ kỹ thuật chuyên sâu và chính sách bảo hành uy tín.

9. Dải thời gian 0.05s - 12s có cố định không?
Bạn có thể linh hoạt tùy chỉnh trong dải này thông qua núm vặn phía trước thiết bị tùy theo nhu cầu thực tế.

10. Hàng có sẵn tại kho không?
AUT VN luôn sẵn hàng số lượng lớn, hỗ trợ giao hàng nhanh chóng trên toàn quốc cho khách hàng công nghiệp.
