Timer H3Y-2-0 DC24 30S có dùng được cho điện 220VAC không?

Không. Model này được thiết kế chuyên biệt cho điện áp 24VDC. Sử dụng sai điện áp sẽ gây cháy thiết bị ngay lập tức.

Chế độ ON Delay hoạt động như thế nào?

Khi bạn cấp nguồn, timer sẽ bắt đầu đếm ngược. Sau khi hết thời gian cài đặt, các tiếp điểm mới chuyển trạng thái.

Tôi có thể điều chỉnh thời gian vượt quá 30 giây không?

Không, model này có dải thời gian cố định từ 1 đến 30 giây.

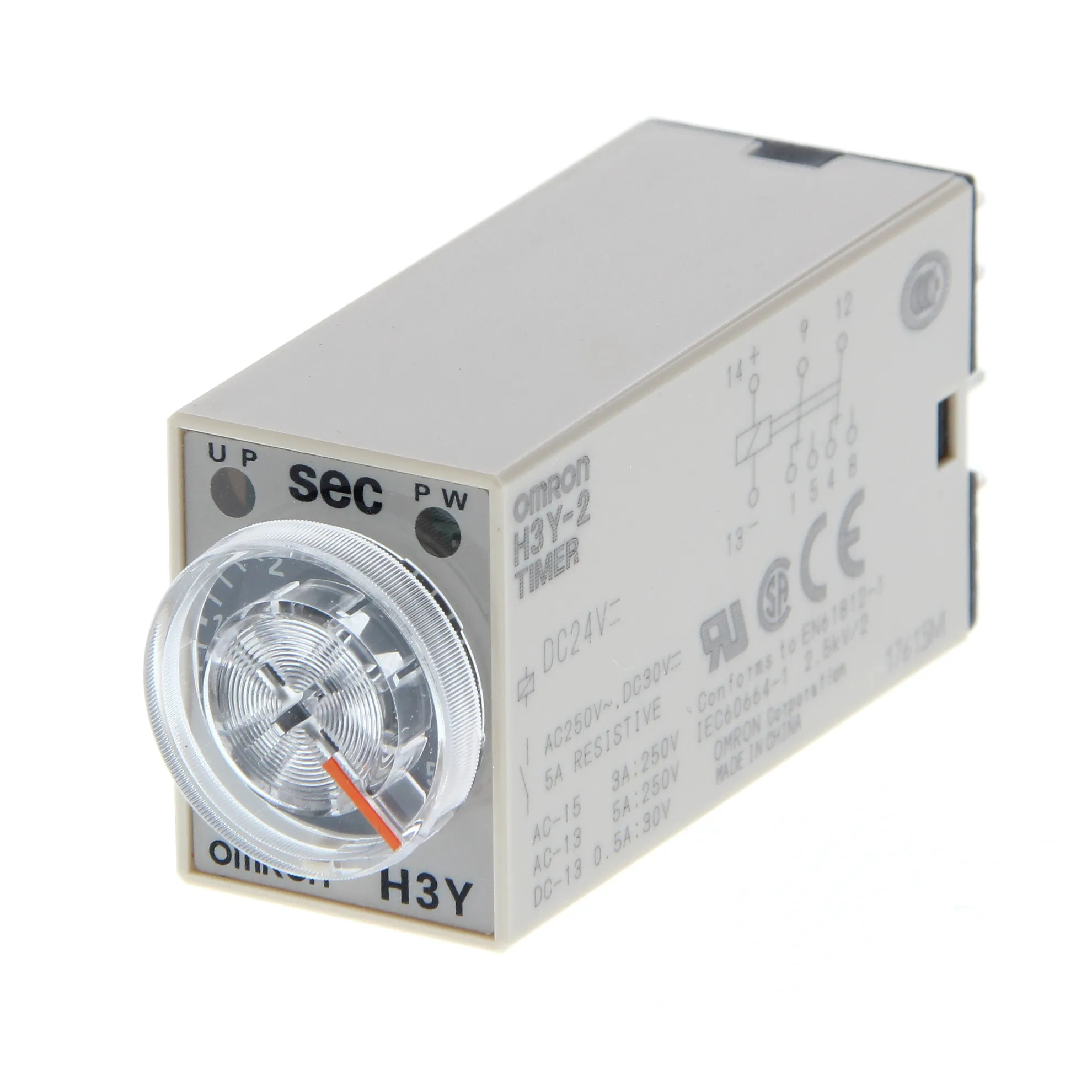

Timer Omron H3Y-2-0 DC24 30S | ON Delay, DPDT, Chân PCB | AUT VN

Điện áp hoạt động: 24VDC (Chuyên dụng cho hệ thống DC 24V)
Dải thời gian: 1 đến 30 giây (Điều chỉnh linh hoạt qua núm xoay)
Chế độ hoạt động: ON Delay (Trễ khi cấp nguồn)
Tiếp điểm đầu ra: DPDT (2 cặp tiếp điểm chuyển đổi độc lập)
Kiểu kết nối: Chân PCB (Phù hợp hàn lên bảng mạch điện tử)
Thương hiệu: Omron Nhật Bản - Chính hãng tại AUT VN

nhà chế tạo: Omron

SKU: H3Y-2-0 DC24 30S

Tải xuống mẫu

Giá cũ: 638.850 ₫

Giá bán: 511.080 ₫

Giới thiệu sản phẩm Timer Omron H3Y-2-0 DC24 30S

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kiểm soát thời gian chính xác là yếu tố sống còn để đảm bảo quy trình vận hành ổn định và an toàn. Timer Omron H3Y-2-0 DC24 30S là dòng rơ le thời gian (Time Limit Relay) cao cấp đến từ thương hiệu Omron danh tiếng của Nhật Bản. Sản phẩm được thiết kế chuyên dụng với chức năng trễ khi cấp nguồn (ON Delay), cực kỳ phù hợp cho các kỹ sư cần giải pháp điều khiển thời gian chính xác trên các bảng mạch PCB hoặc thiết bị điện tử thu nhỏ.

Điểm nổi bật của Omron H3Y-2-0

Độ chính xác cực cao: Với sai số thời gian chỉ ±1% FS max, thiết bị đảm bảo mọi chu kỳ vận hành đều diễn ra đúng kịch bản, giảm thiểu rủi ro lỗi quy trình.
Thiết kế tối ưu không gian: Kích thước nhỏ gọn cùng kiểu kết nối chân PCB giúp tiết kiệm diện tích tối đa cho bảng mạch điều khiển.
Độ bền công nghiệp: Tuổi thọ cơ học lên đến 10 triệu lần đóng cắt, giúp doanh nghiệp giảm thiểu chi phí bảo trì và thay thế định kỳ.
Khả năng điều khiển linh hoạt: Cấu trúc tiếp điểm DPDT cho phép bạn điều khiển hai mạch điện độc lập chỉ với một thiết bị duy nhất.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	H3Y-2-0 DC24 30S
Điện áp nguồn định mức	24 VDC (Dòng điện một chiều)
Dải điện áp cho phép	85% đến 110% điện áp định mức
Công suất tiêu thụ	Khoảng 0.9 W (tại 24 VDC)
Điện áp reset (Minimum)	Tối thiểu 10% điện áp định mức
Dải cài đặt thời gian	1 đến 30 giây (1 dải)
Chế độ vận hành	Power ON-delay (Trễ khi cấp nguồn)
Loại ngõ ra (Output)	Time-limit: DPDT (2 cặp tiếp điểm)
Khả năng chịu tải tiếp điểm	Tải điện trở: 250 VAC 5 A (cosφ=1); Tải tối thiểu: 1 mA tại 5 VDC
Chế độ reset vận hành	Time-limit operation/Self-reset
Nhiệt độ môi trường hoạt động	-10 đến 50 ℃ (Tránh đóng băng)
Độ chính xác thời gian	±1% FS max.
Sai số cài đặt	±10% FS ±50 ms max.
Điện trở cách điện	Tối thiểu 100 MΩ (tại 500 VDC)
Độ bền điện (Relay output)	Tối thiểu 500.000 lần (5 A tại 250 VAC, tải điện trở)
Phương thức kết nối	Chân PCB (PCB Terminal)
Cấp bảo vệ	IP40

Nguồn tham khảo kỹ thuật: Omron Industrial Automation

Lợi ích khi lựa chọn Timer Omron H3Y-2-0 tại AUT VN

Khi đầu tư vào Timer Omron H3Y-2-0 DC24 30S, Quý khách hàng không chỉ mua một linh kiện, mà đang đầu tư vào sự ổn định cho hệ thống:

Nâng cao hiệu suất: Tự động hóa hoàn toàn các bước chuyển tiếp, loại bỏ sai sót do con người.
Tối ưu chi phí vận hành: Độ bền vượt trội giúp giảm thời gian dừng máy (downtime) không đáng có.
An toàn hệ thống: Khả năng chịu xung điện và cách điện cao giúp bảo vệ các linh kiện nhạy cảm khác trong cùng mạch điện.

Hướng dẫn sử dụng (How to)

Bước 1: Kiểm tra nguồn: Đảm bảo nguồn điện cấp vào là dòng 24VDC để tránh làm hỏng thiết bị.
Bước 2: Lắp đặt: Tiến hành hàn chân Timer lên bảng mạch PCB theo đúng sơ đồ chân của hãng.
Bước 3: Cài đặt thời gian: Sử dụng tua vít nhỏ xoay núm điều chỉnh trên mặt Timer để chọn thời gian trễ mong muốn (từ 1-30s).
Bước 4: Kết nối tải: Đấu nối tải (Load) thông qua các cặp tiếp điểm DPDT.
Bước 5: Kiểm tra: Cấp nguồn và quan sát đèn chỉ báo để xác nhận thời gian trễ đã hoạt động chính xác.

Sản phẩm sử dụng chung với (isRelatedTo)

Nguồn tổ ong 24VDC (Switching Power Supply)
Rơ le trung gian Omron dòng MY Series
Bộ điều khiển lập trình PLC
Cầu đấu dây (Terminal Block)

Ứng dụng thực tế (PropertyValue)

Điều khiển thời gian khởi động cho các động cơ nhỏ trong máy móc.
Thiết lập độ trễ trong hệ thống băng tải tự động.
Sử dụng trong các mạch logic rơ le trên bảng mạch điện tử.
Ứng dụng trong các thiết bị gia dụng thông minh và máy công cụ CNC.

Câu hỏi thường gặp (FAQ)

1. Timer H3Y-2-0 DC24 30S có dùng được cho điện 220VAC không?: Không. Model này được thiết kế chuyên biệt cho điện áp 24VDC. Sử dụng sai điện áp sẽ gây cháy thiết bị ngay lập tức.
2. Chế độ ON Delay hoạt động như thế nào?: Khi bạn cấp nguồn, timer sẽ bắt đầu đếm ngược. Sau khi hết thời gian cài đặt, các tiếp điểm mới chuyển trạng thái (đóng/mở).
3. Tôi có thể điều chỉnh thời gian vượt quá 30 giây không?: Không, model này có dải thời gian cố định từ 1 đến 30 giây. Nếu cần dải thời gian dài hơn, bạn hãy liên hệ AUT VN để được tư vấn model khác.
4. Tiếp điểm DPDT có ưu điểm gì?: DPDT (Double Pole Double Throw) cho phép bạn điều khiển đồng thời 2 mạch điện riêng biệt, giúp hệ thống gọn nhẹ hơn.
5. Sản phẩm này lắp vào tủ điện được không?: Sản phẩm này là loại chân PCB, chuyên dùng để hàn lên bảng mạch. Nếu lắp tủ điện, bạn nên chọn dòng có đế cắm (Socket).
6. Độ chính xác của sản phẩm có ổn định lâu dài không?: Rất ổn định. Omron nổi tiếng với độ tin cậy cao, sai số chỉ ±1% FS max giúp duy trì độ chính xác suốt vòng đời sản phẩm.
