Timer Omron H3Y-2-0 dùng điện áp bao nhiêu?

Sản phẩm hoạt động trong dải điện áp 200 đến 230 VAC, phù hợp với điện lưới công nghiệp.

Chế độ ON Delay là gì?

Là chế độ mà khi bạn cấp nguồn cho Timer, một khoảng thời gian được thiết lập sẽ trôi qua trước khi các tiếp điểm đầu ra thay đổi trạng thái.

Ngõ ra DPDT có ý nghĩa gì?

DPDT (Double Pole Double Throw) nghĩa là Timer có 2 cặp tiếp điểm độc lập, cho phép bạn điều khiển 2 mạch điện khác nhau cùng một lúc.

Tôi có thể cài đặt thời gian trễ tối đa bao nhiêu?

Với model này, dải thời gian cài đặt là từ 1 giây đến 30 giây.

Sản phẩm này lắp đặt bằng cách nào?

Sản phẩm sử dụng phương pháp kết nối chân hàn PCB, phù hợp cho việc lắp đặt lên các bảng mạch điện tử.

Độ chính xác của Timer này có cao không?

Rất cao, sai số thời gian hoạt động chỉ tối đa là ±1% giá trị thang đo (FS).

Sản phẩm có chịu được môi trường nóng không?

Có, thiết bị hoạt động tốt trong dải nhiệt độ từ -10 đến 50 độ C.

Mua Timer Omron chính hãng ở đâu uy tín?

Bạn có thể mua tại AUT VN để đảm bảo hàng chính hãng, có đầy đủ CO/CQ và chế độ bảo hành tốt nhất.

Tuổi thọ của tiếp điểm là bao lâu?

Về điện, tiếp điểm chịu được tối thiểu 500.000 lần đóng cắt tại tải 5A/250VAC.

Tại sao tôi nên chọn mua tại AUT VN?

AUT VN cam kết hàng chính hãng, giá cạnh tranh, hỗ trợ kỹ thuật miễn phí và đầy đủ hóa đơn VAT.

Timer Omron H3Y-2-0 AC200-230V 30s - Rơ Le Thời Gian ON Delay DPDT

Dải thời gian cài đặt: 1 - 30 giây
Điện áp hoạt động: 200 - 230 VAC (50/60 Hz)
Chế độ hoạt động: ON Delay (Trễ khi cấp nguồn)
Ngõ ra tiếp điểm: DPDT (2 cặp tiếp điểm chuyển đổi)
Kiểu kết nối: Chân hàn PCB chuyên dụng

nhà chế tạo: Omron

SKU: H3Y-2-0 AC200-230 30S

Tải xuống mẫu

Giá cũ: 1.533.300 ₫

Giá bán: 1.226.640 ₫

Giới thiệu về Timer Omron H3Y-2-0 AC200-230V 30s

Timer Omron H3Y-2-0 là dòng rơ le thời gian (time relay) chất lượng cao từ thương hiệu Omron Nhật Bản, được thiết kế chuyên dụng cho các hệ thống điều khiển tự động hóa. Với chức năng ON Delay, thiết bị giúp trì hoãn thời gian đóng tiếp điểm sau khi được cấp nguồn, đảm bảo sự vận hành chính xác và an toàn cho các thiết bị điện trong công nghiệp. Sản phẩm là lựa chọn hàng đầu cho các kỹ sư cần sự bền bỉ và độ chính xác cực cao.

Điểm nổi bật của sản phẩm

Độ chính xác vượt trội: Sai số thời gian cực thấp (±1% FS max), đảm bảo chu kỳ hoạt động chuẩn xác.
Thiết kế nhỏ gọn: Phù hợp lắp đặt trong các bảng điều khiển (panel) có không gian hạn chế.
Độ bền cực cao: Tuổi thọ cơ học lên đến 10 triệu lần đóng cắt, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
Ngõ ra DPDT: Cung cấp 2 cặp tiếp điểm độc lập, tăng tính linh hoạt cho mạch điều khiển.

Thông số kỹ thuật chi tiết

Model	H3Y-2-0 AC200-230 30S
Điện áp nguồn định mức	200 đến 230 VAC (50/60 Hz)
Dải điện áp cho phép	85 đến 110% điện áp nguồn
Tiêu thụ điện năng	Khoảng 1.8 VA (tại 230 VAC)
Chế độ vận hành	ON Delay (Trễ khi cấp nguồn)
Loại ngõ ra điều khiển	DPDT (2 cặp tiếp điểm chuyển đổi)
Khả năng chịu tải tiếp điểm	Tải thuần trở: 250 VAC 5 A (cosφ=1)
Độ chính xác thời gian	Tối đa ±1% FS
Sai số cài đặt	±10% FS ±50 ms max
Nhiệt độ môi trường hoạt động	-10 đến 50 ℃ (không đóng băng)
Độ ẩm môi trường hoạt động	35 đến 85 %
Khả năng cách điện	Tối thiểu 100 MΩ (tại 500 VDC)
Điện áp chịu xung	Giữa các cực nguồn: 3 kV; Giữa cực nguồn và vỏ kim loại: 4.5 kV
Cấp bảo vệ	IP40
Phương pháp kết nối	Chân hàn PCB (PCB terminal)
Trọng lượng	Khoảng 50g

Nguồn tham khảo: Omron Official Website

Lợi ích khi sử dụng Timer Omron H3Y-2-0

Tối ưu hóa quy trình: Giúp tự động hóa các bước khởi động máy móc, tránh sốc điện hoặc quá tải đột ngột.
Tiết kiệm chi phí: Độ bền cao và ít hỏng hóc giúp giảm chi phí bảo trì, thay thế linh kiện.
An toàn hệ thống: Cơ chế hoạt động ổn định giúp bảo vệ các thiết bị tải (motor, đèn, van điện từ...) khỏi các sự cố về thời gian.

Hướng dẫn sử dụng (How-to)

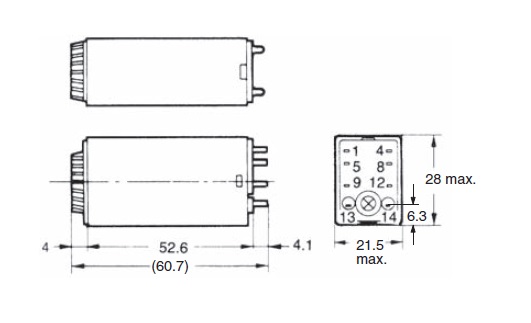

Bước 1: Kiểm tra sơ đồ chân (Pinout) của Timer Omron H3Y-2-0 để xác định chân nguồn và chân tiếp điểm.
Bước 2: Kết nối nguồn điện AC 200-230V vào các chân nguồn tương ứng theo tài liệu kỹ thuật.
Bước 3: Kết nối tải (Load) thông qua hai cặp tiếp điểm DPDT.
Bước 4: Xoay núm điều chỉnh trên thân Timer để thiết lập thời gian trễ mong muốn (trong khoảng 1-30 giây).
Bước 5: Cấp nguồn và kiểm tra thời gian đóng tiếp điểm thực tế.

Sản phẩm sử dụng chung với (isRelatedTo)

Contactor (Khởi động từ) Omron
Bộ nguồn DC/AC công nghiệp
PLC (Bộ điều khiển logic lập trình được)
Rơ le trung gian Omron

Ứng dụng thực tế (Application)

Điều khiển thời gian khởi động động cơ trong máy bơm, quạt công nghiệp.
Thiết lập trễ trong các hệ thống băng tải sản xuất.
Sử dụng trong các mạch điều khiển đèn chiếu sáng tự động hoặc hệ thống thông gió.
Ứng dụng trong các bảng mạch điều khiển điện tử yêu cầu chân hàn PCB.

Câu hỏi thường gặp (FAQ)

1. Timer Omron H3Y-2-0 dùng điện áp bao nhiêu?: Sản phẩm hoạt động trong dải điện áp 200 đến 230 VAC, phù hợp với điện lưới công nghiệp.
2. Chế độ ON Delay là gì?: Là chế độ mà khi bạn cấp nguồn cho Timer, một khoảng thời gian được thiết lập sẽ trôi qua trước khi các tiếp điểm đầu ra thay đổi trạng thái.
3. Ngõ ra DPDT có ý nghĩa gì?: DPDT (Double Pole Double Throw) nghĩa là Timer có 2 cặp tiếp điểm độc lập, cho phép bạn điều khiển 2 mạch điện khác nhau cùng một lúc.
4. Tôi có thể cài đặt thời gian trễ tối đa bao nhiêu?: Với model này, dải thời gian cài đặt là từ 1 giây đến 30 giây.
5. Sản phẩm này lắp đặt bằng cách nào?: Sản phẩm sử dụng phương pháp kết nối chân hàn PCB, phù hợp cho việc lắp đặt lên các bảng mạch điện tử.
6. Độ chính xác của Timer này có cao không?: Rất cao, sai số thời gian hoạt động chỉ tối đa là ±1% giá trị thang đo (FS).
7. Sản phẩm có chịu được môi trường nóng không?: Có, thiết bị hoạt động tốt trong dải nhiệt độ từ -10 đến 50 độ C.
8. Mua Timer Omron chính hãng ở đâu uy tín?: Bạn có thể mua tại AUT VN để đảm bảo hàng chính hãng, có đầy đủ CO/CQ và chế độ bảo hành tốt nhất.
9. Tuổi thọ của tiếp điểm là bao lâu?: Về điện, tiếp điểm chịu được tối thiểu 500.000 lần đóng cắt tại tải 5A/250VAC.
10. Tại sao tôi nên chọn mua tại AUT VN?: AUT VN cam kết hàng chính hãng, giá cạnh tranh, hỗ trợ kỹ thuật miễn phí và đầy đủ hóa đơn VAT.
