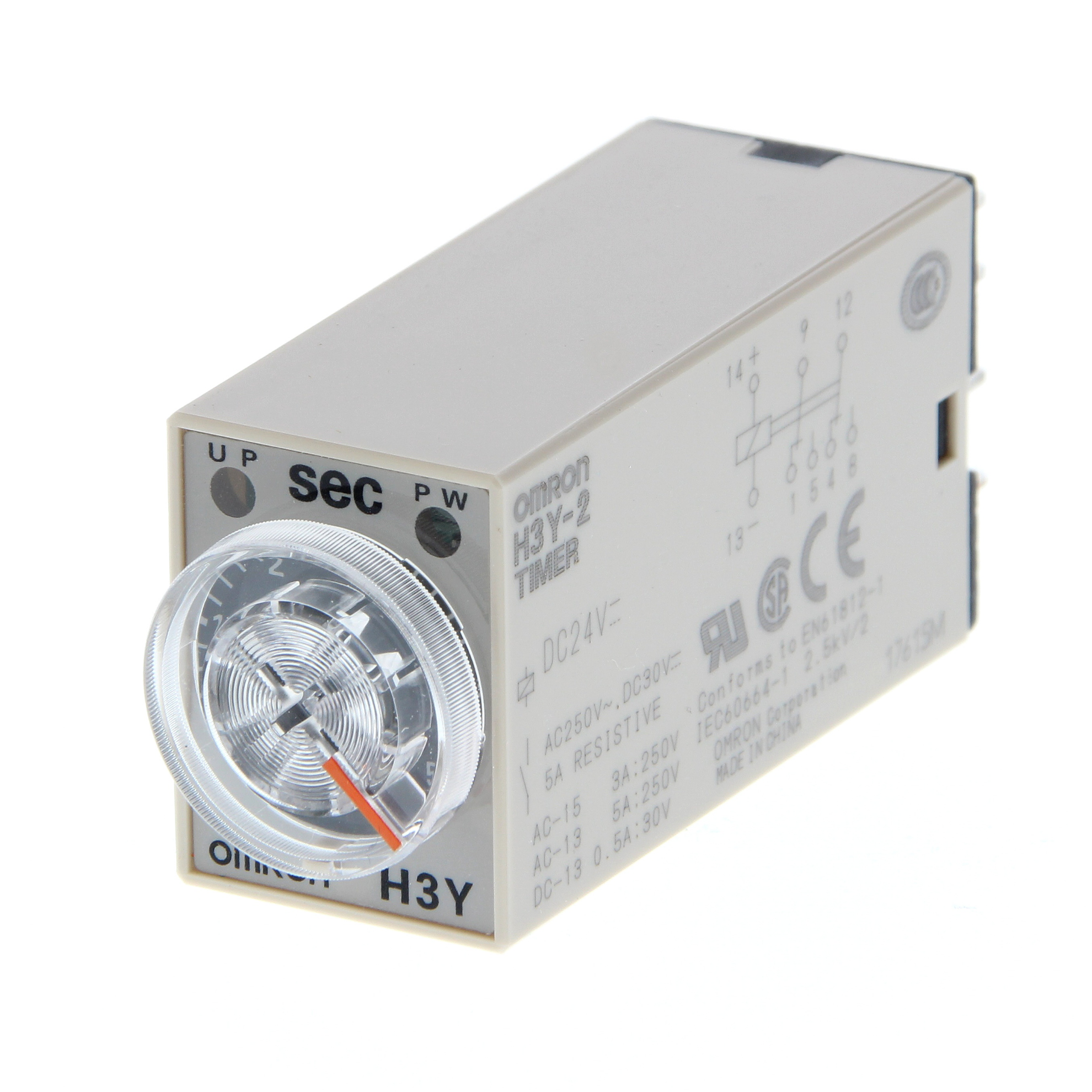

Timer Omron H3Y-2 AC100-120 30s - Chế độ ON Delay, Tiếp điểm DPDT
- **Điện áp định mức:** 100 - 120 VAC (50/60 Hz)
- **Dải thời gian:** 1 - 30 giây
- **Chế độ hoạt động:** ON Delay (Trễ khi có điện)
- **Kiểu tiếp điểm:** DPDT (2 cặp tiếp điểm chuyển đổi)
- **Kiểu kết nối:** Socket 8 chân tròn
- **Thương hiệu:** Omron (Nhật Bản)
Giá cũ:
1.290.900 ₫
1.032.720 ₫
Giới thiệu Timer Omron H3Y-2 AC100-120 30s
Trong các hệ thống điều khiển tự động hóa, việc kiểm soát thời gian chính xác là yếu tố then chốt để đảm bảo quy trình vận hành ổn định. Timer Omron H3Y-2 AC100-120 30s là giải pháp chuyên dụng từ thương hiệu Omron danh tiếng, giúp thực hiện các chức năng trễ thời gian một cách chính xác và đáng tin cậy. Với thiết kế nhỏ gọn, chế độ ON Delay và ngõ ra DPDT, sản phẩm này là lựa chọn hàng đầu cho các kỹ sư điện và nhà lắp đặt tủ điện công nghiệp.
Điểm nổi bật của sản phẩm
- Độ chính xác cực cao: Sai số thời gian hoạt động chỉ ±1% FS max, đảm bảo tính đồng bộ cho hệ thống.
- Thiết kế bền bỉ: Chịu được rung động và va đập mạnh, tuổi thọ cơ học lên đến 10 triệu lần đóng cắt.
- Kết nối linh hoạt: Sử dụng socket 8 chân tiêu chuẩn, giúp việc lắp đặt và thay thế cực kỳ nhanh chóng.
- Tiết kiệm không gian: Kích thước nhỏ gọn, tối ưu diện tích trong tủ điện điều khiển.
Thông số kỹ thuật chi tiết
| Thông số | Giá trị chi tiết |
|---|
| Model | H3Y-2 AC100-120 30s |
| Điện áp nguồn định mức | 100 đến 120 VAC (50/60 Hz) |
| Dải điện áp cho phép | 85 đến 110% điện áp nguồn |
| Công suất tiêu thụ | Khoảng 1.5 VA (tại 120 VAC) |
| Chế độ vận hành | Power ON-delay (Trễ khi có nguồn) |
| Kiểu ngõ ra điều khiển | DPDT (2 cặp tiếp điểm chuyển đổi) |
| Tải điện trở (Contact output) | 250 VAC 5 A (cosφ=1) |
| Độ chính xác thời gian | ±1% FS max |
| Sai số cài đặt | ±10% FS ±50 ms max |
| Điện trở cách điện | Tối thiểu 100 MΩ (tại 500 VDC) |
| Độ bền điện (Relay output) | Tối thiểu 500.000 lần (5 A tại 250 VAC) |
| Độ bền cơ (Relay output) | Tối thiểu 10 triệu lần |
| Cấp bảo vệ | IP40 |
| Phương pháp kết nối | Socket 8 chân tròn |
| Màu sắc vỏ | Beige (Kem) |
| Trọng lượng | Khoảng 50g |
Nguồn tham khảo: Omron Global Official
Lợi ích khi sử dụng Timer Omron H3Y-2
- Tối ưu hóa quy trình: Tự động hóa các bước chuyển đổi trạng thái thiết bị, giảm thiểu can thiệp thủ công.
- An toàn hệ thống: Bảo vệ các thiết bị tải bằng cách tạo khoảng trễ thời gian hợp lý khi khởi động.
- Tiết kiệm chi phí: Sản phẩm chính hãng Omron có độ bền cao, giảm thiểu chi phí bảo trì và thay thế.
Hướng dẫn sử dụng (How-to)
- Bước 1: Lắp đặt Timer vào Socket 8 chân tương ứng (như PYF08) đã được gắn cố định trên thanh ray.
- Bước 2: Đấu nối nguồn cấp AC 100-120V vào các chân nguồn theo sơ đồ kỹ thuật của Omron.
- Bước 3: Cài đặt dải thời gian mong muốn bằng cách xoay núm điều chỉnh trên mặt Timer.
- Bước 4: Đấu nối tải qua các tiếp điểm DPDT để điều khiển thiết bị cần trễ.
- Bước 5: Cấp nguồn và kiểm tra hoạt động thực tế của hệ thống.
Sản phẩm sử dụng chung (isRelatedTo)
Để vận hành hoàn hảo, Timer Omron H3Y-2 nên được kết hợp với:
- Socket Omron dòng PY (PYF08, PYF08-E, PY08,...)
- Contactor (Khởi động từ) để điều khiển tải động cơ.
- Bộ nguồn AC 110V hoặc biến áp hạ áp.
- PLC (Bộ điều khiển logic lập trình được).
Ứng dụng thực tế (Application)
Sản phẩm được ứng dụng rộng rãi trong:
- Hệ thống băng tải trong nhà máy sản xuất.
- Điều khiển thời gian bật/tắt đèn chiếu sáng công nghiệp.
- Tạo độ trễ cho các chu trình máy móc trong ngành thực phẩm, dệt may.
- Hệ thống xử lý nước thải, điều khiển bơm tự động.
Câu hỏi thường gặp (FAQ)
- 1. Timer Omron H3Y-2 này có dùng được cho điện 220V không?
- Không. Model này được thiết kế chuyên dụng cho dải điện áp 100-120 VAC. Việc dùng điện 220V sẽ làm cháy thiết bị ngay lập tức.
- 2. Chế độ ON Delay là gì?
- Là chế độ mà sau khi bạn cấp điện vào Timer, một khoảng thời gian được đếm ngược, sau khi hết thời gian đó, các tiếp điểm mới bắt đầu chuyển trạng thái.
- 3. Tôi có cần mua thêm Socket không?
- Có, Timer này sử dụng chân cắm 8 chân tròn, bạn cần mua thêm Socket (như dòng PYF08 của Omron) để lắp đặt lên thanh ray.
- 4. Sản phẩm này có chính hãng không?
- Tại AUT VN, chúng tôi cam kết 100% hàng Omron chính hãng, đầy đủ CO/CQ khi khách hàng yêu cầu.
- 5. Dải thời gian 30s có nghĩa là gì?
- Nghĩa là bạn có thể cài đặt thời gian trễ trong khoảng từ 1 giây đến tối đa 30 giây.
- 6. Tiếp điểm DPDT là gì?
- DPDT (Double Pole Double Throw) nghĩa là Timer có 2 cặp tiếp điểm chuyển đổi độc lập, cho phép bạn điều khiển 2 mạch điện khác nhau cùng lúc.
- 7. Làm thế nào để biết Timer đã hoạt động đúng?
- Bạn có thể quan sát đèn LED hiển thị trên mặt Timer (nếu có) hoặc dùng đồng hồ vạn năng đo tại các đầu ra tiếp điểm sau khi hết thời gian cài đặt.
- 8. Tôi có được bảo hành sản phẩm không?
- Có, sản phẩm được bảo hành theo chính sách của hãng Omron và chính sách đổi trả của AUT VN.
- 9. Thời gian đáp ứng của Timer là bao lâu?
- Thời gian reset cực nhanh, chỉ tối đa 0.1 giây.
- 10. Tôi có thể mua hàng tại TP.HCM không?
- Có, AUT VN có địa chỉ tại Bình Chánh, TP.HCM và hỗ trợ giao hàng toàn quốc.
