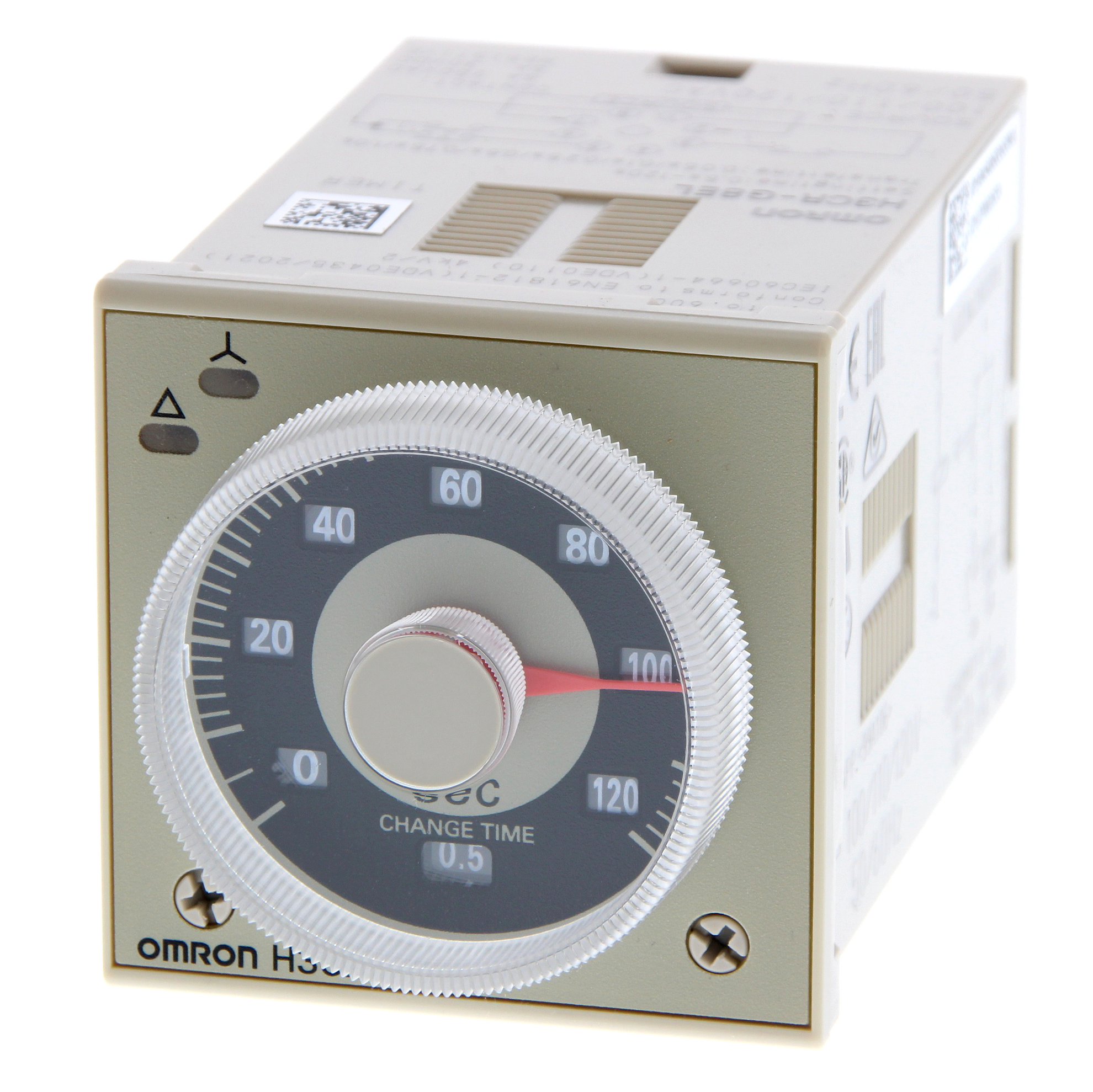

Timer Omron H3CR-G8L-30 AC100-120: Chuyên Khởi Động Sao Tam Giác, Độ Chính Xác Cao, Chính Hãng AUT VN

Chức năng chuyên dụng: Điều khiển chuyển đổi Sao - Tam giác (Star-Delta) giúp giảm dòng khởi động cho động cơ.
Dải thời gian linh hoạt: Tùy chỉnh chính xác từ 0.5 giây đến 120 giây.
Điện áp nguồn: AC100-120V (50/60Hz), vận hành ổn định cho các hệ thống tiêu chuẩn.
Độ chính xác vượt trội: Sai số cực thấp ±0.2% FS, đảm bảo chu kỳ chuyển đổi mượt mà.
Lắp đặt tiêu chuẩn: Tương thích socket 8 chân, dễ dàng thay thế và bảo trì nhanh chóng.

nhà chế tạo: Omron

SKU: H3CR-G8L-30 AC100-120

Tải xuống mẫu

Giá cũ: 2.630.250 ₫

Giá bán: 2.104.200 ₫

Số lượng:

Timer Omron H3CR-G8L-30 AC100-120: Giải Pháp Chuyên Dụng Cho Khởi Động Sao Tam Giác

Trong các hệ thống truyền động công nghiệp, dòng khởi động của động cơ công suất lớn thường cao gấp nhiều lần dòng định mức, dễ gây sụt áp lưới điện hoặc làm hư hỏng cuộn dây. Timer Omron H3CR-G8L-30 AC100-120 là thiết bị định thời chuyên dụng, được thiết kế để tối ưu hóa mạch khởi động Sao - Tam giác, giúp chuyển đổi giai đoạn vận hành một cách mượt mà, chính xác và an toàn tuyệt đối.

Điểm nổi bật của Timer Omron H3CR-G8L-30

Thiết kế chuyên biệt cho Star-Delta: Không giống như timer đa năng, model này tối ưu hóa cho việc ngắt tiếp điểm Sao và đóng tiếp điểm Tam giác với độ trễ an toàn, tránh ngắn mạch.
Độ tin cậy chuẩn công nghiệp: Với sai số vận hành chỉ ±0.2% FS, thiết bị đảm bảo mọi chu kỳ khởi động đều đồng nhất, bảo vệ tuổi thọ động cơ.
Vận hành bền bỉ: Tuổi thọ cơ học lên đến 20 triệu lần đóng ngắt, hoạt động ổn định trong môi trường nhà máy có độ nhiễu điện cao.
Lắp đặt linh hoạt: Sử dụng chuẩn socket 8 chân phổ biến, giúp kỹ thuật viên rút ngắn thời gian lắp đặt và thay thế khi bảo trì.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết giá trị
Model	H3CR-G8L-30 AC100-120
Điện áp nguồn định mức	100/110/120 VAC 50/60 Hz
Dải điện áp cho phép	85% đến 110% điện áp nguồn
Tiêu thụ điện năng	Khoảng 6 VA (tại 120 VAC) / 2.6 W
Chế độ vận hành	Sao - Tam giác (Star-delta) chuyên dụng
Đầu ra điều khiển	SPST-NO (Mạch khởi động Sao) & SPST-NO (Mạch Tam giác)
Thời gian chuyển đổi	0.05s, 0.1s, 0.25s, 0.5s, 0.75s và 1.0s
Sai số cài đặt	±5% FS ±50 ms tối đa
Nhiệt độ vận hành	-10 đến 55 ℃ (Độ ẩm 35-95% RH)
Cấp bảo vệ	IP40 (bề mặt bảng điều khiển)
Socket tương thích	P2CF-08, P2CF-08-E, PF085A, P3G-08, PL08

Lợi ích khi sử dụng Timer Omron H3CR-G8L-30

Bảo vệ động cơ toàn diện: Loại bỏ hiện tượng sốc điện khi khởi động, ngăn chặn cháy cuộn dây và giảm tải cho Aptomat tổng.
Tiết kiệm chi phí vận hành: Giảm thiểu rủi ro dừng máy đột ngột do sự cố điện, kéo dài chu kỳ bảo dưỡng thiết bị.
Vận hành an toàn: Cơ chế chống nhiễu điện từ cao, đảm bảo không bị nhảy thời gian sai lệch trong môi trường có nhiều biến tần.
Uy tín thương hiệu: Omron là tiêu chuẩn vàng toàn cầu, mang lại sự an tâm tuyệt đối về chất lượng và độ bền.

Hướng dẫn cài đặt và sử dụng (How-to)

Bước 1: Thiết lập thời gian: Xoay núm vặn trên mặt trước thiết bị để chọn dải thời gian chuyển đổi (0.5s - 120s) phù hợp với đặc tính tải của động cơ.
Bước 2: Lắp đặt phần cứng: Gắn Timer H3CR-G8L-30 vào socket 8 chân (Ví dụ: P2CF-08) đã được cố định chắc chắn trên thanh DIN rail.
Bước 3: Đấu nối điện: Kết nối nguồn AC100-120V. Đấu nối các tiếp điểm SPST-NO theo đúng sơ đồ mạch khởi động Sao - Tam giác của tủ điện.
Bước 4: Vận hành & Kiểm tra: Cấp nguồn, nhấn Start và theo dõi đèn LED trạng thái để xác nhận thời gian chuyển đổi từ Sao sang Tam giác diễn ra chính xác.

Sản phẩm sử dụng chung khuyến nghị

Để hệ thống vận hành đồng bộ và đạt hiệu quả cao nhất, Timer Omron H3CR-G8L-30 nên được kết hợp cùng:

Đế cắm (Socket): P2CF-08 hoặc PF085A giúp tiếp xúc điện ổn định và thay thế nhanh.
Khởi động từ (Contactor): Bộ 3 Contactor (Main, Star, Delta) để thực hiện chuyển hướng dòng điện.
Rơ le nhiệt: Bảo vệ quá tải cho động cơ trong suốt quá trình vận hành thực tế.

Ứng dụng thực tế của sản phẩm

Sản phẩm là sự lựa chọn hàng đầu cho các hệ thống điều khiển động cơ công suất lớn như:

Máy nén khí công nghiệp: Giúp khởi động êm, tránh gây sụt áp lưới điện nhà máy.
Trạm bơm nước quy mô lớn: Ứng dụng trong các hệ thống xử lý nước thải, bơm cấp nước thành phố.
Hệ thống HVAC: Điều khiển quạt thông gió công nghiệp, hệ thống điều hòa trung tâm tòa nhà.
Hệ thống băng tải nặng: Các dây chuyền vận chuyển hàng hóa trong kho vận, nhà máy sản xuất ô tô, thép.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi nên chọn H3CR-G8L-30 thay vì timer đa năng thông thường?
H3CR-G8L-30 được tối ưu cho mạch Sao-Tam giác với 2 đầu ra độc lập, đảm bảo việc ngắt Sao và đóng Tam giác diễn ra dứt khoát, loại bỏ rủi ro ngắn mạch mà timer đa năng không thể tối ưu hóa.

2. Model này có dùng được cho điện 220V tại Việt Nam không?
Không. Model này định mức 100-120VAC. Nếu cấp nguồn 220V sẽ gây cháy thiết bị ngay lập tức. Vui lòng liên hệ AUT VN để được tư vấn model 220VAC phù hợp.

3. Thời gian chuyển đổi lý tưởng cho động cơ là bao nhiêu?
Tùy thuộc vào tải, nhưng thông thường từ 0.05s đến 1.0s là khoảng an toàn để tránh hiện tượng phóng điện hồ quang khi chuyển trạng thái.

4. Tôi có thể lắp Timer này trực tiếp lên thanh Rail DIN không?
Bạn cần sử dụng kèm Socket (như P2CF-08) để gắn Timer lên rail một cách chắc chắn.

5. Độ chính xác của Timer Omron H3CR-G8L-30 là bao nhiêu?
Sai số vận hành cực thấp, chỉ ±0.2% FS, lý tưởng cho các quy trình sản xuất yêu cầu khắt khe về thời gian.

6. Làm sao để biết Timer đang ở trạng thái nào?
Bạn hãy quan sát đèn LED chỉ thị trên mặt thiết bị; đèn sẽ thay đổi màu hoặc trạng thái khi tiếp điểm chuyển từ Sao sang Tam giác.

7. Tuổi thọ của tiếp điểm là bao lâu?
Tuổi thọ điện đạt khoảng 100,000 lần vận hành với tải 5A tại 250VAC, đảm bảo hoạt động lâu dài.

8. AUT VN có cung cấp giấy tờ CO/CQ cho sản phẩm này không?
Có, AUT VN cam kết cung cấp đầy đủ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) chính hãng từ Omron.

9. Tôi nên dùng Socket nào tốt nhất cho Timer này?
Phổ biến và ổn định nhất hiện nay là P2CF-08 hoặc PF085A.

10. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Omron, hỗ trợ kỹ thuật 24/7 bởi đội ngũ chuyên gia của AUT VN.

11. Thiết bị có khả năng chống nhiễu không?
Có, dòng H3CR-G được thiết kế chống nhiễu điện từ tốt, không bị sai lệch thời gian khi làm việc gần biến tần.

12. Có thể điều chỉnh thời gian khi thiết bị đang chạy không?
Có thể, nhưng để đảm bảo độ chính xác tuyệt đối, chúng tôi khuyến nghị bạn nên ngắt nguồn trước khi điều chỉnh núm vặn.

Nguồn tham khảo: Omron Industrial Automation
