Nút nhấn Omron A22L-DY-24A-10M - Đèn Vàng, 1NO, Nhấn Nhả (Vòng Bảo Vệ Vuông)

Thương hiệu: Omron (Nhật Bản)
Model: A22L-DY-24A-10M
Đặc điểm: Đèn LED Vàng, tiếp điểm 1NO, kiểu nhấn nhả (Momentary)
An toàn: Tích hợp vòng bảo vệ vuông (Square guard) chống nhấn nhầm
Điện áp: 24VAC / 24VDC
Tiêu chuẩn: IP65 chống bụi và nước, lỗ lắp Phi 22mm

nhà chế tạo: Omron

SKU: A22L-DY-24A-10M

Tải xuống mẫu

Giá cũ: 984.600 ₫

Giá bán: 787.680 ₫

Số lượng:

Giới thiệu về Công tắc nút nhấn Omron A22L-DY-24A-10M

Trong các hệ thống điều khiển tự động hóa công nghiệp, việc đảm bảo tín hiệu vận hành chính xác và trực quan là điều tiên quyết. Công tắc nút nhấn Omron A22L-DY-24A-10M thuộc dòng A22L danh tiếng, được thiết kế để đáp ứng những môi trường làm việc khắc nghiệt nhất. Sản phẩm không chỉ đóng vai trò là một công tắc điều khiển mà còn là thiết bị hiển thị trạng thái thông qua đèn LED màu vàng, giúp người vận hành dễ dàng giám sát hệ thống, đảm bảo quy trình sản xuất diễn ra an toàn và liên tục.

Điểm nổi bật của sản phẩm

Độ bền chuẩn công nghiệp: Sản xuất bởi Omron Nhật Bản, đảm bảo tuổi thọ cơ học cực cao, hoạt động ổn định trong hàng triệu lần nhấn.
Vòng bảo vệ vuông (Square Guard): Một chi tiết cực kỳ quan trọng giúp loại bỏ rủi ro kích hoạt nhầm do va chạm vô ý, đặc biệt cần thiết trong các khu vực vận hành chật hẹp hoặc có nhiều thiết bị.
Hiển thị trực quan: Đèn LED màu vàng độ sáng cao, dễ dàng nhận diện trạng thái cảnh báo hoặc vận hành ngay cả trong môi trường ánh sáng phức tạp.
Kháng môi trường IP65: Khả năng chống bụi tuyệt đối và kháng tia nước áp lực thấp, cho phép lắp đặt tại các xưởng sản xuất thực phẩm, hóa chất hoặc môi trường ẩm ướt.
Tương thích linh hoạt: Kích thước lắp đặt tiêu chuẩn 22mm, dễ dàng thay thế hoặc nâng cấp cho hầu hết các loại tủ điện hiện nay.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	A22L-DY-24A-10M
Kiểu vận hành	Nhấn nhả (Momentary)
Thiết kế bảo vệ	Vòng bảo vệ vuông (Square guard type)
Màu sắc nút & đèn	Vàng (Yellow)
Cấu hình tiếp điểm	1NO (1 Tiếp điểm thường mở)
Loại đèn chiếu sáng	LED tích hợp
Điện áp định mức đèn	24 VAC / 24 VDC (±5%)
Dòng điện định mức đèn	8 mA
Định mức tiếp điểm (AC)	10A @ 24VAC; 1A @ 110VAC; 6A @ 220VAC; 3A @ 380VAC
Định mức tiếp điểm (DC)	10A @ 24VDC; 2A @ 110VDC; 0.6A @ 220VDC
Kiểu đấu nối	Terminal bắt vít (M3.5)
Cấp bảo vệ	IP65
Nhiệt độ vận hành	-20 đến 55 ℃
Khả năng chống rung/sốc	Chống rung 10-55 Hz; Chống sốc 1,000 m/s²

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi lựa chọn sản phẩm tại AUT VN

Khi quý khách mua nút nhấn nhả Omron A22L-DY-24A-10M tại AUT VN, chúng tôi cam kết mang lại giá trị vượt trội:

Hàng chính hãng 100%: Đầy đủ giấy tờ CO/CQ, đảm bảo chất lượng tuyệt đối từ Omron Nhật Bản.
Giá thành tối ưu: Chính sách chiết khấu hấp dẫn cho đại lý, đơn vị thi công tủ điện và nhà thầu công nghiệp.
Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư am hiểu về thiết bị điều khiển sẽ hỗ trợ bạn chọn đúng mã sản phẩm cho nhu cầu thực tế.
Giao hàng hỏa tốc: Hệ thống kho vận linh hoạt, giao hàng nhanh chóng để không làm gián đoạn tiến độ dự án của bạn.

Hướng dẫn lắp đặt và vận hành (How-to)

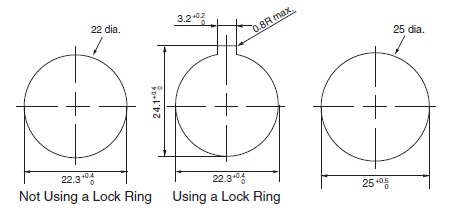

Bước 1: Sử dụng mũi khoét lỗ 22mm để tạo vị trí lắp đặt trên mặt tủ điện hoặc bảng điều khiển.
Bước 2: Đặt thân nút nhấn vào lỗ, căn chỉnh cho cân đối và siết chặt đai ốc cố định từ phía sau để đảm bảo độ kín IP65.
Bước 3: Kết nối nguồn điện 24VAC hoặc 24VDC vào hai cực của đèn LED để cấp nguồn chiếu sáng.
Bước 4: Đấu nối dây tín hiệu vào tiếp điểm 1NO theo sơ đồ mạch điều khiển của hệ thống (PLC, Relay...).
Bước 5: Cấp nguồn và nhấn thử để kiểm tra độ nhạy của nút nhấn và độ sáng của đèn LED trước khi đưa vào vận hành chính thức.

Sản phẩm thường sử dụng chung

Để xây dựng một hệ thống điều khiển hoàn chỉnh, Omron A22L-DY-24A-10M thường được kết hợp cùng:

Bộ nguồn DC 24V: Cung cấp nguồn ổn định cho đèn LED và tín hiệu PLC.
Relay trung gian Omron: Dùng để khuếch đại tín hiệu từ nút nhấn điều khiển các tải lớn hơn.
PLC (Siemens, Mitsubishi, Omron): Tiếp nhận tín hiệu từ tiếp điểm 1NO để thực hiện lệnh lập trình.
Nút nhấn dừng khẩn cấp (Emergency Stop): Lắp đặt song song để đảm bảo an toàn tuyệt đối cho máy móc.

Ứng dụng thực tế của sản phẩm

Nhờ độ bền và tính năng an toàn cao, sản phẩm được ứng dụng rộng rãi trong:

Tủ điện điều khiển: Sử dụng làm nút nhấn khởi động hoặc nút chọn chế độ vận hành trong nhà máy.
Dây chuyền sản xuất: Điều khiển băng tải, máy đóng gói thực phẩm, linh kiện điện tử.
Máy công cụ CNC: Lắp đặt trên bảng điều khiển máy cắt, máy phay, máy dập công nghiệp.
Hệ thống quản lý tòa nhà: Điều khiển chiếu sáng, thông gió hoặc hệ thống cảnh báo trong Smart Building.

Câu hỏi thường gặp (FAQ)

1. Nút nhấn A22L-DY-24A-10M là loại nhấn giữ hay nhấn nhả?

Đây là loại nhấn nhả (Momentary). Tức là khi bạn nhấn vào, tiếp điểm sẽ đóng; khi buông tay, nút sẽ tự động bật trở lại vị trí ban đầu và ngắt tín hiệu.

2. Đèn LED của sản phẩm có thể dùng cho cả điện xoay chiều và một chiều không?

Có, sản phẩm hỗ trợ linh hoạt cho cả 24VAC và 24VDC (sai số ±5%), rất tiện lợi cho nhiều loại nguồn điện công nghiệp.

3. Ý nghĩa của vòng bảo vệ vuông (Square guard) là gì?

Vòng bảo vệ vuông bao quanh nút nhấn nhằm ngăn chặn việc vô tình chạm tay hoặc vật thể va quệt làm kích hoạt nút, giúp tăng cường an toàn cho hệ thống điều khiển.

4. Tiếp điểm 1NO hoạt động như thế nào?

1NO (Normally Open) là tiếp điểm thường mở. Ở trạng thái bình thường, mạch hở. Khi bạn nhấn nút, mạch sẽ đóng lại để cho phép dòng điện đi qua và truyền tín hiệu.

5. Sản phẩm có chịu được môi trường nhiều bụi và nước không?

Hoàn toàn được. Với tiêu chuẩn IP65, sản phẩm chống bụi tuyệt đối và kháng được các tia nước áp lực thấp, phù hợp với môi trường nhà xưởng công nghiệp.

6. Tại sao tôi nên chọn màu vàng cho nút nhấn này?

Trong quy chuẩn công nghiệp, màu vàng thường được dùng để chỉ các trạng thái cảnh báo, lưu ý hoặc các lệnh vận hành đặc biệt cần sự chú ý của công nhân.

7. Tôi có thể lắp nút nhấn này vào lỗ phi 25mm được không?

Sản phẩm thiết kế cho lỗ phi 22mm. Nếu lỗ của bạn là 25mm, bạn cần sử dụng thêm vòng đệm chuyển đổi để đảm bảo nút nhấn được cố định chắc chắn và giữ được độ kín IP65.
