Nút Nhấn Giữ Omron A22L-DY-24A-11A Đèn Vàng 24V, 1NO+1NC, IP65 Chống Nước

Thương hiệu: Omron (Nhật Bản) - Chính hãng
Kiểu vận hành: Nút nhấn giữ (Alternate/Push-lock) duy trì trạng thái
Tính năng an toàn: Thiết kế Square Full-Guard chống nhấn nhầm tuyệt đối
Đèn chỉ thị: LED màu vàng, điện áp 24VAC/VDC siêu sáng
Cấu hình tiếp điểm: 1NO + 1NC (1 Thường Mở + 1 Thường Đóng)
Tiêu chuẩn bảo vệ: IP65 kháng nước, chống bụi công nghiệp
Kích thước lắp đặt: Lỗ khoan Ø22mm hoặc Ø25mm

nhà chế tạo: Omron

SKU: A22L-DY-24A-11A

Tải xuống mẫu

Giá cũ: 1.349.850 ₫

Giá bán: 1.079.880 ₫

Giới thiệu Nút nhấn giữ Omron A22L-DY-24A-11A chuyên dụng

Nút nhấn Omron A22L-DY-24A-11A là dòng công tắc nút nhấn cao cấp được thiết kế để đáp ứng các tiêu chuẩn khắt khe nhất trong tủ điện điều khiển công nghiệp. Với sự kết hợp giữa khả năng vận hành bền bỉ của thương hiệu Omron và thiết kế bảo vệ thông minh, sản phẩm này không chỉ là một thiết bị điều khiển mà còn là giải pháp nâng cao an toàn vận hành cho hệ thống máy móc. Đặc biệt, với cấu hình đèn LED vàng 24V và tiếp điểm kép, thiết bị giúp người vận hành nhận diện trạng thái hệ thống tức thì và chính xác. Sản phẩm hiện đang được phân phối chính hãng bởi AUT VN với đầy đủ chứng nhận CO/CQ.

Điểm nổi bật của Omron A22L-DY-24A-11A

Thiết kế Square Full-Guard: Vòng bảo vệ dạng vuông bao quanh giúp ngăn chặn các tác động vô tình từ tay hoặc vật dụng, đảm bảo quy trình sản xuất không bị gián đoạn do nhấn nhầm.
Đèn LED cảnh báo màu vàng: Ánh sáng vàng giúp phân biệt rõ ràng giữa các trạng thái vận hành và cảnh báo, cực kỳ hiệu quả trong môi trường nhà xưởng thiếu sáng.
Độ bền chuẩn IP65: Khả năng chống bụi hoàn toàn và chịu được tia nước phun, cho phép lắp đặt an toàn trong môi trường ẩm ướt hoặc nhiều bụi bẩn.
Tối ưu hóa đấu nối: Với cấu hình 1NO + 1NC, bạn có thể vừa điều khiển thiết bị chính (như Relay/Contactor), vừa gửi tín hiệu phản hồi về PLC trong cùng một lần nhấn.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết kỹ thuật
Model	A22L-DY-24A-11A
Loại sản phẩm	Công tắc nút nhấn có đèn (Illuminated Pushbutton Switch)
Chế độ vận hành	Nút nhấn giữ (Alternate)
Màu sắc đèn	Vàng (Yellow)
Điện áp định mức đèn	24 VAC/VDC ±5%
Dòng điện định mức đèn	8 mA
Cấu hình tiếp điểm	1NO + 1NC (1 Thường Mở + 1 Thường Đóng)
Khả năng chịu tải AC	10A (24VAC) / 6A (220VAC) / 3A (380VAC)
Khả năng chịu tải DC	10A (24VDC) / 0.6A (220VDC)
Điện áp cách điện	2500 VAC (50/60 Hz, 1 phút)
Cấp bảo vệ	IP65 (Chống bụi và tia nước)

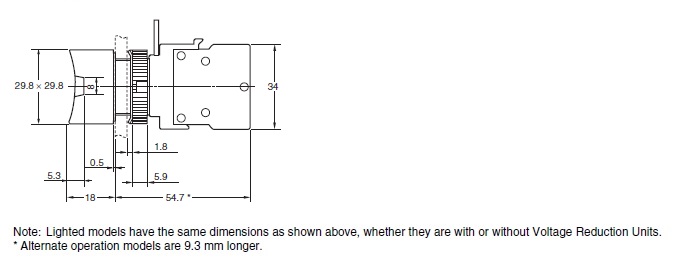

Kích thước lắp đặt	Ø22mm hoặc Ø25mm

Lợi ích khi sử dụng Omron A22L-DY-24A-11A

An toàn tuyệt đối: Thiết kế Full-Guard loại bỏ rủi ro dừng máy hoặc khởi động máy ngoài ý muốn.
Nhận diện nhanh: Đèn LED vàng siêu sáng giúp kỹ thuật viên nhận biết trạng thái "đang giữ" của nút nhấn từ xa.
Tuổi thọ cao: Vật liệu cao cấp chống ăn mòn, chịu được môi trường công nghiệp khắc nghiệt.
Lắp đặt linh hoạt: Tương thích với hầu hết các loại mặt tủ điện tiêu chuẩn hiện nay.

Hướng dẫn lắp đặt và sử dụng (How-to)

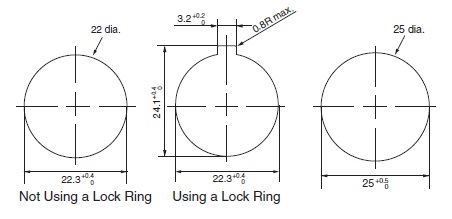

Bước 1: Khoan lỗ: Sử dụng mũi khoan chuyên dụng tạo lỗ Ø22mm hoặc Ø25mm trên mặt tủ điện.
Bước 2: Lắp đặt: Đưa đầu nút nhấn A22L-DY qua lỗ khoan, căn chỉnh cho thẳng và siết chặt đai ốc cố định từ phía sau.
Bước 3: Đấu nối tiếp điểm: Kết nối dây dẫn vào chân tiếp điểm 1NO (Thường mở) và 1NC (Thường đóng) theo sơ đồ mạch điều khiển.
Bước 4: Đấu nối đèn: Cấp nguồn 24VAC/VDC vào hai chân đèn LED để kích hoạt hiển thị.
Bước 5: Kiểm tra: Nhấn nút để kiểm tra trạng thái giữ (lock) và đèn sáng, sau đó nhấn lần nữa để nhả nút.

Sản phẩm liên quan (isRelatedTo)

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:

Tủ điều khiển PLC: Dùng làm nút nhấn duy trì trạng thái chạy/dừng máy.
Hệ thống cảnh báo: Sử dụng đèn vàng để báo hiệu trạng thái chờ hoặc cảnh báo vận hành.
Máy móc công nghiệp: Lắp đặt trên các máy CNC, máy đóng gói, băng tải trong môi trường nhiều bụi và ẩm.
Hệ thống điện tòa nhà: Điều khiển chiếu sáng hoặc thông gió tập trung.

Câu hỏi thường gặp (FAQ)

1. Nút nhấn giữ (Alternate) khác gì nút nhấn nhả (Momentary)?
Nút nhấn giữ (như A22L-DY-24A-11A) khi nhấn vào sẽ khóa ở trạng thái đó cho đến khi nhấn lần nữa mới nhả ra. Nút nhấn nhả chỉ tác động khi bạn đang giữ ngón tay trên nút.

2. Tiêu chuẩn IP65 có ý nghĩa gì?
IP65 nghĩa là thiết bị chống bụi hoàn toàn và chống lại các tia nước phun từ mọi hướng, rất an toàn cho môi trường công nghiệp.

3. Đèn LED 24V của sản phẩm dùng được cho cả AC và DC không?
Có, sản phẩm hỗ trợ điện áp 24VAC/VDC ±5%.

4. Cấu hình 1NO + 1NC hoạt động như thế nào?
1NO (Thường Mở) sẽ đóng lại khi nhấn, 1NC (Thường Đóng) sẽ mở ra khi nhấn. Điều này cho phép bạn điều khiển đồng thời hai mạch độc lập.

5. Thiết kế Square Full-Guard có tác dụng gì?
Đây là vòng bảo vệ vuông xung quanh nút nhấn, giúp ngăn chặn việc vô tình chạm tay vào làm thay đổi trạng thái máy, tăng tính an toàn.

6. Sản phẩm này có dễ lắp đặt không?
Rất dễ, bạn chỉ cần khoan lỗ Ø22mm hoặc Ø25mm và siết đai ốc cố định.

7. Tôi có thể thay đổi màu đèn LED sang màu khác không?
Mã A22L-DY mặc định là màu vàng. Nếu bạn cần màu khác, vui lòng liên hệ AUT VN để được tư vấn mã sản phẩm tương ứng.

8. Omron A22L-DY-24A-11A có bền không?
Đây là dòng sản phẩm công nghiệp cao cấp của Omron Nhật Bản, nổi tiếng với độ bền cơ học và điện cực cao.

9. AUT VN có cung cấp chứng chỉ CO/CQ cho sản phẩm này không?
Có, AUT VN cung cấp đầy đủ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) cho sản phẩm chính hãng.

10. Nếu tôi muốn mua số lượng lớn cho dự án thì có chiết khấu không?
Có, quý khách vui lòng liên hệ bộ phận kinh doanh của AUT VN để nhận báo giá chiết khấu tốt nhất.

Nguồn tham khảo: Omron Industrial Automation
