Công tắc hành trình Omron X-10GM22 - 10A, Tiếp điểm SPDT, Cần gạt con lăn ngược bền bỉ

Dòng định mức: 10A tại 125VDC (Khả năng chịu tải cao)
Cấu hình tiếp điểm: SPDT (Một cực, hai hướng)
Kiểu tác động: Cần gạt con lăn ngược (Reverse hinge roller lever)
Kết nối: Chân hàn (Solder terminal) loại to, chắc chắn
Thương hiệu: Omron chính hãng, độ bền công nghiệp

nhà chế tạo: Omron

SKU: X-10GM22

Tải xuống mẫu

Giá cũ: 585.450 ₫

Giá bán: 468.360 ₫

Số lượng:

Giới thiệu về Công tắc hành trình Omron X-10GM22

Công tắc hành trình Omron X-10GM22 là giải pháp điều khiển chính xác cao được thiết kế cho các hệ thống tự động hóa công nghiệp. Với cấu tạo cần gạt con lăn ngược đặc trưng, sản phẩm cho phép phát hiện vị trí của vật thể một cách nhạy bén và chính xác. Đây là lựa chọn hàng đầu cho các kỹ sư khi cần một thiết bị đóng ngắt bền bỉ, chịu tải lớn và hoạt động ổn định trong môi trường khắc nghiệt.

Điểm nổi bật của Omron X-10GM22

Khả năng chịu tải ấn tượng: Với dòng định mức lên đến 10A, X-10GM22 dễ dàng điều khiển các tải điện lớn mà không gây hư hỏng tiếp điểm.
Độ bền cơ học cao: Cần gạt bằng thép không gỉ kết hợp con lăn nhựa chất lượng cao giúp giảm ma sát và tăng tuổi thọ sản phẩm.
Thiết kế SPDT linh hoạt: Cho phép tùy chọn cấu hình thường đóng (NC) hoặc thường mở (NO) tùy theo nhu cầu mạch điều khiển.
Hoạt động ổn định: Chịu được nhiệt độ từ -25 đến 80°C, phù hợp với nhiều điều kiện vận hành thực tế tại Việt Nam.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	X-10GM22
Bộ phận tác động (Actuator)	Cần gạt con lăn ngắn ngược (Reverse short hinge roller lever) - Đường kính 9.5mm x 4mm, thép không gỉ, con lăn nhựa, bán kính cong R18.5
Cấu hình tiếp điểm	SPDT (Single-Pole, Double-Throw) - Tiếp điểm Bạc (Ag)
Khoảng cách tiếp điểm (Chuẩn)	0.9 mm
Kiểu đấu nối (Terminal)	Chân hàn (Solder terminal)
Dòng định mức (Rated current)	10 A
Định mức DC (Tải không cảm)	10 A tại 8VDC, 14VDC, 30VDC, 125VDC; 3 A tại 250VDC
Dòng khởi động (Inrush current)	NC: 30 A max / NO: 15 A max
Nhiệt độ môi trường	-25 đến 80 ℃ (không đóng băng hoặc ngưng tụ)
Độ ẩm môi trường	35 đến 85 %
Cấp bảo vệ	IP00

Lợi ích khi sử dụng Omron X-10GM22

Tiết kiệm chi phí bảo trì: Nhờ độ bền vượt trội, bạn sẽ giảm thiểu tần suất thay thế linh kiện trong dây chuyền sản xuất.
Đảm bảo an toàn hệ thống: Phản hồi chính xác giúp ngăn chặn các sự cố va chạm hoặc quá hành trình trong máy móc.
Dễ dàng tích hợp: Chân hàn loại to giúp việc kết nối dây dẫn trở nên chắc chắn, chống rung lắc tốt.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Xác định vị trí: Đặt công tắc tại vị trí mà vật thể cần phát hiện sẽ tác động trực tiếp vào con lăn.

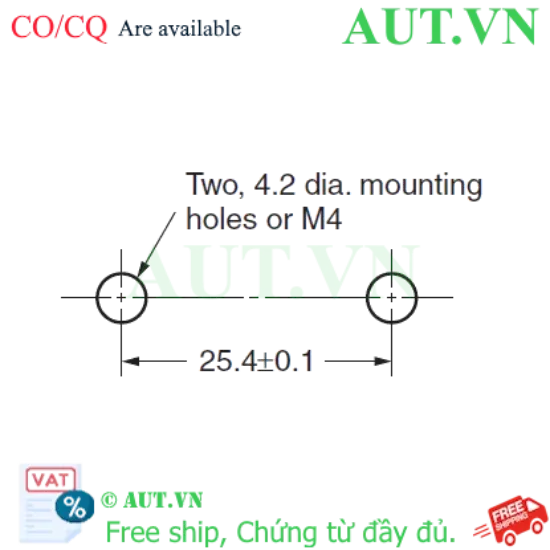

Bước 2: Cố định thiết bị: Sử dụng vít bắt cố định thân công tắc lên bề mặt giá đỡ (lắp bề mặt).
Bước 3: Đấu nối dây: Tùy vào yêu cầu mạch (Thường đóng hoặc Thường mở), thực hiện hàn dây dẫn vào các chân terminal tương ứng.
Bước 4: Kiểm tra: Cấp nguồn và thử tác động cơ học để đảm bảo tín hiệu đóng/ngắt hoạt động đúng logic.

Sản phẩm sử dụng chung (Related Products)

Để hệ thống vận hành hoàn hảo, Omron X-10GM22 thường được kết hợp với:

Relay trung gian Omron: Để khuếch đại tín hiệu điều khiển.
Bộ nguồn DC 24V: Cung cấp nguồn nuôi ổn định cho mạch cảm biến.
Đầu cốt (Crimping Terminals): Giúp kết nối dây dẫn vào chân hàn chuyên nghiệp và an toàn hơn.

Ứng dụng thực tế của sản phẩm

Máy CNC và máy công cụ: Làm công tắc giới hạn hành trình cho trục X, Y, Z.
Hệ thống băng tải: Phát hiện sản phẩm đến vị trí dừng hoặc phân loại.
Cánh tay Robot: Xác định vị trí Home (vị trí gốc) của khớp nối.
Thiết bị đóng gói: Kích hoạt chu kỳ dán nhãn hoặc đóng gói tự động.

Câu hỏi thường gặp (FAQ)

1. Omron X-10GM22 có khác gì với các dòng X-10 khác?
Điểm khác biệt chính là cần gạt con lăn ngược (Reverse roller lever), giúp tối ưu hóa việc phát hiện vật thể từ hướng ngược lại so với cần gạt thông thường.

2. Sản phẩm có chịu được nước không?
X-10GM22 có chuẩn IP00, nghĩa là không chống nước. Nếu dùng trong môi trường ẩm ướt, bạn nên lắp trong hộp bảo vệ.

3. Tôi có thể dùng cho điện AC 220V không?
Sản phẩm này tối ưu cho tải DC. Vui lòng kiểm tra kỹ bảng thông số định mức AC trong catalogue của hãng trước khi sử dụng.

4. Chân hàn loại to có ưu điểm gì?
Giúp tăng diện tích tiếp xúc, chịu lực kéo tốt hơn và cho phép sử dụng các loại dây dẫn có tiết diện lớn hơn.

5. Làm sao để biết hàng chính hãng Omron?
Sản phẩm chính hãng cung cấp bởi AUT VN sẽ có đầy đủ CO/CQ và tem nhãn rõ ràng từ nhà sản xuất.

6. Tuổi thọ của công tắc này là bao lâu?
Tuổi thọ phụ thuộc vào tải điện và tần suất tác động, nhưng dòng X-10 nổi tiếng với hàng triệu lần đóng ngắt cơ học.

7. SPDT nghĩa là gì?
Single Pole Double Throw: Một cực, hai hướng. Bạn có thể chọn một chân chung (COM) kết nối với chân thường đóng (NC) hoặc thường mở (NO).

8. Sản phẩm có sẵn hàng tại AUT VN không?
Chúng tôi luôn cố gắng duy trì kho hàng lớn. Vui lòng liên hệ Zalo 0968.053.025 để check tình trạng thực tế.

9. Thời gian bảo hành là bao lâu?
Sản phẩm được bảo hành theo chính sách tiêu chuẩn của Omron cho lỗi từ nhà sản xuất.

10. Tôi có thể mua số lượng lớn cho nhà máy không?
Có, AUT VN hỗ trợ cung cấp số lượng lớn với giá cạnh tranh và xuất hóa đơn VAT đầy đủ.

Nguồn tham khảo: Omron Global Official Website
