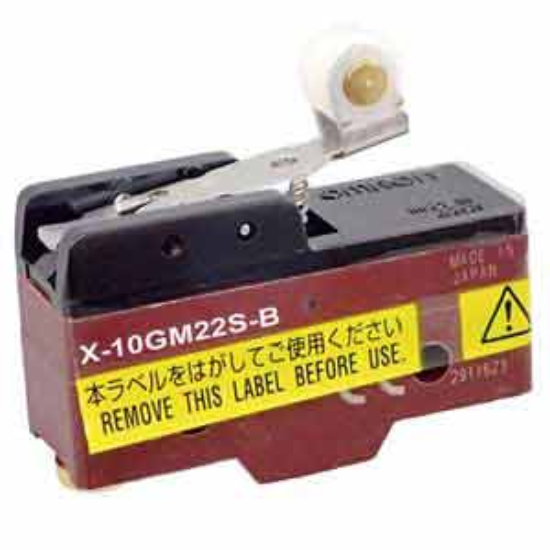

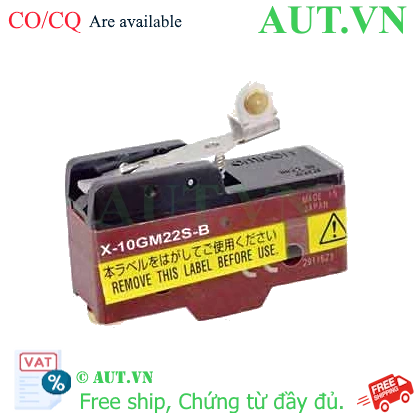

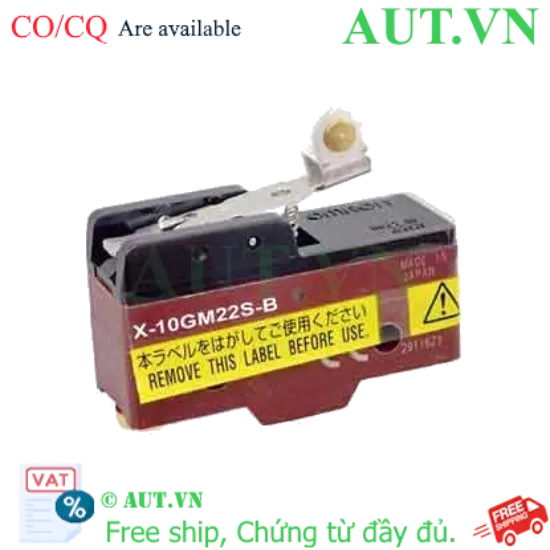

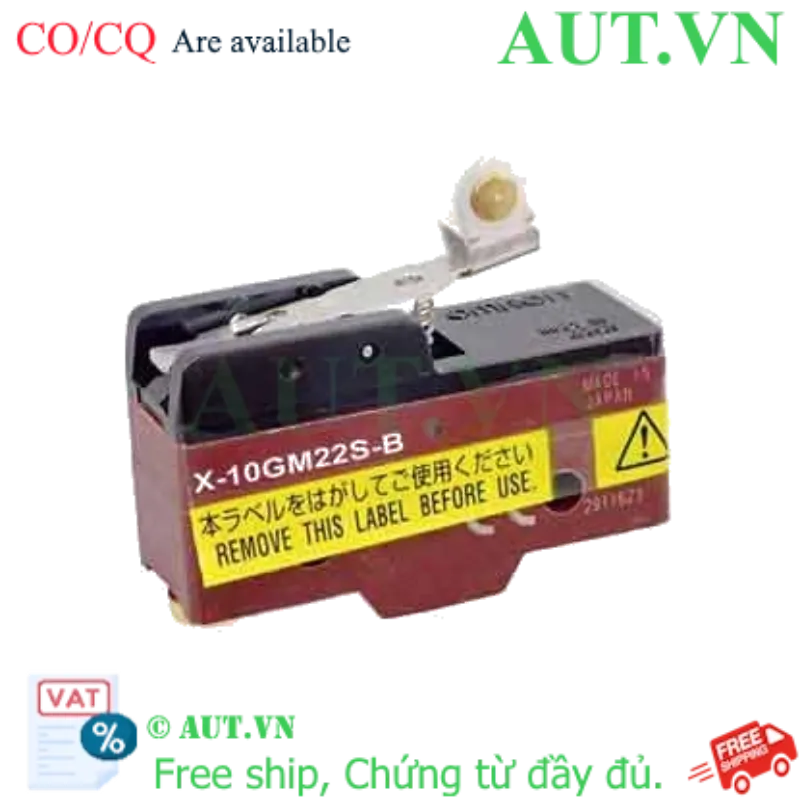

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kiểm soát chính xác vị trí của các bộ phận chuyển động là yếu tố then chốt để đảm bảo an toàn vận hành và tối ưu hiệu suất máy móc. Công tắc hành trình Omron X-10GM22S-B là giải pháp thiết bị điện cao cấp, cung cấp độ tin cậy tuyệt đối trong việc phát hiện vật thể và giới hạn hành trình cơ khí, giúp bảo vệ thiết bị khỏi các va chạm ngoài ý muốn.
Điểm nổi bật của Omron X-10GM22S-B
- Độ bền công nghiệp vượt trội: Được chế tạo từ vật liệu cao cấp, có khả năng chịu đựng môi trường làm việc khắc nghiệt, rung động mạnh và tần suất đóng cắt cao.
- Độ chính xác cực cao: Thiết kế cần gạt con lăn ngược giúp tiếp nhận tín hiệu chính xác ngay cả với các chuyển động phức tạp hoặc không đồng nhất của vật thể.
- Tiêu chuẩn quốc tế khắt khe: Sản phẩm đạt các chứng nhận CE, CSA, UL, đảm bảo tính an toàn và tương thích cao cho mọi dự án lắp ráp máy móc toàn cầu.
- Thiết kế tối ưu hóa: Kích thước nhỏ gọn, kiểu lắp bề mặt linh hoạt, phù hợp cho cả những không gian lắp đặt hạn chế trong tủ điện hoặc trên thân máy.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | X-10GM22S-B |
| Kiểu tác động (Actuator Type) | Cần gạt con lăn ngược (Reverse hinge roller lever) |
| Cấu hình tiếp điểm | SPDT (Single Pole Double Throw) |
| Dòng điện định mức | 10A tại 125VDC |
| Lực tác động (Operating Force) | 6.86N |
| Phương pháp kết nối | Chân hàn (Solder terminals) loại lớn |
| Cách thức lắp đặt | Lắp bề mặt (Surface mounting) |
| Chiều dài cần gạt | 18.5mm |
| Khoảng cách vượt giới hạn (Overtravel) | 2mm |
| Nhiệt độ vận hành | -25°C đến 80°C |
| Độ ẩm cho phép | 35% - 85% RH |
| Cấp độ bảo vệ | IP00 |
| Kích thước thân | 49.2mm x 24.2mm x 17.45mm |
Lợi ích khi đầu tư sử dụng X-10GM22S-B
- Tối ưu hóa độ chính xác: Tín hiệu phản hồi tức thì giúp loại bỏ sai số trong quá trình vận hành máy móc tự động, đảm bảo tính đồng nhất của sản phẩm.
- Tiết kiệm chi phí vận hành: Độ bền cơ học cao giúp giảm thiểu thời gian dừng máy (downtime) và giảm chi phí bảo trì, thay thế linh kiện định kỳ.
- Kết nối bền bỉ: Thiết kế chân hàn loại lớn đảm bảo tiếp xúc điện ổn định, chịu được rung động mạnh trong môi trường công nghiệp mà không gây nóng hoặc lỏng lẻo.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Xác định vị trí lắp đặt: Lắp đặt công tắc sao cho điểm tiếp xúc của vật thể tác động trực tiếp và chuẩn xác vào con lăn của cần gạt để tránh lực tác động lệch tâm.
- Bước 2: Cố định thiết bị: Sử dụng vít chuyên dụng để cố định thân công tắc lên bề mặt máy theo đúng hướng cần gạt hướng về phía vật thể.
- Bước 3: Kết nối điện: Thực hiện hàn dây dẫn vào các chân hàn (Solder terminals). Lưu ý kiểm tra kỹ sơ đồ chân SPDT để tránh đấu nối nhầm mạch gây ngắn mạch.
- Bước 4: Kiểm tra lực tác động: Đảm bảo lực tác động từ vật thể không vượt quá ngưỡng 6.86N để bảo vệ tuổi thọ cơ khí của cần gạt.
- Bước 5: Hiệu chỉnh và vận hành thử: Chạy thử hành trình máy để kiểm tra điểm ngắt/mở và hiệu chỉnh vị trí lắp đặt sao cho tối ưu nhất.
Sản phẩm sử dụng cùng (isRelatedTo)
Để tăng cường khả năng bảo vệ và tối ưu hóa hiệu suất, quý khách nên kết hợp sử dụng cùng:
- Nắp che bảo vệ Terminal Omron: AP1-A, AP1-B, AP-A, AP-B, AP-Z.
- Các dòng Relay trung gian của Omron để điều khiển các tải lớn hoặc cách ly mạch điều khiển.
Ứng dụng thực tế (Application)
- Ngành đóng gói: Kiểm soát vị trí bao bì, kích hoạt cơ cấu đóng nắp hoặc hàn nhiệt tự động.
- Robot công nghiệp: Giới hạn hành trình an toàn cho các khớp nối, ngăn ngừa va chạm quá mức cho cánh tay robot.
- Hệ thống băng tải: Phát hiện vật cản, đếm sản phẩm hoặc xác định điểm dừng của băng tải.
- Máy gia công CNC: Xác định chính xác vị trí gốc (Home position) cho các trục chuyển động X, Y, Z.
Câu hỏi thường gặp (FAQ)
1. Sản phẩm X-10GM22S-B có phải hàng chính hãng Omron không?
Hoàn toàn chính hãng. AUT VN cam kết cung cấp sản phẩm Omron Nhật Bản 100%, đầy đủ chứng chỉ CO/CQ.
2. Tiếp điểm SPDT có ý nghĩa gì trong lắp đặt?
SPDT (Single Pole Double Throw) là loại tiếp điểm một cực hai hướng, cho phép bạn linh hoạt chuyển đổi giữa hai mạch điện khác nhau (thường dùng cho mạch NO và NC).
3. Tôi có thể sử dụng sản phẩm này cho nguồn điện 220V AC không?
Thông số định mức chính là 10A tại 125VDC. Để sử dụng cho điện AC cao áp (như 220V), bạn nên sử dụng qua Relay trung gian để đảm bảo an toàn và tăng tuổi thọ tiếp điểm.
4. Cấp độ bảo vệ IP00 có nghĩa là gì?
IP00 nghĩa là thiết bị không có khả năng chống bụi và chống nước. Quý khách cần lắp đặt trong tủ điện hoặc môi trường khô ráo, sạch sẽ.
5. Chân hàn (Solder terminal) có ưu điểm gì so với chân cắm?
Chân hàn giúp kết nối cực kỳ chắc chắn, chịu được rung động mạnh và dòng điện cao mà không bị lỏng lẻo.
6. Lực tác động 6.86N là lực tối đa hay lực cần thiết?
Đây là lực tác động tối đa mà cơ cấu cần gạt có thể chịu được. Quý khách nên điều chỉnh hành trình máy sao cho lực tác động nằm trong ngưỡng an toàn này.
7. Làm sao để phân biệt hàng Omron thật tại AUT VN?
Hàng chính hãng có tem mác sắc nét, vỏ nhựa chịu lực cao, độ hoàn thiện cơ khí cực kỳ chính xác và đi kèm đầy đủ giấy tờ nhập khẩu chính ngạch.
8. Sản phẩm này có chế độ bảo hành không?
Có, sản phẩm được bảo hành theo tiêu chuẩn chính hãng của Omron thông qua hệ thống phân phối của AUT VN.
9. AUT VN có hỗ trợ giao hàng hỏa tốc không?
Chúng tôi luôn có sẵn hàng tại kho và hỗ trợ giao hàng nhanh chóng trên toàn quốc cho các dự án công nghiệp cần gấp.
10. Tôi cần hỗ trợ kỹ thuật về sơ đồ đấu nối thì liên hệ ai?
Đội ngũ kỹ sư chuyên nghiệp của AUT VN luôn sẵn sàng tư vấn kỹ thuật 24/7 qua Hotline/Zalo: 0968.053.025.
