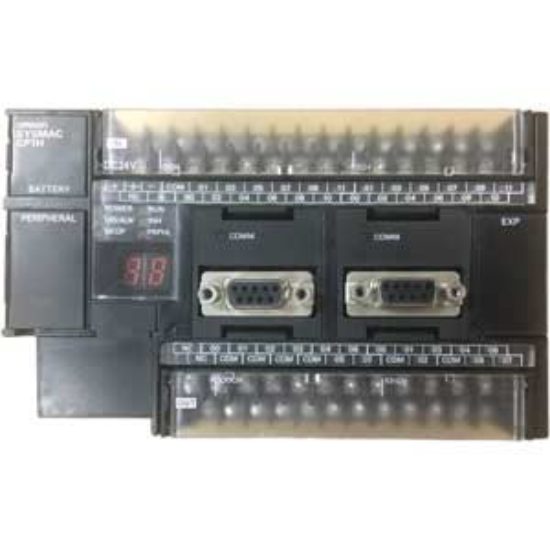

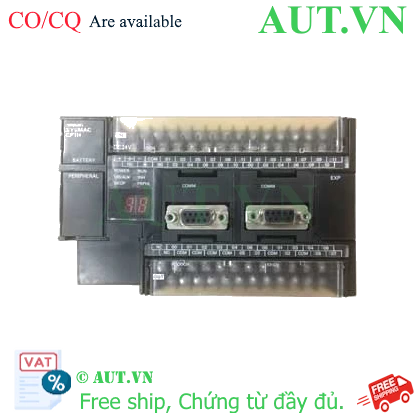

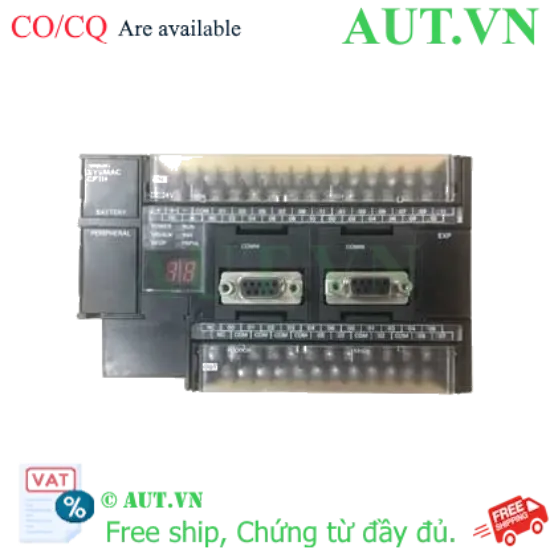

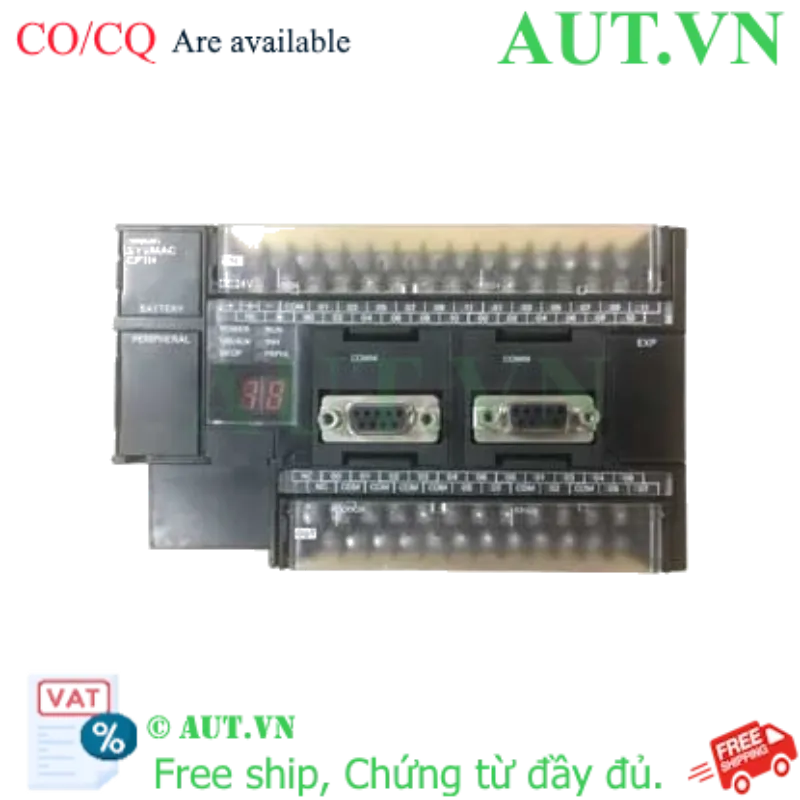

| Model | CP1H-XA40DR-A |
| Loại | Nhỏ gọn |
| Nguồn cấp | 100...240VAC |
| Số ngõ vào digital | 24 |
| Số ngõ ra digital | 16 |
| Số ngõ vào analog | 4 |
| Số ngõ ra analog | 2 |
| Bộ nhớ | 20Ksteps |
| Phụ kiện đi kèm | No |
| Phụ kiện mua rời | Pin: CJ1W-BAT01, Thanh ray DIN: PFP-100N, Thanh ray DIN: PFP-100N2, Th anh ray DIN: PFP-50N, Thanh ray DIN: HYBT-01, Thanh ray DIN: TC 5x35x1000-Aluminium, Thanh ray DIN: TC 5x35x1000-Steel, Thanh ray DIN: TH35-7.5AI, Thanh ray DIN: TH35-7.5Fe, Chặn thanh ray: BIZ-07, Chặn thanh ray: HYBT-07, Chặn thanh ray: PFP-M [...] |

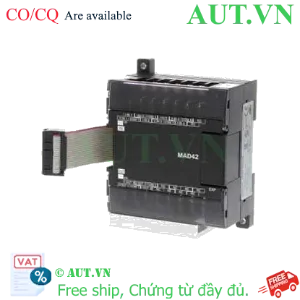

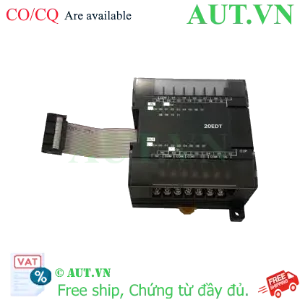

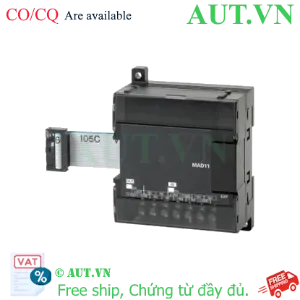

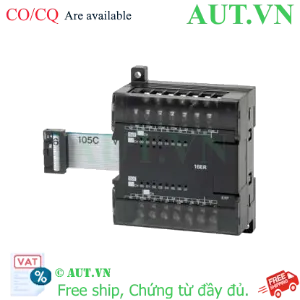

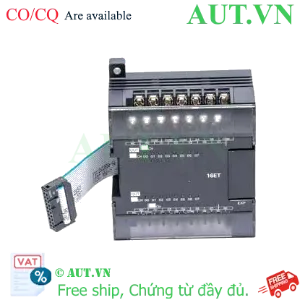

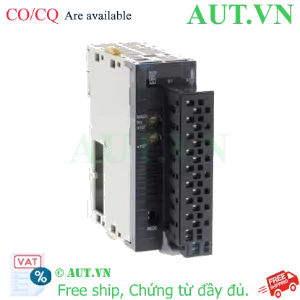

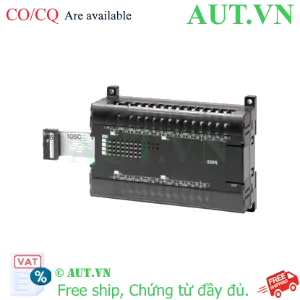

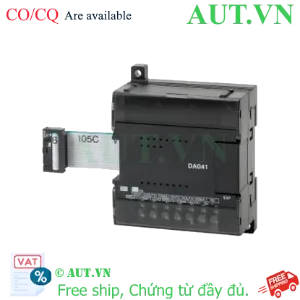

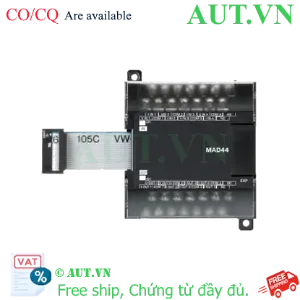

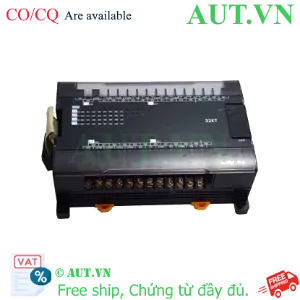

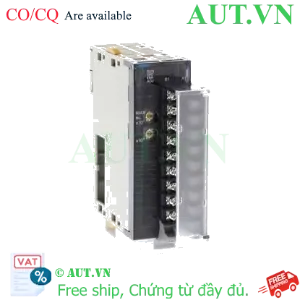

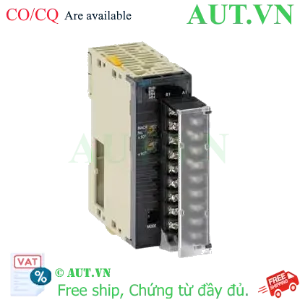

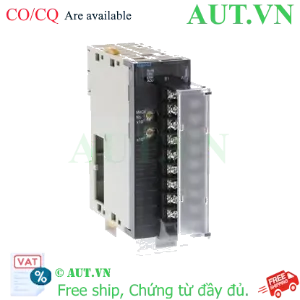

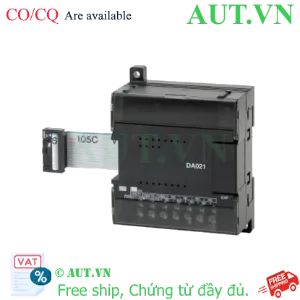

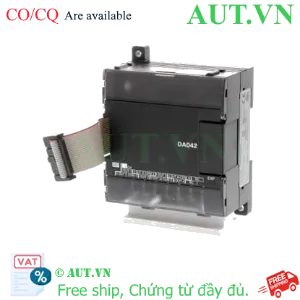

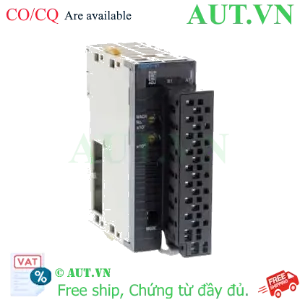

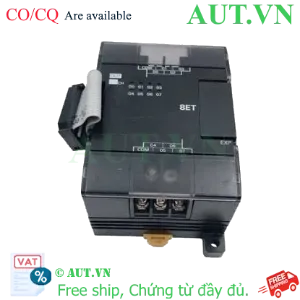

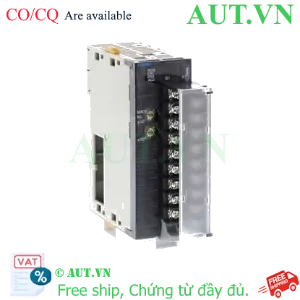

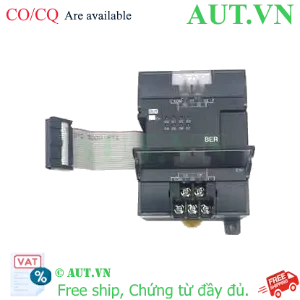

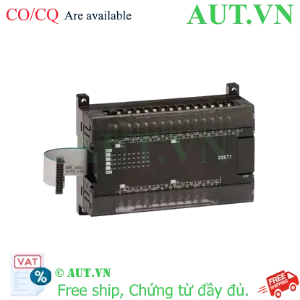

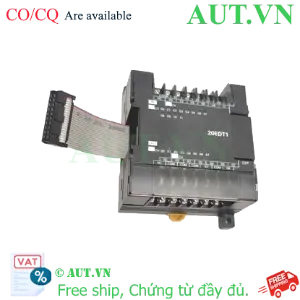

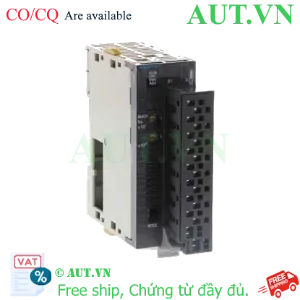

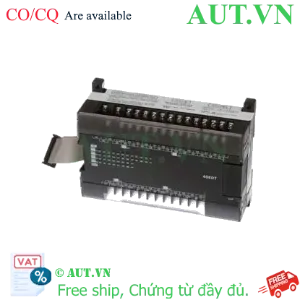

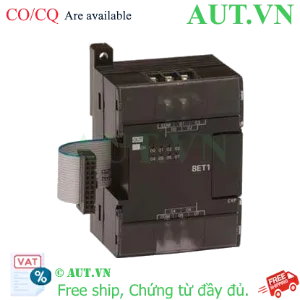

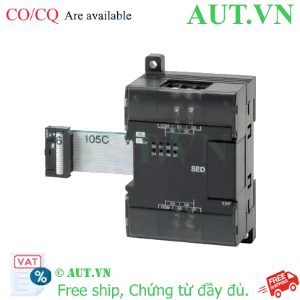

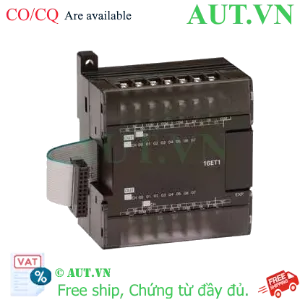

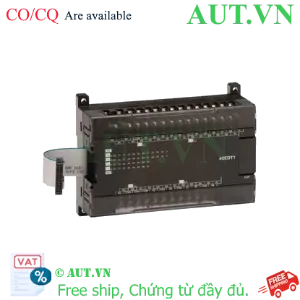

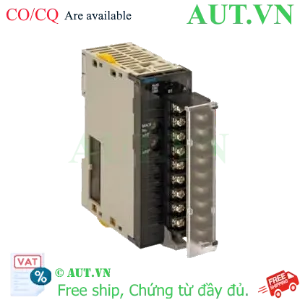

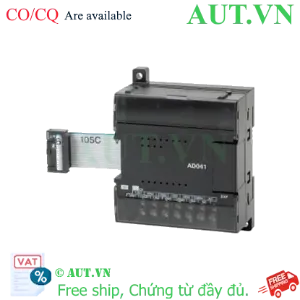

| Mô-đun mở rộng (Bán riêng) | Analog I/O Unit: CP1W-MAD11, Analog I/O Unit: CP1W-MAD42, Analog I/O U nit: CP1W-MAD44, Analog Input Unit: CP1W-AD041, Analog Input Unit: CP1W-AD042, Analog Output Unit: CP1W-DA021, Analog Output Unit: CP1W-DA041, Analog Output Unit: CP1W-DA042, I/O Unit: CP1W-20EDR1, I/O Unit: CP1W-20EDT, I/O Unit: CP1W-20EDT1, I/O Unit: CP1W-40EDR, I/O Unit: CP1W-40EDT, I/O Unit: CP1W-40EDT1, Input Unit: CP1W-8ED, Output Unit: CP1W-16ER, Output Unit: CP1W-16ET, Output Unit: CP1W-16ET1, Output Unit: CP1W-32ER, Output Unit: CP1W-32ET, Output Unit: CP1W-32ET1, Output Unit: CP1W-8ER, Output Unit: CP1W-8ET, Output Unit: CP1W-8ET1, Temperature Sensor Unit: CP1W-TS001, Temperature Sensor Unit: CP1W-TS002, Temperature Sensor Unit: CP1W-TS101, Temperature Sensor Unit: CP1W-TS102, Analog Input Unit: CJ1W-AD042, Analog Input Unit: CJ1W-AD081-V1, Analog Input Unit: CJ1W-AD041-V1, Analog Output Unit: CJ1W-DA042V, Analog Output Unit: CJ1W-DA08V, Analog Output Unit: CJ1W-DA08C, Analog Output Unit: CJ1W-DA041, Analog Output Unit: CJ1W-DA021, Analog I/O Unit: CJ1W-MAD42, Process Input Unit: CJ1W-PH41U, Process Input Unit: CJ1W-AD04U, Process Input Unit: CJ1W-PTS51, Process Input Unit: CJ1W-PTS52, Process Input Unit: CJ1W-PTS15, Process Input Unit: CJ1W-PDC15, Temperature Control Unit: CJ1W-TC001, Temperature Control Unit: CJ1W-TC002, Temperature Control Unit: CJ1W-TC003, Temperature Control Unit: CJ1W-TC004, Temperature Control Unit: CJ1W-TC101, Temperature Control Unit: CJ1W-TC102, Temperature Control Unit: CJ1W-TC103, Temperature Control Unit: CJ1W-TC104, High-speed Counter Unit: CJ1W-CT021, Position Control Unit: CJ1W-NC113, Position Control Unit: CJ1W-NC213, Position Control Unit: CJ1W-NC413, Position Control Unit: CJ1W-NC133, Position Control Unit: CJ1W-NC233, Position Control Unit: CJ1W-NC433, Space Unit: CJ1W-SP001, ID Sensor Unit: CJ1W-V680C11, ID Sensor Unit: CJ1W-V680C12, ID Sensor Unit: CJ1W-V600C11, ID Sensor Unit: CJ1W-V600C12, CompoNet Master Unit: CJ1W-CRM21, CompoBus/S Master Unit: CJ1W-SRM21 [...] |

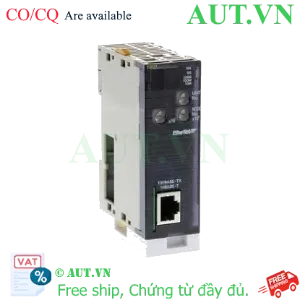

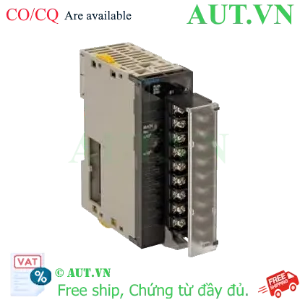

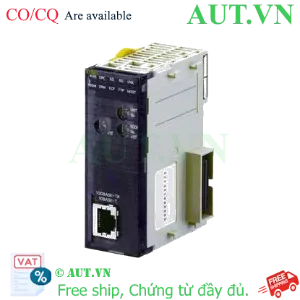

| Mô-đun giao diện (Bán riêng) | Controller Link Unit: CJ1W-CLK23, Serial Communication Unit: CJ1W-SCU4 2, Serial Communication Unit: CJ1W-SCU22, Serial Communication Unit: CJ1W-SCU32, Serial Communication Unit: CJ1W-SCU41-V1, Serial Communication Unit: CJ1W-SCU21-V1, Serial Communication Unit: CJ1W-SCU31-V1, EtherNet/IP Unit: CJ1W-EIP21, Ethernet Unit: CJ1W-ETN21, DeviceNetTM Unit: CJ1W-DRM21, MECHATROLINK-II Position Control Unit: CJ1W-NC271, MECHATROLINK-II Position Control Unit: CJ1W-NC471, MECHATROLINK-II Position Control Unit: CJ1W-NCF71, MECHATROLINK-II Position Control Unit: CJ1W-NCF71-MA, Fl-net Unit: CJ1W-FLN22, High-speed Data Storage Unit: CJ1W-SPU01-V2 [...] |

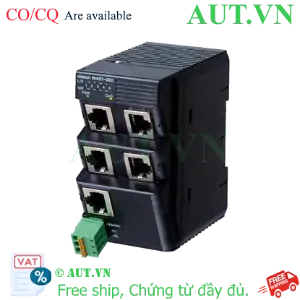

| Phụ kiện khác (Bán riêng) | CJ Unit Adapter: CP1W-EXT01, Industrial Switching Hub: W4S1-05D, Compo Bus/S I/O Link Unit: CP1W-SRT21 [...] |
| Category | Khối CPU |
| Công suất tiêu thụ | 100VA |
| Ngôn ngữ lập trình | Ladder |
| Kiểu ngõ vào digital | Sink/Source |
| Kiểu đấu nối ngõ ra digital | Relay |
| Dòng tải ngõ ra Max | 2A at 250VAC |
| Số lượng bộ đếm tốc độ cao | 4 |
| Tốc độ đếm (Hz) | 100kHz |
| Đầu ra xung | 6 |
| Tần số xung phát tối đa (Hz) | 100kHz |
| Dải tín hiệu ngõ vào analog | 0...5VDC, 1...5VDC, 0...10VDC, -10...10VDC, 0...20mA, 4...20mA |
| Độ phân giải ngõ vào analog | 1/6000, 1/12000 |
| Dải tín hiệu ngõ ra analog | 0...5VDC, 1...5VDC, 0...10VDC, -10...10VDC, 0...20mA, 4...20mA |
| Độ phân giải ngõ ra analog | 1/6000, 1/12000 |
| Bàn phím lập trình | No |
| Kiểu hiển thị | Hiển thị LED |
| Phương thức giao tiếp | USB (1ch) |
| Giao tiếp vật lý | USB 2.0 mini-B type |
| Số mô đun mở rộng | 7 |
| Số điểm I/O mở rộng | 320 |
| Chức năng bảo vệ | Đang cập nhật |
| Phương pháp đấu nối | Bắt vít |
| Kiểu lắp đặt | Gắn thanh ray DIN |
| Môi trường hoạt động | Trong nhà |
| Nhiệt độ hoạt động môi trường | 0...55°C |
| Độ ẩm hoạt động môi trường | 10...90% |
| Khối lượng tương đối | 740g |
| Chiều rộng tổng thể | 150mm |
| Chiều cao tổng thể | 110mm |
| Chiều sâu tổng thể | 85mm |
