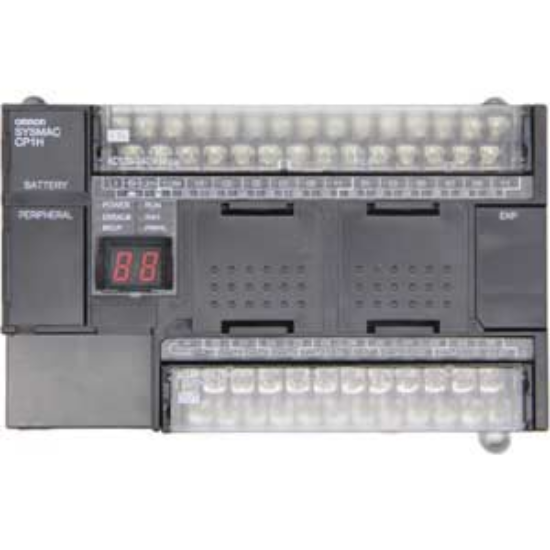

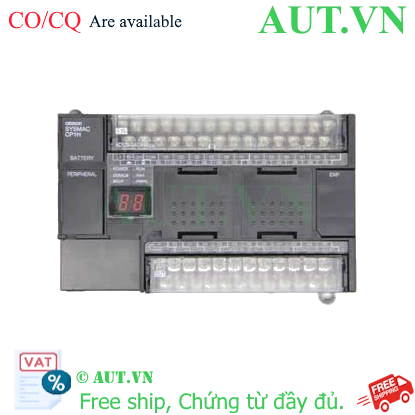

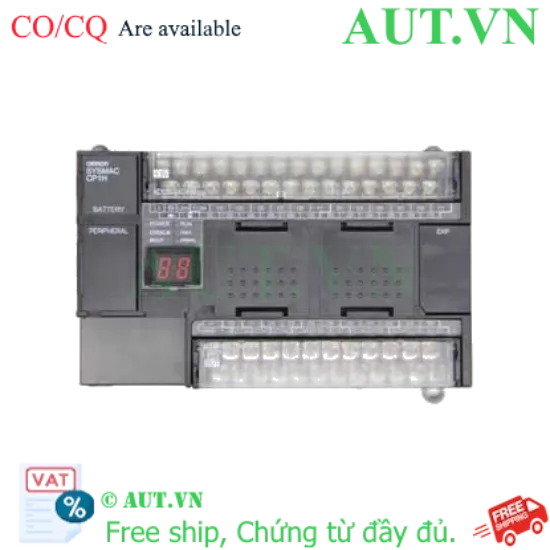

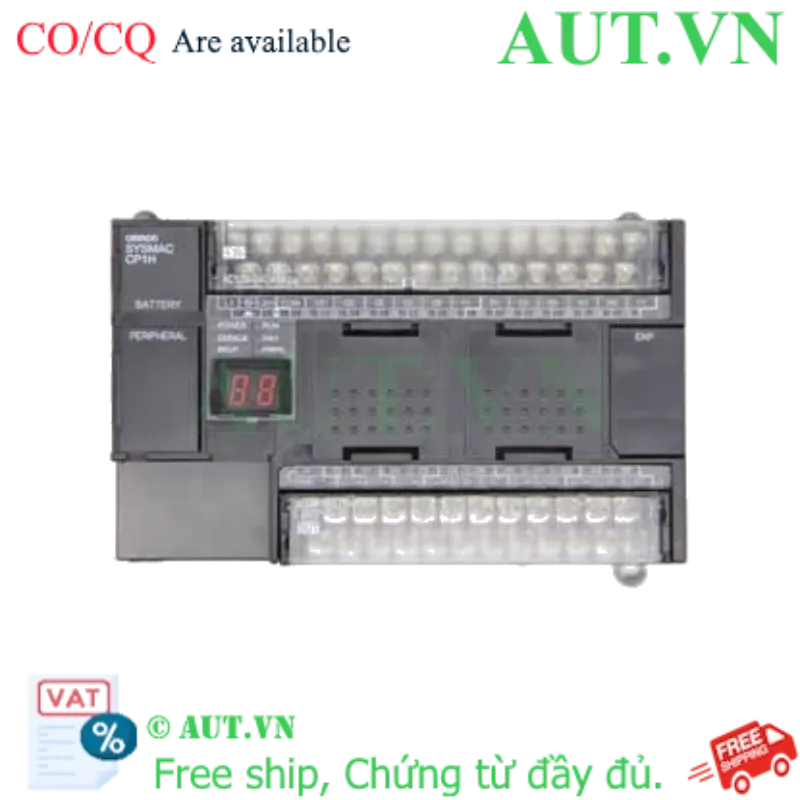

PLC Omron CP1H-X40DR-A | 24 In 16 Out Relay, 20K Steps, Xử Lý Tốc Độ Cao

Model: CP1H-X40DR-A (Dòng Compact hiệu suất cao)
Cấu hình I/O: 24 Ngõ vào / 16 Ngõ ra (Loại Relay)
Bộ nhớ: 20K Steps, đáp ứng các chương trình điều khiển phức tạp
Nguồn cấp: 100...240VAC (Tương thích lưới điện Việt Nam)
Khả năng mở rộng: Hỗ trợ tối đa 7 module và 320 điểm I/O

nhà chế tạo: Omron

SKU: CP1H-X40DR-A

Tải xuống mẫu

Giá cũ: 12.916.350 ₫

Giá bán: 10.333.080 ₫

Số lượng:

Giới thiệu về PLC Omron CP1H-X40DR-A

PLC Omron CP1H-X40DR-A là bộ điều khiển logic lập trình (PLC) dòng Compact cao cấp từ thương hiệu Omron, được tối ưu hóa cho các hệ thống tự động hóa yêu cầu sự chính xác tuyệt đối và hiệu suất vận hành bền bỉ. Với thiết kế tinh gọn nhưng mang trong mình sức mạnh xử lý vượt trội, sản phẩm này là sự lựa chọn hàng đầu cho các máy móc công nghiệp tầm trung, giúp doanh nghiệp tối ưu hóa quy trình sản xuất và giảm thiểu thời gian dừng máy.

Tại AUT VN, chúng tôi cam kết cung cấp sản phẩm PLC CP1H chính hãng, đảm bảo mang lại giải pháp điều khiển linh hoạt, dễ dàng nâng cấp và vận hành ổn định cho mọi hệ thống.

Điểm nổi bật của PLC Omron CP1H-X40DR-A

Tốc độ xử lý cực nhanh: Tích hợp bộ đếm tốc độ cao lên đến 100kHz, lý tưởng để điều khiển Encoder và các cảm biến phản hồi nhanh.
Ngõ ra Relay linh hoạt: Khả năng đóng ngắt tải AC/DC với dòng điện lên đến 2A, giúp đơn giản hóa việc đấu nối với khởi động từ và van điện từ.
Dung lượng bộ nhớ ấn tượng: Với 20K steps, kỹ sư có thể thoải mái lập trình các thuật toán điều khiển phức tạp mà không bị giới hạn tài nguyên.
Kết nối đơn giản: Cổng USB 2.0 mini-B cho phép nạp và truyền tải chương trình nhanh chóng, không cần bộ chuyển đổi phức tạp.
Khả năng mở rộng linh hoạt: Sẵn sàng cho mọi sự thay đổi trong tương lai với khả năng mở rộng lên đến 320 điểm I/O.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Model	CP1H-X40DR-A
Loại PLC	Compact (Nhỏ gọn)
Điện áp nguồn	100 đến 240 VAC
Số ngõ vào (Digital Input)	24 điểm (Kiểu Sink/Source)
Số ngõ ra (Digital Output)	16 điểm (Kiểu Relay)
Bộ nhớ chương trình	20K Steps
Bộ đếm tốc độ cao	4 kênh (Tối đa 100kHz)
Đầu ra xung (Pulse Output)	6 kênh (Tối đa 100kHz)
Cổng giao tiếp	USB 2.0 mini-B type
Số module mở rộng tối đa	7 Module
Tổng điểm I/O tối đa	320 điểm
Kiểu lắp đặt	Thanh ray DIN (DIN Rail)
Kích thước (RxCxS)	150 x 110 x 85 mm

Nguồn tham khảo: Omron Global Official

Lợi ích khi sử dụng PLC Omron CP1H-X40DR-A

Tối ưu không gian: Kích thước Compact giúp giảm diện tích chiếm dụng trong tủ điện, giảm chi phí lắp đặt.
Độ bền công nghiệp: Hoạt động ổn định trong môi trường khắc nghiệt (nhiệt độ 0...55°C), giảm thiểu rủi ro hỏng hóc.
Tiết kiệm chi phí: Dễ dàng bảo trì và nâng cấp module mà không cần thay thế toàn bộ hệ thống.
Hỗ trợ chuyên nghiệp: Mua hàng tại AUT VN, khách hàng được cung cấp đầy đủ CO/CQ và hỗ trợ kỹ thuật 24/7.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Lắp đặt vật lý: Gắn PLC CP1H-X40DR-A lên thanh ray DIN trong tủ điện, đảm bảo thiết bị được cố định chắc chắn.
Bước 2: Cấp nguồn: Kết nối nguồn điện AC 100-240V vào các chân nguồn theo đúng sơ đồ đấu nối của nhà sản xuất.
Bước 3: Đấu nối ngoại vi: Kết nối các cảm biến vào ngõ vào (Input) và các thiết bị chấp hành (Relay) vào ngõ ra (Output). Lưu ý dòng tải ngõ ra không quá 2A.
Bước 4: Kết nối lập trình: Sử dụng cáp USB 2.0 Mini-B để kết nối PLC với máy tính chạy phần mềm CX-Programmer.
Bước 5: Nạp chương trình: Soạn thảo chương trình bằng ngôn ngữ Ladder, thực hiện mô phỏng và nạp xuống PLC để vận hành.

Sản phẩm tương thích và mở rộng

Để tối đa hóa sức mạnh của CP1H-X40DR-A, bạn có thể kết hợp với các module mở rộng sau:

Module Analog: CP1W-MAD11, CP1W-MAD42 dùng để đọc tín hiệu áp suất, nhiệt độ.
Module Digital: CP1W-20EDR1, CP1W-32ET để tăng số lượng điểm điều khiển.
Phụ kiện: Pin dự phòng CJ1W-BAT01 giúp lưu trữ chương trình khi mất nguồn.

Ứng dụng thực tế của sản phẩm

Hệ thống băng tải: Điều khiển phân loại sản phẩm, điều phối tốc độ trong nhà máy đóng gói.
Máy gia công CNC/Laser: Điều khiển các trục vị trí và cảm biến giới hạn cho máy CNC nhỏ.
Ngành thực phẩm & đồ uống: Tự động hóa quy trình chiết rót, đóng chai và đóng gói tự động.
Hệ thống kiểm tra (QC): Điều khiển các cánh tay robot kiểm tra chất lượng sản phẩm tự động.

FAQ - Những câu hỏi thường gặp

1. PLC Omron CP1H-X40DR-A dùng nguồn 220V được không?
Hoàn toàn được. Thiết bị hỗ trợ dải nguồn 100-240VAC, phù hợp tuyệt đối với điện lưới Việt Nam.
2. Ngõ ra Relay của sản phẩm này điều khiển được những gì?
Ngõ ra Relay có thể điều khiển cả tải AC và DC, lý tưởng cho khởi động từ (contactor), van điện từ (solenoid) hoặc đèn báo.
3. Tôi có thể lập trình PLC này bằng ngôn ngữ nào?
Ngôn ngữ phổ biến và hỗ trợ chính là Ladder (Sơ đồ thang), giúp việc lập trình trực quan và dễ bảo trì.
4. Điểm khác biệt lớn nhất giữa CP1H và CP1E là gì?
CP1H có tốc độ xử lý nhanh hơn, bộ nhớ lớn hơn (20K steps) và khả năng xử lý xung tốc độ cao mạnh mẽ hơn CP1E.
5. Sản phẩm có hỗ trợ đọc tín hiệu Analog không?
Máy không tích hợp sẵn nhưng hỗ trợ mở rộng qua các module CP1W-AD (Analog Input) hoặc CP1W-DA (Analog Output).
6. Cáp lập trình sử dụng cho CP1H-X40DR-A là loại nào?
Bạn chỉ cần một sợi cáp USB 2.0 chuẩn Mini-B phổ biến.
7. Thời gian bảo hành tại AUT VN là bao lâu?
Sản phẩm được bảo hành chính hãng Omron, đảm bảo quyền lợi tối đa cho khách hàng.
8. AUT VN có cung cấp đầy đủ CO/CQ không?
Có, chúng tôi cung cấp đầy đủ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) cho mọi đơn hàng dự án.
9. Nếu tải ra lớn hơn 2A tôi phải làm sao?
Bạn nên sử dụng một Relay trung gian hoặc Contactor để bảo vệ ngõ ra của PLC, tránh gây cháy tiếp điểm.
10. Bộ nhớ 20K steps có đủ cho máy đóng gói tự động không?
Hoàn toàn đủ. Với các máy đóng gói tầm trung, 20K steps là dung lượng rất thoải mái để lập trình mọi tính năng.
