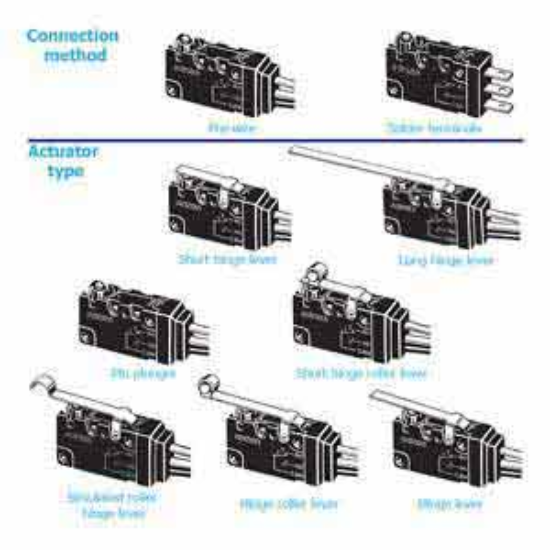

Công tắc hành trình Omron D2VW-01L3-1M(D)(CHN) - IP67, Cần gạt con lăn, SPDT

Thương hiệu: Omron (Nhật Bản) - Chính hãng
Tiêu chuẩn bảo vệ: IP67 chống nước và bụi tuyệt đối, hoạt động tốt trong môi trường ẩm ướt
Kiểu tác động: Cần gạt con lăn mô phỏng khớp nối (Simulated hinge roller lever) giảm ma sát tối đa
Cấu hình tiếp điểm: SPDT (Một cực hai hướng) linh hoạt trong điều khiển
Kết nối: Dây dẫn liền (Pre-wired) tăng độ bền và khả năng chống xâm nhập

nhà chế tạo: Omron

SKU: D2VW-01L3-1M(D)(CHN)

Tải xuống mẫu

Giá cũ: 250.800 ₫

Giá bán: 200.640 ₫

Số lượng:

Giới thiệu Công tắc hành trình Omron D2VW-01L3-1M(D)(CHN)

Công tắc hành trình Omron D2VW-01L3-1M(D)(CHN) là giải pháp cảm biến vị trí hàng đầu từ Omron Nhật Bản, được thiết kế chuyên dụng cho các hệ thống tự động hóa đòi hỏi độ chính xác và độ bền cực cao. Với khả năng kháng nước/bụi đạt chuẩn IP67, sản phẩm này là lựa chọn hoàn hảo cho các môi trường khắc nghiệt như nhà máy thực phẩm, sản xuất ô tô hoặc các hệ thống ngoài trời. Việc sử dụng Limit switch Omron giúp đảm bảo hệ thống dừng đúng vị trí, ngăn ngừa va chạm cơ khí và bảo vệ thiết bị máy móc một cách tối ưu.

Điểm nổi bật của Omron D2VW-01L3-1M

Khả năng chống chịu môi trường vượt trội: Đạt chuẩn IP67, cho phép thiết bị hoạt động ổn định ngay cả khi tiếp xúc trực tiếp với nước hoặc bụi bẩn dày đặc.
Cơ chế con lăn giảm ma sát: Thiết kế cần gạt con lăn mô phỏng khớp nối giúp vật thể trượt qua mượt mà, giảm thiểu mài mòn cơ khí và tăng tuổi thọ tác động.
Độ tin cậy tuyệt đối: Sản phẩm từ thương hiệu Omron đảm bảo tín hiệu phản hồi tức thì, không trễ, cực kỳ quan trọng trong các chu kỳ vận hành tốc độ cao.
Thiết kế tối ưu lắp đặt: Kiểu dáng nhỏ gọn cùng dây dẫn liền giúp việc thi công nhanh chóng, giảm thiểu rủi ro lỏng đầu nối tại các điểm tiếp xúc.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	D2VW-01L3-1M(D)(CHN)
Kiểu tác động	Cần gạt con lăn mô phỏng khớp nối (Simulated hinge roller lever)
Cấu hình tiếp điểm	SPDT (Single Pole Double Throw)
Dòng định mức/Điện áp	0.1A tại 125VAC, 0.1A tại 30VDC
Lực tác động (Operating Force)	1.18N
Phương pháp kết nối	Dây dẫn liền (Pre-wired)
Cấp độ bảo vệ	IP67 (Chống nước và bụi)
Nhiệt độ vận hành	-40 đến 85°C
Hành trình tác động	4mm (Over-travel: 1.6mm)
Kích thước thân	33mm x 15.9mm x 10.3mm

Lợi ích khi sử dụng Omron D2VW-01L3-1M

Giảm thiểu chi phí bảo trì: Nhờ khả năng chống chịu môi trường cực tốt, bạn sẽ ít phải thay thế linh kiện hơn, giảm thời gian dừng máy (downtime).
Tăng tính an toàn cho hệ thống: Độ nhạy cao giúp phát hiện chính xác vị trí vật thể, ngăn chặn các lỗi va chạm cơ khí nguy hiểm.
Đầu tư dài hạn: Sản phẩm Omron chính hãng tại AUT VN cam kết độ bền vượt trội, tương thích hoàn hảo với các hệ thống điều khiển PLC hiện đại.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Chuẩn bị: Xác định vị trí lắp đặt trên bề mặt máy phẳng, chắc chắn và kiểm tra hướng tác động của vật thể vào con lăn.
Bước 2: Cố định thiết bị: Sử dụng vít chuyên dụng để bắt chặt thân công tắc vào khung máy, tránh hiện tượng rung lắc gây nhiễu tín hiệu.
Bước 3: Đấu nối điện: Nối dây dẫn liền của công tắc vào chân đầu vào của PLC hoặc Rơ-le theo sơ đồ tiếp điểm SPDT (NC hoặc NO).
Bước 4: Cân chỉnh cơ khí: Vận hành máy ở chế độ chạy chậm để căn chỉnh sao cho vật thể tác động vừa đủ lực 1.18N, đảm bảo không gây áp lực quá tải lên cần gạt.
Bước 5: Kiểm tra: Dùng đồng hồ đo thông mạch hoặc kiểm tra trên phần mềm điều khiển để xác nhận tín hiệu phản hồi chính xác.

Sản phẩm phối hợp sử dụng (isRelatedTo)

Để tối ưu hóa hệ thống tự động hóa, Omron D2VW-01L3-1M nên được kết hợp cùng:

Bộ điều khiển PLC Omron: Dòng CP1H, CJ2M hoặc NX/NJ để xử lý logic.
Rơ le trung gian: Dùng để kích đóng các tải điện lớn hơn.
Hộp đấu nối (Junction Box) chuẩn IP67: Để bảo vệ các điểm nối dây bên ngoài.

Ứng dụng thực tế của sản phẩm (PropertyValue)

Ngành thực phẩm & Đóng gói: Giám sát vị trí chai lọ, thùng hàng trên băng tải trong môi trường ẩm.
Sản xuất Ô tô: Cảm biến hành trình cánh tay robot hoặc vị trí cửa trong xưởng lắp ráp.
Máy CNC & Công cụ: Xác định điểm giới hạn hành trình (Limit position) an toàn cho các trục máy.
Hệ thống thủy lực: Kiểm soát vị trí piston xi lanh trong các môi trường nhiều dầu mỡ.

Câu hỏi thường gặp (FAQ)

1. Chuẩn IP67 có ý nghĩa gì đối với công tắc này?
IP67 có nghĩa là thiết bị có khả năng chống bụi hoàn toàn và có thể chịu được việc ngâm nước ở độ sâu 1m trong tối đa 30 phút mà không bị hỏng.

2. Tôi có thể dùng công tắc này để điều khiển trực tiếp motor không?
Không nên. Với dòng định mức 0.1A, bạn bắt buộc phải đấu qua Rơ-le hoặc Contactor để điều khiển các thiết bị công suất lớn.

3. Tại sao cần gạt con lăn lại quan trọng?
Con lăn giúp vật thể trượt qua dễ dàng hơn, giảm lực ma sát tác động lên thân công tắc, giúp kéo dài tuổi thọ cơ học.

4. Tiếp điểm SPDT là gì?
SPDT (Single Pole Double Throw) nghĩa là một cực chung có thể chuyển đổi giữa hai trạng thái: Thường mở (NO) và Thường đóng (NC).

5. Làm sao để biết đây là hàng Omron chính hãng?
Hàng chính hãng tại AUT VN luôn có đầy đủ tem nhãn, mã vạch chuẩn và chúng tôi cung cấp chứng nhận CO/CQ khi khách hàng yêu cầu.

6. Dây dẫn liền của sản phẩm dài bao nhiêu?
Model đuôi -1M được trang bị sẵn dây dẫn dài 1 mét, rất thuận tiện cho việc lắp đặt nhanh.

7. Sản phẩm có hoạt động được trong kho lạnh không?
Có, thiết bị có dải nhiệt độ vận hành cực rộng từ -40°C đến 85°C, hoàn toàn phù hợp cho môi trường kho lạnh.

8. Lực tác động 1.18N là nặng hay nhẹ?
Đây là lực tác động vừa phải, được thiết kế để tránh việc rung động máy vô tình làm kích hoạt công tắc, nhưng vẫn đủ nhạy để phát hiện vật thể.

9. Nếu tôi cần thay thế bằng loại không có dây liền thì sao?
Bạn có thể chọn các model khác trong dòng D2VW có đầu nối terminal, tuy nhiên loại dây liền sẽ có độ chống nước tốt hơn.

10. Thời gian bảo hành tại AUT VN là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron. Hãy liên hệ hotline để biết chi tiết chính sách bảo hành hiện tại.

11. Tôi có thể lắp đặt nó ở môi trường ngoài trời không?
Hoàn toàn được nhờ tiêu chuẩn IP67, nhưng nên kết hợp với hộp đấu nối để đảm bảo an toàn tuyệt đối cho các đầu nối dây.

12. AUT VN có cung cấp hóa đơn VAT cho doanh nghiệp không?
Có, AUT VN xuất hóa đơn VAT đầy đủ và cung cấp bộ chứng từ CO/CQ cho mọi đơn hàng chính hãng.
