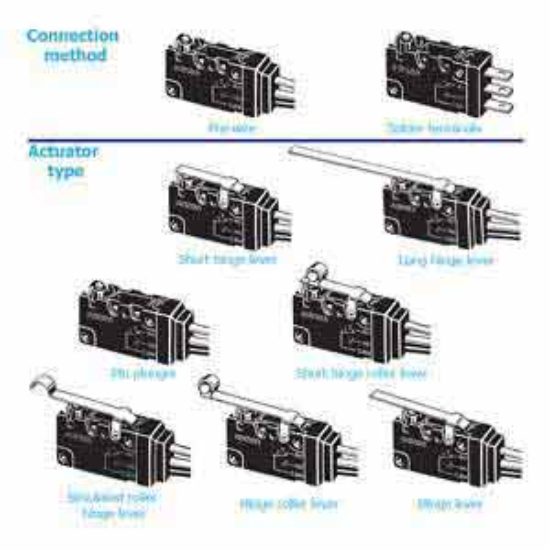

Công tắc hành trình Omron D2VW-5-1M-0(CHN) - Chống Nước IP67, Tải 5A, Tiếp điểm SPDT

Thương hiệu: Omron (Nhật Bản) - Chính hãng
Chuẩn bảo vệ: IP67 (Kháng bụi tuyệt đối, chống nước ngâm sâu)
Định mức tải: 5A tại 250VAC / 5A tại 30VDC
Cấu hình tiếp điểm: SPDT (1 cực 3 ngõ ra - linh hoạt chuyển đổi)
Kiểu tác động: Pin Plunger (Pít-tông) - Lực nhấn 1.96N
Kết nối: Dây dẫn sẵn (Pre-wired) 1m, lắp đặt nhanh

nhà chế tạo: Omron

SKU: D2VW-5-1M-0(CHN)

Tải xuống mẫu

Giá cũ: 231.300 ₫

Giá bán: 185.040 ₫

Số lượng:

Giới thiệu về Công tắc hành trình Omron D2VW-5-1M-0(CHN)

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kiểm soát chính xác vị trí của các bộ phận chuyển động là yếu tố then chốt để đảm bảo an toàn và hiệu suất. Công tắc hành trình Omron D2VW-5-1M-0(CHN) được thiết kế đặc biệt để vận hành trong những môi trường khắc nghiệt nhất. Với tiêu chuẩn chống nước IP67 và thiết kế pít-tông kín, sản phẩm này loại bỏ hoàn toàn rủi ro từ bụi bẩn, hơi ẩm hoặc chất lỏng xâm nhập, giúp dây chuyền sản xuất của bạn vận hành xuyên suốt mà không bị gián đoạn.

Điểm nổi bật vượt trội

Kháng nước & Bụi tuyệt đối: Đạt chuẩn IP67, cho phép thiết bị hoạt động ổn định ngay cả khi bị ngâm trong nước ở độ sâu 1m trong 30 phút.
Độ bền cơ học cực cao: Được chế tạo từ vật liệu polymer cao cấp và tiếp điểm bạc, chịu được hàng triệu chu kỳ đóng ngắt.
Lắp đặt tối giản: Thiết kế dây dẫn sẵn (Pre-wired) giúp loại bỏ việc đấu nối phức tạp tại terminal, giảm thiểu sai sót và thời gian thi công.
Phản hồi chính xác: Hành trình tác động ngắn (1.2mm) giúp hệ thống nhận diện vị trí tức thì, đảm bảo an toàn cho máy móc.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	D2VW-5-1M-0(CHN)
Loại tác động (Actuator)	Pin plunger (Dạng pít-tông)
Cấu hình tiếp điểm	SPDT (Single Pole Double Throw)
Điện áp/Dòng điện định mức	5A tại 250VAC / 5A tại 30VDC
Lực tác động (Operating Force)	1.96N
Phương thức kết nối	Dây dẫn sẵn (Pre-wired) - Chiều dài 1m
Cấp bảo vệ (Protection Class)	IP67
Nhiệt độ vận hành	-40°C đến +85°C
Tiêu chuẩn chứng nhận	UL, CSA, VDE, RoHS

Lợi ích khi đầu tư Omron D2VW-5-1M-0(CHN)

Tối ưu chi phí bảo trì: Không còn nỗi lo thay thế công tắc thường xuyên do bị oxy hóa hoặc ngấm nước.
Nâng cao độ an toàn: Ngắt mạch chính xác tuyệt đối, ngăn chặn các va chạm cơ học gây hư hỏng máy móc đắt tiền.
Vận hành ổn định: Hoạt động tin cậy trong mọi điều kiện thời tiết và môi trường công nghiệp nặng.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Khảo sát vị trí: Xác định điểm chạm mà bộ phận chuyển động sẽ tác động trực tiếp vào pít-tông. Đảm bảo trục tác động vuông góc với pít-tông.
Bước 2: Cố định thiết bị: Sử dụng vít chuyên dụng để bắt chặt thân công tắc vào khung máy. Tránh lắp đặt ở những vị trí có rung động quá mạnh mà không có đệm giảm chấn.
Bước 3: Đấu nối điện: Kết nối 3 dây dẫn sẵn vào PLC hoặc Relay. Vì là tiếp điểm SPDT, bạn có thể tùy chọn sử dụng chế độ Thường Mở (NO) hoặc Thường Đóng (NC) tùy theo yêu cầu logic điều khiển.
Bước 4: Cân chỉnh & Kiểm tra: Vận hành máy ở chế độ Manual (tốc độ chậm) để kiểm tra điểm kích hoạt. Tinh chỉnh vị trí sao cho hành trình tác động đạt 1.2mm là lý tưởng nhất.

Sản phẩm phối hợp hiệu quả

Bộ điều khiển PLC: Omron Sysmac, Siemens S7-1200, Mitsubishi FX series để xử lý tín hiệu.
Relay trung gian: Sử dụng Relay 24VDC để cách ly và bảo vệ ngõ vào PLC.
Nguồn tổ ong công nghiệp: Cung cấp nguồn ổn định cho hệ thống cảm biến.
Cảm biến tiệm cận: Lắp đặt song song để tạo hệ thống an toàn đa tầng (Double Safety).

Ứng dụng thực tế của sản phẩm

Ngành thực phẩm & Đồ uống: Lắp trên các băng tải rửa tự động, máy chiết rót nơi thường xuyên tiếp xúc với nước và hóa chất tẩy rửa.
Máy CNC & In 3D: Làm công tắc giới hạn (Limit Switch) để xác định tọa độ Home cho các trục X, Y, Z.
Hệ thống đóng gói: Nhận diện vị trí bao bì, hộp carton trong các máy đóng gói tự động.
Thiết bị nâng hạ: Kiểm soát hành trình lên/xuống của thang máy công nghiệp hoặc cánh tay robot.

Câu hỏi thường gặp (FAQ)

1. Chuẩn IP67 cụ thể là bảo vệ như thế nào?
IP67 có nghĩa là: Số 6 (Chống bụi hoàn toàn) và Số 7 (Chống nước khi ngâm tạm thời ở độ sâu 1m trong 30 phút). Bạn hoàn toàn yên tâm khi dùng trong môi trường ẩm ướt.

2. Tôi có thể dùng công tắc này cho điện 220V AC không?
Có. Sản phẩm hỗ trợ định mức tải lên đến 5A tại 250VAC, nên việc sử dụng cho điện lưới 220V là hoàn toàn an toàn và phù hợp.

3. SPDT khác gì so với SPST?
SPDT (Single Pole Double Throw) cung cấp một chân chung (COM), một chân thường mở (NO) và một chân thường đóng (NC). Bạn có thể chọn một trong hai trạng thái đầu ra, trong khi SPST chỉ có một lựa chọn duy nhất.

4. Lực nhấn 1.96N có quá nặng cho các chi tiết nhỏ không?
Đây là mức lực trung bình-nhẹ, đủ để không bị kích hoạt bởi rung động nhỏ của máy nhưng vẫn đủ nhạy để các chi tiết cơ khí thông thường tác động vào.

5. Nếu dây dẫn 1m không đủ dài, tôi có thể nối thêm không?
Có thể, nhưng để duy trì tiêu chuẩn IP67, bạn cần sử dụng mối nối co nhiệt chuyên dụng hoặc hộp nối chống nước.

6. Sản phẩm có đầy đủ giấy tờ chứng nhận không?
Tại AUT VN, mọi sản phẩm Omron đều đi kèm CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) chính hãng.

7. Tuổi thọ của D2VW-5-1M-0(CHN) là bao lâu?
Tuổi thọ cơ học của dòng này lên đến hàng triệu lần tác động, tùy thuộc vào cường độ sử dụng và tải điện thực tế.

8. Tại sao nên chọn Omron thay vì các thương hiệu giá rẻ?
Độ tin cậy là yếu tố sống còn trong công nghiệp. Một công tắc hỏng gây dừng máy 1 giờ có thể thiệt hại gấp nhiều lần giá trị của một chiếc công tắc Omron chính hãng.

9. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành theo tiêu chuẩn của Omron. Trong thời gian bảo hành, nếu có lỗi nhà sản xuất, AUT VN sẽ hỗ trợ đổi trả nhanh chóng.

10. Tôi cần tư vấn kỹ thuật trước khi mua, AUT VN có hỗ trợ không?
Có, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ qua Zalo/Hotline để giúp bạn chọn đúng model phù hợp với ứng dụng thực tế.

Nguồn tham khảo: Omron Industrial Automation
