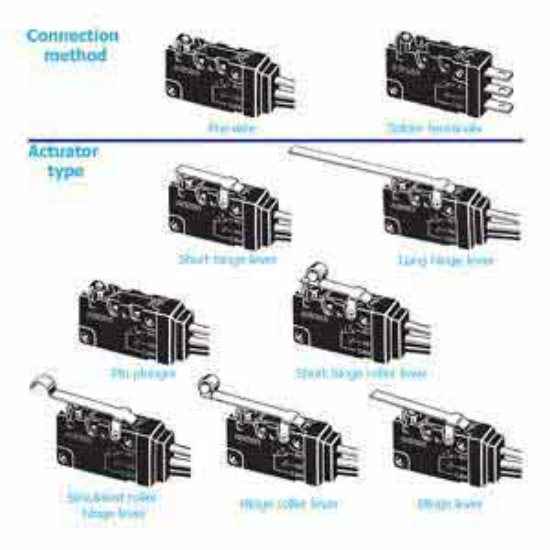

Công tắc hành trình Omron D2VW-5K2A-1M: Chống nước IP67, Pin Plunger, Tải 5A Chính Hãng | AUT VN

Model: D2VW-5K2A-1M (CHN)
Kiểu tác động: Pin plunger (Pít-tông) - Độ chính xác cực cao
Tiêu chuẩn bảo vệ: IP67 (Chống bụi và chống nước tuyệt đối)
Thông số điện: 5A tại 250VAC / 30VDC
Kết nối: Chân hàn loại to, chịu rung động công nghiệp
Thương hiệu: Omron (Nhật Bản) chính hãng

nhà chế tạo: Omron

SKU: D2VW-5K2A-1M(CHN)

Tải xuống mẫu

Giá cũ: 185.400 ₫

Giá bán: 148.320 ₫

Số lượng:

Giới thiệu về Công tắc hành trình Omron D2VW-5K2A-1M

Công tắc hành trình Omron D2VW-5K2A-1M là giải pháp cảm biến vị trí chuyên dụng cho các môi trường công nghiệp khắc nghiệt. Thuộc dòng micro switch cao cấp của Omron, sản phẩm được thiết kế với cấu trúc pít-tông kín (pin plunger) kết hợp tiêu chuẩn chống nước IP67. Điều này giúp thiết bị vận hành bền bỉ ngay cả khi tiếp xúc trực tiếp với nước, bụi bẩn hoặc dầu mỡ, đảm bảo tín hiệu ngắt/mở mạch điện luôn chính xác tuyệt đối.

Điểm nổi bật của Omron D2VW-5K2A-1M

Khả năng bảo vệ tuyệt đối: Đạt chuẩn IP67, cho phép thiết bị hoạt động ổn định trong môi trường ẩm ướt, chống xâm nhập từ bụi bẩn và nước.
Độ nhạy và chính xác cao: Lực tác động tối đa 1.96N với hành trình điểm tác động chỉ 1.2mm, loại bỏ sai số trong điều khiển.
Độ bền cơ học vượt trội: Thương hiệu Omron Nhật Bản đảm bảo tuổi thọ đóng ngắt hàng triệu lần, giảm thiểu tối đa thời gian dừng máy do hỏng hóc.
Thiết kế tối ưu: Kích thước nhỏ gọn, chân hàn loại to giúp việc lắp đặt chắc chắn, chống rung lắc trong môi trường máy móc công nghiệp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	D2VW-5K2A-1M (CHN)
Kiểu tác động	Pin plunger (Pít-tông)
Công suất tiếp điểm	5A at 250VAC, 5A at 30VDC
Lực tác động tối đa (OF)	1.96N
Phương pháp kết nối	Chân hàn (Solder terminals) loại to
Cấp độ bảo vệ	IP67 (Waterproof & Dust-tight)
Nhiệt độ vận hành	-40 đến 85°C
Khoảng cách tác động	1.2mm
Kích thước vật lý	33mm x 15.9mm x 10.3mm
Chứng nhận quốc tế	CSA, RoHS, UL, VDE

Lợi ích khi lựa chọn Omron D2VW-5K2A-1M

Nâng cao an toàn hệ thống: Giới hạn hành trình chính xác tuyệt đối, ngăn chặn va chạm cơ khí và hư hỏng máy móc.
Tiết kiệm chi phí vận hành: Nhờ khả năng chống nước IP67, thiết bị không bị ăn mòn hay chập mạch do môi trường, giảm chi phí thay thế định kỳ.
Vận hành mượt mà: Phản hồi tức thì, không gây nhiễu tín hiệu, giúp dây chuyền sản xuất hoạt động liên tục và ổn định.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Khảo sát vị trí: Xác định chính xác điểm giới hạn (limit point) hoặc vị trí cần kích hoạt tín hiệu trên thiết bị cơ khí.
Bước 2: Cố định công tắc: Sử dụng vít cố định để lắp bề mặt công tắc vào khung máy hoặc giá đỡ, đảm bảo pít-tông vuông góc với vật tác động.
Bước 3: Đấu nối điện: Sử dụng mỏ hàn thiếc chất lượng cao kết nối dây dẫn vào các chân hàn loại to theo sơ đồ mạch điện (NO/NC).
Bước 4: Cân chỉnh và vận hành: Chạy thử máy ở tốc độ chậm để kiểm tra điểm chạm của pít-tông, sau đó kiểm tra tín hiệu truyền về PLC/Relay.

Sản phẩm sử dụng kết hợp

Để xây dựng hệ thống điều khiển tự động hoàn chỉnh, Omron D2VW-5K2A-1M thường được lắp đặt cùng:

Bộ điều khiển PLC Omron: Xử lý tín hiệu đầu vào từ công tắc để điều khiển logic máy.
Relay trung gian Omron: Cách ly và khuếch đại tín hiệu trước khi đưa vào tải công suất lớn.
Đèn tháp báo hiệu/Còi hú: Cảnh báo ngay lập tức khi máy chạm hành trình hoặc xảy ra lỗi vị trí.

Ứng dụng thực tế của sản phẩm

Máy CNC & Máy phay: Thiết lập điểm Home (Zero) hoặc giới hạn an toàn cho các trục X, Y, Z.
Hệ thống băng tải: Phát hiện sự hiện diện của sản phẩm, đếm số lượng sản phẩm hoặc dừng băng tải khi kẹt vật cản.
Máy đóng gói tự động: Kiểm soát vị trí dán nhãn, đóng nắp chai hoặc cắt màng co.
Hệ thống cửa tự động & Thang máy: Xác định vị trí đóng/mở cửa an toàn, đảm bảo không gây kẹt vật cản.

Câu hỏi thường gặp (FAQ)

1. Tiêu chuẩn IP67 trên Omron D2VW-5K2A-1M có ý nghĩa gì?
IP67 nghĩa là thiết bị chống bụi hoàn toàn và có khả năng chịu được việc ngâm trong nước ở độ sâu 1 mét trong tối đa 30 phút mà không bị ảnh hưởng.

2. Lực nhấn để kích hoạt công tắc này là bao nhiêu?
Lực tác động tối đa là 1.96N, cho phép thiết bị phản hồi nhạy bén nhưng vẫn đủ chắc chắn để tránh kích hoạt nhầm.

3. Tôi có thể dùng công tắc này cho nguồn điện 220V không?
Hoàn toàn được. Sản phẩm hỗ trợ tải lên đến 5A tại điện áp 250VAC hoặc 30VDC.

4. Tại sao nên chọn loại chân hàn (solder terminals) to thay vì loại nhỏ?
Chân hàn loại to giúp mối nối chắc chắn hơn, chịu được rung động mạnh trong môi trường công nghiệp, giảm nguy cơ tuột dây.

5. Điểm khác biệt lớn nhất giữa dòng D2VW và dòng D2 thông thường là gì?
Dòng D2VW được thiết kế chuyên biệt để chống nước và bụi (Waterproof), trong khi dòng D2 tiêu chuẩn chỉ dùng cho môi trường khô ráo.

6. Công tắc này có thể lắp đặt theo phương ngang hay phương đứng?
Có, bạn có thể lắp đặt linh hoạt theo bất kỳ hướng nào miễn là vật tác động nhấn vuông góc với pít-tông.

7. Tuổi thọ của Omron D2VW-5K2A-1M là bao lâu?
Tùy vào tải điện, nhưng về mặt cơ học, sản phẩm có độ bền cực cao, lên đến hàng triệu chu kỳ đóng ngắt.

8. AUT VN có cung cấp giấy tờ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) cho mọi sản phẩm Omron chính hãng.

9. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành theo tiêu chuẩn chính hãng Omron. Chúng tôi hỗ trợ kỹ thuật xuyên suốt quá trình sử dụng.

10. Làm sao để phân biệt hàng chính hãng Omron?
Khách hàng có thể kiểm tra tem chống hàng giả, mã vạch trên bao bì và yêu cầu xuất hóa đơn VAT cũng như CO/CQ từ AUT VN.

11. Sản phẩm này có chịu được nhiệt độ cao không?
Có, thiết bị hoạt động ổn định trong dải nhiệt độ từ -40°C đến 85°C.

12. Tôi có thể thay thế model này bằng model D2VW-5-1 không?
Bạn cần kiểm tra kỹ kiểu tác động (Actuator) và sơ đồ chân. Model 5K2A-1M có đặc điểm pít-tông và tiếp điểm riêng biệt, hãy liên hệ AUT VN để được tư vấn thay thế tương đương.

Nguồn tham khảo: Omron Automation Official
