Công tắc hành trình Omron D4C-3327-P - Cần gạt điều chỉnh, Chống nước IP67, Đèn LED báo chính hãng

Model: Omron D4C-3327-P - Cảm biến vị trí công nghiệp siêu bền.

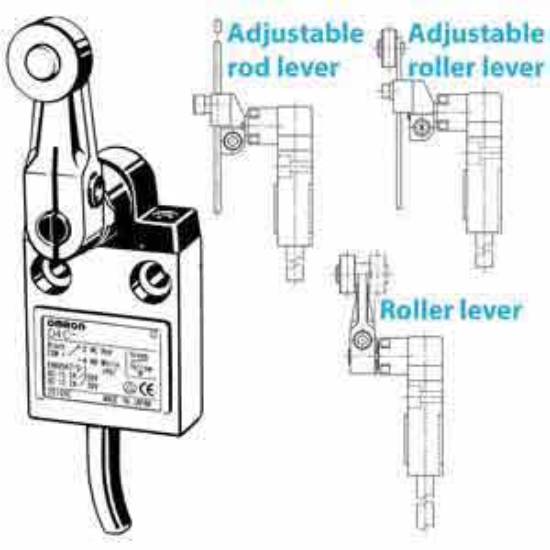

Đặc điểm: Cần gạt con lăn điều chỉnh linh hoạt (Adjustable roller lever), tối ưu mọi điểm tác động.
Tiêu chuẩn: IP67 chống bụi, kháng nước và dầu tuyệt đối, lý tưởng cho môi trường khắc nghiệt.
Tiếp điểm: SPDT (4A - 30VDC), tích hợp đèn LED báo trạng thái vận hành trực quan.
Ứng dụng: Chuyên dụng cho máy CNC, hệ thống băng tải, cánh tay Robot và tự động hóa nhà máy.

nhà chế tạo: Omron

SKU: D4C-3327-P

Tải xuống mẫu

Giá cũ: 3.079.500 ₫

Giá bán: 2.463.600 ₫

Số lượng:

Giới thiệu Công tắc hành trình Omron D4C-3327-P

Công tắc hành trình Omron D4C-3327-P là dòng cảm biến vị trí cơ khí cao cấp, được thiết kế để vận hành chính xác trong những điều kiện công nghiệp khắc nghiệt nhất. Với khả năng kháng nước và dầu đạt chuẩn IP67, sản phẩm loại bỏ hoàn toàn rủi ro hỏng hóc do tác động môi trường, đảm bảo hệ thống sản xuất luôn vận hành liên tục. Tại AUT VN, chúng tôi cung cấp giải pháp limit switch Omron chính hãng, giúp doanh nghiệp tối ưu hóa quy trình điều khiển và nâng cao tuổi thọ thiết bị.

Điểm nổi bật của Omron D4C-3327-P

Độ bền chuẩn công nghiệp: Thân vỏ chế tạo từ vật liệu chịu lực, chống ăn mòn hóa học và dầu máy, đảm bảo sự bền bỉ theo thời gian.
Cần gạt tùy chỉnh linh hoạt: Thiết kế con lăn có thể điều chỉnh vị trí, cho phép kỹ thuật viên tinh chỉnh điểm tác động chính xác mà không cần di chuyển thân máy.
Giám sát trực quan với LED: Tích hợp đèn LED chỉ báo trạng thái đóng/ngắt, giúp nhận diện nhanh lỗi vận hành và rút ngắn thời gian bảo trì.
Phản hồi tín hiệu tức thì: Cơ chế tác động cơ khí nhạy bén, truyền tín hiệu về PLC chính xác tuyệt đối, giảm thiểu sai số cho hệ thống tự động hóa.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết giá trị
Model	D4C-3327-P
Thương hiệu	Omron Automation
Kiểu tác động	Cần gạt con lăn điều chỉnh (Adjustable roller lever)
Cấu hình tiếp điểm	SPDT (1 NO + 1 NC)
Điện áp/Dòng điện định mức	4A - 30VDC
Cấp độ bảo vệ	IP67 (Chống bụi, chống nước/dầu)
Nhiệt độ vận hành	-10°C đến +70°C
Lực tác động tối đa	5.69N
Vật liệu thân	Hợp kim chịu lực / Thép không gỉ
Chỉ báo	Đèn LED trạng thái

Lợi ích khi sử dụng Omron D4C-3327-P

Giảm thiểu thời gian Downtime: Tiêu chuẩn IP67 giúp thiết bị hoạt động ổn định trong môi trường ẩm ướt hoặc văng dầu, hạn chế tối đa việc dừng máy do hỏng cảm biến.
Độ chính xác tuyệt đối: Khả năng điều chỉnh cần gạt giúp định vị điểm dừng hành trình chuẩn xác đến từng milimet, đảm bảo chất lượng sản phẩm đầu ra.
Lắp đặt nhanh chóng: Kích thước chuẩn hóa dễ dàng tích hợp vào mọi hệ thống máy móc hiện có mà không cần thay đổi kết cấu cơ khí.
Vận hành an toàn: Tiếp điểm SPDT linh hoạt, cho phép thiết lập các mạch an toàn (Safety circuit) bảo vệ máy móc và người vận hành.

Hướng dẫn lắp đặt và vận hành

Để công tắc hành trình Omron D4C-3327-P đạt hiệu suất tốt nhất, hãy thực hiện theo quy trình sau:

Bước 1: Xác định vị trí cần giới hạn hành trình trên cơ cấu máy.
Bước 2: Gắn cố định thân công tắc vào giá đỡ bằng vít, đảm bảo không bị rung lắc khi máy vận hành ở tốc độ cao.
Bước 3: Nới lỏng vít định vị trên cần gạt, điều chỉnh con lăn sao cho bộ phận chuyển động chạm vào tâm con lăn một cách mượt mà.
Bước 4: Đấu nối dây theo sơ đồ SPDT (Common, NO, NC) kết nối với PLC hoặc Relay điều khiển.
Bước 5: Cấp nguồn và vận hành thử bằng tay, quan sát đèn LED chỉ báo trước khi chuyển sang chế độ tự động.

Lưu ý: Không tác động lực quá 5.69N để tránh làm biến dạng cần gạt.

Sản phẩm sử dụng chung và tương đương

Để xây dựng hệ thống điều khiển hoàn chỉnh, Omron D4C-3327-P thường được kết hợp cùng:

Bộ điều khiển PLC Omron: Tiếp nhận và xử lý tín hiệu từ công tắc để điều phối chu kỳ máy.
Relay trung gian Omron: Cách ly tín hiệu và khuếch đại dòng điện cho các tải lớn.
Các model tương đương: Omron D4C-2227-P, Omron D4C-3320-P.

Ứng dụng thực tế của sản phẩm

Máy CNC & Máy phay: Xác định điểm Home (về gốc) và giới hạn an toàn cho các trục X, Y, Z.
Hệ thống băng tải: Phát hiện vật thể, đếm sản phẩm hoặc điều hướng luồng hàng hóa tự động.
Cánh tay Robot công nghiệp: Kiểm soát góc quay và giới hạn vị trí gắp/thả vật liệu chính xác.
Máy đóng gói & Chiết rót: Nhận diện vị trí chai/hộp trong môi trường tiếp xúc nhiều với nước hoặc dung dịch.

Câu hỏi thường gặp (FAQ)

1. Omron D4C-3327-P có điểm gì vượt trội hơn dòng D4C cơ bản?
Sản phẩm tích hợp khả năng điều chỉnh cần gạt linh hoạt, đèn LED báo trạng thái và đạt chuẩn IP67 chống nước/dầu tuyệt đối, trong khi các dòng cơ bản có thể không có các tính năng này.

2. Tiêu chuẩn IP67 nghĩa là gì?
IP67 nghĩa là thiết bị chống bụi hoàn toàn và có thể chịu được việc ngâm trong nước ở độ sâu 1m trong tối đa 30 phút mà không bị ảnh hưởng.

3. Cách đấu nối tiếp điểm SPDT trên sản phẩm này?
SPDT gồm 3 chân: Common (Chân chung), NO (Thường mở) và NC (Thường đóng). Tùy vào yêu cầu mạch điều khiển mà bạn chọn NO hoặc NC để xuất tín hiệu.

4. Tôi có thể tự điều chỉnh cần gạt như thế nào?
Bạn chỉ cần nới lỏng vít định vị trên thân cần gạt, di chuyển con lăn đến vị trí tiếp xúc mong muốn và siết chặt lại.

5. Thiết bị có bền trong môi trường có dầu máy không?
Có, vật liệu thân vỏ và gioăng cao su chuyên dụng của D4C-3327-P được thiết kế để kháng dầu công nghiệp, không bị ăn mòn.

6. Đèn LED trên công tắc báo hiệu điều gì?
Đèn LED sẽ sáng khi tiếp điểm được tác động, giúp kỹ thuật viên biết thiết bị đang hoạt động mà không cần dùng đồng hồ đo điện.

7. Dòng điện định mức tối đa là bao nhiêu?
Thiết bị hỗ trợ dòng điện tối đa 4A tại điện áp 30VDC.

8. Nếu cần gạt bị cong, tôi có thể sửa lại không?
Để đảm bảo độ chính xác và duy trì tiêu chuẩn IP67, chúng tôi khuyên bạn nên thay thế toàn bộ thiết bị nếu cần gạt bị biến dạng nặng.

9. Có thể dùng D4C-3327-P cho điện 220VAC không?
Không. Thông số định mức là 30VDC. Nếu dùng cho 220VAC, bạn bắt buộc phải sử dụng thông qua Relay trung gian.

10. Mua sản phẩm tại AUT VN có được bảo hành không?
Có, AUT VN cam kết sản phẩm Omron chính hãng 100%, đầy đủ CO/CQ và bảo hành theo đúng tiêu chuẩn của nhà sản xuất.

Nguồn tham khảo: Omron Industrial Automation Official
