Công tắc hành trình Omron D4C-1220 - Cần lăn Inox, Chống nước IP67, Cáp 3m kháng dầu | AUT VN

  • Model: Omron D4C-1220 (Hàng chính hãng Nhật Bản)
  • Bộ phận tác động: Cần lăn (Roller Lever) bằng thép không gỉ (Inox) siêu bền, chống ăn mòn
  • Tiêu chuẩn bảo vệ: IP67 (Kháng bụi tuyệt đối, chống nước ngâm tạm thời)
  • Kết nối: Cáp VCTF chuyên dụng dài 3m, khả năng kháng dầu và chịu nhiệt cao
  • Cấu hình tiếp điểm: SPDT (1 Form C) độ nhạy cao, phản hồi tín hiệu tức thì
  • Ứng dụng: Máy CNC, dây chuyền thực phẩm, Robot tự động hóa và môi trường khắc nghiệt
nhà chế tạo: Omron
SKU: D4C-1220
Giá cũ: 1.749.150 ₫
1.399.320 ₫

Giới thiệu về Công tắc hành trình Omron D4C-1220

Công tắc hành trình Omron D4C-1220 (Limit Switch) là giải pháp cảm biến vị trí cao cấp, được thiết kế chuyên dụng để hoạt động bền bỉ trong những môi trường công nghiệp khắc nghiệt nhất. Với khả năng phản hồi tín hiệu tức thì và độ chính xác tuyệt đối, D4C-1220 giúp kiểm soát giới hạn hành trình của các bộ phận chuyển động, ngăn chặn va chạm cơ khí và đảm bảo an toàn vận hành cho toàn bộ hệ thống tự động hóa. Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết đầy đủ chứng chỉ CO/CQ, mang lại sự an tâm tối đa cho các kỹ sư và nhà quản lý vận hành.

Điểm nổi bật của Omron D4C-1220

  • Vật liệu thép không gỉ Sintered cao cấp: Bộ phận cần lăn (Roller lever) được chế tạo từ thép không gỉ kết tụ, giúp thiết bị chống lại sự oxy hóa và mài mòn ngay cả khi tiếp xúc thường xuyên với độ ẩm hoặc hóa chất nhẹ.
  • Tiêu chuẩn bảo vệ IP67 vượt trội: Khả năng kháng bụi hoàn toàn và chịu được tác động của nước (ngâm tạm thời), cho phép lắp đặt tại các vị trí cần vệ sinh bằng nước hoặc khu vực nhiều bụi bẩn công nghiệp.
  • Cáp VCTF chuyên dụng kháng dầu: Sợi cáp dài 3m không chỉ linh hoạt mà còn có đặc tính kháng dầu vượt trội, không bị mủn hay biến dạng, cực kỳ phù hợp cho các nhà máy cơ khí và chế biến thực phẩm.
  • Độ tin cậy vận hành cực cao: Cấu hình tiếp điểm SPDT cung cấp sự linh hoạt tối đa trong việc đấu nối (thường đóng/thường mở), đảm bảo tín hiệu truyền về PLC hoặc Relay luôn ổn định.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuậtChi tiết
Thương hiệuOmron (Nhật Bản)
ModelD4C-1220
Loại thiết bịCông tắc hành trình đa năng (General-purpose Limit Switch)

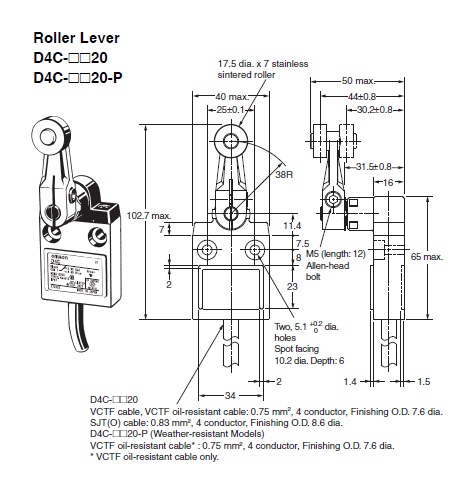

Bộ phận tác độngCần lăn (Roller lever) đường kính 17.5mm x 7mm; Thép không gỉ
Cấu hình tiếp điểmSPDT (1 Form C)
Định mức AC (Tải điện trở)5A tại 125/250VAC
Định mức DC (Tải điện trở)5A tại 8/14VDC; 4A tại 30VDC; 0.4A tại 125VDC
Cáp kết nốiCáp VCTF chống dầu, 4 lõi, dài 3m (Tiết diện 0.75mm²)
Cấp bảo vệIP67 (Chống bụi và nước)
Nhiệt độ vận hành-10 đến 70 ℃
Độ ẩm cho phép35% đến 95% RH

Nguồn tham khảo: Omron Industrial Automation Official

Lợi ích khi sử dụng Omron D4C-1220 cho hệ thống

  • Bảo vệ tối đa thiết bị: Ngăn chặn triệt để các va chạm cơ khí, bảo vệ máy móc khỏi hư hỏng nặng khi vượt quá hành trình, giúp tiết kiệm chi phí sửa chữa.
  • Tối ưu hóa thời gian vận hành (Uptime): Nhờ vật liệu Inox và chuẩn IP67, thiết bị hoạt động bền bỉ trong môi trường khắc nghiệt, giảm tần suất bảo trì.
  • Lắp đặt linh hoạt: Thiết kế nhỏ gọn cùng dây cáp nối sẵn 3m giúp kỹ thuật viên rút ngắn thời gian thi công và đi dây trong tủ điện.
  • Độ chính xác cao: Loại bỏ sai số trong việc định vị, giúp quy trình tự động hóa vận hành mượt mà và đồng bộ.

Hướng dẫn lắp đặt và vận hành chi tiết

  1. Bước 1: Kiểm tra thiết bị - Xác nhận đúng model D4C-1220, kiểm tra vỏ cáp và đảm bảo cần lăn hoạt động trơn tru.
  2. Bước 2: Định vị vị trí lắp - Xác định chính xác điểm dừng cần kiểm soát. Lắp đặt trên bề mặt phẳng sao cho vật thể chạm vừa đủ vào cần lăn.

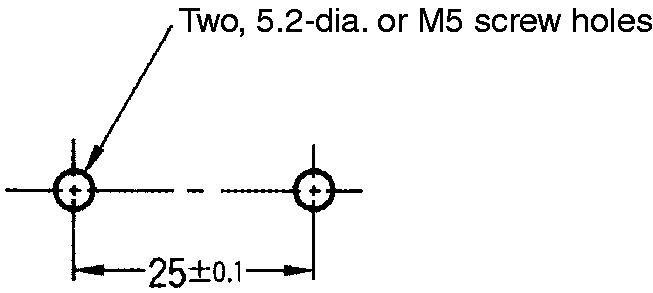

  3. Bước 3: Cố định thiết bị - Sử dụng vít chuyên dụng bắt chặt thân công tắc vào giá đỡ để tránh rung lắc gây tín hiệu giả.
  4. Bước 4: Đấu nối điện - Kết nối 4 lõi dây theo sơ đồ SPDT (Common, NO, NC). Khuyến khích sử dụng đầu cốt (crimping terminal) để đảm bảo tiếp xúc điện.
  5. Bước 5: Hiệu chỉnh và Test - Kích hoạt thử bằng tay để kiểm tra tín hiệu PLC, sau đó vận hành máy ở tốc độ chậm để tinh chỉnh vị trí dừng.

Sản phẩm phối hợp đồng bộ

Để xây dựng hệ thống điều khiển hoàn hảo, Omron D4C-1220 nên được sử dụng cùng:

  • Bộ điều khiển PLC Omron (Dòng CP, CJ, NX): Tiếp nhận tín hiệu để thực hiện lệnh dừng/đổi chiều.
  • Relay trung gian Omron: Cách ly tín hiệu, bảo vệ ngõ vào PLC khỏi các xung điện không mong muốn.
  • Cảm biến tiệm cận Omron: Kết hợp tạo hệ thống định vị đa điểm cho các chi tiết máy phức tạp.

Ứng dụng thực tế của Omron D4C-1220

  • Công nghiệp thực phẩm & Đồ uống: Băng tải, dây chuyền đóng gói (môi trường cần vệ sinh bằng nước).
  • Gia công cơ khí chính xác: Máy CNC, máy phay tự động, Robot lắp ráp.
  • Hệ thống Logistics: Băng chuyền phân loại hàng hóa, kho thông minh (Smart Warehouse).
  • Máy móc công nghiệp nặng: Máy dập, máy cắt, hệ thống nâng hạ trong môi trường nhiều dầu mỡ.

Câu hỏi thường gặp (FAQ)

1. Omron D4C-1220 có thực sự chống nước không?
Có, sản phẩm đạt chuẩn IP67, có khả năng chống bụi hoàn toàn và chịu được việc ngâm nước tạm thời ở độ sâu 1m trong 30 phút.

2. Tại sao tôi nên chọn cần lăn bằng thép không gỉ (Inox)?
Thép không gỉ giúp chống oxy hóa, không bị rỉ sét trong môi trường ẩm hoặc tiếp xúc hóa chất, giúp tăng tuổi thọ cơ học vượt trội.

3. Dây cáp 3m có thể nối dài thêm được không?
Có thể, nhưng để duy trì chuẩn IP67, bạn cần sử dụng các đầu nối chống nước chuyên dụng và ống co nhiệt tại điểm nối.

4. Tiếp điểm SPDT có ý nghĩa gì trong việc đấu nối?
SPDT cung cấp 1 cực chung (COM), 1 thường mở (NO) và 1 thường đóng (NC), cho phép bạn linh hoạt chọn chế độ báo có vật hoặc báo an toàn.

5. Cáp VCTF này có thực sự kháng dầu không?
Đúng vậy, vỏ cáp được làm từ vật liệu polymer đặc biệt, không bị mủn hay biến dạng khi tiếp xúc thường xuyên với dầu máy.

6. Làm sao để phân biệt hàng chính hãng tại AUT VN?
Sản phẩm tại AUT VN luôn có đầy đủ tem nhãn, số series trùng khớp và cung cấp chứng chỉ CO/CQ khi khách hàng yêu cầu.

7. Công tắc này chịu được dòng điện tối đa bao nhiêu?
Đối với tải điện trở, công tắc chịu tối đa 5A tại 250VAC. Với tải cảm ứng, bạn nên sử dụng qua relay để bảo vệ tiếp điểm.

8. Việc lắp đặt có đòi hỏi kỹ thuật cao không?
Việc lắp đặt khá đơn giản với các công cụ cơ bản như tua vít và kìm bấm đầu cốt. Bạn có thể tham khảo mục Hướng dẫn sử dụng ở trên.

9. Chính sách bảo hành của sản phẩm như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Omron. Vui lòng liên hệ AUT VN để biết chi tiết chính sách cho từng dự án.

10. AUT VN có hỗ trợ giá cho khách mua số lượng lớn không?
Có, chúng tôi có chính sách chiết khấu hấp dẫn cho các đơn vị thầu và dự án tự động hóa. Liên hệ Hotline 0968.053.025 để nhận báo giá.
