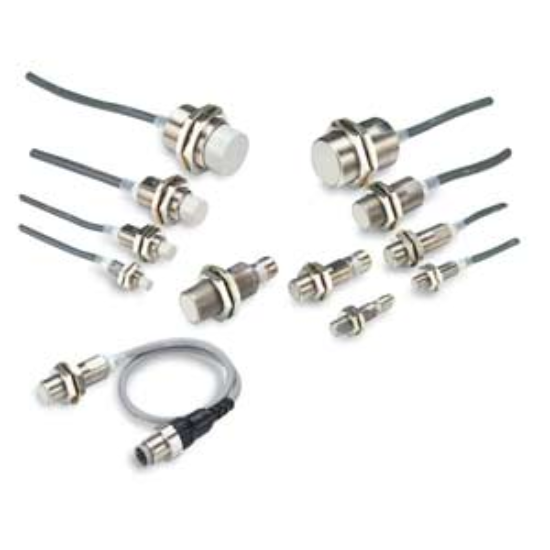

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc phát hiện vật thể kim loại một cách chính xác và ổn định là yếu tố quyết định đến năng suất. Cảm biến tiệm cận Omron E2E-X2D1-U 5M là dòng cảm biến điện cảm cao cấp, được thiết kế để hoạt động bền bỉ trong những môi trường khắc nghiệt nhất, đảm bảo dây chuyền sản xuất của bạn luôn vận hành mượt mà và không sai sót.
1. Giới thiệu sản phẩm
Omron E2E-X2D1-U 5M thuộc series E2E danh tiếng của Omron, thương hiệu hàng đầu thế giới về linh kiện tự động hóa. Với kích thước thân M8 nhỏ gọn kết hợp cùng chiều dài dây cáp lên đến 5m, sản phẩm này là giải pháp hoàn hảo cho các vị trí lắp đặt hạn chế hoặc các máy móc có khoảng cách từ cảm biến đến bộ điều khiển xa. Đây là loại cảm biến Shielded (có màn chắn), cho phép lắp đặt âm (flush) vào bề mặt kim loại mà không gây ra sai số tín hiệu, giúp tăng tính thẩm mỹ và độ bền cơ học cho thiết bị.
2. Điểm nổi bật của Omron E2E-X2D1-U 5M
- Độ bền vật liệu vượt trội: Vỏ cảm biến chế tạo từ thép không gỉ SUS303, giúp kháng dầu, chống ăn mòn và chịu được các va đập cơ học mạnh trong môi trường công nghiệp.
- Khả năng chống nhiễu tối ưu: Thiết kế Shielded giúp hạn chế tối đa ảnh hưởng từ các nguồn điện từ trường xung quanh, đảm bảo tín hiệu đầu ra luôn chuẩn xác tuyệt đối.
- Tiêu chuẩn bảo vệ IP67: Khả năng chống bụi hoàn toàn và chịu được tình trạng ngâm nước tạm thời, cực kỳ phù hợp trong môi trường sản xuất có độ ẩm cao hoặc nhiều bụi bẩn.
- Tần số đáp ứng cực nhanh: Với tần số lên đến 1.5kHz, cảm biến có thể đáp ứng tốt các ứng dụng đếm hoặc phát hiện vật thể chuyển động ở tốc độ cao trên băng chuyền.
3. Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | E2E-X2D1-U 5M |
| Loại cảm biến | Cảm biến tiệm cận điện cảm (Inductive Proximity Sensor) |
| Kích cỡ thân | M8 (Phi 8mm) |
| Khoảng cách phát hiện | 2mm |
| Nguồn cấp (Điện áp) | 12...24VDC |
| Ngõ ra (Output) | 2 dây DC, Chế độ NO (Thường mở) |
| Tần số đáp ứng | 1.5kHz |
| Chất liệu vỏ | Thép không gỉ 303 (SUS303) |
| Chiều dài cáp | 5m (Vật liệu PVC) |
| Tiêu chuẩn bảo vệ | IP67, CE, UL, CSA |
| Nhiệt độ hoạt động | -25°C đến 70°C |
4. Lợi ích khi sử dụng sản phẩm
- Tối ưu hóa chi phí vận hành: Độ bền vật liệu cao giúp giảm thiểu tối đa tần suất bảo trì và thay thế linh kiện.
- Đảm bảo tính chính xác tuyệt đối: Công nghệ chống nhiễu giúp loại bỏ tín hiệu giả, tăng độ tin cậy cho hệ thống điều khiển PLC.
- Lắp đặt linh hoạt & tiết kiệm: Kích thước M8 siêu nhỏ và dây cáp 5m giúp kỹ sư dễ dàng triển khai tại các vị trí khó tiếp cận mà không cần thêm dây nối.
5. Hướng dẫn sử dụng (How-to)
- Bước 1 - Xác định vị trí: Lắp đặt cảm biến sao cho bề mặt kim loại của vật thể nằm trong phạm vi phát hiện 2mm tính từ mặt đầu cảm biến.
- Bước 2 - Cố định thiết bị: Sử dụng lỗ khoan M8 và đai ốc kẹp để cố định chắc chắn cảm biến vào vị trí, tránh rung lắc cơ học.
- Bước 3 - Đấu nối điện: Vì là loại 2 dây, hãy đấu nối nối tiếp cảm biến với tải (như Relay hoặc chân Input PLC) và nguồn 12-24VDC. Lưu ý kiểm tra đúng sơ đồ mạch của Omron.
- Bước 4 - Kiểm tra hoạt động: Khi có vật thể kim loại tiến lại gần, đèn LED trên thân cảm biến sẽ sáng, xác nhận tín hiệu ngõ ra NO đã đóng.
6. Sản phẩm sử dụng chung với (isRelatedTo)
Để xây dựng hệ thống điều khiển tự động hoàn chỉnh, Omron E2E-X2D1-U 5M thường được kết nối cùng:
- Bộ điều khiển PLC: Các dòng Omron CP1E, CP1L, CP1H hoặc Siemens S7-1200.
- Relay trung gian: Giúp cách ly và bảo vệ tín hiệu cho bộ điều khiển.
- Phụ kiện cơ khí: Giá đỡ cảm biến M8, đai kẹp cố định chuyên dụng.
7. Ứng dụng sản phẩm (PropertyValue)
- Ngành đóng gói: Phát hiện sự hiện diện của nắp chai, lon nhôm hoặc hộp kim loại trên băng chuyền tốc độ cao.
- Sản xuất ô tô: Định vị chính xác các chi tiết máy hoặc kiểm tra hành trình linh kiện kim loại.
- Máy công cụ CNC: Sử dụng làm cảm biến giới hạn (Limit switch) để bảo vệ vùng làm việc của trục máy.
- Hệ thống phân loại: Nhận diện vật liệu kim loại trong các quy trình phân loại tự động hóa.
8. Câu hỏi thường gặp (FAQ)
1. Cảm biến E2E-X2D1-U 5M có phát hiện được nhựa hay gỗ không?
Trả lời: Không, đây là cảm biến tiệm cận điện cảm, chỉ có khả năng phát hiện các vật thể bằng kim loại (sắt, thép, nhôm, đồng...).
2. Khoảng cách phát hiện 2mm có điều chỉnh được không?
Trả lời: Không, 2mm là thông số định mức cố định từ nhà sản xuất để đảm bảo độ ổn định.
3. Dây cáp 5m có làm giảm độ nhạy không?
Trả lời: Không, với dải điện áp 12-24VDC chuẩn, chiều dài 5m vẫn đảm bảo tín hiệu ổn định và chuẩn xác.
4. Loại Shielded (có màn chắn) khác gì Unshielded?
Trả lời: Loại Shielded cho phép lắp âm hoàn toàn vào bề mặt kim loại mà không bị nhiễu, rất phù hợp không gian hẹp.
5. Sản phẩm có chống nước tốt không?
Trả lời: Có, sản phẩm đạt chuẩn IP67, có thể hoạt động tốt trong môi trường ẩm ướt hoặc có bụi bẩn.
6. Tôi có thể dùng nguồn 5VDC cho cảm biến này không?
Trả lời: Không nên, để hoạt động ổn định nhất, bạn nên sử dụng nguồn từ 12V đến 24VDC.
7. Ngõ ra NO nghĩa là gì?
Trả lời: NO (Normally Open) nghĩa là ở trạng thái bình thường mạch sẽ hở, khi phát hiện vật thể mạch sẽ đóng lại để truyền tín hiệu.
8. Làm sao để phân biệt hàng chính hãng Omron?
Trả lời: Bạn nên mua tại các đại lý ủy quyền như AUT VN để nhận được đầy đủ chứng chỉ CO/CQ và chế độ bảo hành chính hãng.
9. Cảm biến có chịu được nhiệt độ cao không?
Trả lời: Có, sản phẩm hoạt động ổn định trong dải nhiệt độ từ -25°C đến 70°C.
10. Tại sao tôi nên chọn phiên bản cáp 5m thay vì 2m?
Trả lời: Cáp 5m giúp bạn lắp đặt linh hoạt ở những vị trí xa tủ điện mà không cần phải đấu nối dây trung gian, giúp giảm thiểu điểm lỗi và tiết kiệm thời gian.
Nguồn tham khảo: Omron Industrial Automation
