Cảm biến quang Omron E3Z-R61-M1TJ | Phản xạ gương, Lọc phân cực, Ngõ ra NPN, Đầu nối M12 | AUT VN

Loại cảm biến: Quang điện phản xạ gương (Retro-reflective) tích hợp công nghệ lọc phân cực (Polarized Filter) chống nhiễu vật thể bóng.
Ngõ ra: NPN (Lựa chọn chế độ Light-ON hoặc Dark-ON linh hoạt).
Khoảng cách phát hiện: Tối đa 4m (tùy thuộc loại gương phản xạ sử dụng).
Kết nối: Đầu nối M12 (Connector) giúp lắp đặt và thay thế cực nhanh, giảm downtime.
Tiêu chuẩn bảo vệ: IP67 chống bụi và nước, bền bỉ trong môi trường công nghiệp khắc nghiệt.
Thương hiệu: Omron (Nhật Bản) - Chính hãng tại AUT VN.

nhà chế tạo: Omron

SKU: E3Z-R61-M1TJ 0.3M

Tải xuống mẫu

Giá cũ: 2.624.100 ₫

Giá bán: 2.099.280 ₫

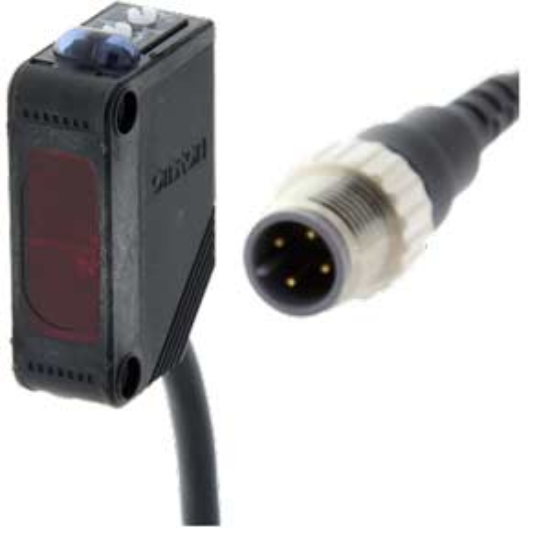

Giới thiệu Cảm biến quang Omron E3Z-R61-M1TJ

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc phát hiện chính xác các vật thể có bề mặt phản quang cao (như inox, nhôm, nhựa bóng) luôn là một thách thức lớn đối với các dòng cảm biến thông thường. Cảm biến quang Omron E3Z-R61-M1TJ chính là giải pháp đột phá được thiết kế để giải quyết triệt để vấn đề này. Với công nghệ lọc phân cực (Polarized Filter) tiên tiến, sản phẩm giúp loại bỏ hoàn toàn hiện tượng báo giả do ánh sáng phản xạ từ bề mặt bóng, đảm bảo hệ thống vận hành ổn định tuyệt đối. Tại AUT VN, chúng tôi cam kết cung cấp dòng cảm biến Omron chính hãng, giúp doanh nghiệp tối ưu hóa quy trình sản xuất.

Điểm nổi bật của Omron E3Z-R61-M1TJ

Công nghệ lọc phân cực độc quyền: Cho phép cảm biến phân biệt chính xác giữa tia sáng từ gương phản xạ và tia sáng phản xạ từ bề mặt vật thể bóng, giúp triệt tiêu lỗi nhận diện sai (false trigger).
Kết nối đầu nối M12 tiện lợi: Thay vì sử dụng dây cáp đúc sẵn khó thay thế, phiên bản M1TJ sử dụng chuẩn đầu nối M12 giúp việc bảo trì, thay thế thiết bị trở nên cực kỳ nhanh chóng, giảm thiểu tối đa thời gian dừng máy (Downtime).
Độ bền chuẩn IP67: Khả năng kháng bụi và nước vượt trội, cho phép thiết bị hoạt động ổn định trong môi trường ẩm ướt, nhiều dầu mỡ hoặc bụi bẩn.
Thời gian đáp ứng siêu tốc: Tốc độ phản hồi cực nhanh (≤ 1ms), lý tưởng cho các dây chuyền đóng gói, phân loại sản phẩm và băng tải tốc độ cao.

Bảng thông số kỹ thuật chi tiết

Model	E3Z-R61-M1TJ
Thương hiệu	Omron (Nhật Bản)
Phương pháp phát hiện	Phản xạ gương có bộ lọc phân cực
Khoảng cách phát hiện	0.1m đến 4m (Tùy loại gương)
Loại ngõ ra	NPN
Chế độ hoạt động	Lựa chọn Light-ON / Dark-ON
Điện áp nguồn	12 đến 24VDC
Nguồn sáng	LED Đỏ
Thời gian đáp ứng	≤ 1ms
Cấp bảo vệ	IP67
Kiểu kết nối	Đầu nối M12 (Connector)
Nhiệt độ vận hành	-25 đến 55°C

Nguồn tham khảo: Omron Industrial Automation Official

Lợi ích khi sử dụng Omron E3Z-R61-M1TJ

Đảm bảo độ chính xác tuyệt đối: Không còn tình trạng cảm biến báo sai khi gặp lon nhôm, vỏ hộp inox hoặc các bề mặt nhựa bóng loáng.
Tối ưu chi phí vận hành: Thiết kế bền bỉ và tiêu chuẩn IP67 giúp giảm tần suất thay thế và tiết kiệm chi phí bảo trì định kỳ.
Lắp đặt linh hoạt: Kích thước nhỏ gọn cùng chuẩn kết nối M12 giúp dễ dàng tích hợp vào mọi không gian máy móc chật hẹp.
Nâng cao năng suất: Tốc độ phản hồi nhanh giúp kiểm soát chính xác tốc độ dòng sản phẩm, tránh ùn tắc trên băng tải.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Gắn giá đỡ: Sử dụng giá đỡ chuyên dụng như E39-L104 để cố định cảm biến chắc chắn lên khung máy.
Bước 2 - Lắp gương phản xạ: Đặt gương phản xạ (ví dụ: E39-R1 hoặc E39-R10) đối diện trực tiếp với mắt phát của cảm biến.
Bước 3 - Căn chỉnh trục quang: Điều chỉnh vị trí cảm biến và gương sao cho tâm tia sáng đi qua trực diện tâm gương để đạt được khoảng cách phát hiện tối đa.
Bước 4 - Kết nối điện: Cắm cáp kết nối M12 vào đầu nối trên cảm biến, đấu nối dây nguồn (12-24VDC) và dây tín hiệu NPN vào PLC hoặc bộ điều khiển.
Bước 5 - Thiết lập chế độ: Sử dụng công tắc trên thân cảm biến để chọn chế độ Light-ON hoặc Dark-ON tùy theo yêu cầu logic của hệ thống.

Sản phẩm sử dụng chung với Omron E3Z-R61-M1TJ

Để hệ thống hoạt động hoàn hảo, bạn nên kết hợp với các phụ kiện chính hãng sau:

Gương phản xạ: E39-R1 (Tiêu chuẩn), E39-R10 (Kích thước lớn cho khoảng cách xa).
Giá đỡ: Dòng E39-L104 giúp căn chỉnh trục quang chính xác nhất.
Cáp kết nối: Các dòng cáp đầu nối M12 chuyên dụng của Omron để đảm bảo truyền dẫn tín hiệu ổn định.

Ứng dụng thực tế (Application)

Ngành Thực phẩm & Đồ uống: Phát hiện lon nhôm, chai thủy tinh, vỏ hộp thiếc trên băng tải tốc độ cao.
Ngành Sản xuất Ô tô: Kiểm tra vị trí các linh kiện mạ crom, chi tiết kim loại bóng loáng.
Ngành Đóng gói: Phân loại các sản phẩm có màng bao bì màng bóng, phản quang mạnh.
Sản xuất Điện tử: Phát hiện các bản mạch PCB hoặc linh kiện có bề mặt phản quang.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi cần cảm biến có bộ lọc phân cực cho vật bóng?
Vật bóng như inox sẽ phản xạ ngược ánh sáng về cảm biến làm nó hiểu lầm là có gương. Bộ lọc phân cực giúp loại bỏ ánh sáng nhiễu này để nhận diện vật chính xác.

2. Đầu nối M12 có ưu điểm gì so với dây cáp đúc sẵn?
Đầu nối M12 giúp việc thay thế cảm biến cực nhanh khi có sự cố mà không cần phải đấu nối lại toàn bộ dây điện trong tủ điều khiển, giúp giảm downtime.

3. Tôi có thể sử dụng nguồn 220V cho cảm biến này không?
Không, thiết bị chỉ hoạt động với nguồn điện áp DC từ 12V đến 24V. Sử dụng 220V sẽ làm hỏng thiết bị ngay lập tức.

4. Khoảng cách 4m có thực tế trong môi trường bụi bẩn không?
Khoảng cách 4m là trong điều kiện tiêu chuẩn. Trong môi trường nhiều bụi, khoảng cách phát hiện sẽ giảm xuống, bạn nên chọn gương lớn hơn để bù đắp.

5. Ngõ ra NPN hoạt động như thế nào?
NPN là ngõ ra cực âm (Sinking). Khi có vật, cảm biến sẽ đóng mạch nối chân tín hiệu với cực âm (0V).

6. Tiêu chuẩn IP67 có ý nghĩa gì?
Nó đảm bảo cảm biến chống bụi hoàn toàn và có thể chịu được tia nước phun trực tiếp, rất phù hợp cho nhà máy thực phẩm.

7. Làm thế nào để thay đổi giữa Light-ON và Dark-ON?
Bạn chỉ cần gạt công tắc chuyển đổi (Switch) nhỏ được tích hợp sẵn trên thân cảm biến.

8. Cảm biến này có phát hiện được vật trong suốt không?
Không phải là chuyên dụng, nhưng với chế độ phản xạ gương, nó có thể phát hiện các vật trong suốt dày hoặc có độ đục nhất định.

9. Tôi nên mua gương nào để tăng khoảng cách phát hiện?
Bạn nên sử dụng gương E39-R10 có diện tích lớn để thu nhận được nhiều ánh sáng hơn.

10. Sản phẩm tại AUT VN có bảo hành không?
Có, tất cả sản phẩm Omron tại AUT VN đều được bảo hành chính hãng, đầy đủ giấy tờ CO/CQ.
