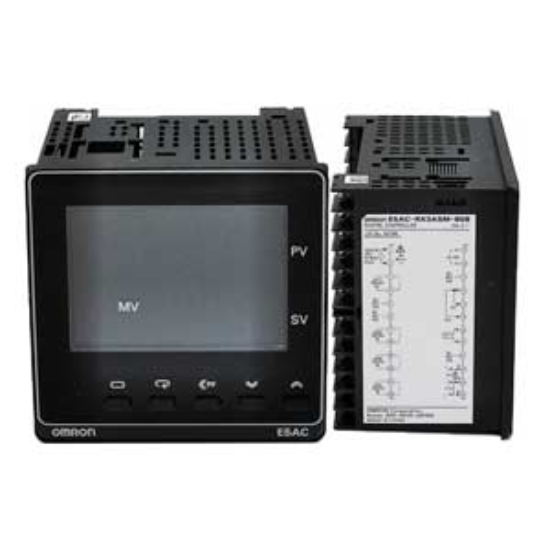

Bộ Điều Khiển Nhiệt Độ Omron E5AC-QX3DSM-800 | PID Chính Xác, Nguồn 24V, Ngõ Ra SSR

Model: E5AC-QX3DSM-800 chính hãng Omron Nhật Bản.
Công nghệ: Thuật toán 2-PID tiên tiến, triệt tiêu hiện tượng vọt lố, ổn định nhiệt độ tuyệt đối.
Nguồn cấp: 24VAC/24VDC an toàn, tối ưu cho tủ điện công nghiệp hiện đại.
Ngõ ra: Voltage output điều khiển SSR với tốc độ đóng ngắt siêu nhanh.
Đầu vào: Đa năng (Thermocouple K, J..., RTD Pt100, 4-20mA, 0-10V...).
Kích thước: Chuẩn DIN 96x96mm, dễ dàng lắp đặt và thay thế.

nhà chế tạo: Omron

SKU: E5AC-QX3DSM-800

Giá cũ: 3.213.000 ₫

Giá bán: 2.570.400 ₫

Giới thiệu Bộ Điều Khiển Nhiệt Độ Omron E5AC-QX3DSM-800

Bạn đang tìm kiếm một giải pháp kiểm soát nhiệt độ chính xác tuyệt đối để bảo vệ chất lượng sản phẩm và tối ưu hóa quy trình sản xuất? Bộ điều khiển nhiệt độ Omron E5AC-QX3DSM-800 chính là "bộ não" thông minh mà hệ thống của bạn đang cần. Thuộc dòng E5AC cao cấp từ thương hiệu Omron danh tiếng, thiết bị này không chỉ đơn thuần là một bộ đo nhiệt, mà là một hệ thống điều khiển PID chuyên sâu giúp duy trì sự ổn định nhiệt độ ở mức cao nhất.

Với thuật toán 2-PID độc quyền, Omron E5AC-QX3DSM-800 giúp duy trì nhiệt độ đạt mức cài đặt nhanh chóng mà không gây ra hiện tượng vọt lố (overshoot) – yếu tố sống còn trong các ngành công nghiệp đòi hỏi độ chính xác khắt khe như dược phẩm hay thực phẩm. Đặc biệt, việc sử dụng nguồn 24V và ngõ ra SSR giúp hệ thống vận hành cực kỳ an toàn, bền bỉ và giảm thiểu tối đa rủi ro điện giật cho kỹ thuật viên.

Điểm nổi bật của Omron E5AC-QX3DSM-800

Công nghệ 2-PID tiên tiến: Tự động tối ưu hóa thông số điều khiển, giúp duy trì sai số nhiệt độ ở mức cực thấp, lý tưởng cho các ứng dụng nhạy cảm với nhiệt.
Ngõ ra SSR (Voltage output): Cho phép đóng ngắt với tần suất cao, lý tưởng khi kết hợp với Relay bán dẫn (SSR), giúp hệ thống hoạt động êm ái và không mòn tiếp điểm cơ khí.
Khả năng tương thích cực cao: Hỗ trợ đa dạng loại cảm biến từ cặp nhiệt điện (Thermocouple) đến điện trở nhiệt (RTD Pt100) và các tín hiệu Analog công nghiệp 4-20mA, 0-10V.
Tính năng Auto-tuning (AT): Chế độ tự động dò tìm thông số giúp người dùng dễ dàng cài đặt chính xác mà không cần chuyên môn sâu về lý thuyết điều khiển PID.
Thiết kế bền bỉ: Mặt kính hiển thị LED sắc nét, độ tương phản cao, chịu được môi trường công nghiệp khắc nghiệt với tiêu chuẩn bảo vệ cao.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	E5AC-QX3DSM-800
Điện áp nguồn cấp	24VAC / 24VDC
Phương pháp điều khiển	Điều khiển 2-PID, Điều khiển ON-OFF
Ngõ ra điều khiển	Điện áp (Voltage output) - Chuyên dụng cho SSR
Tín hiệu đầu vào (Input)	Thermocouple (B, C, E, J, K, N, PL2), RTD (Pt100), Analog (0...10VDC, 4...20mADC)
Kích thước mặt (Face size)	96 x 96 mm
Kích thước lỗ lắp (Cut-out)	92 x 92 mm
Ngõ ra cảnh báo (Alarm)	3 Ngõ ra Relay (Cảnh báo nhiệt độ)
Tiêu chuẩn bảo vệ	IP00, IP20, IP66 (Khi lắp kèm gioăng)
Chứng chỉ chất lượng	CE, CSA, KC, UL

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron E5AC-QX3DSM-800

Tiết kiệm năng lượng: Kiểm soát nhiệt độ chính xác giúp giảm thiểu tình trạng cấp nhiệt dư thừa, từ đó hạ chi phí điện năng đáng kể cho nhà máy.
Đảm bảo chất lượng sản phẩm: Loại bỏ hoàn toàn sự biến động nhiệt độ, giúp quy trình ép nhựa, sấy dược phẩm đạt độ đồng nhất 100%.
Tăng độ bền hệ thống: Ngõ ra SSR không gây tia lửa điện và không mòn cơ khí, giúp dây chuyền vận hành liên tục, giảm tối đa thời gian dừng máy (down-time).
An toàn vận hành: Nguồn 24V tiêu chuẩn giúp giảm rủi ro mất an toàn điện trong môi trường công nghiệp ẩm ướt hoặc tiếp xúc gần người vận hành.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1 - Lắp đặt vật lý: Khoét lỗ trên bảng điều khiển (panel) theo kích thước chuẩn 92x92mm. Đặt thiết bị vào và siết chặt vít cố định.
Bước 2 - Đấu nối điện: Kết nối nguồn 24VAC/VDC vào các chân nguồn. Đấu nối cảm biến nhiệt độ (Pt100 hoặc Thermocouple) vào chân Input và kết nối ngõ ra Voltage với Relay bán dẫn (SSR).
Bước 3 - Thiết lập cảm biến: Truy cập menu Setup trên thiết bị để chọn đúng loại cảm biến đang sử dụng (ví dụ: K-type hoặc Pt100).
Bước 4 - Chạy Auto-tuning (AT): Kích hoạt chế độ AT để thiết bị tự động tính toán các thông số P, I, D tối ưu nhất cho tải nhiệt thực tế.
Bước 5 - Vận hành: Nhập giá trị nhiệt độ mong muốn (Set Point - SV) và theo dõi giá trị nhiệt thực tế (Process Value - PV) trên màn hình LED sắc nét.

Sản phẩm sử dụng kèm (isRelatedTo)

Relay bán dẫn SSR: Thiết bị bắt buộc để nhận tín hiệu ngõ ra Voltage từ E5AC-QX3DSM-800.
Cảm biến nhiệt độ: Cặp nhiệt điện Type K hoặc RTD Pt100 để đo nhiệt độ chính xác.
Phụ kiện lắp đặt: Giá đỡ Mounting adapter Y92F-51 hoặc nắp che chống nước Y92A-96N.

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

Ngành nhựa: Điều khiển nhiệt độ các vùng gia nhiệt máy ép nhựa, máy đùn, máy thổi chai.
Thực phẩm & Dược phẩm: Kiểm soát chính xác nhiệt độ lò sấy, nồi tiệt trùng, tủ ủ men.
Hệ thống HVAC & Phòng sạch: Duy trì nhiệt độ ổn định cho phòng Lab, phòng sạch y tế và trung tâm dữ liệu.
Hóa chất: Điều phối nhiệt độ bồn khuấy, lò luyện kim và các thiết bị phản ứng hóa học.

Câu hỏi thường gặp (FAQ)

1. Model E5AC-QX3DSM-800 khác gì so với các dòng nguồn 220V?
Model này sử dụng nguồn 24VAC/VDC, mang lại độ an toàn cao hơn và dễ dàng tích hợp vào các tủ điện điều khiển DC công nghiệp hiện đại.

2. Tôi có thể dùng cảm biến Pt100 cho model này không?
Hoàn toàn được. Thiết bị hỗ trợ đầy đủ các loại RTD (Pt100, JPt100) và đa dạng loại Thermocouple.

3. Tại sao nên dùng ngõ ra SSR thay vì Relay cơ?
Vì ngõ ra SSR không có tiếp điểm cơ khí, giúp đóng ngắt cực nhanh (phù hợp điều khiển PID) và không bị mòn hay tạo tia lửa điện, tăng tuổi thọ hệ thống.

4. Chức năng Auto-tuning (AT) hoạt động như thế nào?
AT sẽ tự động đo đạc đặc tính nhiệt của hệ thống và tính toán các thông số P, I, D tối ưu nhất, giúp bạn không cần phải cài đặt thủ công phức tạp.

5. Thiết bị này có khả năng chống nước không?
Mặc định đạt chuẩn IP20, nhưng nếu bạn lắp kèm gioăng cao su đi kèm, thiết bị có thể đạt chuẩn IP66 chống bụi và nước hiệu quả.

6. Thiết bị có hỗ trợ chế độ điều khiển làm mát không?
Có, model này hỗ trợ cả chế độ Heating (Sưởi) và Cooling (Làm mát), cho phép điều khiển cả thanh nhiệt và quạt làm mát đồng thời.

7. Làm sao để biết thiết bị đang gặp lỗi cảm biến?
Khi cảm biến hỏng hoặc bị đứt, màn hình sẽ hiển thị các mã lỗi như S.Err hoặc các thông báo tương đương để cảnh báo người dùng.

8. AUT VN có hỗ trợ kỹ thuật sau khi mua không?
Có, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ hướng dẫn cài đặt từ xa hoặc tư vấn giải pháp lắp đặt tận nơi.

9. Chính sách bảo hành sản phẩm tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng Omron. AUT VN cam kết đổi mới nếu phát sinh lỗi kỹ thuật từ phía nhà sản xuất.

10. Tôi muốn mua số lượng lớn cho dự án có được giá tốt không?
Chắc chắn rồi. AUT VN luôn có chính sách chiết khấu hấp dẫn cho các đơn vị tích hợp hệ thống và khách hàng dự án quy mô lớn.

11. Thời gian giao hàng tại TP.HCM là bao lâu?
Chúng tôi hỗ trợ giao hàng nhanh trong ngày tại khu vực nội thành TP.HCM cho các đơn hàng cần gấp.

12. Làm sao để phân biệt hàng Omron chính hãng tại AUT VN?
Sản phẩm tại AUT VN luôn đầy đủ chứng từ CO/CQ, tem nhãn rõ ràng và có thể kiểm tra Serial Number trực tiếp qua hệ thống của Omron.
