Tôi có thể cấp nguồn 220V cho model E5CC-QX2DUM-800 không?

Tuyệt đối KHÔNG. Model này chỉ hoạt động với nguồn 24VAC/VDC. Cấp nguồn 220V sẽ gây cháy nổ thiết bị ngay lập tức.

Tại sao ngõ ra Voltage lại tốt hơn ngõ ra Relay truyền thống?

Ngõ ra Voltage dùng để điều khiển SSR, cho phép đóng cắt với tần suất cực cao mà không gây mòn tiếp điểm, không tiếng ồn, giúp nhiệt độ ổn định hơn nhiều.

Thiết bị này hỗ trợ những loại cảm biến nào?

Hỗ trợ đa dạng: Can nhiệt K, J, T, cảm biến Pt100 và các tín hiệu Analog 4-20mA hoặc 0-10V.

Chức năng Auto-tuning (AT) là gì và khi nào cần dùng?

AT là tính năng tự động đo độ trễ nhiệt của hệ thống để tự cài đặt thông số PID. Bạn cần dùng AT khi mới lắp đặt hoặc khi thay đổi loại lò/vật liệu sấy.

Kích thước 48x48mm có phù hợp để thay thế cho các dòng đồng hồ cũ không?

Có, đây là chuẩn DIN quốc tế, tương thích với hầu hết các mặt tủ điện công nghiệp hiện nay.

Làm sao để nhận biết hàng Omron chính hãng tại AUT VN?

Sản phẩm tại AUT VN đều đi kèm đầy đủ chứng nhận CO (Xuất xứ) và CQ (Chất lượng), tem bảo hành chính hãng.

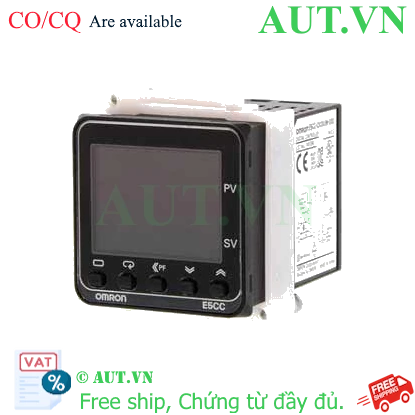

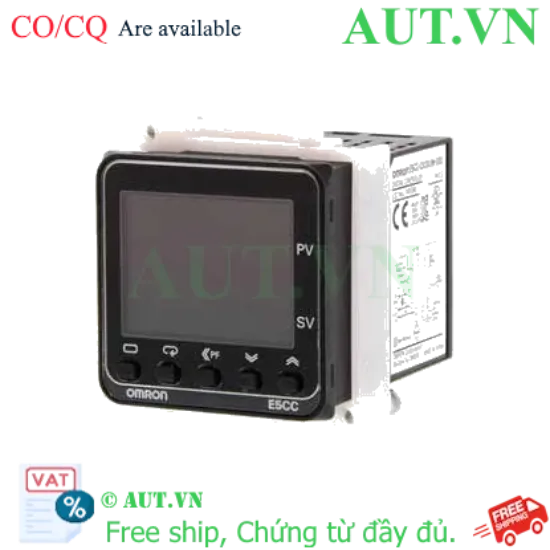

Bộ Điều Khiển Nhiệt Độ Omron E5CC-QX2DUM-800 | PID Chính Xác, Ngõ Ra SSR, Nguồn 24V

Model: E5CC-QX2DUM-800 chính hãng Omron.
Công nghệ điều khiển: Thuật toán PID kép & ON-OFF, triệt tiêu vọt lố (overshoot).
Ngõ ra điều khiển: Voltage Output (cho SSR) đóng cắt tốc độ cao, bền bỉ.
Nguồn cấp: 24VAC/VDC an toàn, tiêu chuẩn công nghiệp.
Đầu vào đa năng: Hỗ trợ can nhiệt K, J, T, Pt100, Analog 4-20mA/0-10V.
Kích thước: Chuẩn DIN 48x48mm, dễ dàng lắp đặt.

nhà chế tạo: Omron

SKU: E5CC-QX2DUM-800

Tải xuống mẫu

Giá cũ: 3.720.150 ₫

Giá bán: 2.976.120 ₫

Số lượng:

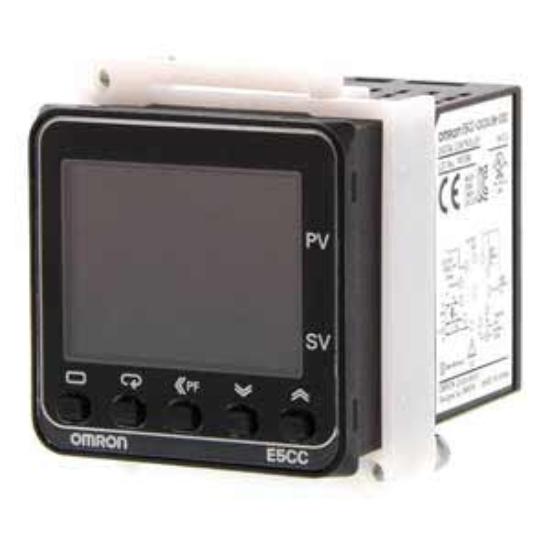

Giới thiệu về Bộ Điều Khiển Nhiệt Độ Omron E5CC-QX2DUM-800

Bộ điều khiển nhiệt độ Omron E5CC-QX2DUM-800 (hay còn gọi là đồng hồ nhiệt Omron) là thiết bị kiểm soát nhiệt độ kỹ thuật số cao cấp, được thiết kế để vận hành trong những môi trường công nghiệp khắt khe nhất. Thuộc dòng E5CC danh tiếng, sản phẩm đóng vai trò là "bộ não" điều phối nhiệt độ thông minh. Với thuật toán PID tiên tiến, E5CC-QX2DUM-800 loại bỏ hoàn toàn hiện tượng vọt lố (overshoot), đảm bảo nhiệt độ luôn ổn định ở mức cài đặt, từ đó nâng cao chất lượng thành phẩm và tối ưu hóa điện năng tiêu thụ. Sản phẩm được cung cấp chính hãng bởi AUT VN, cam kết mang lại sự bền bỉ và chính xác tuyệt đối cho hệ thống tự động hóa của bạn.

Điểm nổi bật của Omron E5CC-QX2DUM-800

Công nghệ PID tối ưu: Khả năng tự điều chỉnh thông số giúp duy trì nhiệt độ chính xác đến từng độ C, giảm thiểu sai số.
Màn hình LCD siêu rõ: Độ tương phản cao, ký tự lớn, giúp kỹ thuật viên dễ dàng giám sát từ xa ngay cả trong điều kiện ánh sáng yếu.
Ngõ ra Voltage (SSR): Thay thế hoàn toàn Relay cơ, giúp tốc độ đóng cắt siêu nhanh, không gây tiếng ồn và kéo dài tuổi thọ thiết bị.
Chức năng Auto-tuning: Tự động dò tìm thông số PID phù hợp với đặc tính nhiệt của lò, giảm thiểu sai sót khi cài đặt thủ công.
Thiết kế bền bỉ: Chuẩn IP50 mặt trước, chống bụi, chịu nhiệt, phù hợp với mọi tủ điện công nghiệp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết đặc tính
Model	E5CC-QX2DUM-800
Nguồn cấp (Power Supply)	24 VAC / 24 VDC
Ngõ ra điều khiển (Control Output)	Voltage Output (Dành cho SSR)
Ngõ ra phụ (Auxiliary Output)	2 Ngõ ra Relay (Cảnh báo/Điều khiển phụ)
Chế độ điều khiển	PID, ON-OFF
Loại đầu vào (Input Type)	Can nhiệt K, J, T, Pt100, Analog (4-20mA, 0-10V)
Kích thước mặt / Lỗ khoét	48 x 48 mm / 45 x 45 mm
Tiêu chuẩn chứng nhận	CE, UL, CSA

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi đầu tư Omron E5CC-QX2DUM-800

Triệt tiêu phế phẩm: Sự ổn định nhiệt tuyệt đối giúp sản phẩm đầu ra đồng nhất, không bị lỗi do sốc nhiệt hay vọt lố.
Tiết kiệm chi phí vận hành: Ngõ ra Voltage phối hợp với SSR loại bỏ chi phí thay thế tiếp điểm Relay định kỳ, giảm thời gian dừng máy.
An toàn điện tuyệt đối: Sử dụng nguồn 24V giúp giảm thiểu rủi ro chập cháy và an toàn cho kỹ thuật viên vận hành hơn so với nguồn 220V.
Triển khai siêu tốc: Giao diện thân thiện và tính năng Auto-tuning giúp thiết bị đi vào hoạt động nhanh chóng mà không cần chuyên gia cấu hình phức tạp.

Hướng dẫn lắp đặt và vận hành chi tiết (How-to)

Bước 1 - Lắp đặt cơ khí: Khoét lỗ mặt tủ điện chuẩn 45x45mm, đặt thiết bị vào và cố định bằng ngàm kẹp đi kèm theo máy.
Bước 2 - Đấu nối nguồn: Kết nối nguồn 24VAC hoặc 24VDC. Lưu ý: Kiểm tra kỹ cực tính (+) và (-) nếu dùng nguồn DC để tránh hỏng mạch.
Bước 3 - Kết nối cảm biến: Đấu dây can nhiệt (K, J, T...) hoặc Pt100 vào chân input. Khuyến khích dùng dây bọc kim chống nhiễu.
Bước 4 - Thiết lập đầu vào: Truy cập Menu cài đặt $ ightarrow$ chọn mục Input Type tương ứng với loại cảm biến đang sử dụng.
Bước 5 - Tối ưu hóa PID: Kích hoạt chế độ Auto-tuning (AT). Thiết bị sẽ tự tính toán thông số P, I, D tối ưu cho hệ thống của bạn.
Bước 6 - Vận hành: Cài đặt giá trị nhiệt độ mong muốn (SV) và theo dõi giá trị thực tế (PV) cho đến khi hệ thống ổn định.

Sản phẩm sử dụng kết hợp để đạt hiệu quả cao nhất

Để E5CC-QX2DUM-800 phát huy tối đa sức mạnh, AUT VN khuyên bạn nên kết hợp cùng:

Relay bán dẫn (SSR): Omron G3NA hoặc G3NB (Tương thích hoàn toàn với ngõ ra Voltage).
Cảm biến nhiệt độ chính hãng: Can nhiệt loại K hoặc Pt100 của Omron để đảm bảo độ sai số thấp nhất.
Bộ nguồn DC 24V: Dòng S-series Omron hoặc nguồn công nghiệp chất lượng cao để đảm bảo dòng điện sạch.

Ứng dụng thực tế của sản phẩm

Ngành nhựa: Điều khiển nhiệt độ chính xác cho vòi phun, trục vít máy ép nhựa, máy đùn nhựa PVC/PE.
Ngành thực phẩm: Vận hành lò sấy công nghiệp, tủ tiệt trùng, máy đóng gói yêu cầu nhiệt độ khắt khe.
Sản xuất hóa chất: Kiểm soát nhiệt độ bồn khuấy, lò phản ứng hóa học cần độ chính xác cao để tránh cháy nổ.
Y tế & Phòng Lab: Tủ ấm nuôi cấy, lò sấy mẫu, thiết bị phân tích nhiệt độ cao.

FAQ - Câu hỏi thường gặp

1. Tôi có thể cấp nguồn 220V cho model E5CC-QX2DUM-800 không?: Tuyệt đối KHÔNG. Model này chỉ hoạt động với nguồn 24VAC/VDC. Cấp nguồn 220V sẽ gây cháy nổ thiết bị ngay lập tức.
2. Tại sao ngõ ra Voltage lại tốt hơn ngõ ra Relay truyền thống?: Ngõ ra Voltage dùng để điều khiển SSR, cho phép đóng cắt với tần suất cực cao mà không gây mòn tiếp điểm, không tiếng ồn, giúp nhiệt độ ổn định hơn nhiều.
3. Thiết bị này hỗ trợ những loại cảm biến nào?: Hỗ trợ đa dạng: Can nhiệt K, J, T, cảm biến Pt100 và các tín hiệu Analog 4-20mA hoặc 0-10V.
4. Chức năng Auto-tuning (AT) là gì và khi nào cần dùng?: AT là tính năng tự động đo độ trễ nhiệt của hệ thống để tự cài đặt thông số PID. Bạn cần dùng AT khi mới lắp đặt hoặc khi thay đổi loại lò/vật liệu sấy.
5. Kích thước 48x48mm có phù hợp để thay thế cho các dòng đồng hồ cũ không?: Có, đây là chuẩn DIN quốc tế, tương thích với hầu hết các mặt tủ điện công nghiệp hiện nay.
6. Làm sao để nhận biết hàng Omron chính hãng tại AUT VN?: Sản phẩm tại AUT VN đều đi kèm đầy đủ chứng nhận CO (Xuất xứ) và CQ (Chất lượng), tem bảo hành chính hãng.
7. Một bộ E5CC-QX2DUM-800 có điều khiển được 2 vùng nhiệt không?: Không, đây là bộ điều khiển đơn (Single loop). Nếu bạn có 2 vùng nhiệt, bạn cần sử dụng 2 bộ điều khiển độc lập.
8. Nếu cảm biến bị đứt dây, thiết bị sẽ báo như thế nào?: Thiết bị sẽ hiển thị mã lỗi (Error) trên màn hình và kích hoạt ngõ ra cảnh báo để thông báo cho người vận hành.
9. Màn hình LCD của Omron E5CC có bền không?: Có, màn hình được thiết kế chống tia UV và chịu nhiệt tốt, đảm bảo độ sắc nét và tương phản trong nhiều năm sử dụng.
10. Chính sách bảo hành và giao hàng tại AUT VN như thế nào?: AUT VN hỗ trợ giao hàng hỏa tốc toàn quốc và bảo hành chính hãng theo tiêu chuẩn của Omron Việt Nam.
11. Sự khác biệt giữa E5CC-QX2DUM và các model khác trong dòng E5CC là gì?: Model này đặc trưng bởi nguồn cấp 24V và ngõ ra Voltage cho SSR, tối ưu cho các hệ thống yêu cầu độ an toàn cao và đóng cắt nhanh.
12. Tôi có thể điều chỉnh thông số PID thủ công không?: Có, ngoài Auto-tuning, bạn hoàn toàn có thể vào menu cài đặt để điều chỉnh các giá trị P, I, D theo kinh nghiệm vận hành riêng.
