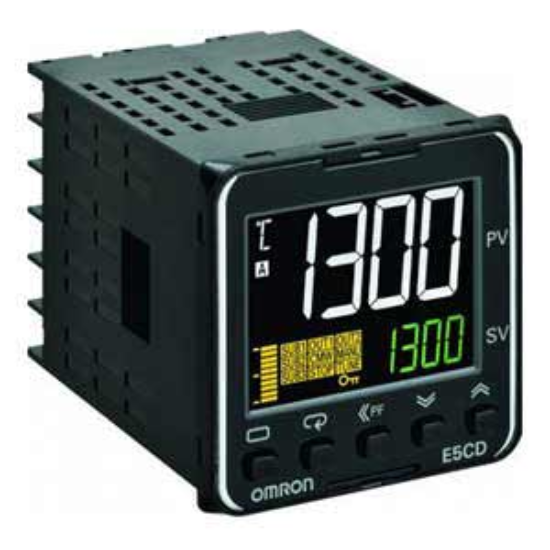

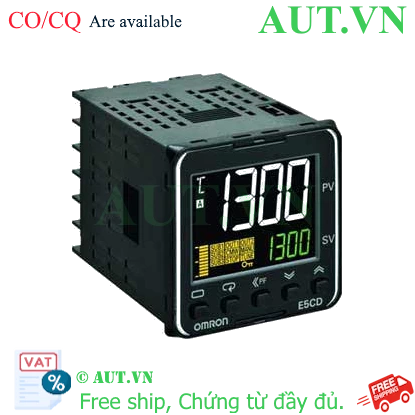

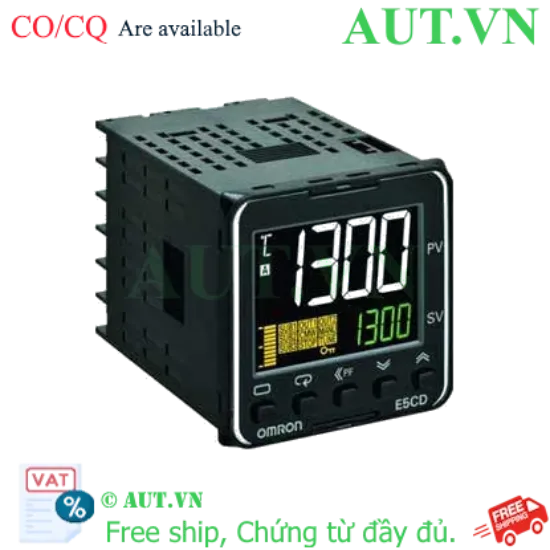

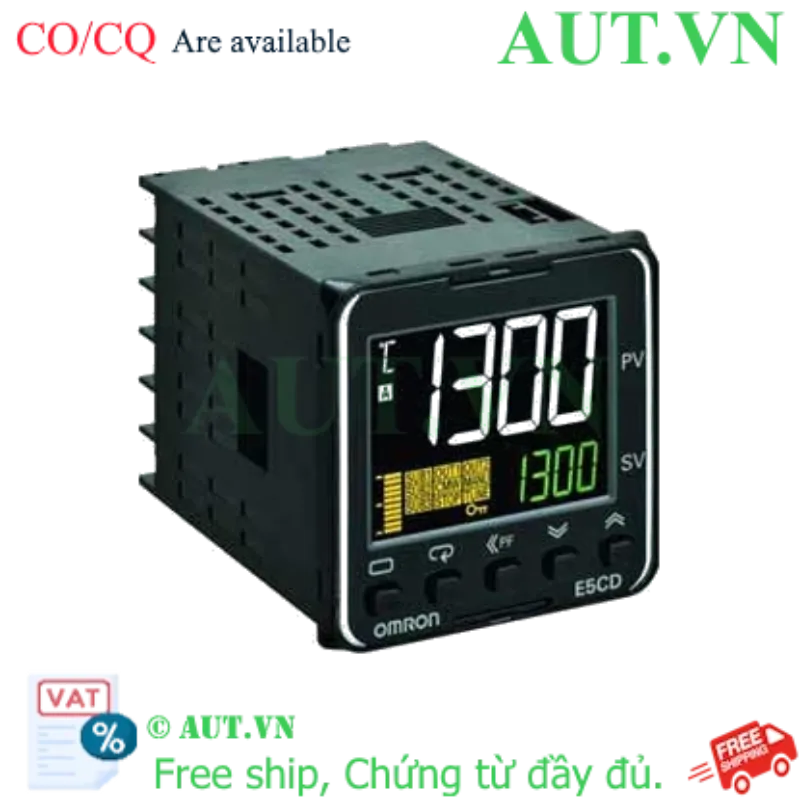

Bộ Điều Khiển Nhiệt Độ Omron E5CD-CX2ADM-800 | PID Chính Xác, Ngõ Ra Dòng Tuyến Tính 4-20mA, Chính Hãng

Model: Omron E5CD-CX2ADM-800 - Chính hãng Nhật Bản.
Ngõ ra điều khiển: Dòng tuyến tính (Linear Current Output 4-20mA) giúp điều khiển mượt mà, không sốc nhiệt.
Phương pháp điều khiển: Tối ưu hóa với thuật toán PID và ON-OFF linh hoạt.
Đầu vào cảm biến: Đa dạng (Thermocouple, RTD Pt100, 0-10V, 4-20mA).
Kích thước tiêu chuẩn: 48x48mm, dễ dàng lắp đặt cho mọi tủ điện công nghiệp.
Nguồn cấp: 100...240VAC.

nhà chế tạo: Omron

SKU: E5CD-CX2ADM-800

Tải xuống mẫu

Giá cũ: 3.076.050 ₫

Giá bán: 2.460.840 ₫

Số lượng:

Giới thiệu về Bộ Điều Khiển Nhiệt Độ Omron E5CD-CX2ADM-800

Trong các hệ thống điều khiển nhiệt độ công nghiệp yêu cầu độ khắt khe về sai số, Bộ điều khiển nhiệt độ Omron E5CD-CX2ADM-800 là giải pháp tối ưu. Khác với các dòng ngõ ra Relay thông thường, sản phẩm này sở hữu ngõ ra dòng tuyến tính (Linear current output), cho phép điều chỉnh mức năng lượng cấp cho thiết bị chấp hành một cách mượt mà, loại bỏ hoàn toàn hiện tượng sốc nhiệt, giúp kéo dài tuổi thọ thiết bị và đảm bảo chất lượng sản phẩm đầu ra.

Điểm nổi bật của Omron E5CD-CX2ADM-800

Kiểm soát PID siêu chính xác: Thuật toán PID tiên tiến giúp hệ thống đạt đến nhiệt độ cài đặt nhanh nhất và duy trì ổn định tuyệt đối, giảm thiểu dao động nhiệt.
Khả năng tương thích cảm biến cực rộng: Hỗ trợ hầu hết các loại cảm biến nhiệt độ phổ biến như Pt100, K, J, T... và các tín hiệu analog (0-10V, 4-20mA), giúp linh hoạt trong thiết kế hệ thống.
Vận hành bền bỉ trong môi trường khắc nghiệt: Thiết kế chuẩn công nghiệp, chịu được nhiễu điện từ và hoạt động ổn định trong điều kiện nhiệt độ môi trường thay đổi.
Giao diện vận hành trực quan: Màn hình hiển thị độ nét cao, các phím bấm điều hướng logic giúp kỹ thuật viên dễ dàng cài đặt thông số mà không cần quá nhiều tài liệu hướng dẫn.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết chi tiết
Model	E5CD-CX2ADM-800
Nguồn điện cấp	100...240VAC (50/60Hz)
Số kênh điều khiển	1 kênh
Phương pháp điều khiển	2-PID control, ON-OFF control
Loại đầu vào (Input)	B, C, E, JPt 100Ω, N, PL2, Pt 100Ω, U, W, 0...10VDC, 0...20mADC, 0...5VDC, 1...5VDC, 4...20mADC
Loại ngõ ra (Output)	Linear current output (4-20mA)
Kích thước lỗ lắp	45 x 45 mm (Kích thước mặt 48x48mm)
Cấp độ bảo vệ	IP00, IP20 (Đạt IP66 khi dùng kèm gioăng Y92S-P4)
Tiêu chuẩn chứng nhận	CE, CSA, KC, UL

Lợi ích vượt trội khi lựa chọn Omron E5CD-CX2ADM-800

Tối ưu hóa năng suất: Thời gian gia nhiệt nhanh và ổn định giúp rút ngắn chu kỳ sản xuất, tăng sản lượng.
An toàn tuyệt đối: Tích hợp chức năng Heater burnout (HB) tự động phát hiện đứt thanh nhiệt và phát cảnh báo, ngăn chặn rủi ro hỏng hóc dây chuyền.
Tiết kiệm chi phí vận hành: Độ bền linh kiện cao, giảm thiểu tần suất bảo trì và thay thế định kỳ.
Tích hợp hệ thống dễ dàng: Kích thước chuẩn DIN 48x48 giúp thay thế nhanh chóng cho các dòng đồng hồ nhiệt cũ mà không cần khoét lại tủ điện.

Hướng dẫn sử dụng và lắp đặt (How-to)

Bước 1: Lắp đặt vật lý: Khoét lỗ tủ điện kích thước 45x45mm. Đặt thiết bị vào và siết chặt bracket cố định phía sau.
Bước 2: Đấu nối điện: Kết nối nguồn 100-240VAC. Đấu nối cảm biến (ví dụ Pt100) vào chân Input. Ngõ ra 4-20mA kết nối với bộ khuếch đại công suất, biến tần hoặc module analog của PLC.
Bước 3: Cấu hình cơ bản: Truy cập menu cài đặt để chọn Input type (loại cảm biến) và thiết lập Set Value (SV) là nhiệt độ mục tiêu bạn mong muốn.
Bước 4: Tối ưu PID (Auto-Tuning): Kích hoạt chức năng AT (Auto Tuning). Thiết bị sẽ tự động tính toán các thông số P, I, D phù hợp nhất với đặc tính nhiệt của lò/máy để đạt độ ổn định cao nhất.

Sản phẩm sử dụng chung (isRelatedTo)

Để xây dựng hệ thống điều khiển nhiệt độ hoàn chỉnh, quý khách nên kết hợp với:

Cảm biến nhiệt độ Omron: Các dòng Thermocouple loại K, J hoặc RTD Pt100 chính hãng.
Thiết bị chấp hành: Bộ khuếch đại dòng điện hoặc bộ điều khiển công suất SCR/SSR tương thích ngõ ra 4-20mA.
Phụ kiện lắp đặt: Adapter Y92F-45 và Gioăng chống nước Y92S-P4 để bảo vệ thiết bị.

Ứng dụng thực tế (Application)

Omron E5CD-CX2ADM-800 được tin dùng trong các lĩnh vực yêu cầu độ chính xác nhiệt khắt khe:

Ngành nhựa: Máy ép nhựa, máy đùn nhựa, điều khiển nhiệt độ khuôn.
Công nghiệp sấy: Lò sấy công nghiệp, lò nung gốm sứ, máy sấy thực phẩm.
Y tế & Phòng thí nghiệm: Tủ sấy tiệt trùng, bể điều nhiệt, hệ thống nuôi cấy.
Dược phẩm: Dây chuyền đóng gói, máy ép vỉ thuốc yêu cầu kiểm soát nhiệt độ nghiêm ngặt.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi nên chọn ngõ ra Linear Current (4-20mA) thay vì Relay?
Ngõ ra Relay chỉ có Bật/Tắt, dễ gây sốc nhiệt và dao động lớn. Ngõ ra Linear Current thay đổi liên tục, giúp điều khiển nhiệt độ mịn hơn, chính xác hơn và bảo vệ thiết bị gia nhiệt tốt hơn.

2. Omron E5CD-CX2ADM-800 có dùng được với cảm biến Pt100 không?
Có, sản phẩm hỗ trợ đầy đủ các loại cảm biến RTD (bao gồm Pt100) và nhiều loại Thermocouple khác.

3. Chức năng Auto-Tuning là gì và khi nào cần dùng?
Auto-Tuning là tính năng tự động tính toán thông số PID. Bạn cần dùng khi lắp đặt mới hoặc khi thay đổi công suất thanh nhiệt, thay đổi môi trường vận hành để thiết bị hoạt động ổn định nhất.

4. Thiết bị có khả năng chống nước không?
Mặc định thiết bị có chuẩn IP20. Để đạt chuẩn IP66 (chống bụi và nước phun), bạn cần lắp thêm gioăng chống nước Y92S-P4.

5. Làm sao để biết thanh nhiệt bị đứt khi đang vận hành?
Thiết bị có chức năng Heater Burnout Alarm. Khi phát hiện dòng điện ra không tương xứng với nhiệt độ tăng, nó sẽ hiển thị lỗi cảnh báo trên màn hình.

6. Nguồn điện 220V tại Việt Nam có sử dụng trực tiếp được không?
Hoàn toàn được, vì dải nguồn cấp của thiết bị rất rộng, từ 100VAC đến 240VAC.

7. Tôi có thể kết nối bộ điều khiển này với PLC để giám sát không?
Có, ngõ ra 4-20mA là chuẩn công nghiệp, rất dễ dàng kết nối với các module Analog Input của hầu hết các dòng PLC hiện nay (Siemens, Mitsubishi, Omron...).

8. AUT VN có hỗ trợ kỹ thuật sau khi mua không?
Có, AUT VN cung cấp dịch vụ tư vấn kỹ thuật, hướng dẫn cài đặt và hỗ trợ xử lý sự cố miễn phí cho khách hàng.

9. Kích thước lỗ khoét chuẩn cho model này là bao nhiêu?
Kích thước lỗ khoét tủ điện chuẩn là 45x45mm.

10. Thời gian bảo hành chính hãng là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron toàn cầu.

Nguồn tham khảo: Omron Official Website

Cam Kết Chất Lượng từ AUT VN

Với kho hàng hơn 35.000 sản phẩm, AUT VN cam kết mang đến cho quý khách:

Hàng chính hãng 100%, đầy đủ giấy tờ.
Xuất hóa đơn VAT hợp pháp.
Cung cấp chứng chỉ CO/CQ cho mọi dự án công nghiệp.
Giá cả cạnh tranh nhất thị trường cùng chính sách giao hàng nhanh.
Hỗ trợ kỹ thuật chuyên sâu từ đội ngũ kỹ sư giàu kinh nghiệm.
