Tại sao nên chọn ngõ ra dòng điện 4-20mA thay vì Relay?

Ngõ ra 4-20mA điều khiển vô cấp, giúp vận hành mượt mà, tránh sốc nhiệt và kéo dài tuổi thọ thiết bị chấp hành hơn so với Relay.

Thiết bị có hỗ trợ cảm biến Pt100 không?

Có, Omron E5CD-CX2ADM-804 hỗ trợ đầy đủ Pt100 và các loại can nhiệt K, J, N, E...

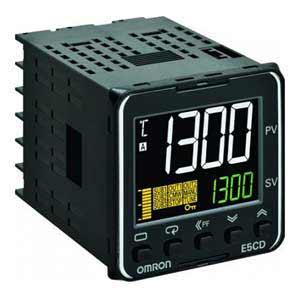

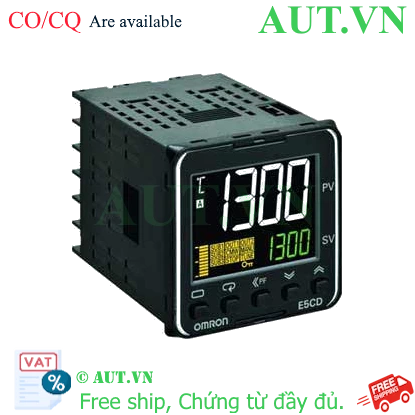

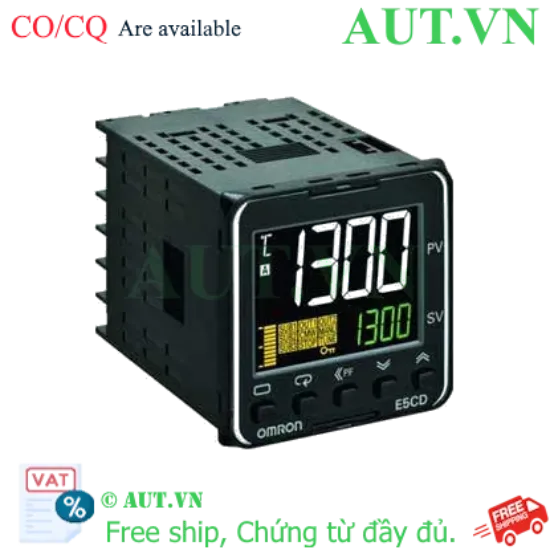

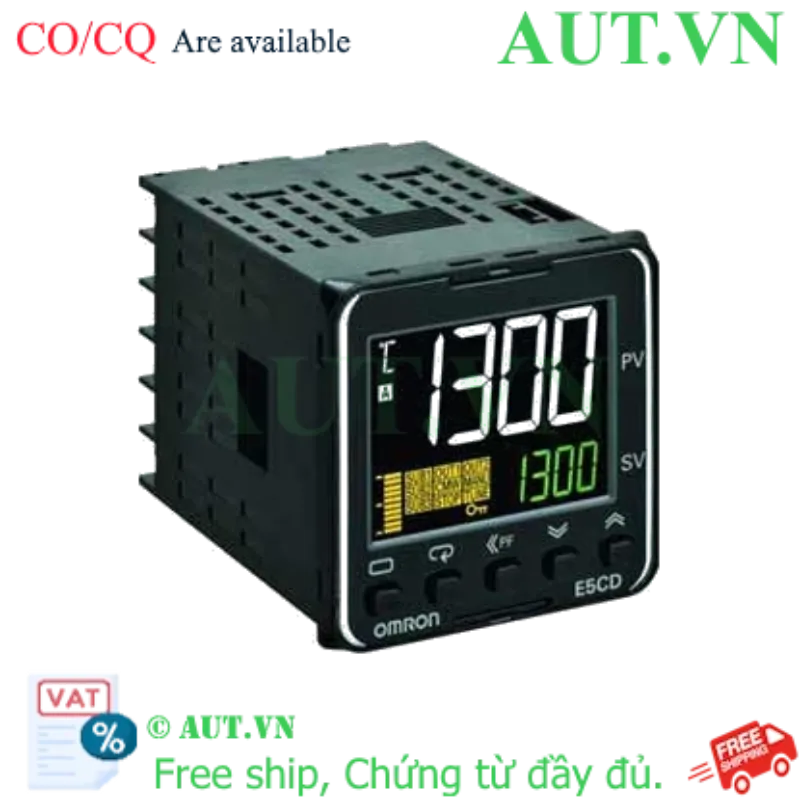

Đồng hồ nhiệt Omron E5CD-CX2ADM-804 | PID, 4-20mA, RS-485 | AUT VN

Model: Omron E5CD-CX2ADM-804 (Nhập khẩu chính hãng)
Công nghệ: Điều khiển 2-PID tiên tiến, triệt tiêu hoàn toàn hiện tượng vọt lố nhiệt.
Ngõ ra: Dòng điện tuyến tính 4-20mA (Tối ưu cho van tỷ lệ và biến tần).
Kết nối: Tích hợp chuẩn truyền thông RS-485 (Modbus RTU) giám sát từ xa.
Cảm biến: Hỗ trợ đa dạng Pt100, Can nhiệt (K, J, N...) và tín hiệu analog.
Kích thước: Chuẩn DIN 48x48mm, tiết kiệm diện tích tủ điện.

nhà chế tạo: Omron

SKU: E5CD-CX2ADM-804

Tải xuống mẫu

Giá cũ: 3.926.550 ₫

Giá bán: 3.141.240 ₫

Số lượng:

Giới thiệu Bộ Điều Khiển Nhiệt Độ Omron E5CD-CX2ADM-804

Đồng hồ nhiệt Omron E5CD-CX2ADM-804 là thiết bị điều khiển nhiệt độ kỹ thuật số cao cấp, được thiết kế chuyên dụng cho các hệ thống công nghiệp yêu cầu độ chính xác tuyệt đối và tính ổn định vận hành lâu dài. Thay vì cơ chế đóng/ngắt đơn giản, E5CD-CX2ADM-804 ứng dụng thuật toán điều khiển PID thông minh, cho phép thiết bị tự động tính toán và điều chỉnh công suất sưởi/làm lạnh, loại bỏ hiện tượng vọt lố (overshoot) và duy trì nhiệt độ thực tế luôn bám sát giá trị cài đặt.

Được phân phối chính thức bởi AUT VN, sản phẩm đáp ứng đầy đủ các tiêu chuẩn kỹ thuật khắt khe từ Omron Nhật Bản, mang lại giải pháp tối ưu cho bài toán tự động hóa nhiệt độ trong mọi nhà máy hiện đại.

Điểm nổi bật vượt trội của Omron E5CD-CX2ADM-804

Ngõ ra dòng điện tuyến tính (4-20mA): Khả năng xuất tín hiệu analog mượt mà, cho phép điều khiển vô cấp các thiết bị chấp hành như van tỷ lệ, biến tần hoặc bộ khuếch đại công suất, giúp hệ thống vận hành cực kỳ êm ái và chính xác.
Truyền thông RS-485 (Modbus) mạnh mẽ: Tích hợp sẵn cổng truyền thông, hỗ trợ kết nối tập trung, giám sát và điều khiển từ xa thông qua PLC hoặc phần mềm SCADA, giúp số hóa quy trình quản lý nhiệt.
Thuật toán 2-PID tiên tiến: Tự động tối ưu hóa thông số điều khiển theo thời gian thực, giúp thiết bị thích ứng nhanh chóng với mọi thay đổi về tải nhiệt hoặc tác động từ môi trường xung quanh.
Độ tương thích cảm biến cực rộng: Hỗ trợ hầu hết các loại cảm biến nhiệt phổ biến nhất hiện nay bao gồm Can nhiệt (Thermocouple) loại K, J, N, E, B, R, S... và RTD Pt100 cùng các tín hiệu analog 0-10V, 4-20mA.
Thiết kế chuẩn công nghiệp DIN: Kích thước 48x48mm nhỏ gọn, dễ dàng lắp đặt trên mọi tủ điện, độ bền vật liệu cao, chống nhiễu điện từ (EMI) cực tốt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết đặc tính
Model	E5CD-CX2ADM-804
Nguồn cấp điện	100 - 240 VAC
Phương pháp điều khiển	2-PID Control, ON-OFF Control
Ngõ ra điều khiển	Dòng điện tuyến tính (4-20mA)
Đầu vào cảm biến	B, C, E, JPt 100Ω, N, PL2, Pt 100Ω, U, W, 0...10VDC, 0...20mADC, 0...5VDC, 1...5VDC, 4...20mADC
Chuẩn truyền thông	RS-485 (Modbus RTU)
Kích thước mặt	48 x 48 mm (Lỗ lắp 45 x 45 mm)
Tiêu chuẩn bảo vệ	IP20 (Có thể nâng cấp lên IP66 với phụ kiện Y92S-P4)
Chứng chỉ quốc tế	CE, UL, CSA, KC

Lợi ích khi sử dụng Omron E5CD-CX2ADM-804

Đảm bảo chất lượng sản phẩm: Kiểm soát nhiệt độ chính xác tuyệt đối giúp loại bỏ phế phẩm do sốc nhiệt, đặc biệt quan trọng trong ngành nhựa và dược phẩm.
Tối ưu chi phí năng lượng: Thuật toán PID giúp điều tiết công suất sưởi vừa đủ, giảm tiêu thụ điện năng và kéo dài tuổi thọ cho các thanh nhiệt/điện trở nhiệt.
Quản trị hệ thống thông minh: Khả năng kết nối RS-485 cho phép giám sát tập trung, giảm nhân lực kiểm tra thủ công và phát hiện sự cố tức thì qua SCADA.
Độ tin cậy Nhật Bản: Thương hiệu Omron đảm bảo thiết bị vận hành bền bỉ, ít hỏng hóc trong môi trường công nghiệp khắc nghiệt.

Hướng dẫn sử dụng và cài đặt nhanh (How-to)

Bước 1: Lắp đặt vật lý: Gắn thiết bị vào mặt tủ điện (kích thước 48x48mm). Đấu nối nguồn điện 100-240VAC và kết nối cảm biến nhiệt vào các chân đầu vào theo sơ đồ kỹ thuật.
Bước 2: Cấu hình cảm biến: Truy cập Menu Parameter để chọn loại cảm biến tương ứng (Ví dụ: Pt100 hoặc Type K) để đảm bảo giá trị đo chính xác.
Bước 3: Thiết lập giá trị cài đặt (SV): Sử dụng phím điều hướng để nhập mức nhiệt độ mục tiêu (Set Value) mà hệ thống cần đạt được.
Bước 4: Chạy Auto-tuning (AT): Kích hoạt chức năng AT. Thiết bị sẽ tự động đo đáp ứng nhiệt của lò/máy để tính toán thông số P, I, D tối ưu nhất.
Bước 5: Cài đặt Modbus (Nếu dùng RS-485): Thiết lập Station ID, Baud rate và Data format để đồng bộ với PLC hoặc máy tính điều khiển.
Bước 6: Vận hành và Theo dõi: Theo dõi giá trị PV (Present Value) trên màn hình để xác nhận hệ thống đã ổn định tại mức SV.

Sản phẩm thường được sử dụng kết hợp (isRelatedTo)

Bộ khuếch đại công suất / SSR Omron: Tiếp nhận tín hiệu từ E5CD để điều khiển trực tiếp thanh nhiệt.
Cảm biến nhiệt độ chuyên dụng: Can nhiệt loại K, J hoặc RTD Pt100 có vỏ bọc inox chống ăn mòn.
Phụ kiện lắp đặt: Giá đỡ ray DIN (Y92F-52) hoặc gioăng chống nước IP66 (Y92S-P4).

Ứng dụng thực tế của Omron E5CD-CX2ADM-804 (Application)

Sản phẩm là lựa chọn hàng đầu cho các ứng dụng đòi hỏi điều khiển nhiệt độ tuyến tính chính xác cao:

Ngành nhựa: Máy ép nhựa, máy đùn, máy thổi màng (điều khiển nhiệt độ trục vít).
Thực phẩm & Dược phẩm: Lò sấy tiệt trùng, nồi nấu chân không, tủ sấy dược phẩm cao cấp.
Điện tử: Lò hàn reflow, máy ép nhiệt, hệ thống sấy linh kiện bán dẫn.
HVAC & Xử lý nước: Điều khiển nhiệt độ nước nóng, hệ thống điều hòa không khí công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Omron E5CD-CX2ADM-804 khác gì với dòng E5CC?
Dòng E5CD tập trung vào tính năng điều khiển bền bỉ, chi phí tối ưu cho công nghiệp nặng. Dòng E5CC là thế hệ mới hơn với màn hình hiển thị độ tương phản cao và nhiều tính năng hiển thị nâng cao hơn.

2. Tại sao tôi nên dùng ngõ ra dòng điện (4-20mA) thay vì Relay?
Ngõ ra Relay chỉ có 2 trạng thái Đóng/Ngắt, gây sốc nhiệt và mòn tiếp điểm nhanh. Ngõ ra 4-20mA điều khiển vô cấp (tuyến tính), giúp thiết bị chấp hành (van, biến tần) hoạt động mượt mà, chính xác và bền bỉ hơn.

3. Một mạng RS-485 có thể kết nối bao nhiêu bộ E5CD?
Theo chuẩn Modbus, bạn có thể kết nối tối đa 32 thiết bị trên một phân đoạn mạng RS-485.

4. Chức năng Auto-tuning (AT) có tác dụng gì?
AT là quá trình tự động đo lường đặc tính nhiệt của đối tượng điều khiển để tự thiết lập thông số P, I, D tối ưu nhất, giúp nhiệt độ đạt mức cài đặt nhanh nhất mà không bị vọt lố.

5. Thiết bị này có dùng được với cảm biến Pt100 không?
Hoàn toàn được. E5CD-CX2ADM-804 hỗ trợ đầy đủ Pt100 và hầu hết các loại can nhiệt (Thermocouple) phổ biến hiện nay.

6. Làm sao để nâng cấp chuẩn bảo vệ lên IP66?
Bạn hãy trang bị thêm phụ kiện Waterproof packing (mã Y92S-P4) để bảo vệ mặt trước thiết bị khỏi nước và bụi bẩn công nghiệp.

7. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng 12 tháng. AUT VN cam kết hỗ trợ kỹ thuật trong suốt quá trình vận hành.

8. AUT VN có hỗ trợ cài đặt truyền thông Modbus không?
Có, đội ngũ kỹ thuật của AUT VN hỗ trợ hướng dẫn sơ đồ đấu nối và cài đặt địa chỉ truyền thông từ xa cho khách hàng.

9. Thiết bị có bị nhiễu khi lắp cạnh biến tần không?
Omron được thiết kế chống nhiễu tốt, nhưng để đạt hiệu quả cao nhất, bạn nên dùng dây bọc kim (shielded cable) cho cảm biến và dây tín hiệu RS-485.

10. Làm sao để nhận biết hàng Omron chính hãng?
Hàng tại AUT VN luôn đi kèm đầy đủ chứng chỉ CO (Xuất xứ) và CQ (Chất lượng) từ nhà sản xuất, đảm bảo nguồn gốc minh bạch.

11. Nguồn cấp 100-240VAC có tự động điều chỉnh không?
Có, thiết bị hỗ trợ dải điện áp rộng, tự động thích ứng với sự biến động của nguồn điện lưới công nghiệp.

12. Tôi có thể điều khiển E5CD qua máy tính không?
Có, thông qua cổng RS-485 và một bộ chuyển đổi USB-to-RS485, bạn có thể giám sát và cài đặt qua phần mềm SCADA hoặc phần mềm chuyên dụng.

Nguồn tham khảo: Omron Industrial Automation
