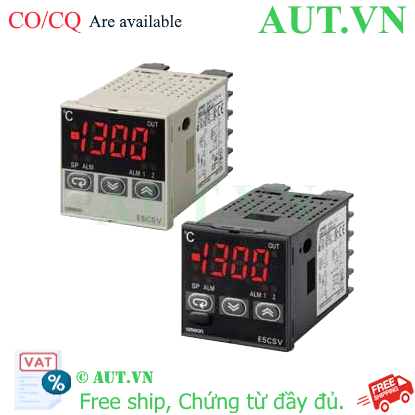

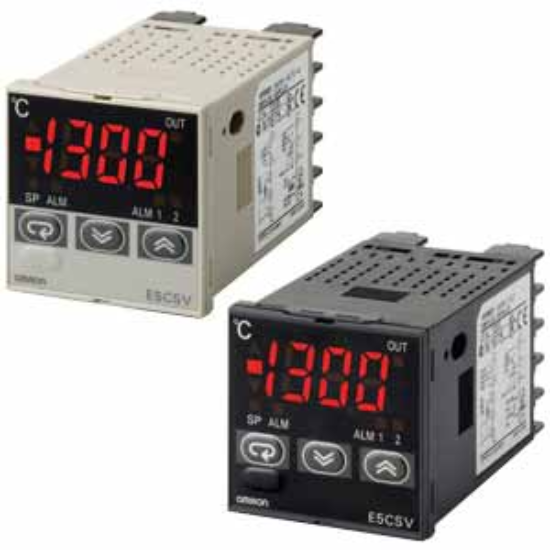

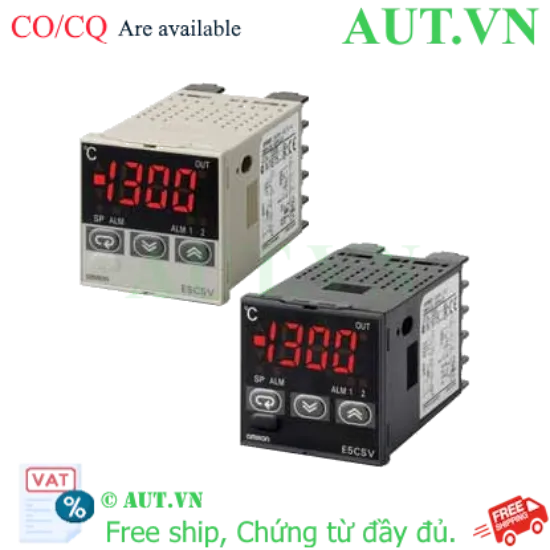

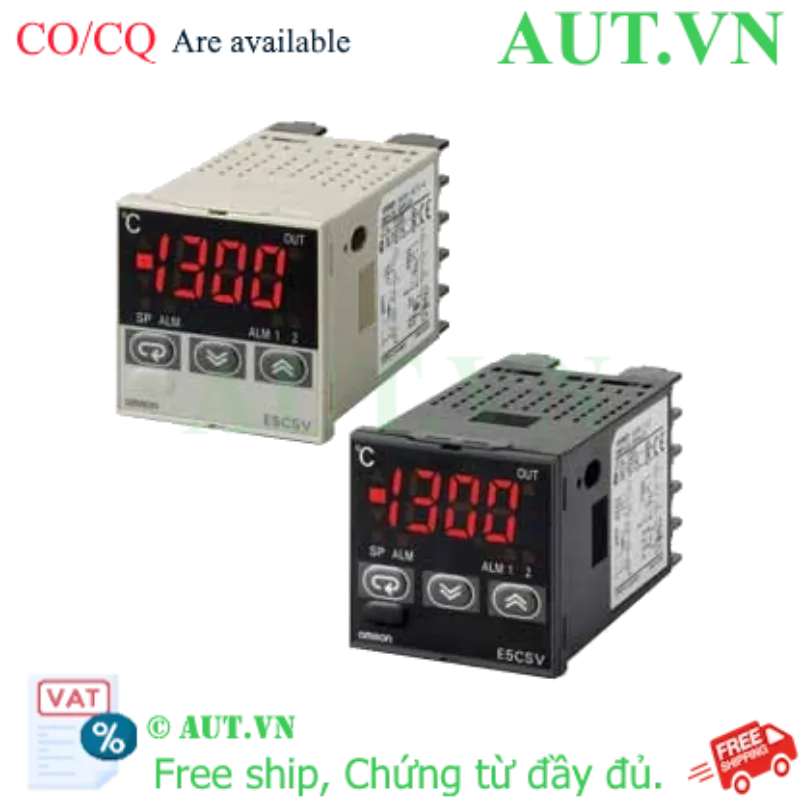

Bộ Điều Khiển Nhiệt Độ Omron E5CSV-Q2TD (24VAC/DC) - Điều Khiển PID Chính Xác, Ngõ Ra SSR, Kích Thước 48x48mm

Điều khiển 2-PID tiên tiến: Tự động tối ưu hóa, loại bỏ hiện tượng vọt lố (overshoot), duy trì nhiệt độ ổn định tuyệt đối.
Ngõ ra SSR (Voltage): Đóng cắt nhanh, không gây tia lửa điện, tuổi thọ cao hơn nhiều lần so với relay cơ.
Nguồn cấp an toàn 24VAC/DC: Tương thích hoàn hảo với các hệ thống PLC công nghiệp và đảm bảo an toàn vận hành.
Hỗ trợ đa cảm biến: Tương thích linh hoạt với K, J, L, N, Pt100, JPt100, R, T, U.
Kích thước chuẩn DIN 48x48mm: Dễ dàng lắp đặt, thay thế trong các tủ điện điều khiển.

nhà chế tạo: Omron

SKU: E5CSV-Q2TD AC/DC24

Tải xuống mẫu

2.663.040 ₫

Số lượng:

Trong các hệ thống sản xuất công nghiệp hiện đại, việc kiểm soát nhiệt độ với sai số cực thấp là yếu tố sống còn quyết định đến chất lượng sản phẩm và hiệu suất vận hành. Bộ điều khiển nhiệt độ Omron E5CSV-Q2TD (nguồn AC/DC24V) chính là giải pháp hàng đầu cho những yêu cầu khắt khe nhất, kết hợp giữa công nghệ PID Nhật Bản và độ bền bỉ vượt thời gian.

Điểm nổi bật của Omron E5CSV-Q2TD

Công nghệ 2-PID đột phá: Không chỉ là PID thông thường, thuật toán 2-PID giúp thiết bị tự thích nghi với thay đổi của tải nhiệt, triệt tiêu dao động và ngăn chặn tình trạng quá nhiệt, bảo vệ sản phẩm khỏi hư hỏng.
Ngõ ra điều khiển SSR tối ưu: Sử dụng ngõ ra điện áp để điều khiển Solid State Relay (SSR), giúp loại bỏ hoàn toàn tiếng ồn cơ học và mòn tiếp điểm, đảm bảo hệ thống hoạt động liên tục 24/7 mà không cần bảo trì thường xuyên.
Khả năng tương thích toàn diện: Bạn không cần mua nhiều model khác nhau; E5CSV-Q2TD hỗ trợ hầu hết các loại can nhiệt (Thermocouple) và điện trở nhiệt (RTD) phổ biến nhất hiện nay.
Thiết kế an toàn & tinh gọn: Hoạt động với nguồn 24V giúp giảm thiểu rủi ro chập cháy và an toàn tuyệt đối cho kỹ thuật viên vận hành. Kích thước 48x48mm chuẩn DIN giúp tối ưu không gian tủ điện.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết (Specification)
Model	E5CSV-Q2TD AC/DC24
Nguồn cấp (Power Supply)	24 VAC / 24 VDC
Ngõ ra điều khiển (Control Output)	Voltage output (Điều khiển SSR)
Đầu vào cảm biến (Input)	J, JPt 100Ω, K, L, N, Pt 100Ω, R, T, U
Phương pháp điều khiển	2-PID Control, ON-OFF Control
Hiển thị (Display)	LCD 4 chữ số, độ tương phản cao
Kích thước mặt ngoài	48 x 48 mm
Kích thước lỗ khoét (Cut-out)	45 x 45 mm
Tiêu chuẩn bảo vệ	IP20 (Hỗ trợ nâng cấp IP66 với phụ kiện)
Chứng nhận	CE, UL

Lợi ích khi lựa chọn Omron E5CSV-Q2TD tại AUT VN

Tiết kiệm chi phí dài hạn: Việc sử dụng ngõ ra SSR giúp loại bỏ hoàn toàn chi phí thay thế relay cơ định kỳ và giảm thời gian dừng máy (down-time).
Nâng cao tỷ lệ sản phẩm đạt chuẩn: Kiểm soát nhiệt chính xác đến từng độ giúp giảm thiểu phế phẩm, đặc biệt trong các quy trình gia nhiệt nhạy cảm.
Lắp đặt & Thay thế trong "tích tắc": Chuẩn DIN 48x48mm giúp bạn dễ dàng nâng cấp từ các dòng đồng hồ nhiệt cũ mà không cần khoét lại tủ điện.
Uy tín từ AUT VN: Sản phẩm cam kết chính hãng 100%, đầy đủ chứng chỉ CO/CQ, bảo hành dài hạn và hỗ trợ kỹ thuật chuyên sâu.

Hướng dẫn lắp đặt và vận hành nhanh (How-to)

Bước 1 - Đấu nối nguồn: Kết nối nguồn 24VAC hoặc 24VDC vào các chân cấp nguồn. Lưu ý kiểm tra đúng cực nếu dùng DC.
Bước 2 - Kết nối cảm biến: Đấu nối thermocouple (can nhiệt) hoặc RTD (Pt100) vào ngõ Input theo sơ đồ chân.
Bước 3 - Cài đặt loại Input: Vào menu Setup, chọn loại cảm biến tương ứng (ví dụ: chọn 'K' cho can nhiệt loại K) để thiết bị nhận diện đúng dải đo.
Bước 4 - Thiết lập giá trị SV: Cài đặt giá trị nhiệt độ mục tiêu (Set Value) thông qua phím điều chỉnh.
Bước 5 - Chạy Auto-Tuning (AT): Nhấn phím AT. Thiết bị sẽ tự động tính toán các thông số P, I, D dựa trên đặc tính nhiệt thực tế của lò/máy để đạt độ ổn định cao nhất.

Sản phẩm sử dụng kết hợp (isRelatedTo)

Solid State Relay (SSR) Omron: Thiết bị trung gian bắt buộc để tiếp nhận tín hiệu voltage từ E5CSV-Q2TD và điều khiển thanh nhiệt.
Cảm biến nhiệt độ Pt100 hoặc Can nhiệt K: Đầu vào cung cấp dữ liệu nhiệt độ thực tế.
Bộ nguồn Switching 24VDC: Cung cấp nguồn điện sạch, ổn định, chống nhiễu cho bộ điều khiển.

Ứng dụng thực tế (PropertyValue)

Ngành nhựa: Điều khiển nhiệt độ vòi phun, máy ép nhựa, máy đùn nhựa.
Thực phẩm & Đồ uống: Lò sấy thực phẩm, máy đóng gói màng co, tủ ủ men.
Y tế & Phòng Lab: Nồi hấp tiệt trùng, tủ sấy mẫu, bể điều nhiệt chính xác.
Điện tử: Lò hàn reflow, máy sấy linh kiện bán dẫn.

Câu hỏi thường gặp (FAQ)

1. E5CSV-Q2TD có điểm gì vượt trội hơn các dòng dùng Relay cơ?
Điểm vượt trội nằm ở ngõ ra Voltage điều khiển SSR. Nó cho phép đóng cắt cực nhanh (tần số cao), không gây tia lửa điện, không mòn tiếp điểm, giúp nhiệt độ ổn định hơn và tuổi thọ thiết bị tăng gấp nhiều lần.

2. Tôi có thể dùng nguồn 220V cho model này không?
Tuyệt đối KHÔNG. Model E5CSV-Q2TD chỉ hoạt động với nguồn 24VAC/VDC. Việc cấp nguồn 220V sẽ gây cháy hỏng thiết bị ngay lập tức và không được bảo hành.

3. Tính năng Auto-Tuning (AT) là gì và khi nào cần dùng?
AT là tính năng tự động tính toán thông số PID. Bạn nên chạy AT khi lần đầu lắp đặt, khi thay đổi thanh nhiệt hoặc khi thay đổi đặc tính vật liệu cần gia nhiệt.

4. Làm sao để sử dụng cảm biến Pt100 với thiết bị này?
Bạn đấu nối Pt100 vào chân input và vào menu cài đặt hệ thống, chọn loại đầu vào (Input Type) là 'Pt100'. Thiết bị sẽ tự động chuyển đổi chế độ đo.

5. Kích thước lỗ khoét 45x45mm nghĩa là gì?
Đây là kích thước khoảng trống bạn cần khoét trên mặt tủ điện. Sau đó, bạn lắp bộ điều khiển (kích thước mặt ngoài 48x48mm) vào và siết chặt bằng kẹp cố định.

6. Thiết bị có chịu được môi trường ẩm ướt không?
Mặc định là IP20. Nếu lắp ở môi trường ẩm hoặc bụi bẩn, bạn nên mua thêm nắp che bảo vệ mã Y92A-48B để nâng cấp lên chuẩn IP66.

7. Tại sao nhiệt độ thực tế (PV) vẫn dao động nhẹ quanh giá trị cài đặt (SV)?
Dao động nhẹ là đặc tính tự nhiên của điều khiển nhiệt. Tuy nhiên, với thuật toán 2-PID của Omron, biên độ này là nhỏ nhất. Hãy thử chạy lại Auto-Tuning để tối ưu hóa.

8. AUT VN có hỗ trợ hướng dẫn cài đặt không?
Có, AUT VN cung cấp dịch vụ hỗ trợ kỹ thuật từ xa qua Zalo/Video Call và tài liệu hướng dẫn chi tiết cho khách hàng.

9. Chính sách bảo hành của sản phẩm này như thế nào?
Sản phẩm được bảo hành chính hãng Omron. AUT VN cam kết xử lý bảo hành nhanh chóng, đúng quy trình của hãng.

10. Tôi cần mua những gì để vận hành được hệ thống nhiệt với E5CSV-Q2TD?
Bạn cần: [1 Cảm biến nhiệt] $\rightarrow$ [1 Bộ điều khiển E5CSV-Q2TD] $\rightarrow$ [1 SSR] $\rightarrow$ [Thanh nhiệt/Điện trở nhiệt].

Nguồn tham khảo: Omron Industrial Automation Official
