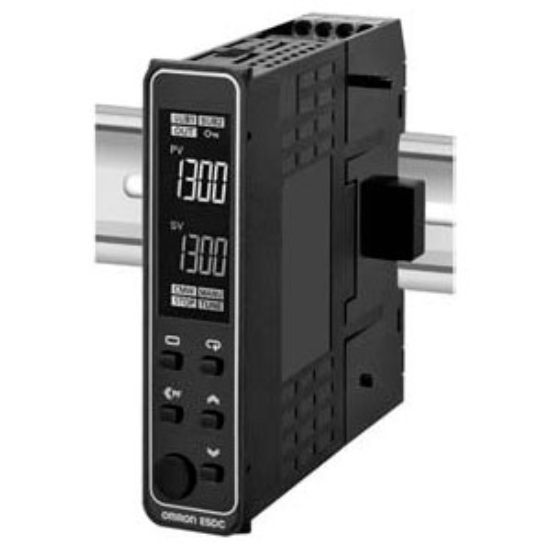

Giới thiệu Bộ điều khiển nhiệt độ Omron E5DC-QX2AUM-017
Đồng hồ nhiệt Omron E5DC-QX2AUM-017 là dòng thiết bị điều khiển nhiệt độ kỹ thuật số cao cấp, được thiết kế đặc biệt để đáp ứng các tiêu chuẩn khắt khe nhất trong tự động hóa công nghiệp. Với đặc tính siêu mỏng (Ultra-slim), sản phẩm là giải pháp hoàn hảo cho các tủ điện có không gian hạn chế nhưng yêu cầu độ chính xác cực cao.
Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo cung cấp thiết bị chất lượng cao, đầy đủ chứng nhận CO/CQ, giúp quy trình sản xuất của bạn luôn vận hành ổn định và an toàn.
Điểm nổi bật vượt trội của Omron E5DC-QX2AUM-017
- Kiểm soát nhiệt độ siêu chính xác: Sử dụng thuật toán 2-PID giúp triệt tiêu hiện tượng vọt lố (overshoot) và giảm thiểu dao động nhiệt, giữ nhiệt độ luôn ở mức lý tưởng.
- Thiết kế siêu nhỏ gọn: Với chiều rộng chỉ 22.5mm, giúp tăng mật độ thiết bị trên thanh DIN rail, tiết kiệm đáng kể chi phí không gian tủ điện.
- Tối ưu cho SSR (Relay bán dẫn): Ngõ ra điện áp (Voltage output) cho phép điều khiển SSR với tần suất đóng ngắt cực nhanh, giúp hệ thống phản ứng tức thì với sự thay đổi nhiệt độ.
- Khả năng tùy biến cao: Hỗ trợ hầu hết các loại cảm biến phổ biến nhất hiện nay từ Thermocouple đến RTD và tín hiệu Analog.
- Màn hình hiển thị trực quan: Màn hình LCD độ nét cao giúp kỹ thuật viên dễ dàng quan sát giá trị thực tế (PV) và giá trị cài đặt (SV).
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | E5DC-QX2AUM-017 |
| Thương hiệu | Omron |
| Nguồn điện cấp | 100 - 240 VAC |
| Phương pháp điều khiển | 2-PID, ON-OFF |
| Loại đầu vào (Input) | Cặp nhiệt điện (B, C, E, J, K, L, N, R, S, T), RTD (Pt100, JPt100), Analog (0-10VDC, 4-20mADC) |
| Ngõ ra điều khiển (Control Output) | Ngõ ra điện áp (Voltage output) - Chuyên dùng điều khiển SSR |
| Ngõ ra phụ (Auxiliary Output) | 2 Relay output (Cảnh báo/Điều khiển phụ) |
| Kích thước lắp đặt | Rộng 22.5mm x Cao 92mm (Thiết kế Slim) |
| Tiêu chuẩn bảo vệ | IP20 |
| Chứng nhận quốc tế | CE, CSA, KC, UL |
Lợi ích khi sử dụng Omron E5DC-QX2AUM-017
- Nâng cao chất lượng sản phẩm: Kiểm soát nhiệt độ ổn định giúp giảm thiểu tỷ lệ sản phẩm lỗi do sai lệch nhiệt.
- Tiết kiệm điện năng: Thuật toán PID tối ưu giúp hệ thống sưởi hoạt động hiệu quả nhất, tránh lãng phí điện.
- Kéo dài tuổi thọ thiết bị: Việc kết hợp với SSR thông qua ngõ ra Voltage giúp giảm thiểu hao mòn cơ học so với Relay truyền thống.
- Lắp đặt linh hoạt: Thiết kế siêu mỏng giúp việc bố trí thiết bị trong tủ điện trở nên gọn gàng và chuyên nghiệp hơn.
Hướng dẫn cài đặt và vận hành nhanh (How-to)
- Bước 1 - Đấu nối: Kết nối nguồn 100-240VAC vào các chân nguồn. Đấu nối cảm biến nhiệt độ (ví dụ Pt100 hoặc Type K) vào chân Input tương ứng.
- Bước 2 - Chọn loại cảm biến: Vào Menu cài đặt (Level 1/2) để chọn chính xác loại cảm biến đang sử dụng để thiết bị đọc giá trị chuẩn nhất.
- Bước 3 - Cài đặt giá trị đặt (SV): Sử dụng nút nhấn để thiết lập nhiệt độ mong muốn cần duy trì.
- Bước 4 - Chạy Auto-Tuning (AT): Kích hoạt chế độ AT để bộ điều khiển tự động học đặc tính nhiệt của hệ thống và tính toán thông số P, I, D tối ưu.
- Bước 5 - Giám sát: Quan sát màn hình PV để đảm bảo nhiệt độ đã đạt tới ngưỡng SV và duy trì ổn định.
Sản phẩm khuyên dùng cùng nhau (isRelatedTo)
- Relay bán dẫn (SSR): Omron G3NA (Để thực hiện đóng ngắt tải nhiệt).
- Cảm biến nhiệt độ: Cặp nhiệt điện (Thermocouple Type K, J) hoặc RTD Pt100.
- Phụ kiện gắn tủ: Adapter gắn thanh DIN rail mã Y92F-52.
Ứng dụng thực tế của sản phẩm
Đồng hồ nhiệt Omron E5DC-QX2AUM-017 được ứng dụng rộng rãi trong:
- Ngành nhựa: Kiểm soát nhiệt độ thanh nhiệt máy ép nhựa, máy đùn.
- Ngành thực phẩm: Điều khiển nhiệt lò nướng, lò sấy công nghiệp.
- Ngành dược phẩm: Các thiết bị cần kiểm soát nhiệt độ chính xác tuyệt đối trong phòng sạch.
- Hệ thống HVAC: Điều khiển nhiệt độ trong các hệ thống điều hòa không khí công nghiệp.
Câu hỏi thường gặp (FAQ)
1. Sự khác biệt giữa dòng E5DC và E5CC là gì?
E5DC có thiết kế siêu mỏng (22.5mm) giúp tiết kiệm không gian tủ điện, trong khi E5CC có kích thước chuẩn 48x48mm.
2. Tôi có thể dùng ngõ ra này cho Relay cơ không?
Không nên. Ngõ ra này là Voltage output, được thiết kế tối ưu cho SSR để đạt tốc độ đóng ngắt cao và độ bền tốt nhất.
3. Làm thế nào để thiết bị đo chính xác hơn?
Bạn hãy đảm bảo đã cài đặt đúng loại cảm biến (Input type) trong menu cài đặt của thiết bị.
4. Chức năng Auto-Tuning (AT) dùng để làm gì?
AT giúp thiết bị tự động tính toán các thông số PID phù hợp nhất với tải nhiệt, giúp nhiệt độ đạt điểm đặt nhanh và không bị dao động.
5. Thiết bị có hỗ trợ điều khiển làm mát không?
Có, sản phẩm hỗ trợ cả chế độ điều khiển sưởi (Heating) và làm mát (Cooling).
6. Nếu cảm biến bị hỏng thì sao?
Thiết bị sẽ hiển thị lỗi (như Err) trên màn hình để cảnh báo người vận hành ngay lập tức.
7. Nguồn cấp 100-240VAC có ổn định không?
Có, thiết bị hỗ trợ dải điện áp rộng, giúp vận hành ổn định ngay cả khi điện áp lưới dao động nhẹ.
8. Sản phẩm có kèm theo chứng chỉ CO/CQ không?
Khi mua tại AUT VN, bạn sẽ được cung cấp đầy đủ chứng chỉ CO/CQ chính hãng.
9. Có thể thay đổi loại đầu vào sau khi đã lắp đặt không?
Hoàn toàn được thông qua việc thay đổi cấu hình trong phần cài đặt của thiết bị.
10. Làm sao để gắn thiết bị lên thanh ray DIN?
Bạn cần mua thêm phụ kiện Adapter gắn DIN mã Y92F-52 để lắp đặt dễ dàng.
Nguồn tham khảo: Omron Industrial Automation
