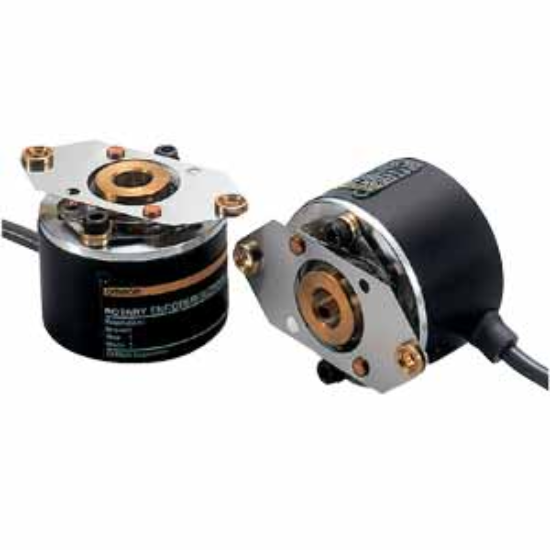

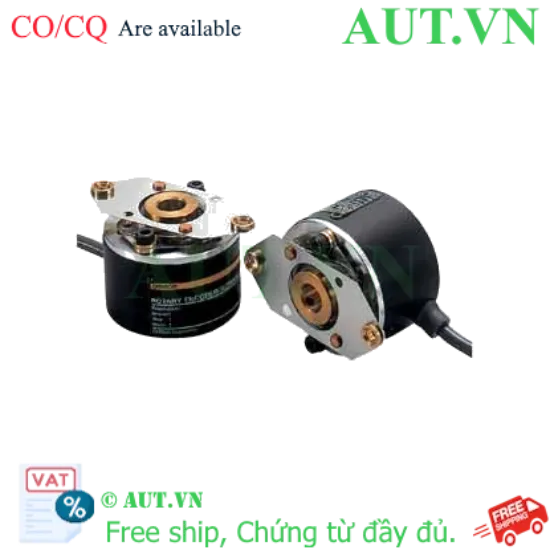

Giới thiệu cảm biến Encoder Omron E6H-CWZ3E 1000P/R
Encoder Omron E6H-CWZ3E 1000P/R là thiết bị cảm biến phát xung tương đối (Incremental Encoder) cao cấp từ thương hiệu Omron Nhật Bản. Sản phẩm đóng vai trò quan trọng trong việc đo lường chính xác tốc độ quay và vị trí góc của trục máy trong các hệ thống tự động hóa. Với độ phân giải 1000 xung mỗi vòng, thiết bị này giúp các hệ thống điều khiển như PLC, Servo hay biến tần phản hồi dữ liệu chuyển động một cách tức thời và tin cậy nhất.
Điểm nổi bật của Encoder Omron E6H-CWZ3E
- Độ chính xác vượt trội: Chỉ số 1000P/R cho phép chia nhỏ vòng quay thành 1000 đơn vị, giảm thiểu tối đa sai số trong quá trình kiểm soát chuyển động.
- Tương thích hệ thống: Ngõ ra NPN (Sinking) là chuẩn phổ biến, giúp việc kết nối với các bộ điều khiển trung tâm trở nên dễ dàng và nhanh chóng.
- Thiết kế tối ưu: Trục lỗ 8mm giúp việc lắp đặt vào trục động cơ trở nên cực kỳ gọn gàng, tiết kiệm không gian cho tủ điện và máy móc.
- Khả năng vận hành cao: Chịu được tốc độ quay lên đến 10,000 rpm, đáp ứng các ứng dụng tốc độ cao trong dây chuyền sản xuất hiện đại.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | E6H-CWZ3E 1000P/R 0.5M |
| Loại Encoder | Phát xung tương đối (Incremental) |
| Độ phân giải | 1000 xung/vòng (P/R) |
| Ngõ ra (Output) | Voltage output (NPN) |
| Tín hiệu đầu ra | Pha A, B, Z |
| Điện áp nguồn cấp | 5 đến 12VDC |
| Đường kính trục | 8mm (Lỗ liền trục) |
| Tần số đáp ứng tối đa | 100 kHz |
| Tốc độ quay tối đa | 10,000 rpm |
| Cấp bảo vệ | IP50 |
| Nhiệt độ làm việc | -10 đến 70°C |
| Chiều dài dây cáp | 0.5m (Dây liền) |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi đầu tư Encoder Omron E6H-CWZ3E
- Tối ưu hóa độ chính xác: Giảm thiểu sai số vị trí, giúp các máy móc CNC hoặc máy đóng gói hoạt động chuẩn xác từng milimet.
- Tiết kiệm chi phí vận hành: Độ bền cơ khí và điện tử vượt trội từ Omron giúp hạn chế tình trạng dừng máy đột ngột do lỗi cảm biến.
- Dễ dàng tích hợp: Thiết kế tiêu chuẩn và ngõ ra NPN giúp kỹ sư hệ thống dễ dàng đấu nối vào các tủ điện hiện có.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Kiểm tra cơ khí: Đảm bảo trục máy và lỗ trục 8mm của Encoder hoàn toàn đồng tâm. Sử dụng khớp nối mềm để giảm rung động cơ học.
- Kết nối nguồn: Cấp nguồn 5-12VDC. Lưu ý: Không cấp nguồn 24V để tránh làm hỏng thiết bị ngay lập tức.
- Đấu nối tín hiệu: Kết nối các dây pha A, B và Z vào các cổng High-speed Counter trên PLC.
- Cấu hình phần mềm: Thiết lập thông số xung trong PLC là 1000 xung/vòng để tính toán chính xác tốc độ/quãng đường.
- Kiểm tra vận hành: Quay thử trục để xác định chiều quay (CW/CCW) và kiểm tra tính ổn định của xung điện.
Sản phẩm thường dùng chung (isRelatedTo)
Để đạt hiệu quả tốt nhất, nên kết hợp Encoder E6H-CWZ3E với:
- Khớp nối mềm (Coupling): Giúp giảm chấn và bù sai lệch đồng tâm.
- Bộ điều khiển PLC (Omron, Mitsubishi, Delta...): Xử lý tín hiệu xung đầu vào.
- Màn hình HMI: Hiển thị trực quan các thông số tốc độ và vị trí thực tế.
Ứng dụng thực tế (Application)
- Hệ thống băng tải: Kiểm soát vị trí sản phẩm trong ngành thực phẩm, dược phẩm.
- Máy CNC & Cơ khí chính xác: Đo lường chuyển động của các trục máy.
- Máy đóng gói tự động: Định vị chính xác vị trí dán nhãn, cắt bao bì.
- Robot công nghiệp: Phản hồi vị trí khớp nối của cánh tay robot.
Câu hỏi thường gặp (FAQ)
1. Encoder E6H-CWZ3E là loại gì?
Đây là Encoder phát xung tương đối (Incremental Encoder), dùng để đo lường sự thay đổi về tốc độ và vị trí theo thời gian.
2. 1000P/R có ý nghĩa gì đối với hệ thống?
Nghĩa là khi trục quay đúng 1 vòng, Encoder sẽ gửi về 1000 xung điện cho bộ điều khiển, giúp chia nhỏ độ chính xác vòng quay.
3. Tại sao tôi không nên dùng nguồn 24V cho sản phẩm này?
Vì dải điện áp hoạt động định mức chỉ từ 5-12VDC. Việc dùng 24V sẽ làm cháy mạch điện tử bên trong.
4. Ngõ ra NPN khác gì so với PNP?
Ngõ ra NPN (Sinking) sẽ kéo tín hiệu về mức 0V (GND). Bạn cần chọn PLC có ngõ vào phù hợp (thường là loại Sink).
5. Làm sao để biết Encoder đang quay thuận hay nghịch?
Bằng cách kiểm tra sự lệch pha 90 độ giữa pha A và pha B trên PLC. Nếu pha A dẫn trước pha B là quay thuận.
6. Trục của sản phẩm này là loại nào?
Đây là loại trục lỗ (Hollow shaft) với đường kính trong là 8mm.
7. Sản phẩm có khả năng chống nước không?
Với chuẩn IP50, thiết bị có khả năng chống bụi nhưng không có khả năng chống tia nước trực tiếp. Nên lắp trong tủ điện hoặc nơi khô ráo.
8. Tôi có thể thay thế Encoder khác nếu cần không?
Bạn có thể dùng model khác nhưng cần đảm bảo tương đồng về: Độ phân giải (P/R), Điện áp nguồn và Loại ngõ ra (NPN/PNP).
9. Sản phẩm có được bảo hành không?
Có, sản phẩm được AUT VN bảo hành chính hãng theo tiêu chuẩn của Omron.
10. Tần số đáp ứng 100kHz có ý nghĩa gì?
Nó quyết định tốc độ tối đa mà Encoder có thể phát xung mà không bị mất tín hiệu. 100kHz phù hợp cho các ứng dụng tốc độ trung bình đến cao.
Nguồn tham khảo: Omron Industrial Automation
