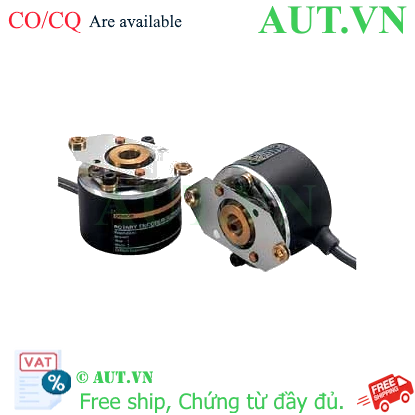

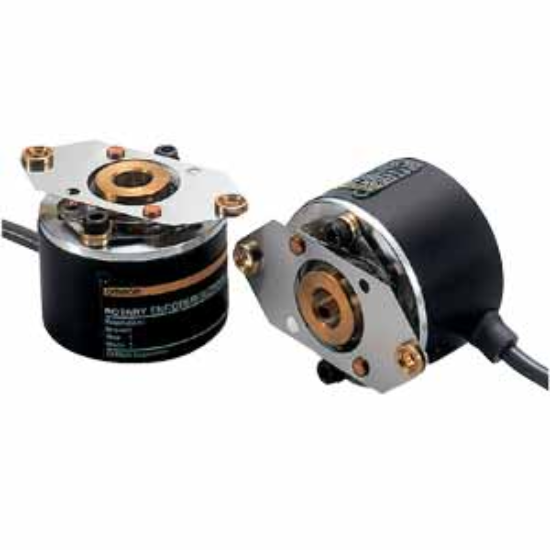

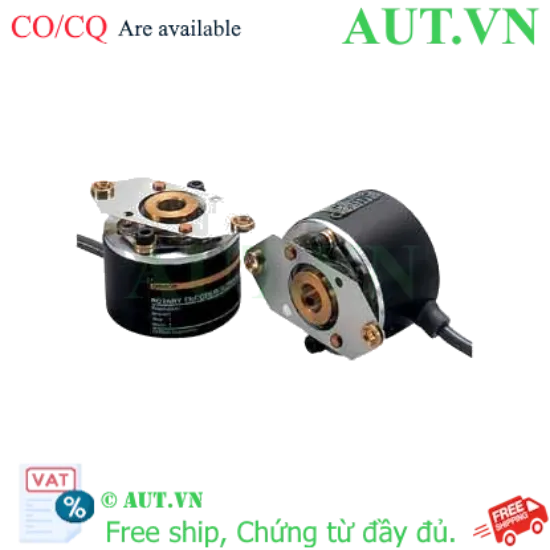

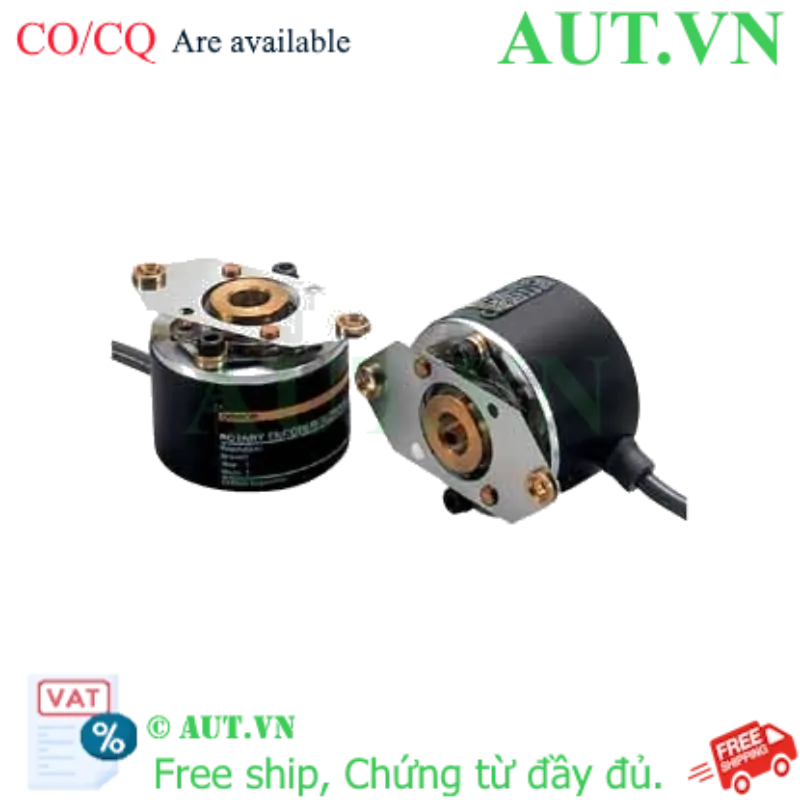

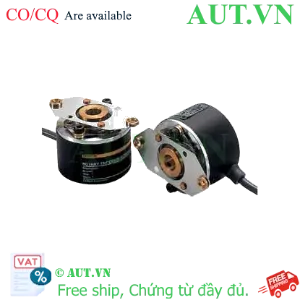

Giới thiệu về Cảm biến Encoder Omron E6H-CWZ3E
Cảm biến Encoder Omron E6H-CWZ3E là giải pháp đo lường vòng quay chính xác cao thuộc dòng Rotary Encoder tương đối của Omron. Thiết bị đóng vai trò là "mắt thần" giúp chuyển đổi chuyển động cơ học của trục quay thành các xung điện tử. Nhờ đó, các bộ điều khiển như PLC, HMI có thể theo dõi chính xác tốc độ, vị trí và hướng quay của máy móc trong thời gian thực. Với thiết kế nhỏ gọn và độ bền đạt chuẩn công nghiệp, E6H-CWZ3E là sự lựa chọn hàng đầu cho các kỹ sư tự động hóa tại Việt Nam.
Điểm nổi bật của Omron E6H-CWZ3E
- Độ chính xác vượt trội: Với 1024 xung/vòng, thiết bị cho phép chia nhỏ vòng quay thành những phân đoạn cực nhỏ, giúp kiểm soát vị trí chính xác đến từng milimet.
- Tần số đáp ứng cao: Khả năng đáp ứng lên đến 100kHz, lý tưởng cho các ứng dụng yêu cầu tốc độ xử lý nhanh và phản hồi tức thì.
- Kích thước tối ưu: Thân máy chỉ 40mm, dễ dàng tích hợp vào các không gian lắp đặt chật hẹp mà không làm thay đổi cấu trúc máy.
- Tiêu chuẩn bền bỉ: Đạt cấp bảo vệ IP50 và chứng nhận CE, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt từ -10°C đến 70°C.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết chi tiết |
| Model | E6H-CWZ3E 1024P/R 0.5M |
| Điện áp nguồn cấp | 5 đến 12 VDC |
| Kiểu Encoder | Incremental (Quay tương đối), Trục đặc (Solid shaft) |
| Độ phân giải | 1024 xung/vòng (P/R) |
| Tín hiệu đầu ra | Pha A, B, Z (Index) |
| Loại ngõ ra | NPN Open Collector (Voltage output) |
| Đường kính trục | 8 mm |
| Đường kính thân | 40 mm |
| Tần số đáp ứng tối đa | 100 kHz |
| Tốc độ quay tối đa | 10,000 vòng/phút (rpm) |
| Chiều quay | Thuận và ngược chiều kim đồng hồ |
| Kết nối | Cáp liền dài 0.5m |
| Nhiệt độ vận hành | -10 đến 70°C |
| Cấp bảo vệ | IP50 |
| Tiêu chuẩn | CE |
Lợi ích khi đầu tư Encoder Omron E6H-CWZ3E
- Tối ưu hóa năng suất: Loại bỏ sai số trong vận hành, giúp dây chuyền sản xuất chạy mượt mà và chính xác hơn.
- Giảm thiểu downtime: Độ bền cao từ Omron giúp giảm thiểu rủi ro hỏng hóc, tiết kiệm chi phí bảo trì và thay thế linh kiện định kỳ.
- Lắp đặt nhanh chóng: Chuẩn trục 8mm phổ biến giúp việc thay thế hoặc tích hợp vào máy móc cũ/mới trở nên cực kỳ đơn giản.
- Độ tin cậy tuyệt đối: Tín hiệu xung ổn định, chống nhiễu tốt, đảm bảo hệ thống điều khiển không bị nhảy xung gây sai lệch vị trí.
Hướng dẫn lắp đặt và sử dụng đúng cách (How to)
- Kiểm tra nguồn điện: Đảm bảo nguồn cấp nằm trong khoảng 5-12VDC. Lưu ý: Cấp nguồn 24VDC sẽ gây hỏng thiết bị ngay lập tức.
- Lắp đặt cơ khí: Sử dụng khớp nối (Coupling) trục 8mm để kết nối Encoder với trục máy. Cần đảm bảo đồng tâm để tránh rung lắc gây mòn vòng bi.
- Đấu nối điện: Kết nối dây nguồn, pha A, B và Z vào module High Speed Counter của PLC theo đúng sơ đồ chân của hãng.
- Cấu hình phần mềm: Thiết lập thông số đọc 1024 P/R trên PLC để tính toán chính xác quãng đường và tốc độ.
- Kiểm tra vận hành: Quay trục thử nghiệm để kiểm tra chiều đếm xung (tăng/giảm) có khớp với yêu cầu điều khiển hay không.
Sản phẩm thường sử dụng cùng
Để hệ thống vận hành hoàn hảo, bạn nên kết hợp Encoder Omron E6H-CWZ3E với:
- Khớp nối linh hoạt (Flexible Coupling) 8mm: Giảm chấn và bù sai lệch tâm trục.
- PLC Omron (Dòng CP, CJ, NX): Tối ưu hóa việc đọc xung tốc độ cao.
- Bộ chuyển đổi mức tín hiệu: Khi cần giao tiếp với các thiết bị yêu cầu ngõ ra PNP hoặc RS485.
- Giá đỡ Encoder chuyên dụng: Cố định chắc chắn, tránh rung động trong quá trình máy chạy.
Ứng dụng thực tế của sản phẩm
- Hệ thống băng tải: Đo chiều dài vật liệu, định vị điểm dừng sản phẩm chính xác.
- Máy đóng gói & Chiết rót: Kiểm soát độ dài màng co, đồng bộ hóa tốc độ băng chuyền với vòi chiết.
- Máy CNC & Cánh tay Robot: Giám sát góc quay của các khớp xoay, điều khiển vị trí trục X-Y-Z.
- Công nghiệp dệt may & In ấn: Quản lý số mét vải/giấy đi qua con lăn để cắt chính xác.
Câu hỏi thường gặp (FAQ)
1. Encoder E6H-CWZ3E là loại tương đối hay tuyệt đối?
Đây là Encoder quay tương đối (Incremental). Nó phát ra xung khi quay và cần một điểm Home (điểm gốc) để xác định vị trí khởi đầu mỗi khi khởi động lại máy.
2. Ý nghĩa của đầu ra NPN (Open Collector) là gì?
Đầu ra NPN sẽ kéo tín hiệu xuống mức 0V khi kích hoạt. Bạn cần sử dụng điện trở kéo lên (pull-up resistor) nếu PLC của bạn không tích hợp sẵn.
3. Tôi có thể dùng nguồn 24VDC cho model này không?
Tuyệt đối KHÔNG. Dải nguồn cho phép chỉ từ 5-12VDC. Sử dụng 24V sẽ làm cháy mạch điện tử bên trong.
4. Tại sao nên chọn độ phân giải 1024 P/R thay vì thấp hơn?
1024 P/R mang lại độ chi tiết cao hơn, cho phép điều khiển vị trí chính xác hơn mà vẫn đảm bảo tần số đáp ứng phù hợp với hầu hết PLC hiện nay.
5. Sản phẩm có chịu được môi trường ẩm ướt không?
Chuẩn IP50 chỉ chống bụi, không chống nước. Nếu dùng trong môi trường ẩm, bạn nên lắp trong hộp bảo vệ hoặc chọn dòng IP cao hơn.
6. Làm sao để thay đổi chiều đếm xung của Encoder?
Rất đơn giản, bạn chỉ cần hoán đổi vị trí hai dây pha A và pha B khi đấu nối vào PLC.
7. Trục 8mm có dễ tìm khớp nối thay thế không?
Có, 8mm là kích thước tiêu chuẩn công nghiệp. AUT VN cung cấp đầy đủ các loại khớp nối linh hoạt phù hợp với trục này.
8. Chính sách bảo hành tại AUT VN như thế nào?
Chúng tôi cam kết hàng chính hãng 100%, bảo hành theo tiêu chuẩn Omron và hỗ trợ kỹ thuật lắp đặt miễn phí.
9. Pha Z (Index) có tác dụng gì?
Pha Z phát ra một xung duy nhất mỗi khi trục quay đủ một vòng. Nó dùng để xác định vị trí gốc (Zero point) cho hệ thống.
10. Lưu ý quan trọng nhất khi lắp đặt là gì?
Tránh lắp trục bị lệch tâm. Lệch tâm sẽ tạo lực tác động ngang lên vòng bi, làm giảm tuổi thọ Encoder và gây nhiễu tín hiệu xung.
11. Thời gian giao hàng của AUT VN là bao lâu?
Với kho hàng sẵn có, chúng tôi thường giao hàng trong vòng 24h đối với khu vực nội thành HCM và 2-3 ngày cho toàn quốc.
12. Encoder này có dùng được cho động cơ servo không?
Có, nó có thể dùng để giám sát tốc độ thực tế của động cơ servo để phản hồi về bộ điều khiển.
