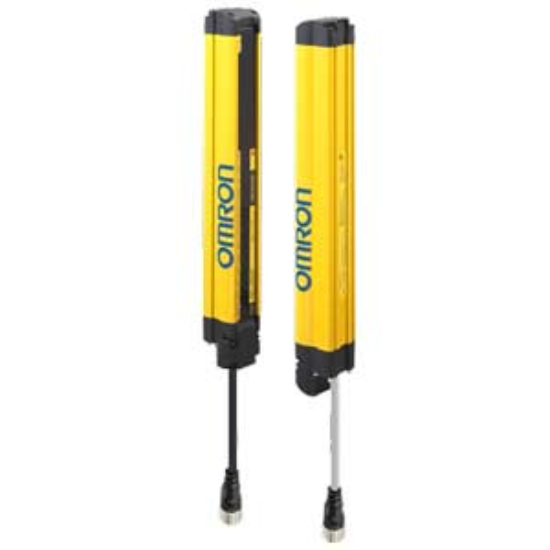

Cảm biến an toàn Omron F3SG-4RA0240-25-02TS | Cao 240mm, Tầm xa 17m, Chuẩn PL e/Cat 4

Chiều cao bảo vệ: 240mm (12 trục quang học)
Khoảng cách phát hiện: Tối đa 17m
Độ phân giải: 20mm (Phát hiện vật thể D25mm)
Tiêu chuẩn an toàn: Performance Level (PL) e, Category 4
Nguồn cấp & Ngõ ra: 24VDC, PNP (Light On)
Cấp bảo vệ: IP65/IP67 (Chống bụi và dầu máy)

nhà chế tạo: Omron

SKU: F3SG-4RA0240-25-02TS

Tải xuống mẫu

16.328.030 ₫

Số lượng:

Cảm biến an toàn Omron F3SG-4RA0240-25-02TS là giải pháp bảo vệ hàng đầu được thiết kế để đảm bảo an toàn tuyệt đối cho con người và máy móc trong môi trường sản xuất công nghiệp hiện đại. Với công nghệ màn ánh sáng (Safety Light Curtain) tiên tiến, thiết bị này cung cấp khả năng phát hiện chính xác, phản hồi tức thì, giúp ngăn chặn các tai nạn lao động nguy hiểm, đảm bảo hệ thống vận hành tuân thủ các tiêu chuẩn an toàn khắt khe nhất thế giới như ISO 13849-1.

1. Điểm nổi bật của Omron F3SG-4RA0240-25-02TS

Độ tin cậy vượt trội: Đạt chuẩn an toàn cao nhất PL e và Category 4, phù hợp cho các khu vực máy móc có rủi ro va chạm cực cao.
Thiết kế bền bỉ, chống chịu khắc nghiệt: Vỏ hợp kim nhôm cao cấp cùng chuẩn IP65/IP67 giúp thiết bị hoạt động ổn định ngay cả trong môi trường nhiều bụi bẩn hoặc tiếp xúc với dầu máy.
Khả năng bao phủ rộng: Tầm xa phát hiện lên đến 17m cho phép thiết lập vùng an toàn linh hoạt mà không cần lắp đặt quá nhiều thiết bị.
Công nghệ thông minh: Hỗ trợ kết nối Cascade và cấu hình linh hoạt qua Bluetooth, tối ưu hóa thời gian lắp đặt và vận hành.

2. Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	F3SG-4RA0240-25-02TS
Phương pháp phát hiện	Thu - Phát (Beam type)
Chiều cao bảo vệ	240mm
Số trục quang học	12 trục
Bước trục (Pitch)	20mm
Kích thước vật phát hiện tiêu chuẩn	D25mm
Khoảng cách phát hiện tối đa	17m
Nguồn cấp	24VDC
Ngõ ra	PNP (Light On)
Nguồn sáng	LED hồng ngoại (870nm)
Thời gian phản hồi	190ms / 90ms
Tiêu chuẩn an toàn	PL e, Category 4, Type B
Cấp bảo vệ	IP65, IP67 (Chống dầu)
Chất liệu vỏ	Hợp kim nhôm
Kiểu kết nối	Dây liền kèm giắc cắm (0.3m)
Nhiệt độ vận hành	-10 đến 55°C
Chứng nhận quốc tế	CE, TUV, UL

Nguồn tham khảo: Omron Industrial Automation Official Site

3. Lợi ích khi đầu tư sản phẩm

Bảo vệ tối đa tính mạng: Ngắt máy tức thì khi phát hiện sự xâm nhập, giảm thiểu rủi ro tai nạn lao động xuống mức thấp nhất.
Tuân thủ quy định quốc tế: Đáp ứng đầy đủ các chứng chỉ an toàn lao động, giúp doanh nghiệp vượt qua các kỳ kiểm định khắt khe.
Tăng hiệu suất vận hành: Khả năng tự chẩn đoán lỗi thông minh giúp giảm thiểu thời gian dừng máy (Downtime) ngoài ý muốn.
Tiết kiệm chi phí dài hạn: Độ bền cực cao trong môi trường công nghiệp giúp giảm tần suất thay thế và bảo trì.

4. Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Lắp đặt cơ khí: Gắn bộ phát và bộ thu đối diện nhau trên các giá đỡ cố định. Lưu ý đảm bảo các trục quang học phải thẳng hàng và khoảng cách lắp đặt không vượt quá 17m.
Bước 2 - Đấu nối điện: Kết nối nguồn 24VDC vào thiết bị. Đấu nối ngõ ra PNP vào Relay an toàn hoặc PLC điều khiển trung tâm để kích hoạt lệnh dừng khẩn cấp.
Bước 3 - Căn chỉnh tia sáng: Quan sát hệ thống đèn LED chỉ báo trên thiết bị để đảm bảo các trục quang học đã được căn chỉnh chính xác và ổn định.
Bước 4 - Kiểm tra vận hành: Sử dụng que thử chuyên dụng F39-TRD25 để kiểm tra khả năng ngắt máy khi có vật cản thực tế, đảm bảo thiết bị phản ứng đúng tiêu chuẩn.

5. Sản phẩm tương thích (isRelatedTo)

Để tối ưu hóa hiệu quả và khả năng mở rộng, quý khách nên sử dụng kết hợp với các phụ kiện sau:

Bộ giao tiếp Bluetooth: F39-BT (Dùng để cài đặt thông số không dây nhanh chóng).
Cáp kết nối chuyên dụng: F39-JD10B, F39-JD20B.
Giá đỡ cảm biến chính hãng: F39-LGRA, F39-LGRTB.
Que thử nghiệm an toàn: F39-TRD25.

6. Ứng dụng thực tế (Application)

Máy dập & Máy cắt: Tạo vùng ngăn cách an toàn, bảo vệ tay công nhân khỏi vùng ép nguy hiểm.
Hệ thống Robot: Thiết lập hàng rào an toàn ảo quanh khu vực cánh tay Robot hoạt động để tránh va chạm người.
Dây chuyền băng tải: Tự động dừng hệ thống ngay lập tức khi phát hiện có người xâm nhập vùng vận hành.
Máy đóng gói tự động: Đảm bảo an toàn cho nhân viên trong quá trình nạp liệu và vận hành máy đóng gói.

7. Câu hỏi thường gặp (FAQ)

Q1: Cảm biến này có phát hiện được ngón tay không?
A: Với độ phân giải 20mm (phát hiện vật thể D25mm), sản phẩm này phù hợp để phát hiện bàn tay hoặc cơ thể người. Nếu bạn cần bảo vệ ở mức độ phát hiện ngón tay, hãy chọn dòng có độ phân giải 14mm.

Q2: Khoảng cách 17m có phải là giới hạn duy nhất?
A: 17m là khoảng cách phát hiện tối đa. Thiết bị hoạt động cực kỳ ổn định ở mọi khoảng cách trong phạm vi từ 0 đến 17m.

Q3: Sản phẩm có chịu được môi trường ẩm ướt hoặc có dầu không?
A: Có, với chuẩn bảo vệ IP67, thiết bị có khả năng chống bụi hoàn toàn và chịu được việc tiếp xúc với dầu máy hoặc ngâm nước tạm thời.

Q4: Tôi có thể cài đặt thông số từ xa qua điện thoại không?
A: Có, nếu bạn trang bị thêm bộ giao tiếp Bluetooth F39-BT, bạn có thể cấu hình thiết bị một cách tiện lợi qua ứng dụng.

Q5: Ngõ ra PNP có tương thích với PLC Siemens hay Mitsubishi không?
A: Hoàn toàn tương thích. Ngõ ra PNP là chuẩn phổ biến nhất, dễ dàng kết nối với hầu hết các dòng PLC hiện nay.

Q6: Tại sao nên mua cảm biến Omron tại AUT VN thay vì nơi khác?
A: Tại AUT VN, chúng tôi cam kết hàng chính hãng 100%, đầy đủ CO/CQ, hỗ trợ kỹ thuật chuyên sâu và giá thành cạnh tranh nhất thị trường.

Q7: Sản phẩm có hỗ trợ kết nối nhiều cảm biến cùng lúc không?
A: Có, tính năng Cascade cho phép kết nối nhiều cảm biến F3SG với nhau để mở rộng diện tích vùng bảo vệ một cách dễ dàng.

Q8: Thời gian phản hồi 90ms có đủ nhanh để ngăn tai nạn không?
A: Đây là tốc độ phản hồi tiêu chuẩn công nghiệp cực nhanh, đủ để máy dừng lại hoàn toàn trước khi con người kịp chạm vào vùng nguy hiểm.
