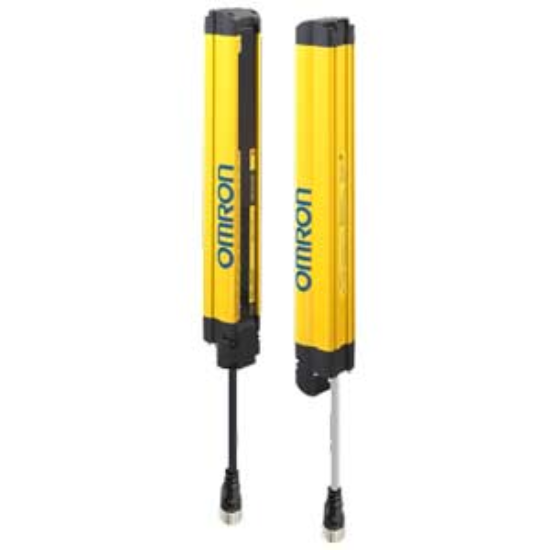

Cảm biến an toàn Omron F3SG-4RA0320-25-02TS - Cao 320mm, Tầm xa 17m, Chuẩn PL e/Cat 4

Thương hiệu: Omron (Nhật Bản)
Model: F3SG-4RA0320-25-02TS
Chiều cao bảo vệ: 320mm - Ngăn chặn xâm nhập vùng nguy hiểm
Khoảng cách phát hiện: Lên đến 17m - Linh hoạt cho mọi không gian nhà xưởng
Độ phân giải: 20mm - Chuyên dụng phát hiện bàn tay
Tiêu chuẩn an toàn: PL e / Category 4 - Cấp độ bảo vệ cao nhất hiện nay
Thông số điện: 24VDC, Ngõ ra PNP

nhà chế tạo: Omron

SKU: F3SG-4RA0320-25-02TS

Tải xuống mẫu

17.515.340 ₫

Số lượng:

Giới thiệu Cảm biến an toàn Omron F3SG-4RA0320-25-02TS

Trong vận hành công nghiệp, an toàn lao động không chỉ là yêu cầu pháp lý mà còn là yếu tố sống còn để duy trì năng suất. Cảm biến an toàn Omron F3SG-4RA0320-25-02TS (hay còn gọi là màn ánh sáng an toàn - Safety Light Curtain) là giải pháp tiên tiến giúp thiết lập hàng rào bảo vệ vô hình nhưng tuyệt đối xung quanh máy móc. Khi có bất kỳ vật cản nào (tay người, công cụ) cắt ngang chùm tia sáng, thiết bị sẽ gửi tín hiệu dừng khẩn cấp máy ngay lập tức, loại bỏ hoàn toàn rủi ro tai nạn lao động.

Điểm nổi bật của Omron F3SG-4RA0320-25-02TS

Độ tin cậy tối đa: Đạt chứng nhận PL e và Category 4, đảm bảo hệ thống an toàn hoạt động ổn định ngay cả khi có lỗi linh kiện bên trong.
Khả năng vận hành bền bỉ: Vỏ hợp kim nhôm cao cấp, đạt chuẩn IP65/IP67, chống bụi, kháng nước và chịu được môi trường dầu mỡ công nghiệp khắc nghiệt.
Phạm vi bao phủ rộng: Với tầm xa phát hiện lên đến 17m, sản phẩm cho phép lắp đặt linh hoạt tại các khu vực máy lớn hoặc robot công nghiệp.
Tối ưu hóa lắp đặt: Thiết kế gọn gàng, hỗ trợ nhiều phương thức gắn linh hoạt, giúp tiết kiệm diện tích và thời gian thi công.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết chi tiết
Model	F3SG-4RA0320-25-02TS
Phương pháp phát hiện	Thu - phát (Pair)
Khoảng cách phát hiện tối đa	17m
Chiều cao bảo vệ	320mm
Bước trục quang học (Resolution)	20mm (Phát hiện bàn tay)
Nguồn cấp	24VDC
Số trục quang học	16 trục
Kiểu ngõ ra	PNP (Light On)
Thời gian phản hồi	190ms / 90ms
Cấp bảo vệ	IP65, IP67
Vật liệu vỏ	Hợp kim nhôm
Tiêu chuẩn an toàn	CE, TUV, UL (PL e, Category 4)

Lợi ích vượt trội khi sử dụng Omron F3SG-4RA0320-25-02TS

Bảo vệ con người tuyệt đối: Loại bỏ rủi ro tai nạn do sơ suất của người vận hành, tạo môi trường làm việc an toàn.
Tối ưu hóa hiệu suất: Thay thế hàng rào vật lý cồng kềnh, giúp việc tiếp cận máy để kiểm tra hoặc nạp liệu trở nên nhanh chóng hơn.
Tuân thủ chuẩn quốc tế: Đáp ứng các yêu cầu khắt khe nhất về an toàn lao động (OSHA, ISO), dễ dàng thông qua các đợt kiểm định.
Tiết kiệm chi phí dài hạn: Độ bền cực cao, ít hỏng hóc vặt và hỗ trợ tính năng tự chẩn đoán lỗi giúp giảm chi phí bảo trì.

Hướng dẫn lắp đặt và vận hành (How-to)

Khảo sát vị trí: Xác định vị trí lắp bộ phát và bộ thu đối diện nhau. Đảm bảo không có vật cản cố định trong vùng bảo vệ 320mm.
Cố định cơ khí: Sử dụng giá đỡ (Bracket) để lắp đặt. Lưu ý hai đầu cảm biến phải nằm trên một đường thẳng tuyệt đối.
Đấu nối điện: Kết nối nguồn 24VDC và ngõ ra PNP vào PLC hoặc Relay an toàn theo sơ đồ đấu dây của Omron.
Căn chỉnh (Alignment): Điều chỉnh vị trí thu-phát cho đến khi đèn tín hiệu báo trạng thái ổn định (không còn báo lỗi lệch trục).
Kiểm tra vận hành (Testing): Sử dụng vật mẫu chắn ngang tia sáng để xác nhận máy dừng chính xác và tức thì.

Sản phẩm sử dụng chung và phụ kiện

Để hệ thống hoạt động đồng bộ và đạt hiệu quả cao nhất, quý khách nên kết hợp cùng:

Cáp kết nối chuyên dụng: F39-JD10B, F39-JD20B.
Giá đỡ cố định: F39-LGRA, F39-LGRTB giúp tăng độ vững chãi cho cảm biến.
Bộ giao tiếp Bluetooth: F39-BT giúp cài đặt thông số nhanh qua ứng dụng smartphone.
Thiết bị giao diện: F39-GIF-1 để tối ưu hóa tín hiệu truyền về bộ điều khiển.

Ứng dụng thực tế của sản phẩm

Cảm biến an toàn Omron F3SG-4RA0320-25-02TS được tin dùng trong:

Máy dập, máy cắt: Bảo vệ tay người vận hành tại khu vực khuôn dập nguy hiểm.
Robot công nghiệp: Thiết lập vùng an toàn (Safety Zone) xung quanh cánh tay Robot.
Hệ thống băng tải: Tự động ngắt băng tải khi có người xâm nhập trái phép vào vùng vận hành.
Máy đóng gói tự động: Đảm bảo an toàn cho kỹ thuật viên khi bảo trì, điều chỉnh máy.

Câu hỏi thường gặp (FAQ)

1. Cảm biến F3SG-4RA0320-25-02TS có phát hiện được ngón tay không?
Với bước trục 20mm, sản phẩm này tối ưu cho việc phát hiện bàn tay. Để phát hiện ngón tay, bạn nên chọn model có độ phân giải 14mm.

2. Khoảng cách phát hiện 17m có ổn định trong môi trường nhiều bụi?
17m là mức tối đa. Trong môi trường bụi bẩn, AUT VN khuyên bạn nên lắp đặt trong khoảng 80% tầm xa (khoảng 13-14m) để đảm bảo tín hiệu ổn định nhất.

3. Sản phẩm có chịu được dầu mỡ trong nhà máy cơ khí không?
Có, với chuẩn IP65/IP67 và vỏ hợp kim nhôm, thiết bị kháng dầu và bụi rất tốt.

4. Tôi có thể kết nối nhiều bộ F3SG để mở rộng vùng bảo vệ không?
Hoàn toàn được. Sản phẩm hỗ trợ chức năng Cascade connection (kết nối nối tiếp) để mở rộng chiều cao bảo vệ.

5. Làm sao để nhận biết cảm biến đang bị lỗi?
Thiết bị có hệ thống đèn LED chỉ thị và chức năng tự chẩn đoán (self-test). Đèn sẽ nhấp nháy theo mã lỗi cụ thể trong tài liệu hướng dẫn.

6. Sản phẩm có bao gồm giá đỡ khi mua không?
Thông thường model này đi kèm giá đỡ tiêu chuẩn. Tuy nhiên, tùy lô hàng, quý khách vui lòng liên hệ AUT VN để xác nhận chính xác.

7. Chính sách bảo hành của Omron tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng Omron. AUT VN hỗ trợ tiếp nhận và xử lý bảo hành nhanh chóng cho khách hàng.

8. AUT VN có hỗ trợ kỹ thuật lắp đặt tận nơi không?
Chúng tôi cung cấp dịch vụ tư vấn miễn phí qua Zoom/Phone và có hỗ trợ lắp đặt tận nơi theo yêu cầu của khách hàng.

9. Ngõ ra PNP của model này khác gì với NPN?
PNP xuất tín hiệu dương (+24V), phổ biến cho PLC chuẩn Châu Âu/Nhật. NPN xuất tín hiệu âm (0V). Bạn cần chọn đúng loại phù hợp với PLC đang dùng.

10. Tôi cần chứng chỉ gì để nghiệm thu an toàn lao động cho thiết bị này?
Sản phẩm cung cấp đầy đủ CO/CQ và đạt tiêu chuẩn TUV, CE, UL, đủ điều kiện để nghiệm thu an toàn lao động tại Việt Nam.

Nguồn tham khảo: Omron Industrial Automation
