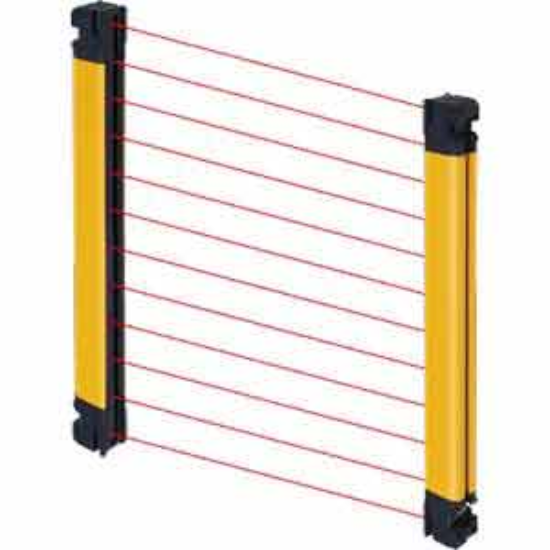

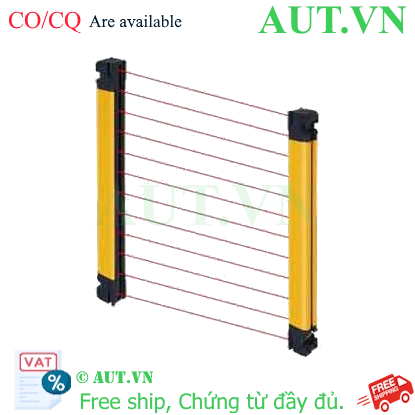

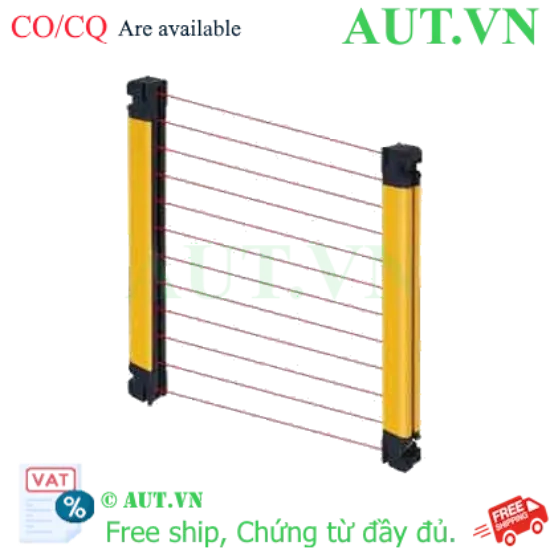

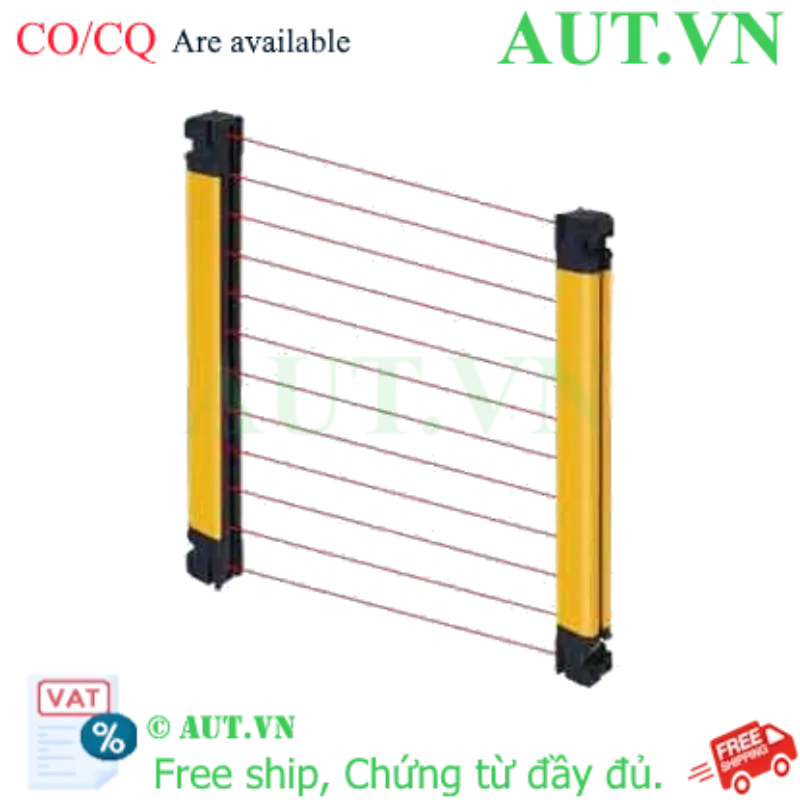

Cảm biến an toàn Omron F3SG-4SRA1200-25: Cao 1200mm, Bước 25mm, Tiêu chuẩn Type 4

Model: F3SG-4SRA1200-25 (Omron)
Chiều cao bảo vệ: 1200mm - Bước trục quang 25mm
Độ an toàn: Type 4, PL e, Category 4 (Cao nhất)
Khoảng cách hoạt động: Lên đến 20m, chuẩn IP65/IP67
Vỏ máy: Hợp kim nhôm siêu bền, chống chịu dầu công nghiệp

nhà chế tạo: Omron

SKU: F3SG-4SRA1200-25

Tải xuống mẫu

Giá cũ: 42.658.050 ₫

Giá bán: 34.126.440 ₫

Số lượng:

Giới thiệu về Cảm biến an toàn Omron F3SG-4SRA1200-25

Trong môi trường sản xuất công nghiệp hiện đại, an toàn lao động là ưu tiên hàng đầu. Cảm biến an toàn Omron F3SG-4SRA1200-25 (Safety Light Curtain) là giải pháp bảo vệ tối ưu, tạo ra một rào chắn vô hình bằng tia hồng ngoại để ngăn chặn mọi rủi ro tai nạn. Khi có bất kỳ vật thể hoặc bộ phận cơ thể người xâm nhập vào vùng bảo vệ, thiết bị sẽ ngay lập tức gửi tín hiệu dừng máy, đảm bảo an toàn tuyệt đối cho người vận hành.

Điểm nổi bật của Omron F3SG-4SRA1200-25

Độ tin cậy tuyệt đối: Đạt chứng nhận Type 4, Performance Level (PL) e và Category 4, đáp ứng những tiêu chuẩn khắt khe nhất về an toàn máy móc toàn cầu.
Thiết kế công nghiệp bền bỉ: Thân máy chế tạo từ hợp kim nhôm cao cấp, không chỉ chịu va đập mà còn chống ăn mòn bởi dầu và hóa chất, đạt chuẩn IP65/IP67.
Công nghệ tiên tiến: Tích hợp chức năng Muting (Tạm dừng), Blanking (Điểm mù) linh hoạt, giúp tối ưu hóa quy trình sản xuất mà không làm giảm mức độ an toàn.
Phạm vi bảo vệ rộng: Chiều cao 1200mm với bước trục 25mm, cho phép phát hiện chính xác các bộ phận cơ thể (như bàn tay, cánh tay) từ khoảng cách lên tới 20m.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Mã sản phẩm	F3SG-4SRA1200-25
Thương hiệu	Omron Automation
Chiều cao bảo vệ	1200 mm
Bước trục quang (Resolution)	25 mm
Khoảng cách phát hiện	Tối đa 20 m
Điện áp nguồn cấp	24 VDC (±10%)
Cấp bảo vệ	IP65 / IP67
Ngõ ra (Output)	OSSD (NPN/PNP linh hoạt)
Tiêu chuẩn an toàn	Type 4, PL e, Category 4

Nguồn tham khảo: Omron Industrial Automation Official

Lợi ích khi lắp đặt cảm biến an toàn Omron

Bảo vệ con người: Loại bỏ hoàn toàn nguy cơ tai nạn lao động tại các vùng nguy hiểm của máy móc.
Tuân thủ pháp luật: Đáp ứng các tiêu chuẩn an toàn quốc tế (CE, TUV, UL), giúp doanh nghiệp dễ dàng vượt qua các kỳ kiểm định.
Tăng năng suất: Thay thế các rào chắn vật lý cồng kềnh bằng rèm ánh sáng, giúp thao tác nạp/dỡ phôi nhanh chóng hơn.
Giảm chi phí vận hành: Độ bền cao, ít hỏng hóc, giảm thời gian dừng máy ngoài ý muốn.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Xác định vị trí: Lắp đặt thanh phát và thanh thu đối diện nhau tại khu vực cần bảo vệ, đảm bảo không có vật cản cố định giữa hai thanh.
Bước 2: Cố định thiết bị: Sử dụng giá đỡ chuyên dụng để cố định chắc chắn cảm biến, tránh rung lắc trong quá trình máy vận hành.
Bước 3: Căn chỉnh trục quang: Điều chỉnh vị trí sao cho các tia hồng ngoại khớp nhau hoàn toàn (đèn chỉ báo tín hiệu sẽ chuyển sang màu xanh).
Bước 4: Đấu nối điện: Kết nối nguồn 24VDC và đấu dây ngõ ra OSSD vào relay an toàn hoặc PLC điều khiển.
Bước 5: Kiểm tra (Test): Thử nghiệm bằng cách đưa vật cản vào vùng bảo vệ để xác nhận máy dừng hoạt động ngay lập tức.

Sản phẩm sử dụng chung

Để hệ thống vận hành đồng bộ và bền bỉ, F3SG-4SRA1200-25 thường được kết hợp cùng:

Giá đỡ F39-LSGA: Giúp cố định cảm biến chắc chắn và dễ dàng căn chỉnh.
Cáp kết nối XS3W: Cáp chuyên dụng chống nhiễu, đảm bảo truyền tín hiệu ổn định.
Relay an toàn Omron: Dòng G9SA hoặc G9RN để xử lý ngắt nguồn khẩn cấp.

Ứng dụng thực tế

Cảm biến rèm ánh sáng Omron F3SG-4SRA1200-25 được ứng dụng rộng rãi trong:

Máy dập, máy ép thủy lực: Bảo vệ tay người vận hành khi đưa phôi vào khuôn.
Cánh tay Robot: Tạo vùng an toàn xung quanh robot công nghiệp, dừng robot khi có người bước vào.
Dây chuyền đóng gói tự động: Ngăn chặn sự xâm nhập trái phép vào vùng chuyển động của băng tải.
Máy CNC, máy phay tự động: Bảo vệ khu vực gia công tốc độ cao.

Câu hỏi thường gặp (FAQ)

1. F3SG-4SRA1200-25 khác gì với các dòng cảm biến thông thường?
Đây là cảm biến an toàn chuyên dụng (Type 4), có khả năng tự giám sát lỗi nội bộ. Nếu cảm biến bị hỏng, nó sẽ tự ngắt máy để đảm bảo an toàn, thay vì bỏ qua lỗi như cảm biến thông thường.

2. Khoảng cách 20m là khoảng cách phát hiện hay khoảng cách lắp đặt?
Đó là khoảng cách tối đa mà tia hồng ngoại có thể truyền từ thanh phát sang thanh thu một cách ổn định.

3. Tôi có thể thay đổi chiều cao bảo vệ không?
Chiều cao 1200mm là cố định theo model. Nếu bạn cần chiều cao khác, hãy tham khảo các mã sản phẩm khác trong dòng F3SG-SR.

4. Sản phẩm có chịu được môi trường nhiều dầu mỡ không?
Có, vỏ hợp kim nhôm và chuẩn IP65/IP67 cho phép thiết bị hoạt động bền bỉ trong môi trường dầu mỡ công nghiệp.

5. Chức năng Muting là gì?
Muting cho phép tạm thời vô hiệu hóa chức năng an toàn để vật thể (như pallet hàng) đi qua mà không làm dừng máy, nhưng vẫn bảo vệ con người.

6. Làm sao để biết cảm biến đang bị lệch trục?
Đèn chỉ báo trên thiết bị sẽ báo đỏ hoặc nhấp nháy khi tín hiệu thu nhận không đủ cường độ, thông báo cần căn chỉnh lại.

7. Thời gian phản hồi của cảm biến là bao lâu?
Thời gian phản hồi cực nhanh (tính bằng mili giây), đảm bảo máy dừng trước khi con người chạm vào vùng nguy hiểm.

8. Sản phẩm này có cần bộ điều khiển riêng không?
Để đạt chuẩn an toàn Type 4, bạn nên kết nối với một Relay an toàn hoặc PLC an toàn thay vì relay thông thường.

9. Bước trục 25mm nghĩa là gì?
Nghĩa là khoảng cách giữa hai tia sáng là 25mm. Bất kỳ vật thể nào lớn hơn 25mm đi qua sẽ kích hoạt dừng máy.

10. AUT VN có hỗ trợ lắp đặt không?
AUT VN cung cấp sản phẩm chính hãng, hỗ trợ tư vấn kỹ thuật và hướng dẫn lắp đặt chi tiết cho khách hàng.

Cam kết từ AUT VN: Chúng tôi cung cấp hàng chính hãng Omron 100%, đầy đủ chứng chỉ CO/CQ, bảo hành theo tiêu chuẩn nhà sản xuất và hỗ trợ kỹ thuật trọn đời.
