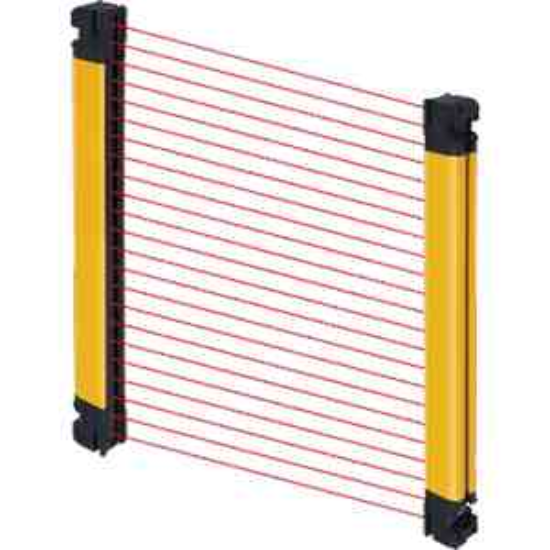

Giới thiệu về Cảm biến an toàn Omron F3SG-4SRB1200-14
Trong môi trường sản xuất công nghiệp hiện đại, việc đảm bảo an toàn cho người vận hành là yếu tố sống còn. Cảm biến an toàn Omron F3SG-4SRB1200-14 (hay còn gọi là Màn ánh sáng an toàn - Safety Light Curtain) là giải pháp hàng đầu giúp ngăn ngừa các rủi ro tai nạn lao động. Thiết bị tạo ra một hàng rào ánh sáng hồng ngoại vô hình; ngay khi có vật thể hoặc bộ phận cơ thể người xâm nhập vào vùng nguy hiểm, cảm biến sẽ lập tức gửi tín hiệu dừng khẩn cấp đến hệ thống điều khiển, đảm bảo an toàn tuyệt đối cho nhân sự và tài sản doanh nghiệp.
Điểm nổi bật của Omron F3SG-4SRB1200-14
- Độ tin cậy đạt chuẩn quốc tế: Đáp ứng nghiêm ngặt tiêu chuẩn Type 4, Performance Level (PL) e và Category 4, giúp doanh nghiệp an tâm vận hành theo các quy chuẩn an toàn toàn cầu.
- Công nghệ phát hiện siêu nhạy: Với bước trục quang học chỉ 10mm, màn ánh sáng an toàn Omron có khả năng phát hiện cực kỳ chính xác các vật thể nhỏ như bàn tay hoặc ngón tay, ngăn chặn triệt để các rủi ro kẹt tay.
- Độ bền công nghiệp vượt trội: Vỏ hợp kim nhôm chắc chắn kết hợp cùng tiêu chuẩn bảo vệ IP65/IP67 giúp thiết bị hoạt động bền bỉ trong môi trường khắc nghiệt, nhiều bụi bẩn, dầu mỡ hoặc độ ẩm cao.
- Phạm vi bảo vệ linh hoạt: Chiều cao 1200mm cùng tầm xa lên đến 10m cho phép ứng dụng đa dạng từ các máy móc nhỏ đến các dây chuyền sản xuất quy mô lớn.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết thông số |
| Model | F3SG-4SRB1200-14 |
| Phương pháp phát hiện | Thu - phát (Cặp đối chiếu) |
| Khoảng cách phát hiện tối đa | 10m |
| Chiều cao vùng bảo vệ | 1200mm |
| Độ phân giải (Bước trục quang học) | 10mm |
| Nguồn điện áp | 24VDC |
| Số lượng trục quang học | 119 trục |
| Đường kính vật phát hiện tiêu chuẩn | D14mm (Vật cản đục) |
| Kiểu ngõ ra (Output) | Lựa chọn NPN hoặc PNP |
| Thời gian phản hồi | 13ms - 165ms (Có thể hiệu chỉnh) |
| Tiêu chuẩn an toàn | CE, TUV, UL | Type 4, PL e/Cat 4 |
| Cấp bảo vệ vỏ máy | IP65, IP67 |
| Nhiệt độ vận hành | -30°C đến 55°C |
Lợi ích khi đầu tư Omron F3SG-4SRB1200-14
- Bảo vệ nhân sự tối ưu: Giảm thiểu tối đa rủi ro tai nạn lao động, bảo vệ tính mạng công nhân viên trong nhà máy.
- Tối ưu không gian và vận hành: Thay thế các loại rào chắn vật lý cồng kềnh, giúp quy trình sản xuất linh hoạt hơn mà vẫn đảm bảo an toàn tuyệt đối.
- Tuân thủ quy định an toàn quốc tế: Giúp doanh nghiệp dễ dàng đạt được các tiêu chuẩn ISO và các chứng chỉ an toàn lao động quốc tế khi xuất khẩu sản phẩm.
- Tiết kiệm chi phí dài hạn: Thiết bị có độ bền cực cao, ít hỏng hóc, giảm thiểu thời gian dừng máy (downtime) ngoài ý muốn.
Hướng dẫn lắp đặt và vận hành (How-to)
- Bước 1: Lắp đặt giá đỡ: Sử dụng các mã giá đỡ chuyên dụng của Omron (như F39-LSGA hoặc F39-LSGF) để cố định chắc chắn bộ phát và bộ thu đối diện nhau trên cùng một trục.
- Bước 2: Căn chỉnh trục quang: Tiến hành căn chỉnh sao cho các tia sáng từ bộ phát xuyên qua chính xác bộ thu. Khi đèn chỉ báo trạng thái chuyển sang màu xanh, việc căn chỉnh đã hoàn tất.
- Bước 3: Đấu nối hệ thống: Kết nối nguồn 24VDC và đấu nối ngõ ra (PNP/NPN) vào bộ điều khiển PLC hoặc Safety Relay theo sơ đồ kỹ thuật chính xác từ hãng.
- Bước 4: Cấu hình thông số: Thiết lập các chức năng như thời gian phản hồi, chế độ Muting (tạm dừng an toàn) hoặc Blanking tùy theo nhu cầu thực tế của dây chuyền.
- Bước 5: Kiểm tra thực tế: Sử dụng vật cản tiêu chuẩn để thử nghiệm ngắt tia sáng, đảm bảo máy dừng hoạt động ngay lập tức để xác nhận độ an toàn.
Sản phẩm sử dụng chung và phụ kiện đi kèm
Để hệ thống màn ánh sáng an toàn Omron hoạt động ổn định và đạt hiệu suất cao nhất, quý khách nên kết hợp với:
- Giá đỡ chuyên dụng: F39-LSGA, F39-LSGF, F39-LSGTB-MS, F39-ST1310.
- Hệ thống cáp kết nối: XS3W-M421-401-R, cáp xếp tầng F39-JGR3W, F39-JG10B-L.
- Thiết bị hỗ trợ: Đèn báo hiệu F39-SGLP, dụng cụ căn chỉnh laser F39-PTG.
Ứng dụng thực tế của sản phẩm
Cảm biến an toàn Omron F3SG-4SRB1200-14 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nặng và tự động hóa:
- Máy dập, máy cắt kim loại: Ngăn chặn tay người tiếp xúc với vùng nguy hiểm khi máy đang thực hiện chu trình cắt/dập.
- Khu vực cánh tay Robot: Tạo hàng rào bảo vệ vô hình xung quanh vùng làm việc của robot công nghiệp.
- Hệ thống băng tải tự động: Tự động dừng băng tải khi có người xâm nhập khu vực truyền động hoặc các điểm kẹt nguy hiểm.
- Máy CNC và máy phay: Bảo vệ người vận hành trong quá trình máy chạy ở tốc độ cao và các góc cắt nhạy cảm.
Câu hỏi thường gặp (FAQ)
1. Cảm biến Omron F3SG-4SRB1200-14 có thể phát hiện được ngón tay không?
Hoàn toàn được. Với bước trục quang học 10mm, thiết bị được thiết kế đặc biệt để phát hiện cực kỳ chính xác các vật thể nhỏ như ngón tay.
2. Khoảng cách phát hiện 10m có thể dùng trong môi trường nhiều bụi không?
10m là khoảng cách tối đa trong điều kiện lý tưởng. Để đảm bảo tín hiệu luôn ổn định nhất trong môi trường bụi bẩn, AUT VN khuyến nghị lắp đặt trong khoảng 5-8m.
3. Sản phẩm này có đạt chuẩn an toàn cao nhất hiện nay không?
Có, sản phẩm đạt chuẩn Type 4, PL e và Category 4, đây là mức độ an toàn cao nhất dành cho các ứng dụng rủi ro lớn.
4. Khả năng chống nước của cảm biến ở mức nào?
Thiết bị đạt chuẩn IP65 và IP67, cho phép chống bụi hoàn toàn và chịu được các tia nước mạnh, cực kỳ phù hợp cho môi trường nhà máy.
5. Chức năng Muting là gì và có tác dụng gì?
Muting cho phép hệ thống tạm thời vô hiệu hóa chức năng an toàn để các vật phẩm (như pallet, hộp hàng) đi qua mà không làm dừng máy, sau đó cảm biến sẽ tự động kích hoạt lại khi vật phẩm đã qua.
6. Tôi nên chọn ngõ ra PNP hay NPN cho hệ thống của mình?
Việc lựa chọn tùy thuộc vào loại PLC hoặc Safety Relay bạn đang sử dụng. Bạn nên kiểm tra tài liệu kỹ thuật của bộ điều khiển trước khi mua.
7. Làm thế nào để biết cảm biến đang hoạt động bình thường?
Thiết bị có đèn LED hiển thị trạng thái trực quan. Nếu tia sáng bị suy giảm hoặc có lỗi, đèn chỉ báo sẽ cảnh báo ngay lập tức.
8. Thời gian phản hồi 13ms có ý nghĩa gì?
Đây là tốc độ cực nhanh, giúp hệ thống phản ứng gần như tức thời khi có người xâm nhập, đảm bảo máy dừng trước khi có va chạm xảy ra.
9. Cảm biến có cần lắp thêm Safety Relay không?
Để đạt được mức an toàn tối đa (PL e), bạn nên kết nối ngõ ra của cảm biến với một Safety Relay hoặc Safety PLC chuyên dụng.
10. Mua hàng tại AUT VN có được hỗ trợ kỹ thuật không?
Chắc chắn rồi! AUT VN không chỉ cung cấp hàng chính hãng mà còn hỗ trợ tư vấn giải pháp và hướng dẫn kỹ thuật chuyên sâu cho khách hàng.
Nguồn tham khảo: Omron Industrial Automation
