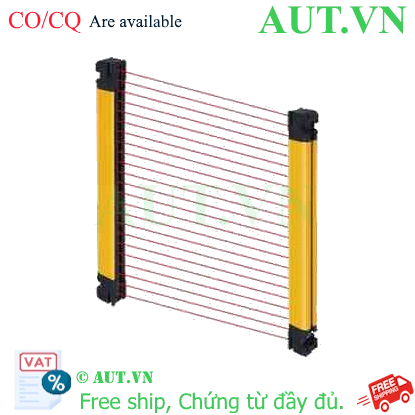

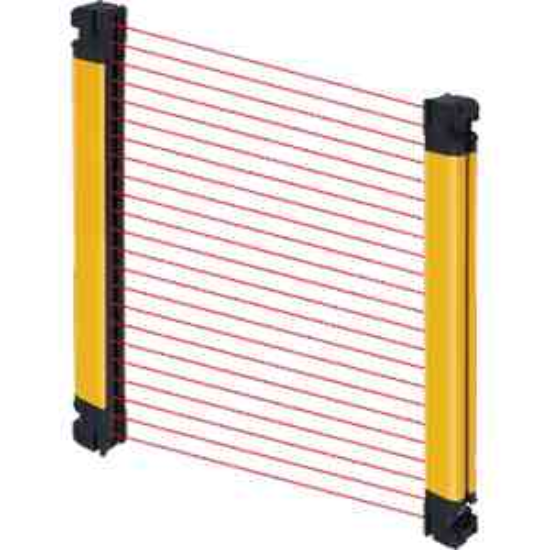

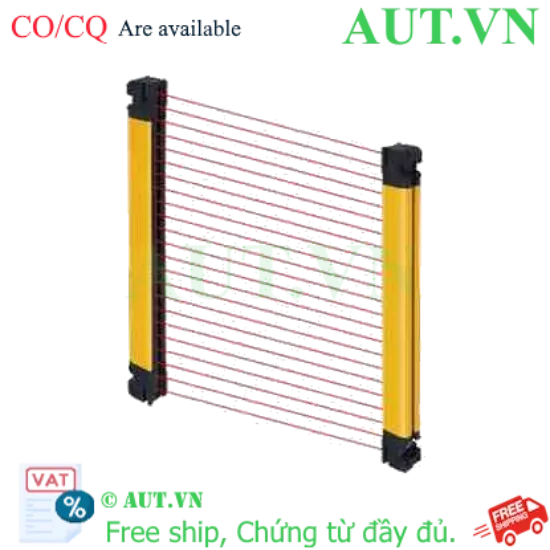

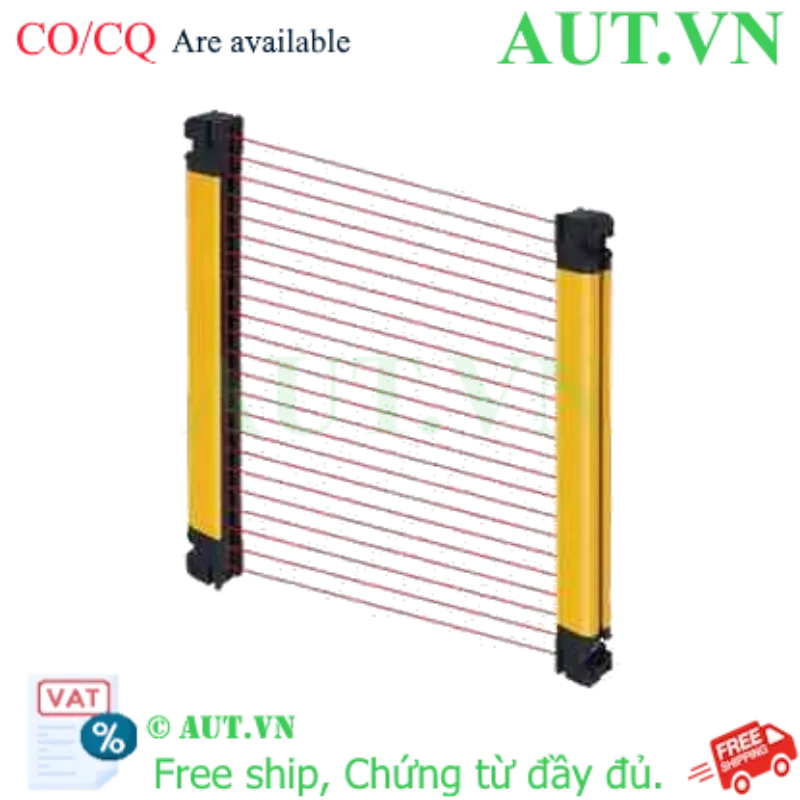

Giới thiệu Màn tia an toàn Omron F3SG-4SRB1000-14
Trong các dây chuyền sản xuất tự động hóa hiện đại, việc bảo vệ tính mạng người lao động là ưu tiên hàng đầu. Màn tia an toàn Omron F3SG-4SRB1000-14 (Safety Light Curtain) là thiết bị bảo vệ quang học cao cấp, đóng vai trò như một "hàng rào ánh sáng" thông minh. Khi có vật thể (đặc biệt là ngón tay hoặc bàn tay) xâm nhập vào vùng quét, thiết bị sẽ lập tức gửi tín hiệu ngắt hệ thống, giúp ngăn chặn triệt để các tai nạn lao động nguy hiểm, đảm bảo nhà máy vận hành liên tục và an toàn.
Điểm nổi bật của Omron F3SG-4SRB1000-14
- Độ tin cậy cực cao: Đáp ứng các tiêu chuẩn khắt khe nhất toàn cầu như PL e, Category 4 và Type 4, giúp hệ thống an toàn luôn ở trạng thái sẵn sàng cao nhất.
- Khả năng phát hiện siêu nhạy: Với bước tia chỉ 10mm, sản phẩm được tối ưu để phát hiện các vật thể nhỏ nhất như ngón tay, ngăn chặn mọi rủi ro xâm nhập.
- Thiết kế bền bỉ cho môi trường khắc nghiệt: Vỏ hợp kim nhôm đạt chuẩn IP65/IP67, chịu được sự tác động của dầu mỡ, bụi bẩn và hoạt động ổn định trong dải nhiệt độ từ -30 đến 55°C.
- Tầm xa ấn tượng: Khoảng cách hoạt động lên đến 10m, cực kỳ linh hoạt khi lắp đặt tại các nhà xưởng có diện tích lớn hoặc máy móc cồng kềnh.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết thông số |
| Model | F3SG-4SRB1000-14 |
| Nguyên lý hoạt động | Thu - Phát (Cặp bộ đôi) |
| Chiều cao vùng bảo vệ | 1000 mm |
| Độ phân giải (Bước trục quang học) | 10 mm |
| Khoảng cách phát hiện tối đa | 10 m |
| Điện áp nguồn cấp | 24 VDC |
| Kiểu ngõ ra (Output) | NPN, PNP (Tương thích đa dạng PLC) |
| Tiêu chuẩn an toàn | Type 4, PL e, Category 4, CE, TUV, UL |
| Cấp bảo vệ vỏ | IP65, IP67 |
| Chất liệu khung vỏ | Hợp kim nhôm chống ăn mòn |
| Thời gian phản hồi | 13ms đến 165ms (Có thể điều chỉnh) |
Nguồn tham khảo: Omron Industrial Automation Official
Lợi ích khi đầu tư Omron F3SG-4SRB1000-14 cho nhà máy
- Bảo vệ tính mạng tuyệt đối: Giảm thiểu rủi ro tai nạn tại các điểm mù hoặc vùng máy đang vận hành, giúp doanh nghiệp tránh các rủi ro pháp lý và chi phí bồi thường.
- Tối ưu hóa hiệu suất: Thay thế các rào chắn cơ học truyền thống, cho phép công nhân tiếp cận máy bảo trì nhanh chóng mà vẫn đảm bảo an toàn, không làm gián đoạn quy trình sản xuất.
- Đáp ứng tiêu chuẩn quốc tế: Giúp doanh nghiệp dễ dàng đạt các chứng chỉ an toàn lao động ISO, nâng cao uy tín khi làm việc với các đối tác toàn cầu.
Hướng dẫn lắp đặt và vận hành (How-to)
- Bước 1: Khảo sát vùng bảo vệ: Xác định vị trí cần bảo vệ và khoảng cách lắp đặt giữa bộ thu/phát (không quá 10m).
- Bước 2: Cố định thiết bị: Sử dụng giá đỡ chuyên dụng như F39-LSGA để đảm bảo thiết bị không bị rung lắc, tránh báo động giả.
- Bước 3: Căn chỉnh trục quang học: Điều chỉnh sao cho các tia sáng thẳng hàng. Khuyến khích dùng con trỏ laser F39-PTG để đạt độ chính xác cao nhất.
- Bước 4: Đấu nối điện: Kết nối nguồn 24VDC và ngõ ra (NPN/PNP) vào hệ thống PLC hoặc Rơ-le an toàn theo sơ đồ của Omron.
- Bước 5: Kiểm tra vận hành: Thử nghiệm ngắt tia bằng vật thể mẫu để xác nhận máy dừng ngay lập tức trong thời gian phản hồi cho phép.
Sản phẩm thường sử dụng kèm theo (isRelatedTo)
Để tối ưu hóa hệ thống an toàn, quý khách nên tham khảo các phụ kiện chính hãng sau:
- Giá đỡ chuyên dụng: F39-LSGA, F39-LSGF, F39-LSGTB-MS.
- Cáp kết nối & Mở rộng: XS3W-M421-401-R, Cáp xếp tầng F39-JGR3W.
- Thiết bị hỗ trợ: Đầu cắm thông minh F39-LITF1, Hộp kết nối F39-GCN5.
Ứng dụng thực tế (Application)
Thiết bị được ứng dụng rộng rãi trong các lĩnh vực:
- Máy dập & Máy cắt: Ngăn chặn tay người đi vào vùng nguy hiểm khi máy đang dập/cắt.
- Robot công nghiệp: Tạo ranh giới an toàn xung quanh các cánh tay robot tự động.
- Hệ thống băng tải: Dừng khẩn cấp khi có người xâm nhập vùng vận chuyển hàng hóa.
- Máy đóng gói tốc độ cao: Bảo vệ nhân viên vận hành tại các dây chuyền thực phẩm, dược phẩm.
Câu hỏi thường gặp (FAQ)
1. Cảm biến F3SG-4SRB1000-14 có phát hiện được ngón tay không?
Có, với độ phân giải 10mm, thiết bị được thiết kế để phát hiện chính xác ngón tay và bàn tay.
2. Tôi có thể lắp đặt thiết bị ở khoảng cách bao xa?
Khoảng cách phát hiện tối đa giữa bộ phát và bộ thu là 10 mét.
3. Thiết bị có hoạt động tốt trong môi trường ẩm ướt không?
Hoàn toàn tốt. Với chuẩn IP65/IP67, thiết bị chống bụi và nước cực kỳ hiệu quả.
4. Làm thế nào để căn chỉnh tia chính xác?
Bạn có thể dùng đèn LED trên thân máy hoặc sử dụng con trỏ laser F39-PTG để đạt độ chính xác tuyệt đối.
5. Chuẩn PL e có ý nghĩa gì?
PL e là cấp độ an toàn cao nhất theo ISO 13849-1, đảm bảo rủi ro lỗi hệ thống ở mức thấp nhất.
6. Thiết bị có tương thích với PLC của tôi không?
Có, sản phẩm hỗ trợ cả ngõ ra NPN và PNP, tương thích với hầu hết các loại PLC hiện nay.
7. Tôi cần lưu ý gì khi vệ sinh cảm biến?
Chỉ nên dùng khăn mềm, khô để lau bề mặt thấu kính, tránh dùng hóa chất mạnh làm mờ thấu kính.
8. Tại sao nên chọn mua tại AUT VN?
AUT VN cung cấp hàng chính hãng Omron 100%, đầy đủ CO/CQ và hỗ trợ kỹ thuật chuyên sâu.
9. Sản phẩm này có chống được dầu mỡ không?
Có, nhờ vỏ hợp kim nhôm và chuẩn IP67, sản phẩm rất bền trong môi trường cơ khí nhiều dầu mỡ.
10. Thời gian phản hồi của máy là bao lâu?
Thiết bị có tốc độ phản ứng cực nhanh, từ 13ms đến 165ms tùy cấu hình.
