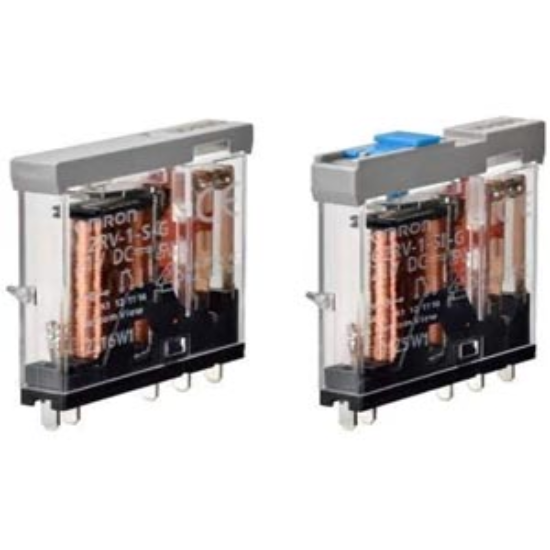

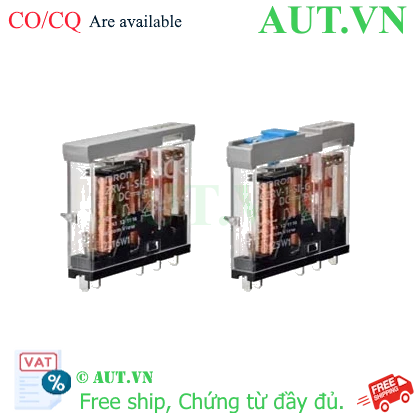

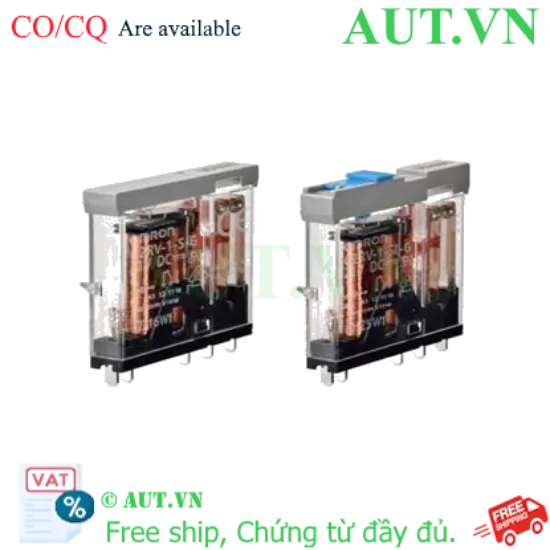

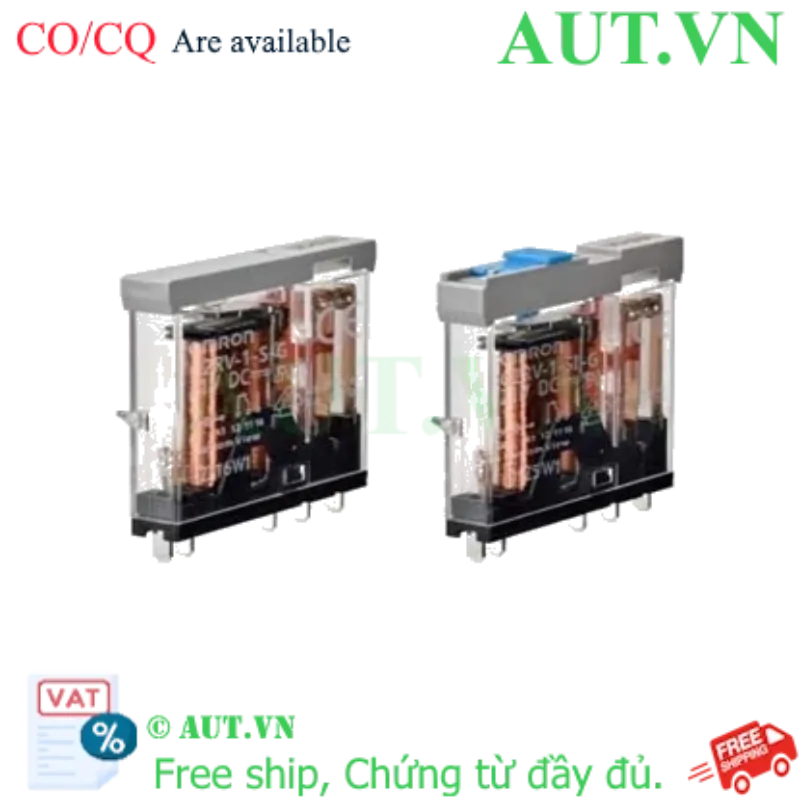

Rơ le trung gian Omron G2RV-1-S-AP-G DC21 - Siêu mỏng, Tiếp điểm mạ vàng, 21VDC

Thiết kế siêu mỏng (Slim type): Tiết kiệm tối đa không gian lắp đặt trong tủ điện công nghiệp.
Tiếp điểm mạ vàng (Gold-plated): Đảm bảo truyền tín hiệu chính xác, chống oxy hóa tuyệt đối cho dòng điện nhỏ.
Thông số chuyên dụng: Điện áp cuộn dây 21VDC, kiểu ngõ ra SPDT (1 C/O) linh hoạt.
Thương hiệu Omron: Tiêu chuẩn chất lượng Nhật Bản, độ bền và tin cậy cực cao.

nhà chế tạo: Omron

SKU: G2RV-1-S-AP-G DC21

Tải xuống mẫu

Giá cũ: 199.800 ₫

Giá bán: 159.840 ₫

Giới thiệu Rơ le trung gian Omron G2RV-1-S-AP-G DC21

Trong các hệ thống điều khiển tự động hóa hiện đại, việc tối ưu hóa diện tích tủ điện là một thách thức lớn. Rơ le trung gian Omron G2RV-1-S-AP-G DC21 xuất hiện như một giải pháp tối ưu, kết hợp giữa kích thước siêu nhỏ gọn và hiệu suất vận hành bền bỉ. Đây là dòng rơ le giao tiếp chuyên dụng, đóng vai trò cầu nối an toàn giữa các thiết bị điều khiển (như PLC) và các tải công nghiệp, đảm bảo tín hiệu được truyền tải chính xác và ổn định nhất.

Điểm nổi bật của Omron G2RV-1-S-AP-G DC21

Tối ưu không gian: Với thiết kế Slim, sản phẩm cho phép lắp đặt nhiều thiết bị trên cùng một thanh ray, giảm đáng kể kích thước tủ điện.
Độ tin cậy vượt trội: Tiếp điểm hợp kim bạc mạ vàng giúp duy trì khả năng dẫn điện ổn định ngay cả với dòng điện cực nhỏ (50mA), loại bỏ hiện tượng chập chờn do oxy hóa.
Tiêu chuẩn toàn cầu: Đạt các chứng chỉ khắt khe như CE, TUV, UL, đảm bảo an toàn tuyệt đối cho hệ thống điện công nghiệp.
Kiểm soát dễ dàng: Tích hợp chỉ thị cơ giúp kỹ thuật viên nhanh chóng nhận biết trạng thái hoạt động của rơ le mà không cần thiết bị đo.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model/SKU	G2RV-1-S-AP-G DC21
Hãng sản xuất	Omron
Dòng sản phẩm	G2RV-1-S series
Kiểu ngõ ra (Contact Form)	SPDT (1 C/O)
Điện áp cuộn dây	21VDC
Dòng điện định mức	50mA
Dòng tiếp điểm (Tải thuần trở)	50mA at 30VAC / 50mA at 36VDC
Vật liệu tiếp điểm	Hợp kim bạc mạ vàng (Gold-plated)
Chiều rộng tổng thể	5.2mm
Chiều cao tổng thể	36.5mm
Chiều sâu tổng thể	30.5mm

Nguồn tham khảo kỹ thuật: Omron Industrial Automation

Lợi ích khi sử dụng Rơ le Omron G2RV-1-S-AP-G DC21

Giảm chi phí lắp đặt: Nhờ kích thước siêu mỏng, bạn có thể giảm kích thước tủ điện, tiết kiệm chi phí vật tư vỏ tủ.
Tăng tuổi thọ hệ thống: Tiếp điểm mạ vàng giúp giảm mài mòn và chống ăn mòn hóa học, giảm thiểu thời gian bảo trì, thay thế.
Vận hành ổn định: Khả năng xử lý dòng điện nhỏ cực kỳ chính xác, loại bỏ nhiễu và sai sót trong truyền dẫn tín hiệu PLC.

Hướng dẫn sử dụng (How-to)

Bước 1: Lựa chọn đế cắm (Socket) phù hợp với dòng G2RV-1-S để đảm bảo kết nối chắc chắn.
Bước 2: Đấu nối nguồn điện 21VDC vào cuộn dây (Coil) của rơ le theo sơ đồ chân.
Bước 3: Kết nối tải vào các tiếp điểm SPDT (Common, NO, NC) tùy theo yêu cầu logic điều khiển.
Bước 4: Cắm rơ le vào đế, kiểm tra độ chặt chẽ của các đầu dây.
Bước 5: Cấp nguồn và kiểm tra trạng thái hoạt động thông qua chỉ thị cơ trên thân rơ le.

Sản phẩm sử dụng chung/tương đương (isRelatedTo)

G2RV-1-S-G DC21: Rơ le trung gian Omron G2RV-1-S-G DC21 - Siêu mỏng, Tiếp điểm 6A, 21VDC
RU4S-NF-D24: Rơ le trung gian IDEC RU4S-NF-D24 | 24VDC, 4PDT, Tiếp điểm mạ vàng
RU4S-NF-A220: Rơ le trung gian IDEC RU4S-NF-A220 | 4PDT, 220VAC, Tiếp điểm mạ vàng cao cấp
MKS2P AC220: Rơ le trung gian Omron MKS2P AC220 - DPDT 8 chân, 10A
MKS2P DC24: Rơ le trung gian Omron MKS2P DC24 - 2 Cực DPDT, 24VDC, 10A
RJ1S-CL-A230: Rơ le trung gian IDEC RJ1S-CL-A230 220V - 12A, Thiết kế Slim
G2R-1-S DC24(S): Rơ le trung gian Omron G2R-1-S DC24V | 10A, 5 Chân Dẹt
RJ1S-CL-A24: Rơ le trung gian IDEC RJ1S-CL-A24 | 24VAC, 12A, 5 Chân Dẹp Slim

Ứng dụng thực tế (Application)

Giao tiếp PLC: Cách ly tín hiệu điều khiển từ PLC ra các thiết bị ngoại vi.
Hệ thống điều khiển chính xác: Sử dụng trong các bảng mạch điều khiển yêu cầu dòng điện nhỏ và độ ổn định cao.
Tủ điện công nghiệp mật độ cao: Ứng dụng trong các tủ điện điều khiển máy CNC, cánh tay robot, hệ thống băng tải tự động.

FAQ - Câu hỏi thường gặp

1. Tại sao tôi nên chọn rơ le tiếp điểm mạ vàng thay vì tiếp điểm bạc thông thường?
Tiếp điểm mạ vàng cực kỳ hiệu quả cho các ứng dụng dòng điện nhỏ (như 50mA của G2RV-1-S-AP-G), giúp chống oxy hóa và đảm bảo tiếp xúc điện ổn định, không bị chập chờn theo thời gian.

2. Kích thước "Slim" của sản phẩm này cụ thể là bao nhiêu?
Sản phẩm có chiều rộng chỉ 5.2mm, giúp tiết kiệm không gian tối đa so với các dòng rơ le truyền thống.

3. Rơ le này có dùng được cho điện áp 24VDC không?
Model này được thiết kế chuyên dụng cho điện áp 21VDC. Để đảm bảo tuổi thọ và độ chính xác, bạn nên sử dụng đúng điện áp định mức. Nếu cần 24VDC, hãy tham khảo các mã tương đương tại AUT VN.

4. Kiểu ngõ ra SPDT có nghĩa là gì?
SPDT (Single Pole Double Throw) có nghĩa là rơ le có một cực chung (Common) và hai vị trí tiếp điểm (Thường mở - NO và Thường đóng - NC), cho phép linh hoạt trong việc điều khiển đóng/ngắt mạch.

5. Sản phẩm này có chứng chỉ an toàn không?
Có, Omron G2RV-1-S-AP-G đạt các tiêu chuẩn quốc tế khắt khe như CE, TUV và UL.

6. Tôi có thể lắp đặt rơ le này trực tiếp lên thanh ray không?
Rơ le này được thiết kế dạng cắm (Plug-in), bạn cần mua kèm đế cắm (Socket) phù hợp để lắp lên thanh ray.

7. Làm sao để biết rơ le đang hoạt động hay không?
Trên thân rơ le có tích hợp chỉ thị cơ, bạn có thể quan sát trạng thái đóng/ngắt bằng mắt thường.

8. Dòng điện tối đa mà tiếp điểm chịu được là bao nhiêu?
Dòng điện định mức cho tải thuần trở là 50mA tại 30VAC hoặc 36VDC.

9. Rơ le này có chịu được môi trường nhiệt độ khắc nghiệt không?
Sản phẩm hoạt động ổn định trong dải nhiệt độ từ -40°C đến 55°C.
