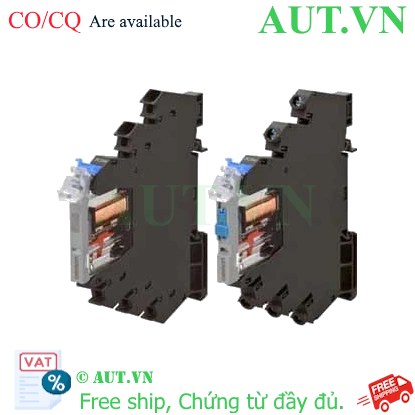

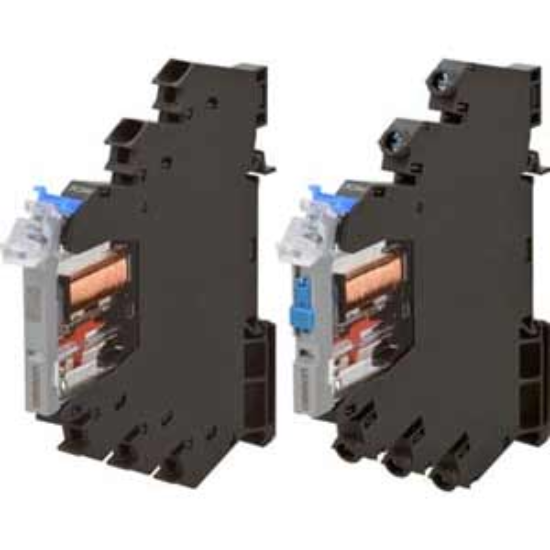

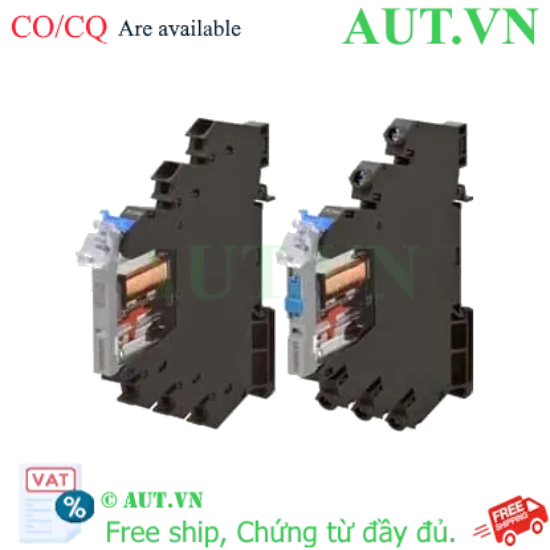

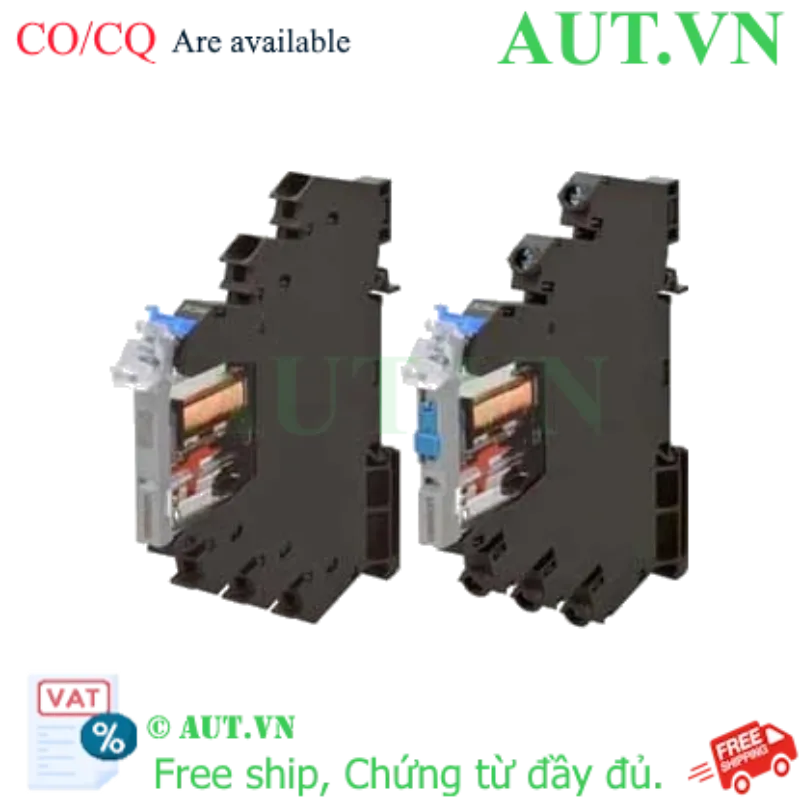

Rơ le trung gian Omron G2RV-ST500-AP AC200 - Siêu mỏng 6.2mm, Tiếp điểm mạ vàng, Push-in Plus

Thương hiệu: Omron
Model: G2RV-ST500-AP AC200
Điện áp cuộn dây: AC200V
Đặc điểm: Thiết kế siêu mỏng 6.2mm, tiết kiệm diện tích tủ điện
Tiếp điểm: Mạ vàng, chuyên dụng cho dòng nhỏ (50mA), độ bền cao
Công nghệ: Đấu nối Push-in Plus lắp đặt nhanh, không cần dụng cụ

nhà chế tạo: Omron

SKU: G2RV-ST500-AP AC200

Giá cũ: 463.500 ₫

Giá bán: 370.800 ₫

Giới thiệu Rơ le trung gian Omron G2RV-ST500-AP AC200

Trong các hệ thống điều khiển tự động hóa công nghiệp hiện nay, việc tối ưu hóa không gian trong tủ điện là một thách thức lớn. Rơ le trung gian Omron G2RV-ST500-AP AC200 xuất hiện như một giải pháp đột phá. Với thiết kế siêu mỏng chỉ 6.2mm, sản phẩm thuộc dòng G2RV-ST cao cấp của Omron, giúp tăng mật độ lắp đặt linh kiện mà vẫn đảm bảo hiệu suất vận hành tuyệt đối. Đây là sự lựa chọn hàng đầu cho các kỹ sư khi cần một thiết bị đóng ngắt chính xác, tin cậy và tinh gọn cho các mạch tín hiệu dòng nhỏ.

Điểm nổi bật của Omron G2RV-ST500-AP AC200

Thiết kế Slim (Siêu mỏng): Độ rộng chỉ 6.2mm, cho phép lắp đặt nhiều rơ le trên một khoảng không gian hẹp, tối ưu hóa diện tích tủ điện.
Công nghệ Push-in Plus: Loại bỏ việc sử dụng tua vít cho các đầu nối, giúp việc đấu nối dây điện trở nên nhanh chóng, chắc chắn và giảm thiểu sai sót do lỏng dây.
Tiếp điểm mạ vàng cao cấp: Hợp kim bạc mạ vàng giúp chống oxy hóa, đảm bảo độ dẫn điện ổn định tuyệt đối cho các ứng dụng tải nhỏ (low load), kéo dài tuổi thọ sản phẩm.
Tích hợp bảo vệ: Có sẵn Diode chống xung áp, bảo vệ an toàn cho các thiết bị điều khiển (như PLC) khỏi các xung điện áp ngược.
Trực quan hóa: Đèn LED chỉ thị trạng thái giúp kỹ thuật viên dễ dàng theo dõi và bảo trì hệ thống.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Mã sản phẩm (SKU)	G2RV-ST500-AP AC200
Hãng sản xuất	Omron
Dòng sản phẩm	G2RV-ST series
Điện áp cuộn dây	AC200V
Cấu hình tiếp điểm	SPDT (1PDT)
Dòng tiếp điểm (tải thuần trở)	50mA tại 30VAC / 50mA tại 36VDC
Chất liệu tiếp điểm	Hợp kim bạc mạ vàng
Phương thức đấu nối	Push-in plus terminals
Độ rộng sản phẩm	6.2mm
Kiểu lắp đặt	Gắn thanh DIN Rail
Tiêu chuẩn	UL, TUV, CE

Nguồn tham khảo: Omron Official Website

Lợi ích khi sử dụng Omron G2RV-ST500-AP AC200

Tối ưu chi phí vận hành: Giảm kích thước tủ điện giúp giảm chi phí vật tư tủ vỏ và không gian lắp đặt.
Rút ngắn thời gian thi công: Công nghệ Push-in Plus giúp lắp đặt nhanh gấp 2 lần so với đấu nối vít truyền thống.
Độ tin cậy tuyệt đối: Tiếp điểm mạ vàng loại bỏ hiện tượng chập chờn do oxy hóa, đặc biệt quan trọng với các tín hiệu điều khiển nhỏ.
Vận hành an toàn: Tích hợp diode bảo vệ giúp hệ thống hoạt động ổn định, tránh hư hỏng cho PLC và các module điều khiển.

Hướng dẫn sử dụng (How to)

Bước 1: Lắp đặt vật lý: Gắn rơ le G2RV-ST500-AP AC200 lên thanh DIN Rail trong tủ điện bằng cách nhấn nhẹ cho đến khi khớp khóa.
Bước 2: Đấu nối dây: Sử dụng công nghệ Push-in Plus, đẩy trực tiếp đầu dây điện (đã tuốt vỏ) vào terminal tương ứng. Không cần dùng tua vít.
Bước 3: Cấp nguồn: Cấp nguồn AC200V vào cuộn dây để kích hoạt rơ le. Kiểm tra đèn LED để xác nhận trạng thái hoạt động.
Bước 4: Kiểm tra tải: Đo thông mạch tại các tiếp điểm SPDT để đảm bảo tín hiệu được truyền đi chính xác.

Sản phẩm sử dụng chung và tương đương

Để xây dựng hệ thống điều khiển đồng bộ, bạn có thể tham khảo các mã sản phẩm sau:

G2RV-ST500 DC24: Phiên bản điện áp 24VDC.
G2RV-ST500 AC/DC24: Phiên bản đa điện áp AC/DC24V.
G2RV-ST700 DC24: Phiên bản dòng 6A, có đèn LED.
G2RV-1-S-G DC21: Rơ le siêu mỏng tiếp điểm 6A.
MY2N-D2-GS-R DC24: Rơ le 8 chân DPDT bảo vệ PLC.

Ứng dụng thực tế (Application)

Cách ly tín hiệu PLC: Sử dụng làm rơ le đệm để cách ly ngõ ra PLC với tải bên ngoài, bảo vệ PLC khỏi sự cố ngắn mạch.
Điều khiển dòng nhỏ: Lý tưởng cho các mạch logic, tín hiệu cảm biến hoặc điều khiển các relay công suất lớn hơn.
Tủ điện điều khiển thông minh: Ứng dụng trong các tủ điện chật hẹp của máy CNC, hệ thống băng tải, hoặc thiết bị y tế.

Câu hỏi thường gặp (FAQ)

1. Tại sao nên chọn tiếp điểm mạ vàng thay vì bạc?
Tiếp điểm mạ vàng ngăn chặn sự oxy hóa, đảm bảo tiếp xúc ổn định cho các dòng điện rất nhỏ (dưới 100mA), điều mà tiếp điểm bạc thường gặp khó khăn.

2. Công nghệ Push-in Plus hoạt động như thế nào?
Đây là công nghệ lò xo nén, bạn chỉ cần đẩy dây dẫn vào lỗ terminal, lò xo sẽ tự động giữ chặt dây mà không cần vặn vít.

3. G2RV-ST500-AP AC200 có thể lắp trên thanh DIN Rail tiêu chuẩn không?
Có, sản phẩm được thiết kế chuẩn để lắp đặt trên thanh DIN Rail phổ biến hiện nay.

4. Điện áp cuộn dây AC200V có linh hoạt không?
Sản phẩm này được thiết kế chuyên biệt cho nguồn AC200V. Nếu bạn dùng nguồn khác, vui lòng tham khảo mã G2RV-ST500 DC24 hoặc AC/DC24.

5. Độ rộng 6.2mm thực sự giúp ích gì?
Nó cho phép bạn lắp nhiều rơ le hơn trên cùng một diện tích, giảm kích thước tổng thể của tủ điện điều khiển.

6. Sản phẩm có tích hợp diode bảo vệ không?
Có, sản phẩm có tích hợp sẵn diode chống xung áp để bảo vệ mạch điều khiển.

7. Dòng tải tối đa của sản phẩm là bao nhiêu?
Dòng tải thuần trở tối đa là 50mA tại 30VAC hoặc 36VDC.

8. Tôi có thể tháo dây ra khỏi terminal Push-in Plus như thế nào?
Bạn chỉ cần nhấn nút giải phóng (release button) trên terminal và rút dây ra một cách dễ dàng.

9. Sản phẩm này có bền không?
Với thương hiệu Omron và tiếp điểm mạ vàng, sản phẩm có độ bền cơ học và điện học rất cao trong môi trường công nghiệp.
