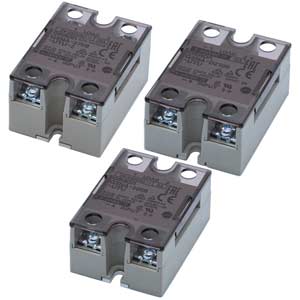

Giới thiệu Relay Bán Dẫn Omron G3NA-225B-UTU
Trong các hệ thống tự động hóa công nghiệp đòi hỏi sự chính xác tuyệt đối, việc lựa chọn thiết bị đóng ngắt là yếu tố then chốt. Relay bán dẫn Omron G3NA-225B-UTU (thường được gọi là SSR Omron 25A) là giải pháp công nghệ cao, thay thế hoàn hảo cho các dòng rơ le cơ truyền thống. Khác với rơ le cơ, sản phẩm sử dụng linh kiện bán dẫn không tiếp điểm, giúp loại bỏ hoàn toàn hiện tượng đánh lửa, tiếng ồn và mài mòn vật lý, từ đó nâng cao tuổi thọ tối đa cho hệ thống điện của bạn.
Điểm nổi bật của Omron G3NA-225B-UTU
- Công nghệ Zero-Cross Switching: Tính năng ưu việt giúp rơ le chỉ đóng/ngắt khi điện áp xoay chiều đạt mức 0V, giúp giảm thiểu tối đa nhiễu điện từ (EMI) và tránh tình trạng sốc điện cho các thiết bị nhạy cảm trong tủ điện.
- Tốc độ phản hồi siêu nhanh: Nhờ không có bộ phận chuyển động cơ học, thiết bị cho phép thực hiện hàng triệu chu kỳ đóng ngắt liên tục, cực kỳ lý tưởng cho các ứng dụng điều khiển PID chính xác cao.
- Độ bền công nghiệp vượt trội: Được sản xuất bởi Omron Nhật Bản, sản phẩm đảm bảo khả năng vận hành ổn định trong môi trường khắc nghiệt nhất.
- Khả năng cách ly an toàn: Cách ly điện áp cao giữa mạch điều khiển (DC) và mạch tải (AC), bảo vệ an toàn tuyệt đối cho PLC và người vận hành.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | G3NA-225B-UTU DC5-24 |
| Loại sản phẩm | Relay bán dẫn (Solid State Relay - SSR) |
| Số pha tải | 1 pha (Single Phase) |
| Điện áp điều khiển (Input) | 5...24VDC |
| Điện áp tải (Output) | 24...240VAC |
| Dòng điện tải định mức | 25A |
| Chế độ chuyển mạch | Zero-cross switching |
| Đèn chỉ thị trạng thái | Có (LED tích hợp) |
| Độ sụt áp tối đa khi ON | ≤ 1.6V |
| Nhiệt độ vận hành | -30 đến 80°C |
| Kích thước (RxCxS) | 43mm x 58mm x 30mm |
| Chứng nhận tiêu chuẩn | CSA, UL, TUV, RoHS |
Nguồn tra cứu kỹ thuật: Omron Official Website
Lợi ích khi sử dụng Omron G3NA-225B-UTU
- Tối ưu chi phí bảo trì: Không có tiếp điểm cơ học nên không bị oxy hóa hay mòn, giúp giảm thiểu thời gian dừng máy và chi phí thay thế linh kiện định kỳ.
- Vận hành êm ái: Triệt tiêu hoàn toàn tiếng lạch cạch khi đóng ngắt, phù hợp cho các môi trường làm việc yêu cầu độ yên tĩnh cao.
- Kiểm soát nhiệt độ cực kỳ chính xác: Phản ứng siêu nhanh giúp hệ thống điều khiển PID duy trì nhiệt độ ổn định, tránh hiện tượng quá nhiệt gây hỏng sản phẩm.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Kiểm tra nguồn điện: Đảm bảo nguồn điều khiển nằm trong dải 5-24VDC và nguồn tải nằm trong dải 24-240VAC.
- Bước 2: Kết nối mạch điều khiển: Đấu nối cực (+) và (-) của nguồn điều khiển vào chân ngõ vào (Input) của SSR theo đúng sơ đồ đấu dây.
- Bước 3: Kết nối mạch tải: Đấu nối tiếp mạch tải (điện trở nhiệt, máy bơm, đèn...) vào hai cực ngõ ra (Output) của SSR.
- Bước 4: Lắp đặt tản nhiệt: Bắt buộc lắp thêm tản nhiệt (Heat sink) nếu dòng tải thực tế vượt quá 5A để đảm bảo thiết bị không bị quá nhiệt.
- Bước 5: Kiểm tra: Cấp nguồn và quan sát đèn LED trên thiết bị để xác nhận trạng thái đóng ngắt hoạt động bình thường.
Sản phẩm đi kèm đề xuất (isRelatedTo)
Để đạt hiệu suất và độ bền tối ưu, quý khách nên sử dụng cùng:
- Tản nhiệt Omron chuyên dụng: Model Y92B-N150 hoặc Y92B-A150N.
- Bộ điều khiển nhiệt độ: Omron E5CC, E5CN (Dòng PID cao cấp).
- Thiết bị bảo vệ: Cầu chì nhanh (Fast-acting fuse) chuyên dụng cho mạch SSR.
Ứng dụng thực tế (Application)
- Ngành nhựa: Điều khiển thanh gia nhiệt trong máy ép nhựa, máy đùn.
- Ngành thực phẩm: Hệ thống lò nướng, lò sấy, máy tiệt trùng cần kiểm soát nhiệt chính xác.
- Nông nghiệp công nghệ cao: Hệ thống sưởi nhà kính, điều khiển đèn quang phổ.
- Tự động hóa: Điều khiển các tải điện trở, đèn chiếu sáng công suất lớn.
Câu hỏi thường gặp về G3NA-225B-UTU (FAQ)
1. Tại sao tôi bắt buộc phải lắp thêm tản nhiệt cho sản phẩm này?
Khi dòng điện chạy qua linh kiện bán dẫn sẽ sinh ra nhiệt lượng đáng kể. Nếu không có tản nhiệt, nhiệt độ cao sẽ làm hỏng linh kiện hoặc gây cháy nổ.
2. Tôi có thể dùng Relay này để điều khiển tải DC được không?
Không. Model G3NA-225B-UTU chỉ dành cho tải xoay chiều (AC). Để điều khiển tải DC, quý khách vui lòng chọn dòng SSR chuyên dụng cho DC.
3. Tính năng Zero-cross có tác dụng gì?
Giúp đóng ngắt tại thời điểm điện áp bằng 0, từ đó giảm sốc điện và giảm nhiễu điện từ (EMI) cho hệ thống.
4. Điện áp điều khiển 5-24VDC có dùng được với PLC 24V không?
Hoàn toàn được. Bạn có thể dùng trực tiếp ngõ ra PLC 24V để điều khiển thiết bị này.
5. Sự khác biệt giữa SSR và Relay cơ là gì?
SSR không có tiếp điểm cơ học nên không gây tiếng ồn, không đánh lửa và tuổi thọ cao hơn rất nhiều so với relay cơ.
6. Làm sao để biết Relay đang hoạt động?
Quan sát đèn LED tích hợp trên mặt SSR. Khi có tín hiệu điều khiển, đèn LED sẽ sáng báo hiệu mạch đã đóng.
7. Sản phẩm này chịu được tối đa bao nhiêu Ampe?
Định mức là 25A. Tuy nhiên, để bền nhất, bạn không nên chạy tải ở mức sát 25A liên tục.
8. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ chứng từ CO/CQ cho các đơn hàng chính hãng.
9. Relay có tính năng tự ngắt khi quá nhiệt không?
SSR thông thường không tự ngắt. Do đó, việc sử dụng tản nhiệt là yêu cầu kỹ thuật bắt buộc.
10. Tôi có thể mua hàng chính hãng ở đâu?
Quý khách có thể đặt mua trực tiếp tại AUT VN để đảm bảo hàng chính hãng Omron 100%.
Cam Kết Chất Lượng từ AUT VN
AUT VN cam kết cung cấp thiết bị công nghiệp chính hãng 100%. Tất cả sản phẩm đều được kiểm tra nghiêm ngặt, hỗ trợ kỹ thuật chuyên sâu và bảo hành chính hãng theo tiêu chuẩn Omron.
