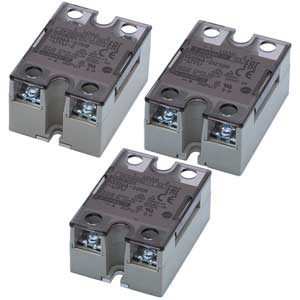

Relay Bán Dẫn Omron G3NA-250B-UTU 50A - Zero-Cross, Điều Khiển Gia Nhiệt

Dòng tải định mức: 50A (Chuyên dụng cho các tải công suất lớn)
Công nghệ Zero-cross: Đóng ngắt tại điểm điện áp bằng 0, triệt tiêu nhiễu EMI
Điện áp điều khiển: 5...24VDC (Tương thích hoàn hảo với PLC, bộ điều khiển PID)
Điện áp tải: 24...240VAC (Phù hợp đa số thiết bị điện trở nhiệt)
Thương hiệu: Omron Japan - Đảm bảo độ bền và tính ổn định cao
Phân phối chính hãng: AUT VN

nhà chế tạo: Omron

SKU: G3NA-250B-UTU DC5-24

Tải xuống mẫu

Giá cũ: 2.555.250 ₫

Giá bán: 2.044.200 ₫

Số lượng:

Giới thiệu Relay bán dẫn Omron G3NA-250B-UTU DC5-24

Bạn đang tìm kiếm một giải pháp đóng ngắt điện chính xác, tốc độ cao và loại bỏ hoàn toàn sự mài mòn cơ học cho hệ thống gia nhiệt công nghiệp? Relay bán dẫn Omron G3NA-250B-UTU DC5-24 (Solid State Relay - SSR) chính là câu trả lời hoàn hảo. Khác với các dòng relay cơ truyền thống dễ bị đánh lửa và nhanh hỏng tiếp điểm, dòng SSR của Omron sử dụng linh kiện bán dẫn giúp vận hành êm ái, tuổi thọ cực cao và khả năng kiểm soát nhiệt độ cực kỳ chính xác.

Điểm nổi bật của Omron G3NA-250B-UTU

Độ bền vượt trội: Không có bộ phận chuyển động cơ học, loại bỏ hoàn toàn hiện tượng mòn tiếp điểm, giúp hệ thống vận hành liên tục không gián đoạn.
Công nghệ Zero-cross tiên tiến: Tự động đóng ngắt tại thời điểm điện áp xoay chiều đi qua điểm 0V, giúp triệt tiêu xung nhiễu điện từ (EMI), bảo vệ các thiết bị điện tử nhạy cảm xung quanh.
Khả năng chịu tải mạnh mẽ: Với dòng định mức lên đến 50A, sản phẩm là lựa chọn số 1 để điều khiển các thanh điện trở nhiệt, lò sưởi trong môi trường công nghiệp.
Chỉ thị LED trực quan: Giúp kỹ thuật viên dễ dàng quan sát trạng thái đóng/ngắt của relay ngay tại tủ điện.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	G3NA-250B-UTU DC5-24
Số pha của tải	1 Pha (Single Phase)
Điện áp điều khiển (Input)	5...24VDC
Điện áp tải (Load Voltage)	24...240VAC
Dòng điện tải định mức	50A
Chế độ đóng ngắt	Zero-cross (Điểm không)
Độ sụt áp tối đa khi ON	1.6V
Nhiệt độ vận hành	-30 đến 80°C
Tiêu chuẩn chứng nhận	CSA, UL, TUV, RoHS
Kích thước (RxS x C x S)	43mm x 58mm x 30mm

Lợi ích khi sử dụng Omron G3NA-250B-UTU

Tối ưu chi phí bảo trì: Không lo cháy tiếp điểm, giảm thiểu thời gian dừng máy do hỏng hóc thiết bị điều khiển.
Kiểm soát nhiệt độ chuẩn xác: Phản ứng cực nhanh với tín hiệu từ bộ điều khiển PID, giúp duy trì nhiệt độ ổn định, tránh tình trạng quá nhiệt hoặc thiếu nhiệt.
An toàn cho hệ thống: Công nghệ bán dẫn giúp giảm thiểu tia lửa điện, đảm bảo an toàn cháy nổ trong các môi trường chứa khí hoặc hóa chất.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Kiểm tra thông số: Đảm bảo nguồn điều khiển (PLC/Controller) nằm trong dải 5-24VDC và tải AC không vượt quá 240V.
Bước 2 - Lắp đặt tản nhiệt (Bắt buộc): Do dòng tải lên tới 50A, nhiệt lượng tỏa ra rất lớn. Bạn phải lắp relay lên tấm tản nhiệt nhôm (Heat sink) và bôi keo tản nhiệt chuyên dụng để tránh cháy thiết bị.
Bước 3 - Đấu nối ngõ vào (Control): Kết nối cực dương (+) và cực âm (-) từ bộ điều khiển vào các chân Input của relay.
Bước 4 - Đấu nối ngõ ra (Load): Kết nối thiết bị tải (điện trở nhiệt) nối tiếp với các chân Output của relay.
Bước 5 - Kiểm tra: Cấp nguồn và quan sát đèn LED trên thân relay để xác nhận trạng thái đóng/ngắt.

Sản phẩm sử dụng chung (isRelatedTo)

Để đảm bảo Relay hoạt động bền bỉ nhất ở dòng 50A, quý khách bắt buộc nên sử dụng kèm các phụ kiện tản nhiệt chính hãng sau:

Tản nhiệt Omron Y92B-P250N: Chuyên dụng cho dòng tải cao, thoát nhiệt cực nhanh.
Tản nhiệt Omron Y92B-P250: Giải pháp tối ưu cho các ứng dụng tải trung bình.

Ứng dụng thực tế (Application)

Máy ép nhựa: Điều khiển chính xác nhiệt độ các vòng nhiệt quanh trục vít.
Lò sấy công nghiệp: Ứng dụng trong buồng sấy thực phẩm, linh kiện điện tử yêu cầu nhiệt độ ổn định.
Máy đóng gói: Điều khiển thanh hàn nhiệt trong các dây chuyền đóng gói tự động.
Hệ thống PID: Điều khiển tần suất đóng ngắt cao để duy trì nhiệt độ cực kỳ chuẩn xác.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi bắt buộc phải dùng tản nhiệt cho G3NA-250B-UTU?
SSR chuyển đổi dòng điện qua linh kiện bán dẫn nên sẽ sinh nhiệt đáng kể. Nếu không có tản nhiệt, nhiệt độ vượt ngưỡng sẽ làm hỏng linh kiện ngay lập tức.

2. Chế độ Zero-cross giúp ích gì cho hệ thống của tôi?
Nó giúp đóng ngắt đúng lúc điện áp bằng 0, ngăn chặn các xung điện đột ngột, giúp thiết bị chạy êm và không gây nhiễu cho các cảm biến nhiệt độ.

3. Tôi có thể dùng sản phẩm này cho tải 380V không?
Không, model này chỉ hỗ trợ tối đa 240VAC. Nếu dùng cho 380V sẽ gây nổ relay ngay lập tức.

4. Relay này có dùng được với bộ điều khiển PID không?
Hoàn toàn được. Với tốc độ phản ứng nhanh, nó là thiết bị lý tưởng cho các chu kỳ đóng ngắt của PID.

5. Làm sao để biết Relay đang hoạt động hay không?
Quan sát đèn LED trên mặt trước của relay. Khi có tín hiệu điều khiển, đèn LED sẽ sáng lên.

6. Tuổi thọ của SSR Omron so với relay cơ có gì khác?
SSR có tuổi thọ cao hơn hàng chục lần vì không có hiện tượng mòn tiếp điểm vật lý.

7. Sản phẩm có cần cài đặt gì phức tạp không?
Không, đây là thiết bị đóng ngắt trực tiếp, bạn chỉ cần đấu nối đúng sơ đồ chân là có thể sử dụng.

8. Điện áp điều khiển 5-24VDC có dùng được nguồn 12V không?
Có, nguồn 12V nằm trong dải cho phép nên hoạt động rất ổn định.

9. Nếu tải của tôi chỉ là 10A thì có cần tản nhiệt không?
Vẫn nên sử dụng tản nhiệt để đảm bảo tuổi thọ lâu dài cho thiết bị.

10. Mua hàng tại AUT VN có được bảo hành không?
Chắc chắn rồi. AUT VN cam kết bảo hành chính hãng theo tiêu chuẩn của Omron.

Nguồn tham khảo: Omron Industrial Automation
