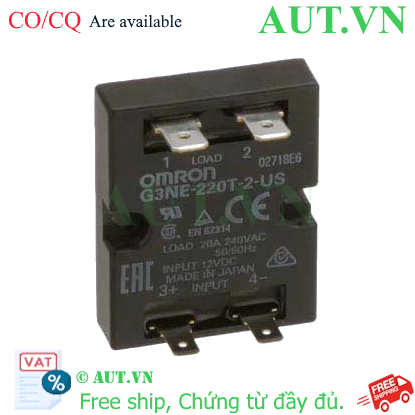

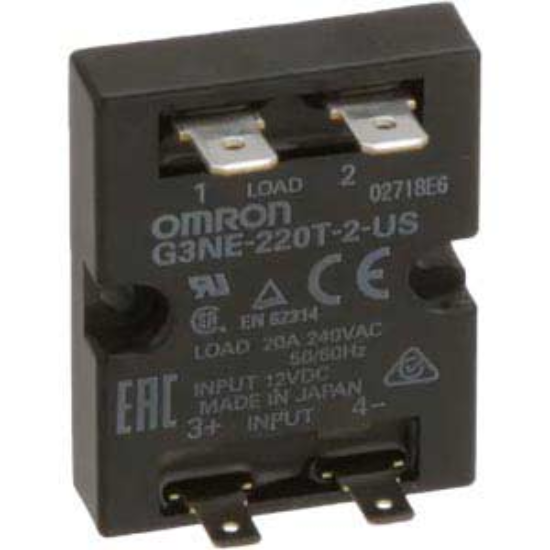

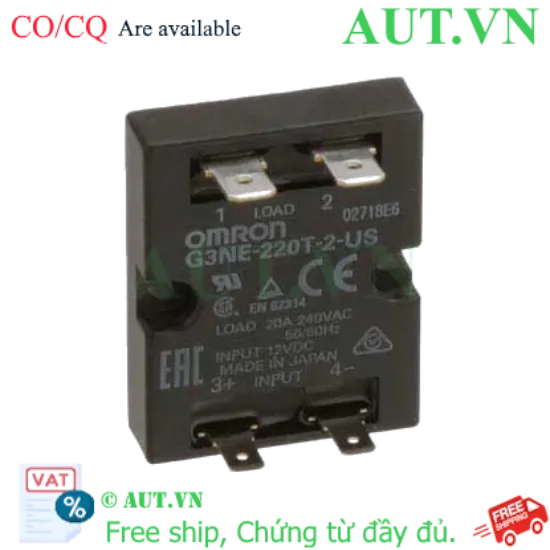

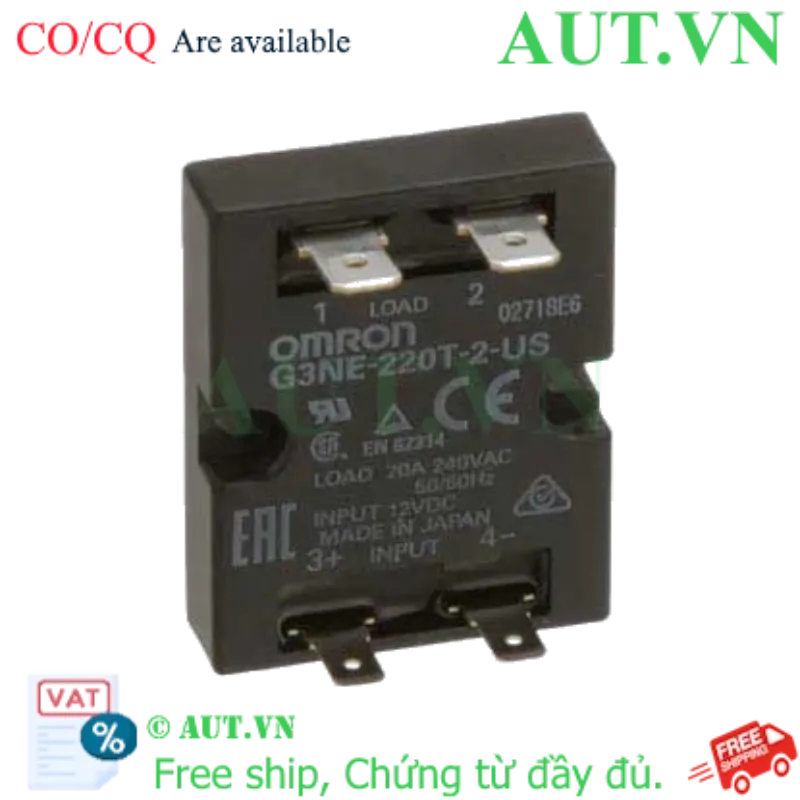

Relay bán dẫn Omron G3NE-220T-2-US DC12 | 20A, 200VAC, Zero-Cross Chính Hãng

Thương hiệu: Omron (Nhật Bản)
Dòng điện tải: 20A
Điện áp tải: 200VAC
Điện áp điều khiển: 12VDC
Đặc điểm: Chuyển mạch Zero-cross giúp giảm nhiễu EMI
Ứng dụng: Chuyên dụng cho thiết bị gia nhiệt và điều khiển công suất

nhà chế tạo: Omron

SKU: G3NE-220T-2-US DC12

Giá cũ: 603.300 ₫

Giá bán: 482.640 ₫

Giới thiệu về Relay bán dẫn Omron G3NE-220T-2-US DC12

Relay bán dẫn Omron G3NE-220T-2-US DC12 (Solid State Relay - SSR) là giải pháp đóng ngắt điện tử hiện đại, được thiết kế đặc biệt để điều khiển các tải công suất, đặc biệt là các thiết bị gia nhiệt trong công nghiệp. Khác với relay cơ học, dòng G3NE của Omron không sử dụng tiếp điểm vật lý, giúp loại bỏ hiện tượng đánh lửa, giảm mài mòn và tăng tuổi thọ vận hành lên gấp nhiều lần.

Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo tiêu chuẩn kỹ thuật khắt khe và độ bền cao cho mọi hệ thống tự động hóa.

Điểm nổi bật của Omron G3NE-220T-2-US DC12

Công nghệ Zero-Cross: Tự động kích hoạt đóng ngắt tại điểm điện áp bằng 0, giúp giảm thiểu tối đa nhiễu điện từ (EMI) và bảo vệ thiết bị tải.
Độ bền vượt trội: Không có bộ phận chuyển động cơ học, loại bỏ tiếng ồn và hiện tượng mòn tiếp điểm.
Kích thước tối ưu: Thiết kế nhỏ gọn, dễ dàng lắp đặt trong các tủ điện điều khiển chật hẹp.
Tiêu chuẩn quốc tế: Đạt chứng nhận UL, CSA, TUV, đảm bảo an toàn tuyệt đối cho vận hành công nghiệp.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	G3NE-220T-2-US DC12
Số pha của tải	1 pha
Điện áp ngõ vào (Control Voltage)	12VDC
Điện áp tải (Load Voltage)	200VAC
Dòng điện tải tối đa	20A
Đặc điểm chuyển mạch	Zero-cross
Dòng điện dò (mạch chính)	5mA
Độ sụt áp tối đa khi ON	1.6V
Phương pháp đấu nối	Chân cắm
Nhiệt độ môi trường	-30...80°C
Kích thước (RxCxS)	47.5mm x 37.5mm x 22.45mm
Khối lượng	37g
Phụ kiện tùy chọn	Din rail bracket: R99-12, Heat sink: Y92B-N100

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Relay Omron G3NE-220T-2-US DC12

Tăng hiệu suất hệ thống: Tốc độ đóng ngắt cực nhanh, đáp ứng chính xác các yêu cầu điều khiển PID cho nhiệt độ.
Tiết kiệm chi phí bảo trì: Không cần thay thế tiếp điểm định kỳ như relay cơ, giảm thời gian dừng máy (down-time).
Vận hành an toàn: Cách ly điện áp điều khiển (12VDC) và điện áp tải (200VAC), bảo vệ an toàn cho PLC và người vận hành.
Ổn định cao: Chống nhiễu tốt, hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.

Hướng dẫn sử dụng và lắp đặt (How-to)

Kiểm tra thông số: Đảm bảo nguồn cấp điều khiển đúng 12VDC và tải không vượt quá 20A/200VAC.
Kết nối ngõ vào: Đấu nối cực dương (+) và cực âm (-) của nguồn 12VDC vào chân điều khiển của Relay.
Kết nối ngõ ra: Đấu nối tải (ví dụ: thanh điện trở nhiệt) nối tiếp với nguồn xoay chiều 200VAC qua hai chân ngõ ra của Relay.
Lắp đặt tản nhiệt: Đối với tải chạy liên tục hoặc dòng điện cao, bắt buộc lắp thêm tản nhiệt Y92B-N100 để tránh quá nhiệt gây hỏng thiết bị.
Cố định: Sử dụng bracket R99-12 để gắn Relay lên thanh DIN Rail trong tủ điện.

Sản phẩm liên quan (isRelatedTo)

Relay Bán Dẫn Hanyoung Nux HSR-SLD25LZN1C 25A - Slim Siêu Mỏng
Relay Bán Dẫn Hanyoung Nux HSR-SLD15LZN1C | 15A, 24-240VAC
Rơ le bán dẫn Autonics SR1-1440 (40A, 4-30VDC, Zero-Cross)
Relay Bán Dẫn Omron G3NB-220B-1 DC5-24 | 20A, Zero-Cross
Relay Bán Dẫn Omron G3NB-210B-1 DC5-24 | 10A, 5-24VDC
Relay Bán Dẫn Omron G3NA-210B-UTU | 10A, 24-240VAC

Ứng dụng thực tế (Application)

Hệ thống gia nhiệt: Điều khiển lò sấy, máy ép nhựa, máy đóng gói, nồi hơi công nghiệp.
Điều khiển động cơ: Đóng ngắt các động cơ nhỏ hoặc van điện từ (Solenoid valve).
Tự động hóa: Sử dụng làm rơ le trung gian trong các tủ điện điều khiển PLC.

Câu hỏi thường gặp (FAQ)

1. Relay G3NE-220T-2-US DC12 có cần tản nhiệt không?
Có, nếu bạn sử dụng dòng điện tải gần mức 20A, bạn nên lắp thêm tản nhiệt Y92B-N100 để đảm bảo thiết bị không bị quá nhiệt và hoạt động ổn định.

2. Chức năng Zero-cross là gì?
Zero-cross là tính năng chỉ cho phép đóng mạch khi điện áp xoay chiều đi qua điểm 0V, giúp loại bỏ xung điện áp cao, giảm nhiễu cho các thiết bị điện tử xung quanh.

3. Tôi có thể dùng nguồn 24VDC cho Relay này không?
Không. Model này được thiết kế cho ngõ vào 12VDC. Sử dụng sai điện áp có thể gây hỏng hóc thiết bị.

4. Sản phẩm này có thể lắp trên thanh DIN Rail không?
Có, bạn cần mua thêm phụ kiện Din rail bracket mã R99-12 để lắp đặt.

5. Sự khác biệt giữa Relay bán dẫn và Relay cơ là gì?
Relay bán dẫn không có tiếp điểm cơ học nên không gây tia lửa điện, tốc độ đóng ngắt nhanh hơn và tuổi thọ cao hơn nhiều so với relay cơ.

6. G3NE-220T-2-US DC12 có thể điều khiển tải 1 pha hay 3 pha?
Sản phẩm này được thiết kế cho tải 1 pha.

7. Dòng điện rò 5mA có ảnh hưởng gì không?
Đây là đặc điểm chung của SSR. Trong hầu hết các ứng dụng công nghiệp, 5mA là rất nhỏ và không gây ảnh hưởng đến vận hành.

8. Làm sao để phân biệt hàng Omron chính hãng?
Khi mua tại AUT VN, sản phẩm sẽ có đầy đủ CO/CQ, tem mác rõ ràng và chính sách bảo hành chính hãng.

9. Tuổi thọ của Relay bán dẫn Omron là bao lâu?
Tuổi thọ phụ thuộc vào tải và nhiệt độ, nhưng nhìn chung cao hơn gấp nhiều lần relay cơ vì không có sự mài mòn vật lý.

10. AUT VN có hỗ trợ kỹ thuật lắp đặt không?
Có, AUT VN miễn phí hỗ trợ cài đặt và hướng dẫn sử dụng cho khách hàng.
