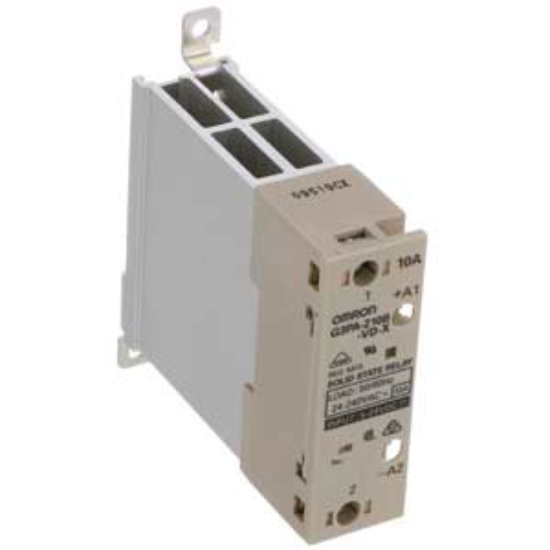

Relay Bán Dẫn Omron G3PA-210B-VD-X DC5-24 | 3 Pha 10A, Zero Cross, Chống Nhiễu Chính Hãng

Thương hiệu: Omron (Nhật Bản) - Cam kết chính hãng 100%.
Loại thiết bị: Relay bán dẫn (SSR) điều khiển tải 3 pha công suất lớn.
Thông số vận hành: Dòng định mức 10A, Điện áp tải 24-240VAC.
Điện áp điều khiển: Dải rộng linh hoạt từ 5-24VDC (tương thích mọi PLC).
Công nghệ Zero-Cross: Tự động đóng ngắt tại điểm 0, triệt tiêu nhiễu EMI tuyệt đối.
Lắp đặt: Tích hợp tản nhiệt nhôm, chuẩn thanh ray DIN tiện lợi.

nhà chế tạo: Omron

SKU: G3PA-210B-VD-X DC5-24

Giá cũ: 1.627.800 ₫

Giá bán: 1.302.240 ₫

Số lượng:

Giới thiệu về Relay Bán Dẫn Omron G3PA-210B-VD-X DC5-24

Trong các hệ thống tự động hóa công nghiệp, việc điều khiển tải 3 pha đòi hỏi sự chính xác và độ bền cực cao để tránh đình trệ sản xuất. Relay bán dẫn (SSR) Omron G3PA-210B-VD-X DC5-24 là giải pháp tối ưu được thiết kế chuyên biệt để điều khiển các thiết bị gia nhiệt và tải điện 3 pha. Khác với relay cơ truyền thống, dòng G3PA-210B loại bỏ hoàn toàn các tiếp điểm vật lý, giúp triệt tiêu hiện tượng hồ quang điện, vận hành êm ái tuyệt đối và kéo dài tuổi thọ hệ thống lên gấp nhiều lần.

Điểm nổi bật của Omron G3PA-210B-VD-X

Công nghệ Zero-Cross Switching: Tính năng then chốt giúp relay chỉ đóng ngắt khi điện áp xoay chiều đi qua điểm 0V, giảm thiểu tối đa xung điện và nhiễu điện từ (EMI), bảo vệ an toàn cho PLC và các cảm biến nhạy cảm.
Độ bền công nghiệp vượt trội: Không có bộ phận chuyển động cơ khí, cho phép tần suất đóng ngắt cực cao mà không lo mòn tiếp điểm.
Quản lý nhiệt hiệu quả: Thiết kế tích hợp tản nhiệt nhôm cao cấp, đảm bảo thiết bị hoạt động ổn định trong môi trường nhà xưởng nóng bức.
Tương thích đa nền tảng: Dải điều khiển DC 5V-24V cho phép kết nối dễ dàng với các dòng PLC Siemens, Mitsubishi, Omron và bộ điều khiển PID.
Tiêu chuẩn an toàn quốc tế: Đạt chứng nhận CSA, UL, VDE, đảm bảo vận hành an toàn trong mọi điều kiện khắt khe.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	G3PA-210B-VD-X DC5-24
Số pha điều khiển	3 Pha
Điện áp điều khiển (Input)	5 to 24 VDC
Điện áp tải (Output)	24 to 240 VAC
Dòng điện tải định mức	10A
Chức năng chuyển mạch	Zero-cross (Ngắt tại điểm 0)
Chỉ thị trạng thái	LED Indicator
Độ sụt áp tối đa (ON)	1.6V
Nhiệt độ hoạt động	-30°C đến 80°C
Cách lắp đặt	Thanh ray DIN / Lắp bề mặt
Chứng nhận	UL, CSA, VDE

Lợi ích khi lựa chọn Omron G3PA-210B-VD-X cho hệ thống

Tiết kiệm chi phí bảo trì: Không cần thay thế tiếp điểm định kỳ, giảm tối đa thời gian dừng máy (down-time).
Kiểm soát nhiệt độ chính xác: Tốc độ đóng ngắt cực nhanh giúp duy trì mức nhiệt ổn định, nâng cao chất lượng sản phẩm.
Lắp đặt nhanh chóng: Thiết kế chuẩn DIN rail giúp tối ưu không gian tủ điện và dễ dàng nâng cấp.
Cách ly an toàn: Sự cách ly quang học giữa mạch điều khiển (DC) và mạch động lực (AC) bảo vệ an toàn tuyệt đối cho người vận hành và thiết bị điều khiển.

Hướng dẫn lắp đặt và sử dụng chuẩn kỹ thuật

Để đạt hiệu suất tối đa và đảm bảo an toàn, quý khách vui lòng thực hiện theo các bước sau:

Bước 1: Gắn Relay lên thanh ray DIN trong tủ điện hoặc cố định bằng vít lên bề mặt phẳng.
Bước 2: Đấu nối nguồn điều khiển DC (5-24V) vào chân Input. Lưu ý: Đấu đúng cực dương (+) và âm (-).
Bước 3: Kết nối 3 pha của tải vào các chân Output. Sử dụng dây dẫn đúng tiết diện cho dòng 10A để tránh quá nhiệt.
Bước 4: Siết chặt các vít nối để đảm bảo tiếp xúc điện tốt nhất, tránh hiện tượng phóng điện.
Bước 5: Cấp nguồn và kiểm tra đèn LED chỉ thị. Khi LED sáng, relay đang ở trạng thái đóng mạch.

Sản phẩm tương thích và gợi ý kết hợp

Để xây dựng hệ thống điều khiển hoàn chỉnh, Omron G3PA-210B-VD-X nên được kết hợp cùng:

Bộ điều khiển nhiệt độ: Kết hợp với dòng Omron E5CC, E5CN để điều khiển PID chính xác cao.
PLC điều khiển: Tương thích hoàn hảo với Siemens S7, Mitsubishi FX, Omron CP (nguồn 24VDC).
Thiết bị bảo vệ: Khuyến nghị lắp thêm CB (Aptomat) 3 pha và cầu chì bảo vệ cho từng pha.
Lựa chọn nâng cấp công suất: Nếu tải tăng, hãy tham khảo G3PA-220B (20A) hoặc G3PA-240B (40A).

Ứng dụng thực tế của sản phẩm

Sản phẩm được ứng dụng rộng rãi trong các môi trường công nghiệp khắt khe:

Hệ thống gia nhiệt: Lò sấy công nghiệp, máy ép nhựa, lò nung gốm, máy đóng gói thực phẩm.
Điều khiển động cơ: Đóng ngắt động cơ 3 pha công suất nhỏ cho băng tải, hệ thống quạt thông gió.
Chiếu sáng công nghiệp: Quản lý hệ thống đèn cao áp, đèn pha nhà xưởng 3 pha.
Máy móc tự động: Tích hợp trong máy CNC, máy dệt, hệ thống HVAC trung tâm.

Câu hỏi thường gặp (FAQ)

1. Tính năng Zero-cross switching là gì và có lợi ích gì?
Zero-cross là công nghệ cho phép relay chỉ đóng khi điện áp AC ở mức 0V. Điều này loại bỏ xung điện đột ngột, giảm nhiễu EMI và bảo vệ tuổi thọ của tải.

2. Tại sao nên dùng SSR Omron thay vì relay cơ?
SSR không có tiếp điểm vật lý nên không tạo tia lửa điện, không gây tiếng ồn, tốc độ đóng ngắt cực nhanh và tuổi thọ cao hơn nhiều lần.

3. G3PA-210B-VD-X có cần tản nhiệt ngoài không?
Sản phẩm đã có tản nhiệt tích hợp. Tuy nhiên, nếu chạy liên tục 10A trong tủ điện kín, bạn nên lắp thêm quạt thông gió.

4. Tôi có thể điều khiển bằng nguồn 12VDC không?
Có, dải điều khiển của sản phẩm từ 5-24VDC, nên nguồn 12VDC hoạt động hoàn toàn ổn định.

5. Sản phẩm này có dùng cho tải 1 pha được không?
Có thể, nhưng không tối ưu. Bạn nên dùng dòng Omron G3NB hoặc G3NA để tiết kiệm chi phí cho tải 1 pha.

6. Làm sao biết Relay đang hoạt động?
Hãy quan sát đèn LED trên mặt thiết bị. LED sáng nghĩa là relay đang ở trạng thái ON.

7. Tuổi thọ thực tế của sản phẩm là bao lâu?
Vì không mòn cơ học, tuổi thọ phụ thuộc vào khả năng tản nhiệt. Tản nhiệt tốt giúp thiết bị hoạt động hàng triệu chu kỳ.

8. Mua tại AUT VN có chứng chỉ CO/CQ không?
Có, AUT VN cung cấp đầy đủ hóa đơn VAT và chứng chỉ CO/CQ cho mọi sản phẩm Omron chính hãng.

9. Dấu hiệu nhận biết Relay bị hỏng là gì?
Thường có 2 trường hợp: LED sáng nhưng tải không chạy (hỏng hở) hoặc tải luôn chạy dù không có tín hiệu (hỏng ngắn mạch).

10. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Omron. Vui lòng cung cấp số serial để được hỗ trợ nhanh nhất.
